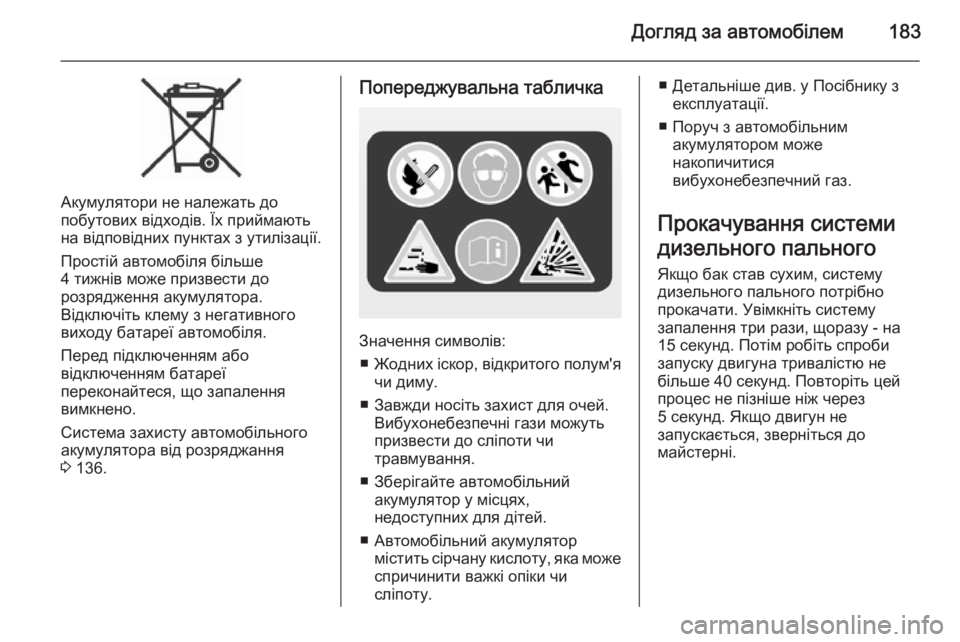

Догляд за автомобілем183
Акумулятори не належать до
побутових відходів. Їх приймають
на відповідних пунктах з утилізації.
Простій автомобіля більше
4 тижнів може призвести до
розрядження акумулятора.
Відключіть клему з негативного
виходу батареї автомобіля.
Перед підключенням або
відключенням батареї
переконайтеся, що запалення
вимкнено.
Система захисту автомобільного
акумулятора від розряджання
3 136.
Попереджувальна табличка
Значення символів:
■ Жодних іскор, відкритого полум'я
чи диму.
■ Завжди носіть захист для очей. Вибухонебезпечні гази можуть
призвести до сліпоти чи
травмування.
■ Зберігайте автомобільний акумулятор у місцях,
недоступних для дітей.
■ Автомобільний акумулятор містить сірчану кислоту, яка може
спричинити важкі опіки чи
сліпоту.
■ Детальніше див. у Посібнику з експлуатації.
■ Поруч з автомобільним акумулятором може
накопичитися
вибухонебезпечний газ.
Прокачування системи
дизельного пального
Якщо бак став сухим, систему
дизельного пального потрібно
прокачати. Увімкніть систему
запалення три рази, щоразу - на
15 секунд. Потім робіть спроби
запуску двигуна тривалістю не
більше 40 секунд. Повторіть цей
процес не пізніше ніж через
5 секунд. Якщо двигун не
запускається, зверніться до
майстерні.

184Догляд за автомобілемЗаміна щітки
склоочисника
Обслуговування очисників
лобового скла
Вимкніть запалення, але не
виймайте ключ із замка та не
відкривайте дверцята водія.
Протягом 4 секунд опустіть важіль
очисника донизу та відпустіть його,
як тільки очисники перейдуть у
вертикальне положення.
Щітки склоочисника на
лобовому склі
Підніміть очисник, нахиліть щітку
на 90° відносно очисника та зніміть, повернувши щітку вбік.
Щітка склоочисника на
задньому вікні
Підніміть очисник. Від’єднайте
щітку склоочисника та зніміть її.

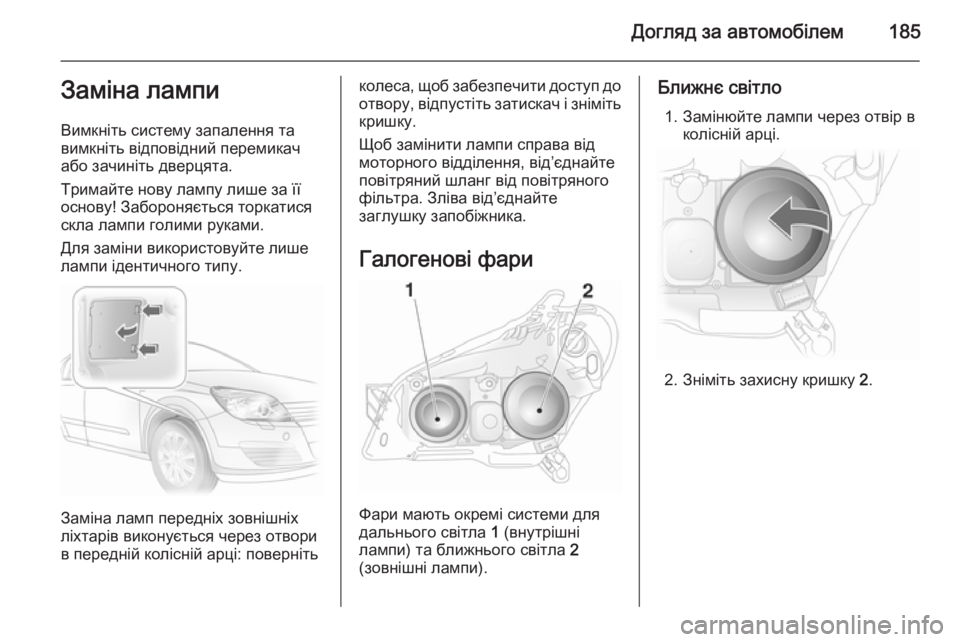

Догляд за автомобілем185Заміна лампи
Вимкніть систему запалення та
вимкніть відповідний перемикач
або зачиніть дверцята.
Тримайте нову лампу лише за її
основу! Забороняється торкатися
скла лампи голими руками.
Для заміни використовуйте лише
лампи ідентичного типу.
Заміна ламп передніх зовнішніх
ліхтарів виконується через отвори
в передній колісній арці: поверніть
колеса, щоб забезпечити доступ до отвору, відпустіть затискач і зніміть
кришку.
Щоб замінити лампи справа від
моторного відділення, від’єднайте
повітряний шланг від повітряного
фільтра. Зліва від’єднайте
заглушку запобіжника.
Галогенові фари
Фари мають окремі системи для
дальнього світла 1 (внутрішні
лампи) та ближнього світла 2
(зовнішні лампи).
Ближнє світло
1. Замінюйте лампи через отвір в колісній арці.
2. Зніміть захисну кришку 2.

186Догляд за автомобілем
3. Повертайте тримач лампипроти годинникової стрілки,
щоб відкрутити його. Вийміть
тримач лампи з рефлектора.
4. Від’єднайте лампу від тримача, встановіть нову лампу.
5. Вставте тримач лампи,вставляючи два закріплювачі урефлектор, і поверніть за
годинниковою стрілкою, щоб
закріпити.
6. Поверніть тримач лампи праворуч максимально далеко.
7. Установіть захисну кришку.
8. Закрийте кришкою отвір в колісній арці.
Дальнє світло
1. Доступ до лампочок отримується через моторне
відділення.
2. Зніміть захисну кришку 1.
3. Від’єднайте дротяну перемичку від лампи.

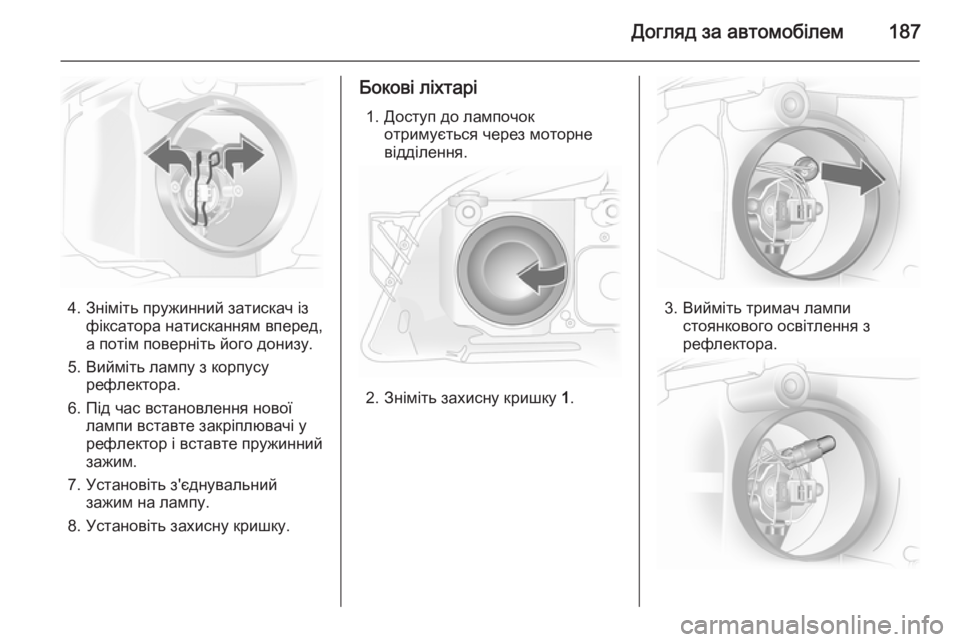

Догляд за автомобілем187
4. Зніміть пружинний затискач ізфіксатора натисканням вперед,
а потім поверніть його донизу.
5. Вийміть лампу з корпусу рефлектора.
6. Під час встановлення нової лампи вставте закріплювачі у
рефлектор і вставте пружинний зажим.
7. Установіть з'єднувальний зажим на лампу.
8. Установіть захисну кришку.
Бокові ліхтарі
1. Доступ до лампочок отримується через моторне
відділення.
2. Зніміть захисну кришку 1.
3. Вийміть тримач лампи
стоянкового освітлення з
рефлектора.

188Догляд за автомобілем
4. Вийміть лампу з патрона тазамініть її на нову.
5. Вставте тримач у рефлектор. Установіть захисну кришку
фари.
Ксенонові фари
Фари мають окремі системи для
ближнього світла 1 (внутрішні
лампи) та дальнього світла 2
(зовнішні лампи).
Ближнє світло9 Небезпека
Ліхтарі ближнього світла
працюють під надзвичайно
високою напругою. Не
торкайтеся їх. Заміну лампочок
потрібно проводити у майстерні.
Дальнє світло
1. Замінюйте лампи через отвори в колісних арках.
2. Зніміть захисну кришку.
3. Поверніть лівий тримач лампита звільніть його.
4. Вийміть тримач лампи з лампою
з рефлектора.

Догляд за автомобілем189
5. Вийміть лампу з тримача.6. Вставте нову лампу таким чином, щоб два виступи на
тримачі лампи увійшли до
заглиблень у рефлекторі.
7. Поверніть тримач лампи праворуч максимально далеко.
8. Поставте захисну кришку на місце та закрийте її.
Бокові ліхтарі
1. Замінюйте лампи через отвори в колісних арках.
2. Зніміть захисну кришку фар дальнього світла.
3. Вийміть патрон стоянкового освітлення з рефлектора.

190Догляд за автомобілем
4. Вийміть лампочку з патрона тазамініть її на нову.
5. Вставте тримач у рефлектор. Поставте захисний ковпачок на
місце та закрийте його.
Протитуманні ліхтарі
Заміну лампочок потрібно
проводити у майстерні.
Передні вказівники
повороту
1. Замінюйте лампи через отвір в колісній арці.2. Крутіть тримач лампи проти годинникової стрілки, щоб зняти
його.
3. Легко втисніть лампу в патрон, поверніть проти годинникової
стрілки, зніміть несправну
лампу та замініть її на нову.
4. Вставте тримач лампи в рефлектор, поверніть за
годинниковою стрілкою, щоб
зафіксувати.
Задні ліхтарі
5-дверна модель із кузовом
"седан"
1. Щоб замінити лампи з правого боку, за допомогою монети
відкрийте замок і складіть кришку.
Щоб замінити лампи з лівого
боку, за допомогою монети
відкрийте обидва замки та
складіть кришку 3 204.
2. Від’єднайте штекерний з’єднувач від тримача лампи.
