2014 OPEL ASTRA H Посібник з експлуатації (in Ukrainian)

Зберігання79
Звільніть спинки (цільні або
складені) за допомогою кнопки звільнення, складіть їх уперед і
зафіксуйте.
Складання спинок центральних
сидінь
Натисніть на підголівник униз
якомога далі 3 51 . Зніміть спинку за
допомогою важеля та покладіть її
на подушку сидіння. Якщо подушку
сидіння піднято, складіть її вперед
до фіксації.
Перш ніж повертати спинку до
піднятого положення, пропустіть
пасок безпеки через напрямні, щоб запобігти його пошкодженню.
Натисніть кнопку звільнення та
підніміть спинки задніх сидінь. Про
спрацювання механізмів фіксації
сповіщає звуковий сигнал.

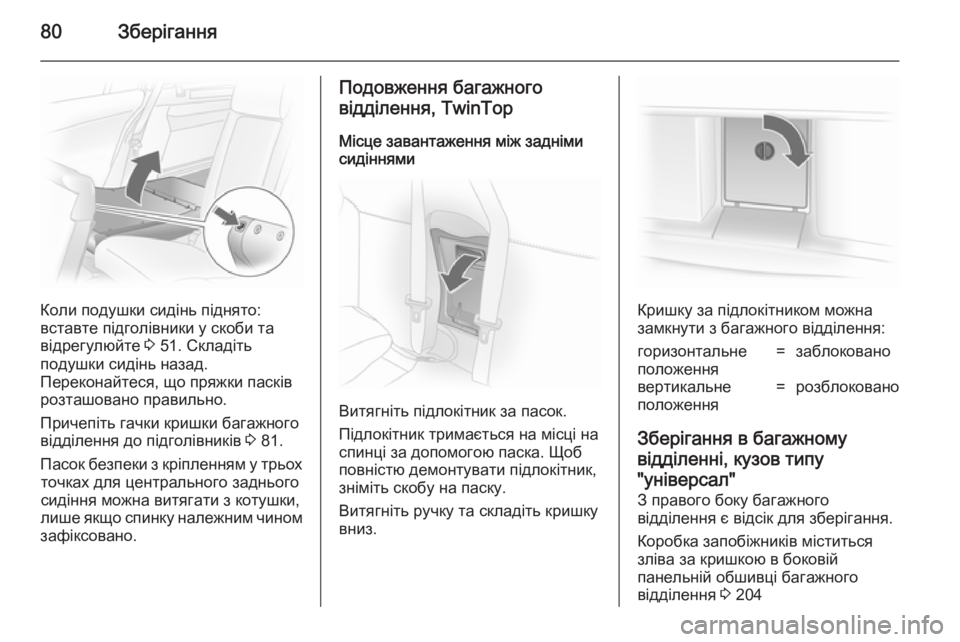

80Зберігання
Коли подушки сидінь піднято:
вставте підголівники у скоби та
відрегулюйте 3 51. Складіть
подушки сидінь назад.
Переконайтеся, що пряжки пасків
розташовано правильно.
Причепіть гачки кришки багажного
відділення до підголівників 3 81.
Пасок безпеки з кріпленням у трьох точках для центрального заднього
сидіння можна витягати з котушки,
лише якщо спинку належним чином
зафіксовано.
Подовження багажного
відділення, TwinTop
Місце завантаження між задніми
сидіннями
Витягніть підлокітник за пасок.
Підлокітник тримається на місці на
спинці за допомогою паска. Щоб
повністю демонтувати підлокітник,
зніміть скобу на паску.
Витягніть ручку та складіть кришку
вниз.
Кришку за підлокітником можна
замкнути з багажного відділення:
горизонтальне
положення=заблоковановертикальне
положення=розблоковано
Зберігання в багажному
відділенні, кузов типу
"універсал"
З правого боку багажного
відділення є відсік для зберігання.
Коробка запобіжників міститься
зліва за кришкою в боковій
панельній обшивці багажного
відділення 3 204

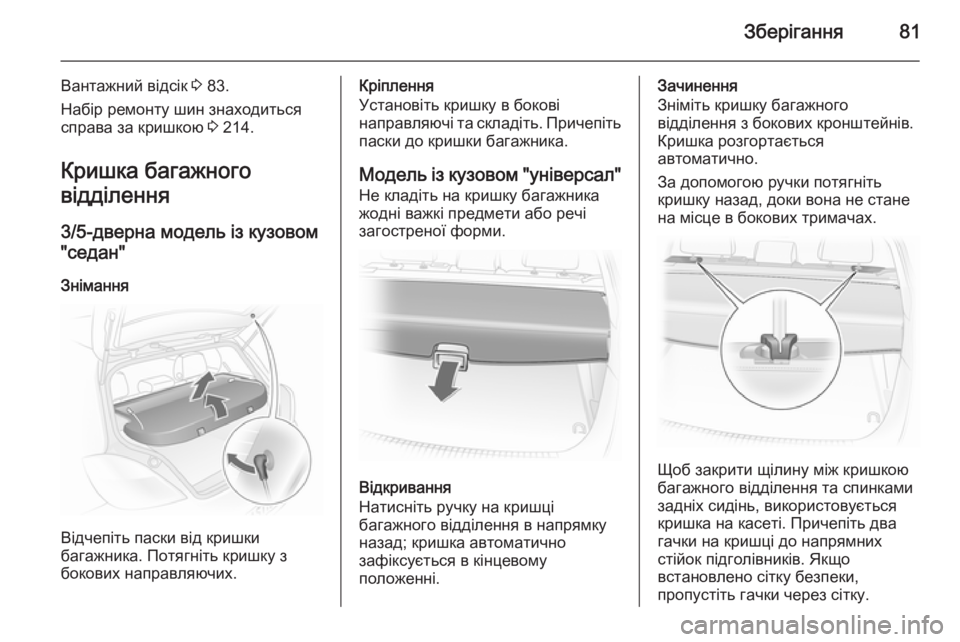

Зберігання81
Вантажний відсік 3 83.
Набір ремонту шин знаходиться справа за кришкою 3 214.
Кришка багажного
відділення
3/5-дверна модель із кузовом
"седан"
Знімання
Відчепіть паски від кришки
багажника. Потягніть кришку з
бокових направляючих.
Кріплення
Установіть кришку в бокові
направляючі та складіть. Причепіть паски до кришки багажника.
Модель із кузовом "універсал" Не кладіть на кришку багажника
жодні важкі предмети або речі
загостреної форми.
Відкривання
Натисніть ручку на кришці
багажного відділення в напрямку
назад; кришка автоматично
зафіксується в кінцевому
положенні.
Зачинення
Зніміть кришку багажного
відділення з бокових кронштейнів.
Кришка розгортається
автоматично.
За допомогою ручки потягніть
кришку назад, доки вона не стане на місце в бокових тримачах.
Щоб закрити щілину між кришкою
багажного відділення та спинками задніх сидінь, використовується
кришка на касеті. Причепіть два
гачки на кришці до напрямних
стійок підголівників. Якщо
встановлено сітку безпеки,
пропустіть гачки через сітку.

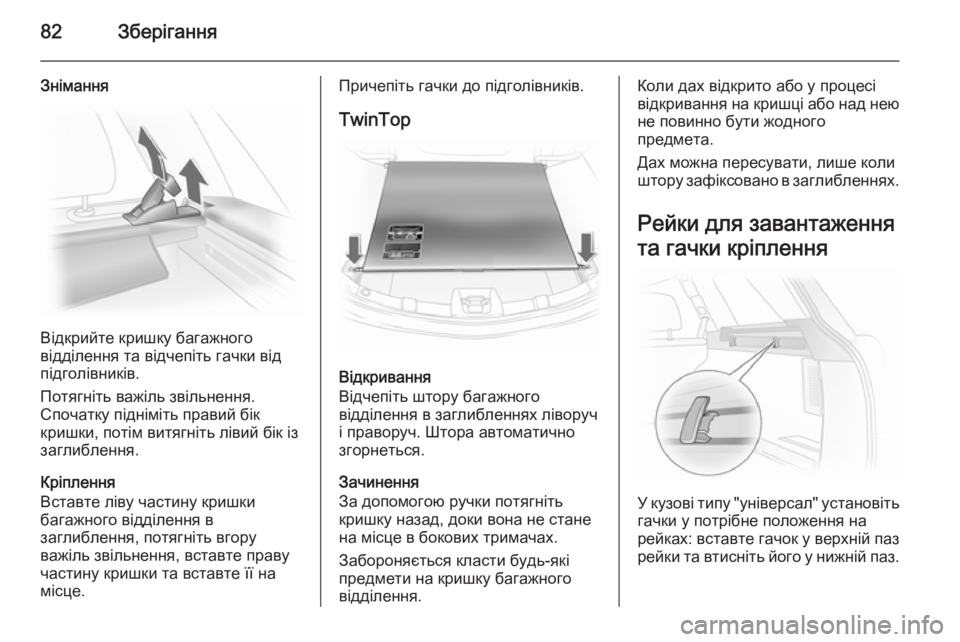

82Зберігання
Знімання
Відкрийте кришку багажного
відділення та відчепіть гачки від підголівників.
Потягніть важіль звільнення.
Спочатку підніміть правий бік
кришки, потім витягніть лівий бік із
заглиблення.
Кріплення
Вставте ліву частину кришки
багажного відділення в
заглиблення, потягніть вгору
важіль звільнення, вставте праву
частину кришки та вставте її на місце.
Причепіть гачки до підголівників.
TwinTop
Відкривання
Відчепіть штору багажного
відділення в заглибленнях ліворуч і праворуч. Штора автоматично
згорнеться.
Зачинення
За допомогою ручки потягніть
кришку назад, доки вона не стане
на місце в бокових тримачах.
Забороняється класти будь-які
предмети на кришку багажного
відділення.
Коли дах відкрито або у процесі
відкривання на кришці або над нею
не повинно бути жодного
предмета.
Дах можна пересувати, лише коли
штору зафіксовано в заглибленнях.
Рейки для завантаження та гачки кріплення
У кузові типу "універсал" установіть
гачки у потрібне положення на
рейках: вставте гачок у верхній паз
рейки та втисніть його у нижній паз.

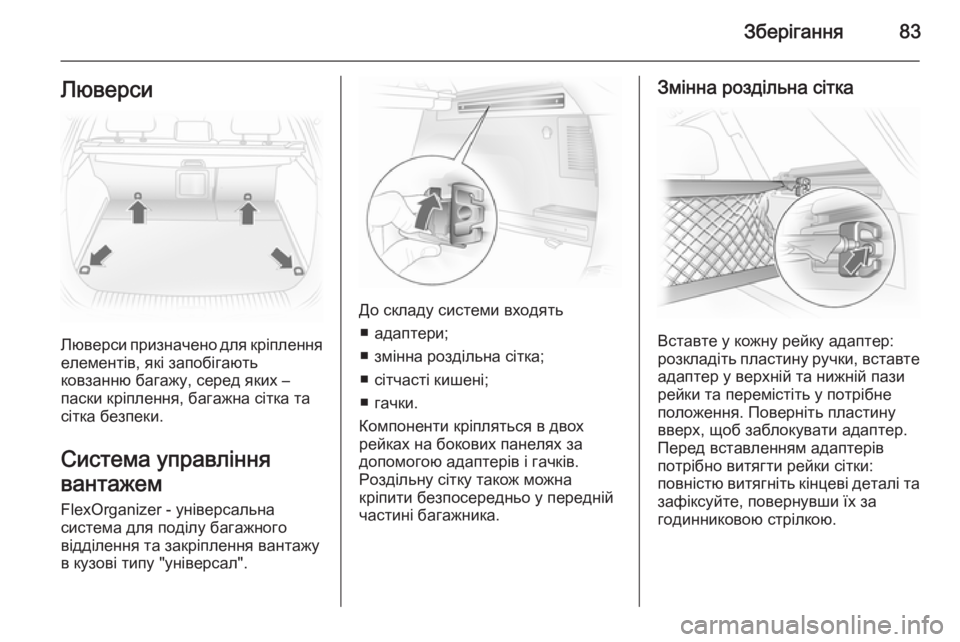

Зберігання83Люверси
Люверси призначено для кріпленняелементів, які запобігають
ковзанню багажу, серед яких –
паски кріплення, багажна сітка та
сітка безпеки.
Система управління
вантажем
FlexOrganizer - універсальна
система для поділу багажного
відділення та закріплення вантажу
в кузові типу "універсал".
До складу системи входять
■ адаптери;
■ змінна роздільна сітка;
■ сітчасті кишені;
■ гачки.
Компоненти кріпляться в двох
рейках на бокових панелях за
допомогою адаптерів і гачків.
Роздільну сітку також можна
кріпити безпосередньо у передній частині багажника.
Змінна роздільна сітка
Вставте у кожну рейку адаптер:
розкладіть пластину ручки, вставте адаптер у верхній та нижній пази
рейки та перемістіть у потрібне
положення. Поверніть пластину
вверх, щоб заблокувати адаптер.
Перед вставленням адаптерів
потрібно витягти рейки сітки:
повністю витягніть кінцеві деталі та
зафіксуйте, повернувши їх за
годинниковою стрілкою.

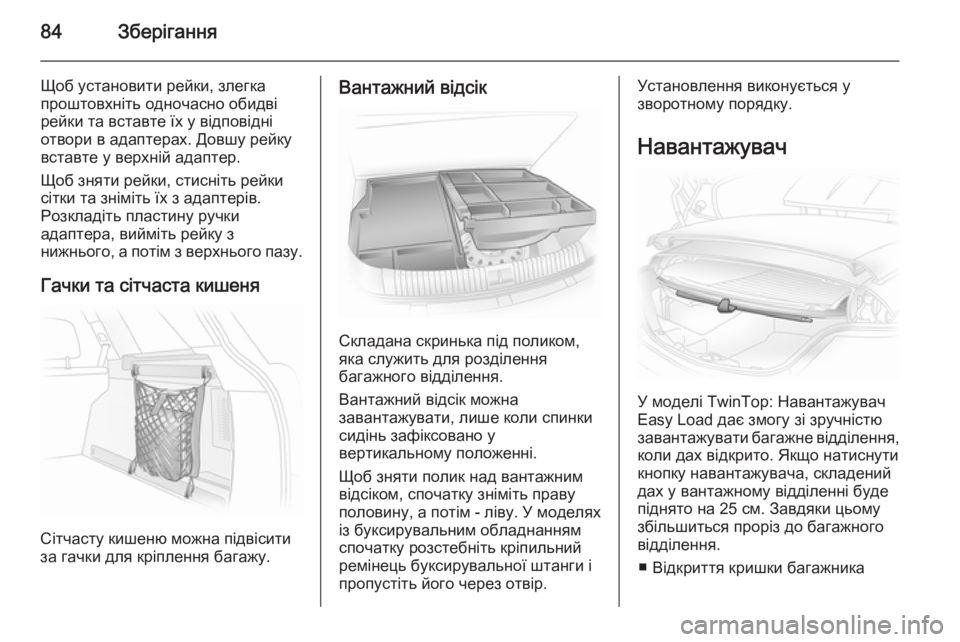

84Зберігання
Щоб установити рейки, злегка
проштовхніть одночасно обидві рейки та вставте їх у відповідні
отвори в адаптерах. Довшу рейку
вставте у верхній адаптер.
Щоб зняти рейки, стисніть рейки сітки та зніміть їх з адаптерів.
Розкладіть пластину ручки
адаптера, вийміть рейку з
нижнього, а потім з верхнього пазу.
Гачки та сітчаста кишеня
Сітчасту кишеню можна підвісити
за гачки для кріплення багажу.
Вантажний відсік
Складана скринька під поликом,
яка служить для розділення
багажного відділення.
Вантажний відсік можна
завантажувати, лише коли спинки
сидінь зафіксовано у
вертикальному положенні.
Щоб зняти полик над вантажним
відсіком, спочатку зніміть праву
половину, а потім - ліву. У моделях із буксирувальним обладнанням
спочатку розстебніть кріпильний
ремінець буксирувальної штанги і
пропустіть його через отвір.
Установлення виконується у
зворотному порядку.
Навантажувач
У моделі TwinTop: Навантажувач
Easy Load дає змогу зі зручністю
завантажувати багажне відділення,
коли дах відкрито. Якщо натиснути кнопку навантажувача, складенийдах у вантажному відділенні буде
піднято на 25 см. Завдяки цьому
збільшиться проріз до багажного
відділення.
■ Відкриття кришки багажника

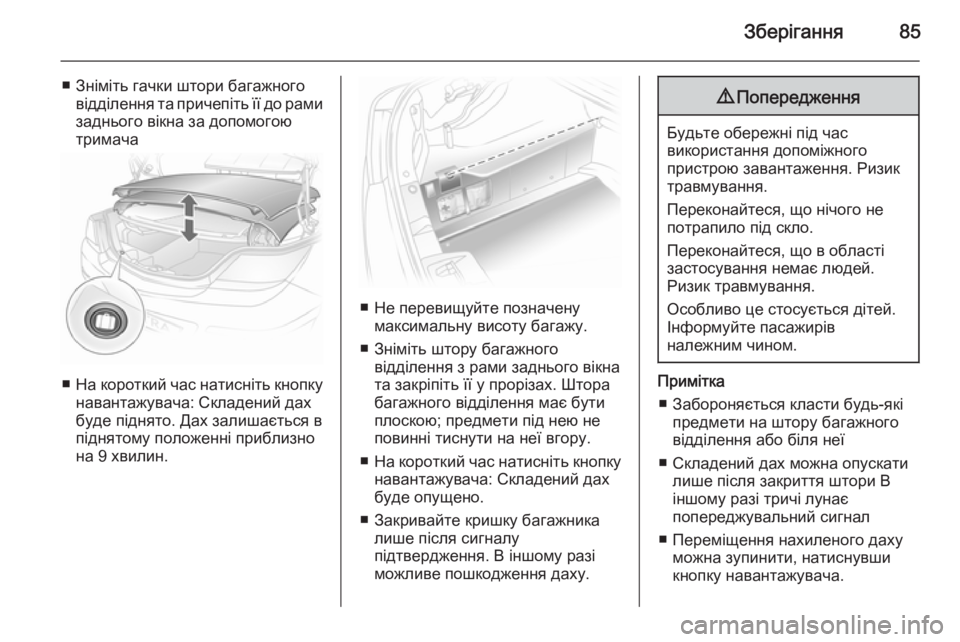

Зберігання85
■ Зніміть гачки штори багажноговідділення та причепіть її до рамизаднього вікна за допомогою
тримача
■ На короткий час натисніть кнопку
навантажувача: Складений дах
буде піднято. Дах залишається в
піднятому положенні приблизно
на 9 хвилин.
■ Не перевищуйте позначену максимальну висоту багажу.
■ Зніміть штору багажного відділення з рами заднього вікна
та закріпіть її у прорізах. Штора
багажного відділення має бути
плоскою; предмети під нею не
повинні тиснути на неї вгору.
■ На короткий час натисніть кнопку
навантажувача: Складений дах
буде опущено.
■ Закривайте кришку багажника лише після сигналу
підтвердження. В іншому разі можливе пошкодження даху.
9 Попередження
Будьте обережні під час
використання допоміжного
пристрою завантаження. Ризик
травмування.
Переконайтеся, що нічого не
потрапило під скло.
Переконайтеся, що в області
застосування немає людей.
Ризик травмування.
Особливо це стосується дітей.
Інформуйте пасажирів
належним чином.
Примітка
■ Забороняється класти будь-які предмети на штору багажного
відділення або біля неї
■ Складений дах можна опускати лише після закриття штори В
іншому разі тричі лунає
попереджувальний сигнал
■ Переміщення нахиленого даху можна зупинити, натиснувши
кнопку навантажувача.

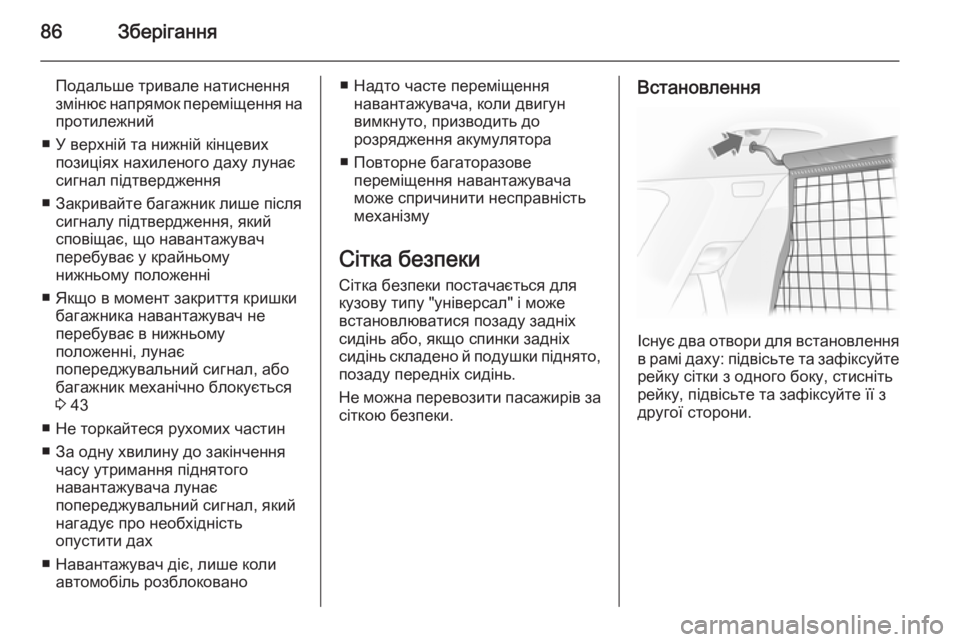

86Зберігання
Подальше тривале натиснення
змінює напрямок переміщення на протилежний
■ У верхній та нижній кінцевих позиціях нахиленого даху лунає
сигнал підтвердження
■ Закривайте багажник лише після сигналу підтвердження, який
сповіщає, що навантажувач
перебуває у крайньому
нижньому положенні
■ Якщо в момент закриття кришки багажника навантажувач не
перебуває в нижньому
положенні, лунає
попереджувальний сигнал, або
багажник механічно блокується
3 43
■ Не торкайтеся рухомих частин
■ За одну хвилину до закінчення часу утримання піднятого
навантажувача лунає
попереджувальний сигнал, який нагадує про необхідність
опустити дах
■ Навантажувач діє, лише коли автомобіль розблоковано■ Надто часте переміщення навантажувача, коли двигун
вимкнуто, призводить до
розрядження акумулятора
■ Повторне багаторазове переміщення навантажувача
може спричинити несправність
механізму
Сітка безпеки
Сітка безпеки постачається для
кузову типу "універсал" і може
встановлюватися позаду задніх
сидінь або, якщо спинки задніх
сидінь складено й подушки піднято, позаду передніх сидінь.
Не можна перевозити пасажирів за сіткою безпеки.Встановлення
Існує два отвори для встановлення в рамі даху: підвісьте та зафіксуйте рейку сітки з одного боку, стисніть
рейку, підвісьте та зафіксуйте її з
другої сторони.
