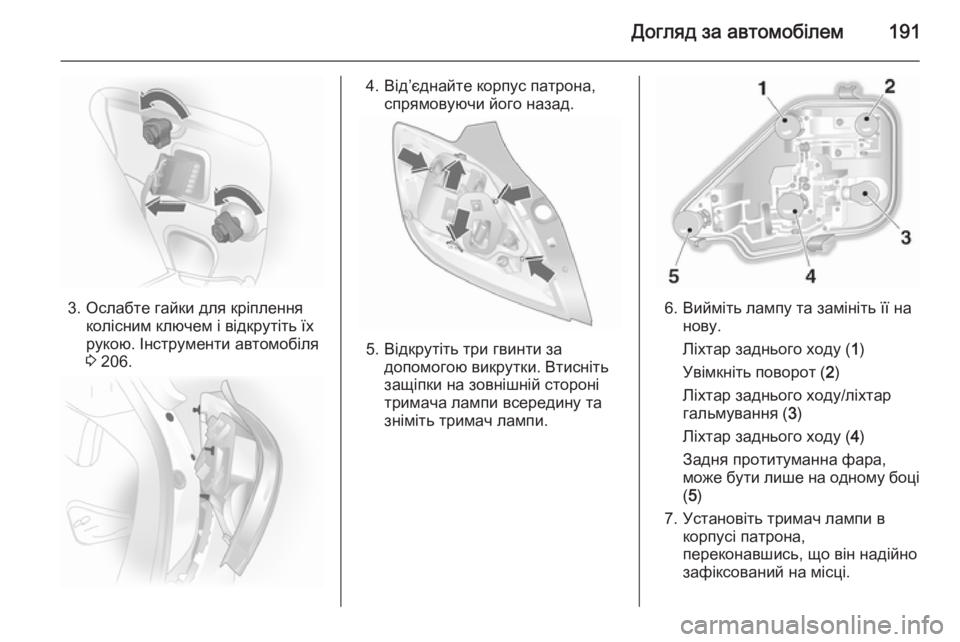

Догляд за автомобілем191
3. Ослабте гайки для кріпленняколісним ключем і відкрутіть їх
рукою. Інструменти автомобіля
3 206.
4. Від’єднайте корпус патрона,
спрямовуючи його назад.
5. Відкрутіть три гвинти задопомогою викрутки. Втисніть
защіпки на зовнішній стороні
тримача лампи всередину та
зніміть тримач лампи.
6. Вийміть лампу та замініть її на нову.
Ліхтар заднього ходу ( 1)
Увімкніть поворот ( 2)
Ліхтар заднього ходу/ліхтар
гальмування ( 3)
Ліхтар заднього ходу ( 4)
Задня протитуманна фара,
може бути лише на одному боці
( 5 )
7. Установіть тримач лампи в корпусі патрона,
переконавшись, що він надійно зафіксований на місці.

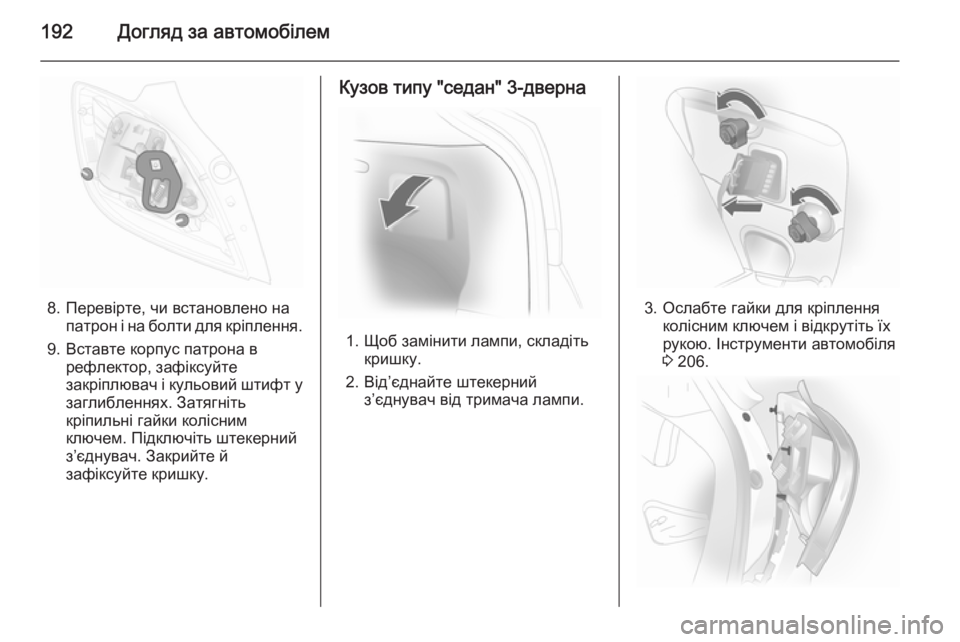

192Догляд за автомобілем
8. Перевірте, чи встановлено напатрон і на болти для кріплення.
9. Вставте корпус патрона в рефлектор, зафіксуйте
закріплювач і кульовий штифт у заглибленнях. Затягніть
кріпильні гайки колісним
ключем. Підключіть штекерний
з’єднувач. Закрийте й
зафіксуйте кришку.
Кузов типу "седан" 3-дверна
1. Щоб замінити лампи, складіть кришку.
2. Від’єднайте штекерний з’єднувач від тримача лампи.
3. Ослабте гайки для кріплення колісним ключем і відкрутіть їх
рукою. Інструменти автомобіля
3 206.

Догляд за автомобілем193
4. Від’єднайте корпус патрона,спрямовуючи його назад.
5. Зніміть ущільнювач із кріпильного болта. Витисніть
защіпки на зовнішній стороні
тримача лампи та зніміть
тримач лампи.
6. Вийміть лампу та замініть її на нову.
Ліхтар заднього ходу ( 1)
Увімкніть поворот ( 2)
Ліхтар заднього ходу/ліхтар
гальмування ( 3)
Ліхтар заднього ходу ( 4)
Задня протитуманна фара,
може бути лише на одному боці
( 5 )
7. Установіть тримач лампи в корпусі патрона,
переконавшись, що він надійно
зафіксований на місці.8. Перевірте, чи встановлено на патрон і на болти для кріплення.
9. Вставте корпус патрона в рефлектор, зафіксуйте
закріплювач і кульовий штифт у заглибленнях. Затягніть
кріпильні гайки колісним
ключем. Підключіть штекерний
з’єднувач. Закрийте й
зафіксуйте кришку.

194Догляд за автомобілем
Кузов типу "седан" 4-дверна
1. Щоб замінити лампи, складітькришку в багажному відділенні,
повернувши затискач.
2. Відкрутіть болти за кришкою звичайним ключем і зніміть їх.
3. Відкрутіть три гвинти задопомогою викрутки та зніміть
тримач лампи. Інструменти
автомобіля 3 206.
4. Втисніть задні ліхтарі назад,
тримаючи корпус патрона
ззовні. Від'єднайте з'єднувач
від патрона.

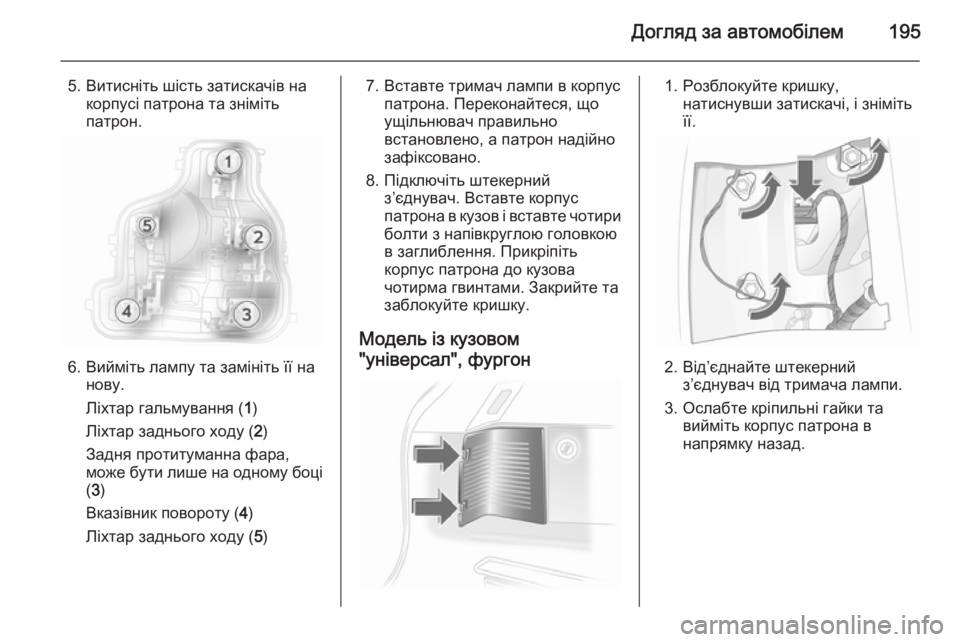

Догляд за автомобілем195
5. Витисніть шість затискачів накорпусі патрона та зніміть
патрон.
6. Вийміть лампу та замініть її на нову.
Ліхтар гальмування ( 1)
Ліхтар заднього ходу ( 2)
Задня протитуманна фара,
може бути лише на одному боці
( 3 )
Вказівник повороту ( 4)
Ліхтар заднього ходу ( 5)
7. Вставте тримач лампи в корпус
патрона. Переконайтеся, що
ущільнювач правильно
встановлено, а патрон надійно
зафіксовано.
8. Підключіть штекерний з’єднувач. Вставте корпус
патрона в кузов і вставте чотири болти з напівкруглою головкою
в заглиблення. Прикріпіть
корпус патрона до кузова
чотирма гвинтами. Закрийте та заблокуйте кришку.
Модель із кузовом
"універсал", фургон1. Розблокуйте кришку, натиснувши затискачі, і зніміть
її.
2. Від’єднайте штекерний з’єднувач від тримача лампи.
3. Ослабте кріпильні гайки та вийміть корпус патрона в
напрямку назад.

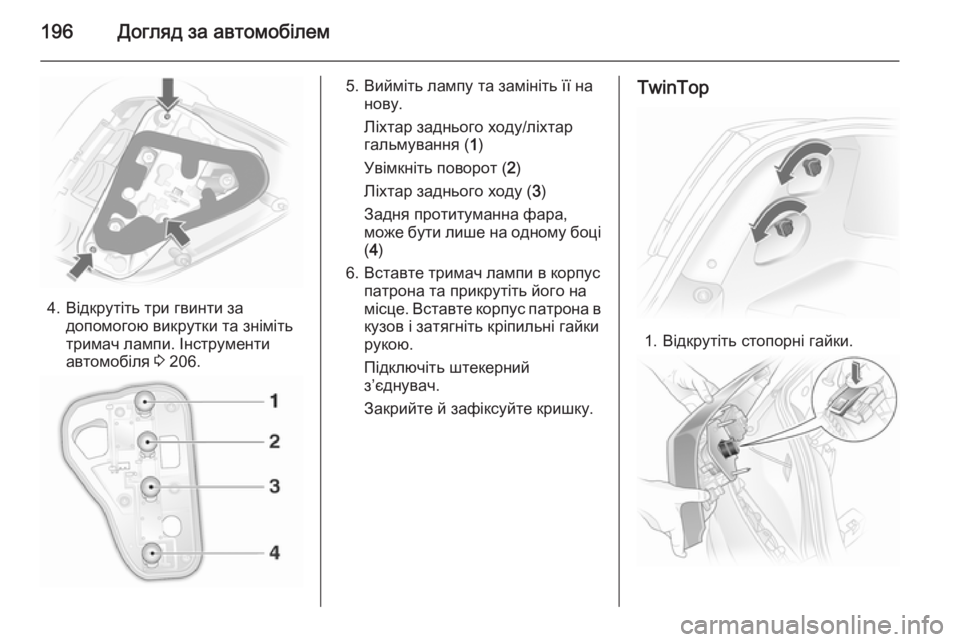

196Догляд за автомобілем
4. Відкрутіть три гвинти задопомогою викрутки та зніміть
тримач лампи. Інструменти
автомобіля 3 206.
5. Вийміть лампу та замініть її на
нову.
Ліхтар заднього ходу/ліхтар
гальмування ( 1)
Увімкніть поворот ( 2)
Ліхтар заднього ходу ( 3)
Задня протитуманна фара,
може бути лише на одному боці
( 4 )
6. Вставте тримач лампи в корпус патрона та прикрутіть його на
місце. Вставте корпус патрона в кузов і затягніть кріпильні гайки
рукою.
Підключіть штекерний
з’єднувач.
Закрийте й зафіксуйте кришку.TwinTop
1. Відкрутіть стопорні гайки.

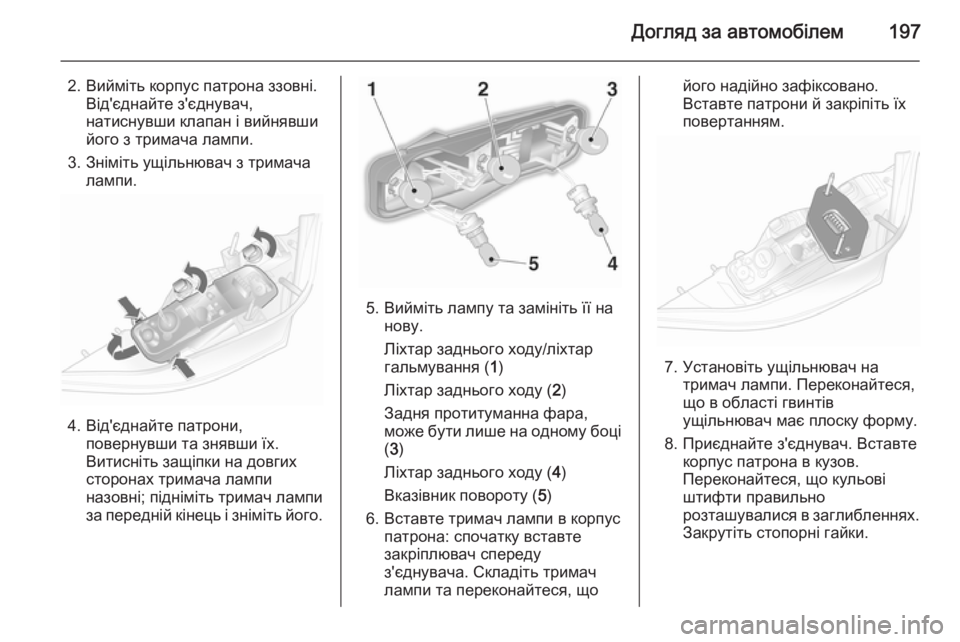

Догляд за автомобілем197
2. Вийміть корпус патрона ззовні.Від'єднайте з'єднувач,
натиснувши клапан і вийнявши
його з тримача лампи.
3. Зніміть ущільнювач з тримача лампи.
4. Від'єднайте патрони,повернувши та знявши їх.
Витисніть защіпки на довгих
сторонах тримача лампи
назовні; підніміть тримач лампи
за передній кінець і зніміть його.
5. Вийміть лампу та замініть її на нову.
Ліхтар заднього ходу/ліхтар
гальмування ( 1)
Ліхтар заднього ходу ( 2)
Задня протитуманна фара,
може бути лише на одному боці
( 3 )
Ліхтар заднього ходу ( 4)
Вказівник повороту ( 5)
6. Вставте тримач лампи в корпус патрона: спочатку вставте
закріплювач спереду
з'єднувача. Складіть тримач
лампи та переконайтеся, що
його надійно зафіксовано.
Вставте патрони й закріпіть їх
повертанням.
7. Установіть ущільнювач на тримач лампи. Переконайтеся,
що в області гвинтів
ущільнювач має плоску форму.
8. Приєднайте з'єднувач. Вставте корпус патрона в кузов.
Переконайтеся, що кульові
штифти правильно
розташувалися в заглибленнях. Закрутіть стопорні гайки.

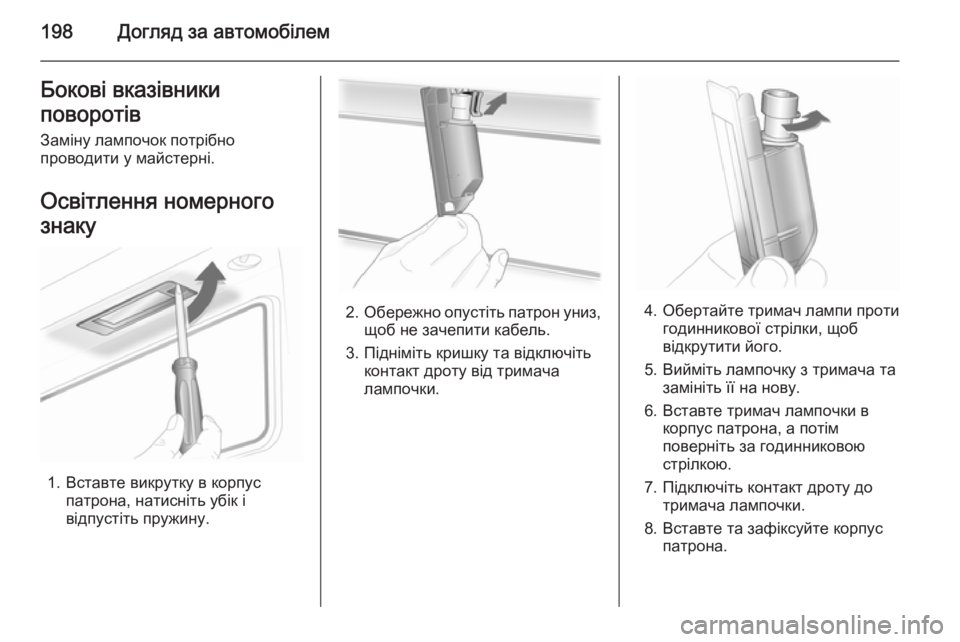

198Догляд за автомобілемБокові вказівники
поворотів Заміну лампочок потрібно
проводити у майстерні.
Освітлення номерного
знаку
1. Вставте викрутку в корпус патрона, натисніть убік івідпустіть пружину.
2. Обережно опустіть патрон униз,
щоб не зачепити кабель.
3. Підніміть кришку та відключіть контакт дроту від тримача
лампочки.4. Обертайте тримач лампи проти
годинникової стрілки, щоб
відкрутити його.
5. Вийміть лампочку з тримача та замініть її на нову.
6. Вставте тримач лампочки в корпус патрона, а потім
поверніть за годинниковою
стрілкою.
7. Підключіть контакт дроту до тримача лампочки.
8. Вставте та зафіксуйте корпус патрона.
