SÚHRNNÁ TABUĽKA POISTIEK
Poistková skrinka na prístrojovej doske obr. 185SPOTREBIČE POISTKA AMPÉRPravé stretávacie svetloĽavé stretávacie svetloKorektor sklonu svetlometov
Napájanie INT/A per cievky stykača na poistkovej skrinke motora a cievky stykača poistkovej skrinky body computer
Stropné svetlá predné, zadné, svetlo batožinového priestoru a nástupné svetlá v spodnej časti automobilu.
Napájanie + batérie pre diagnostickú zástrčku EOBD, centrála automatickej klimatizácie, sirény alarmu, autorádio, Blue&Me™zbiehavosti
Napájanie pre prístrojový panel, spínač brzdového pedála (kontakt N.O.), tretie brzdové svetlo
Motorčeky blokovania/odblokovania dverí, motorčeky aktivácie dead Lock, motorček odblokovania dverí batožinového priestoruElektrická pumpa umývania čelného/zadného skla Motorček elektrického ovládania predného okna na strane vodičaMotorček elektrického ovládania predného okna na strane spolujazdca
Napájanie osvetlenia ovládačov, centrály čidiel, centrála zisťovania tlaku pneumatík,
pohyb vonkajších elektrických zrkadiel,dažďový senzor, centrála ovládania strechy, infotelematická zásuvka my-port, zadné vnútorné elektrochromické zrkadloPrístrojová doska
Napájanie stykač brzdového pedála (kontakt NC), stykač spojkového pedála,
jednotka vnútorného vyhrievania, konvergenčná Blue&Me™pripravený systém
na autorádio, stabilizátor napätia, svetlo spiatočky, na zadnom nárazníku, snímač
prítomnosti vody v palivovom filtri, jednotka žeravenia sviečok, merač prietoku
vzduchu, snímač na posilňovači bŕzd, cievky stykačov na poistkovej skrinke v priestore motora
(*) Poistka sa nachádza iba pri niektorých verziách.
173-208 PUNTO EASY 1ed SK 23/10/13 10.15 Pagina 201

202
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVYV NÚDZIÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH
09
10
14
15
19
20
21
30
84
85
86
87
8820
10
15
30
7,5
30
15
15
7,5
–
15
5
7,5 Poistková skrinka v motorovom priestore obr. 187
SPOTREBIČE POISTKA AMPÉRKompletný systému audio Hi-Fi s autorádiom, centrála a reproduktory subwooferAkustický ohlasovač jednotónový Ľavé ďiaľkové svetlo, pravé diaľkové svetloDoplnkový ohrievač Kompresor klimatizačného zariadeniaVyhrievanie zadného sklaElektrická palivová pumpa na nádrži Ľavé hmlové svetlo, pravé hmlové svetloElektromagnetické ventily na ovládanie napájania metánového zariadenia Elektrická zásuvka (predpríprava)Elektrická zásuvky v kabíne, zapaľovačSnímač IBS stavu nabitia akumulátora
Rozmrazovanie vonkajšieho zrkadla na strane vodiča, rozmrazovanie vonkajšieho zrkadla na strane spolujazdca
173-208 PUNTO EASY 1ed SK 23/10/13 10.15 Pagina 202

203PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVYV NÚDZIÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH
17
14
01
03
04
15
10
16
08
07
05
11
13
09
06
02
20
7,5
–
–
10
–
20
–
10
–
15
20
5
10
–
– Poistková skrinka v batožinovom priestore obr. 189
SPOTREBIČE POISTKA AMPÉRSystém otvárania elektrickej otváracej strechyRiadiaca jednotka poplašného systému VoľnáVoľnáPohybovanie bederného vyhrievania na predných sedadlách (strana vodiča)VoľnáSystém otvárania okien (motor, riadiaca jednotka) pravých dveríVoľnáVyhrievanie predných sedadiel (strana vodiča)Ťažné zariadenie (miesto pre dodatočnú montáž poistky)Elektrická zástrčka v batožinovom priestoreSystém otvárania okien (motor, riadiaca jednotka) ľavých dveríCentrála zisťovania tlaku pneumatík TPMS Vyhrievanie predných sedadiel strana spolujazdcaVoľnáK dospozícii
173-208 PUNTO EASY 1ed SK 23/10/13 10.15 Pagina 203

204
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVYV NÚDZIÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH
NABÍJANIE AKUMULÁTORAUPOZORNENIE Opis procedúry dobíjania batérie je uve-
dený výlučne ako informatívny. Kvôli vykonaniu tejto čin-
nosti odporúčame obrátiť sa na Asistenčnú sieť Fiat.
Odporúčame pomalé nabíjanie pri nízkej intenzite prúdu
počas doby približne 24 hodín. Rýchle nabíjanie vysokým
prúdom by mohlo poškodiť batériu.VERZIE BEZ SYSTÉMU Start&Stop obr. 190
Pri nabíjaní postupujte nasledujúcim spôsobom:
❒
odpojte svorku B-obr. 190 zo záporného pólu A baté-
rie;
❒
napojte na póly batérie káble nabíjacieho zariadenia reš-
pektujúc polarizáciu;
❒
zapnite nabíjacie zariadenie;
❒
po dokončení nabíjania vypnite zariadenie a potom ho
odpojte od batérie;
❒
opäť pripojte svorku B na záporný pól A batérie.obr. 190
F0U0605m
173-208 PUNTO EASY 1ed SK 23/10/13 10.15 Pagina 204

VERZIE SO SYSTÉMOM Start&Stop obr. 191
Pri dobíjaní dávajte veľký pozor a postupujte nasledovne:❒
stlačte tlačidlo A-obr. 191, aby ste odpojili konektor B
zo senzoru monitorovania batérie C (tento sa nachádza
na zápornom póle batérie);
❒
pripojte kladný kábel (+) dobíjacieho zariadenia do klad-
ného pólu (+) batérie;
❒
pripojte záporný kábel (-) dobíjacieho zariadenia do ča-
pu D záporného pólu (-) batérie;
❒
zapnite nabíjacie zariadenie;
❒
po dokončení nabíjania vypnite zariadenie a potom ho
odpojte od batérie;
❒
znovu zapojte konektor B do senzoru batérie C.
205PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVYV NÚDZIÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH
obr. 191
F0U0606m
Kvapalina obsiahnutá v akumulátoru je je-
dovatá a korozívna, Vyhnite sa kontaktu s
pokožkou alebo očami. Nabíjanie musí prebiehať
vo vetranom prostredí a ďaleko od voľného ohňa
alebo možných zdrojov iskrenia, kvôli obmedzeniu
nebezpečenstva výbuchu a požiaru.
POZOR
173-208 PUNTO EASY 1ed SK 23/10/13 10.15 Pagina 205

206
PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVYV NÚDZIÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH
Nepokúšajte sa nabiť zamrznutú batériu:
Zmrznutú batériu je potrebné nechať pred
nabíjaním skontrolovať špecializovaným personá-
lom, ktorý overí, či vnútro batérie nie je zničené,
či nádoba nepraskla a neuniká jedovatá a koro-
zívna kyselina.
POZOR

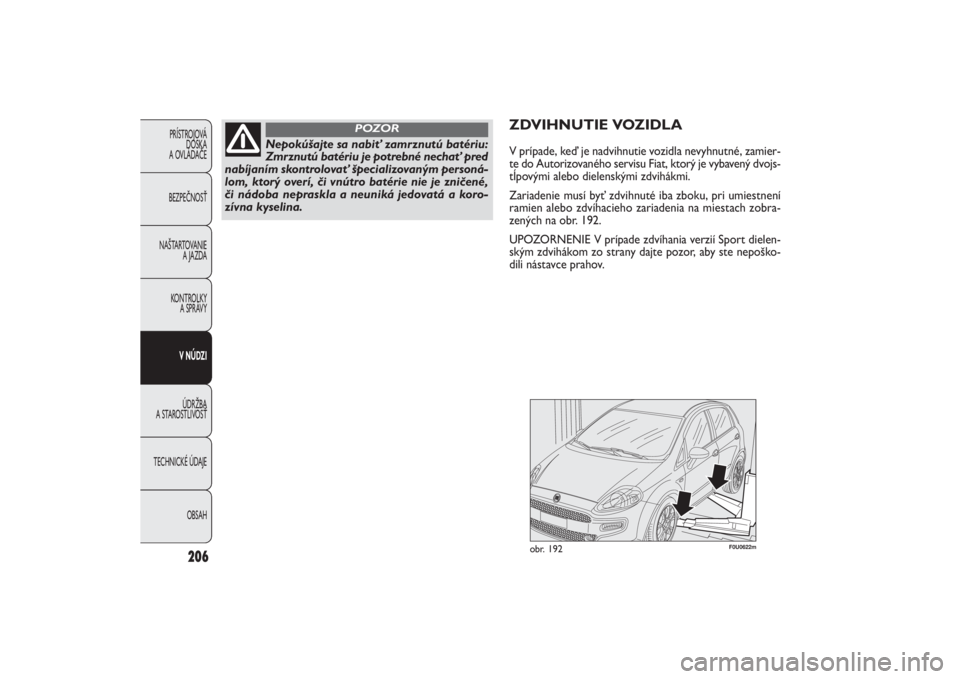

ZDVIHNUTIE VOZIDLAV prípade, keď je nadvihnutie vozidla nevyhnutné, zamier-
te do Autorizovaného servisu Fiat, ktorý je vybavený dvojs-
tĺpovými alebo dielenskými zdvihákmi.
Zariadenie musí byť zdvihnuté iba zboku, pri umiestnení
ramien alebo zdvíhacieho zariadenia na miestach zobra-
zených na obr. 192.
UPOZORNENIE V prípade zdvíhania verzií Sport dielen-
ským zdvihákom zo strany dajte pozor, aby ste nepoško-
dili nástavce prahov.
obr. 192
F0U0622m
173-208 PUNTO EASY 1ed SK 23/10/13 10.15 Pagina 206

207PRÍSTROJOVÁ
DOSKA
A OVLÁDAČE
BEZPEČNOSŤ
NAŠTARTOVANIE
A JAZDA
KONTROLKY
A SPRÁVYV NÚDZIÚDRŽBA
A STAROSTLIVOSŤ
TECHNICKÉ ÚDAJE
OBSAH

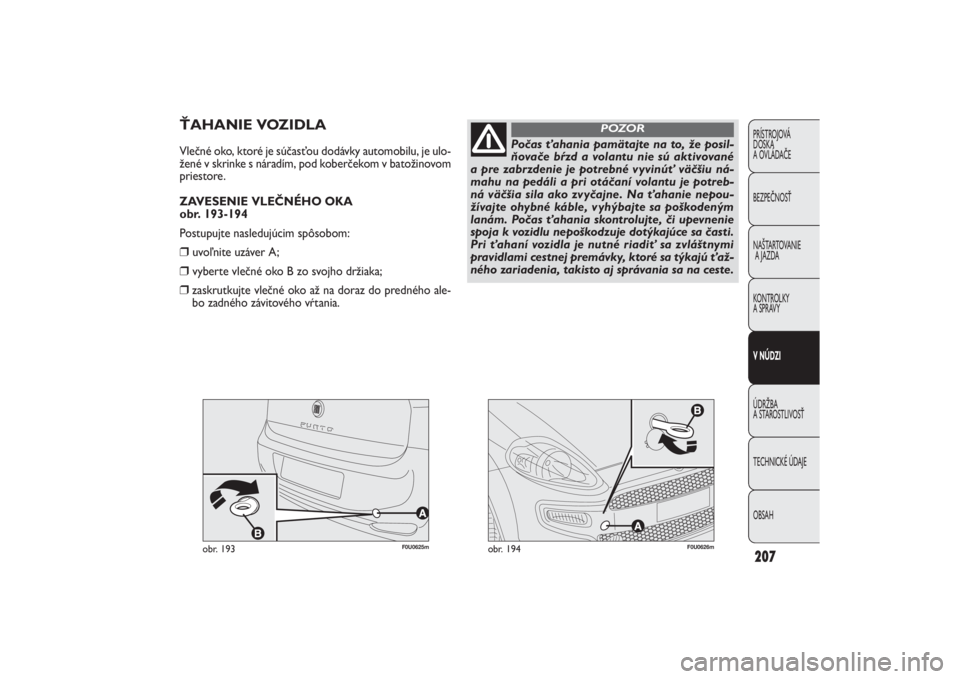

ŤAHANIE VOZIDLAVlečné oko, ktoré je súčasťou dodávky automobilu, je ulo-
