89
580 kg
90
600 kg
91
615 kg
DÄCK MED FÄLGSKYDD196)
VARNING
196) Om man använder integrerade
navkapslar som fästs (med fjäder)
vid fälgen av lättmetall och däck
med fälgskydd bild 250, som inte
är standarddäcken, utan har köpts
på eftermarknaden, ska du INTE
montera navkapslarna.
Användning av olämpliga däck
och navkapslar kan medföra en
plötslig förlust av däcktrycket.KORREKT
FÄLGAVLÄSNING
Exempel: 6J x 15 ET 43
(se bild 249)6Bredd på fälgen i tum (1).JFälgkant (sidoavsatsen som stödjer
däckvulsten) (2).15
Inställningsdiameter i tum (motsvarar
diametern på däcket som ska
monteras) (3 = Ø).
ET 43
Hjulets lutning utåt (avstånd
mellan stödytan för skiva/fälg och
mitten av fälgen).
250
F1A0248
261

MEDFÖLJANDE FÄLGAR OCH DÄCK
Versioner Fälgar Standarddäck
Ducato (gäller inte
fritidschassi)6Jx15 tum - H2215/70 R15C 109/107S
225/70 R15C 112/105S
6Jx16 tum - H2215/75 R16C 116/114R (*)
225/75 R16C 118/116R (*)
Ducato (fritidschassi)6Jx15 tum - H2 215/70 R15CP 109/107Q
6Jx16 tum - H2 225/75 R16CP 116/114Q
Ducato Maxi (utom
fritidschassi)6Jx16 tum - H2215/75 R16C 116/114R
225/75 R16C 118/116R
Ducato Maxi (Fritid)6Jx16 tum - H2225/75 R16CP 116/114Q
225/75 R16CP 118R(*) För berörda versioner och marknader, där så förutses, kompatibelt med fordonets maximala hastighet.
.
Vid användning av vinterdäck M+S med hastighetsindex lägre än “S” för 15-tums hjul och lägre än “R” för 16-tums hjul, ska
max. hastighet för fordonet respekteras enligt vad som anges i tabellen: index för max. hastighet.
OBSERVERA! Använd endast de däck som anges på fordonets registreringsbevis.
Vid användning av däck av klass C på fordonstyp Camping, är det alltid nödvändigt att använda hjul med däckventil av metall.
Vid byte rekommenderas att alltid använda däck av typ Camping.
262
TEKNISKA DATA

KALLT DÄCKTRYCK (bar)Standarddäck Användning Fram Bak215/70 R153000 PTT (*)
med standarddäck, gäller inte
PANORAMA 3300 PTT
(*)/ 3500 PTT
(*)med
standarddäck
4,0 4,0
4,1 4,5
215/70 R15 PANORAMA med standarddäck 4,1 4,5
225/70 R153000 PTT (*)
med större däck, gäller inte
PANORAMA 3300 PTT
(*)/ 3500 PTT
(*)med större
däck
4,0 4,0
4,1 4,5
225/70 R15 C Vinterdäck M+S klass C på fordon typ Camping 4,3 4,75
225/70 R15 PANORAMA med större däck 4,1 4,5
215/70 R15 CP Sortiment med däck typ Camping 5,0 5,5
215/75 R164,5 5,0
225/75 R164,5 5,0
225/75 R16 C Vinterdäck M+S klass C på fordon typ Camping 5,2 5,2
225/75 R16 CP Däck av typ Camping 5,5 5,5
225/75 R16 CP 118Serie Maxi 4400 PTT med Camping-däck
(berörda versioner och marknader)5,5 6
(*)TotalviktOm däcken är varma, ska trycket vara +1,0 bar över föreskrivet värde. Upprepa dock kontrollen av korrekt värde med kalla
däck. När det gäller vinterdäck, ska tryckvärdet vara +0,2 bar högre än det föreskrivna värdet för standarddäcken.
263

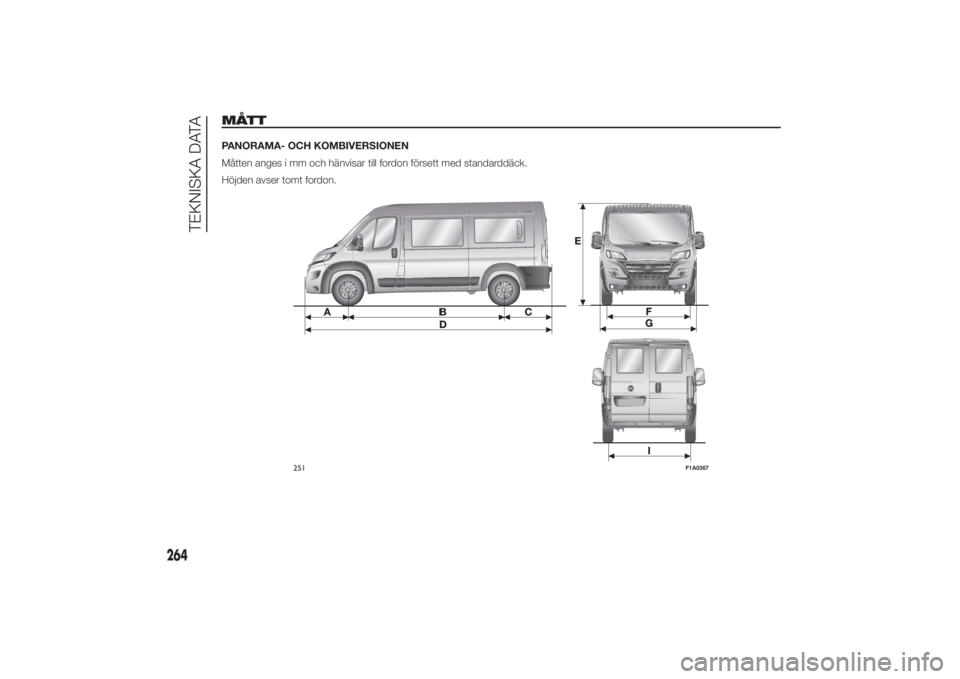

MÅTTPANORAMA- OCH KOMBIVERSIONEN
Måtten anges i mm och hänvisar till fordon försett med standarddäck.
Höjden avser tomt fordon.
251
F1A0367
264
TEKNISKA DATA

KOMBI - PANORAMA
CH1 MH2 LH2
A948 948 948
B3000 3450 4035
C1015 1015 1015 - 1380 (*)
D4963 5413 5998 - 6363(*)
E2254 2524 2524
F1810 1810 1810
G2050 2050 2050
I1790 1790 1790
(*) Version MINIBUS 16-sitsig + 1 extra sittplatsMåtten varierar beroende på de olika versionerna inom gränsvärdena som anges ovan.
265

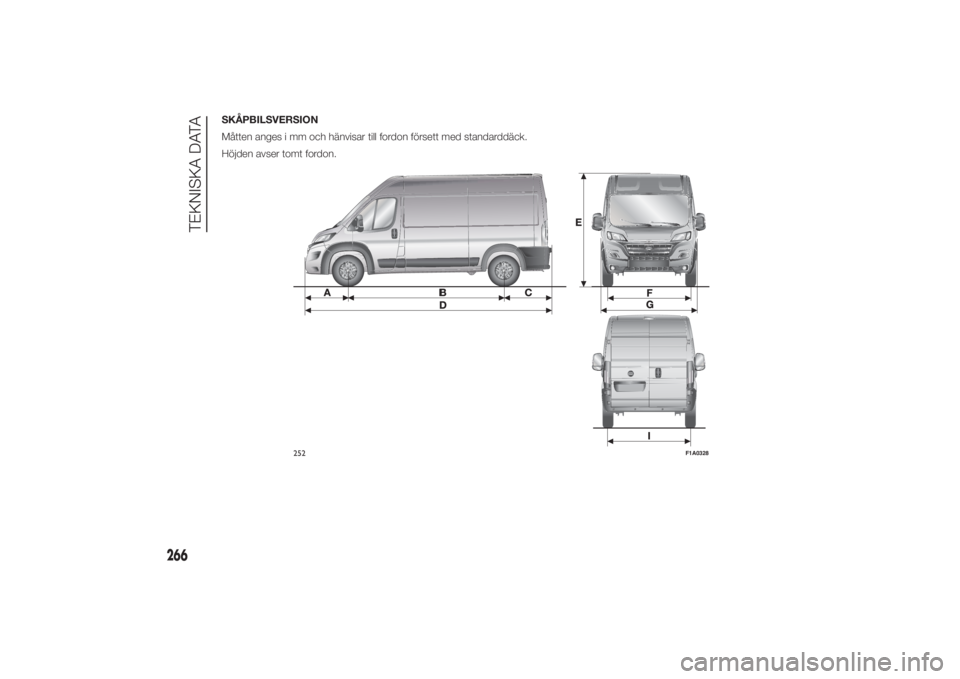

SKÅPBILSVERSION
Måtten anges i mm och hänvisar till fordon försett med standarddäck.
Höjden avser tomt fordon.
252
F1A0328
266
TEKNISKA DATA

SKÅPBIL
CH1 - CH2 MH1 - MH2 LH2 - LH3 XLH2 - XLH3
A948 948 948 948
B3000 3450 4035 4035
C1015 1015 1015 1380
D4963 5413 5998 6363
E2254 - 2524 2254 - 2524 (*) 2524 - 2764 (**) 2524 - 2764
F1810 1810 1810 1810
G2050 2050 2050 2050
I1790 1790 1790 1790
(*) Version MAXI 2269 - 2539
(**) Version MAXI 2539 - 2774Måtten varierar beroende på de olika versionerna inom gränsvärdena som anges ovan.
267

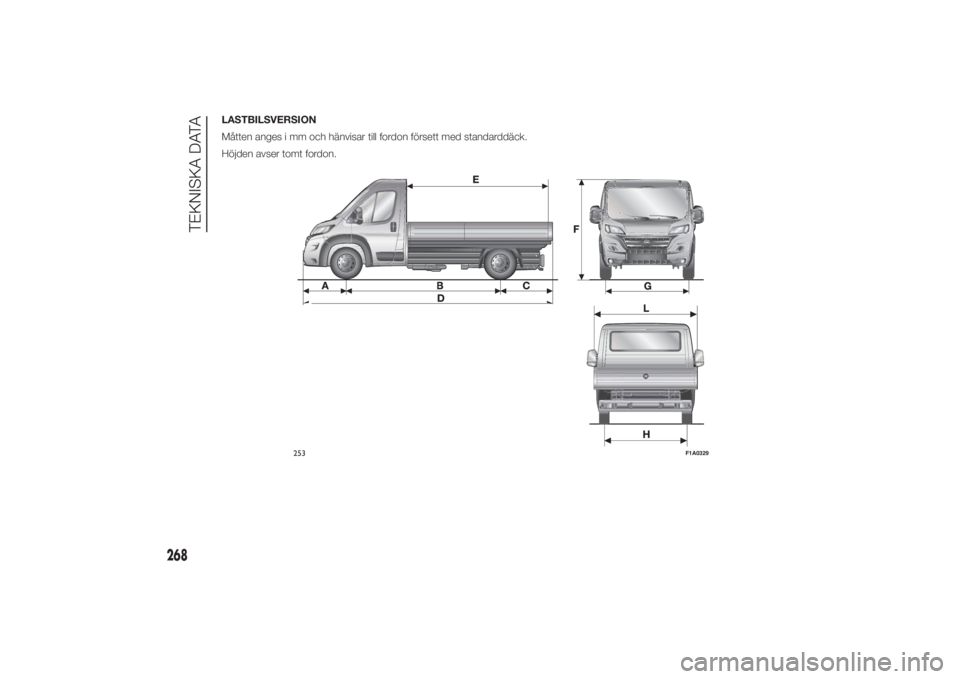

LASTBILSVERSION
Måtten anges i mm och hänvisar till fordon försett med standarddäck.
Höjden avser tomt fordon.
253
F1A0329
268
