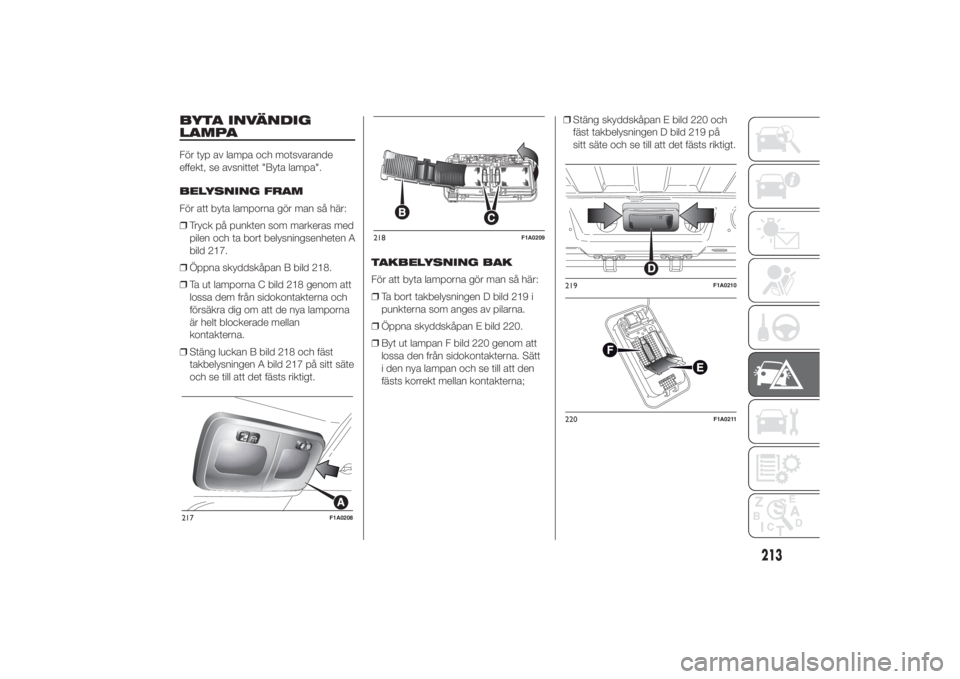

BYTA INVÄNDIG
LAMPAFör typ av lampa och motsvarande
effekt, se avsnittet "Byta lampa".
BELYSNING FRAM
För att byta lamporna gör man så här:
❒Tryck på punkten som markeras med
pilen och ta bort belysningsenheten A
bild 217.
❒Öppna skyddskåpan B bild 218.
❒Ta ut lamporna C bild 218 genom att
lossa dem från sidokontakterna och
försäkra dig om att de nya lamporna
är helt blockerade mellan
kontakterna.
❒Stäng luckan B bild 218 och fäst
takbelysningen A bild 217 på sitt säte
och se till att det fästs riktigt.TAKBELYSNING BAK
För att byta lamporna gör man så här:
❒Ta bort takbelysningen D bild 219 i
punkterna som anges av pilarna.
❒Öppna skyddskåpan E bild 220.
❒Byt ut lampan F bild 220 genom att
lossa den från sidokontakterna. Sätt
i den nya lampan och se till att den
fästs korrekt mellan kontakterna;❒Stäng skyddskåpan E bild 220 och
fäst takbelysningen D bild 219 på
sitt säte och se till att det fästs riktigt.217
F1A0208
218
F1A0209
219
F1A0210
220
F1A0211
213

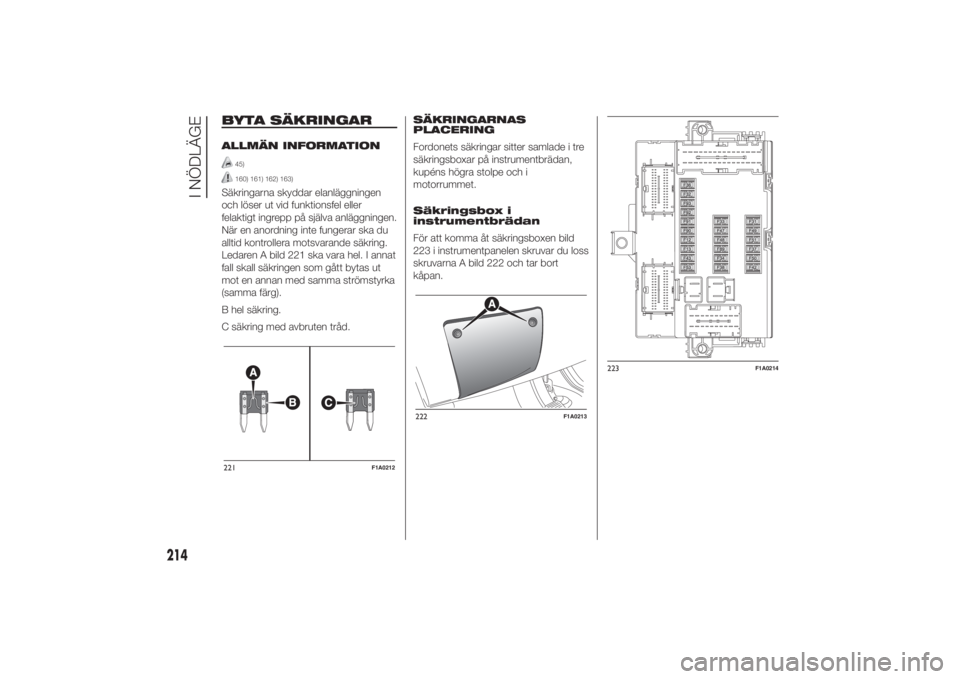

BYTA SÄKRINGARALLMÄN INFORMATION
45)160) 161) 162) 163)
Säkringarna skyddar elanläggningen
och löser ut vid funktionsfel eller
felaktigt ingrepp på själva anläggningen.
När en anordning inte fungerar ska du
alltid kontrollera motsvarande säkring.
Ledaren A bild 221 ska vara hel. I annat
fall skall säkringen som gått bytas ut
mot en annan med samma strömstyrka
(samma färg).
B hel säkring.
C säkring med avbruten tråd.SÄKRINGARNAS
PLACERING
Fordonets säkringar sitter samlade i tre
säkringsboxar på instrumentbrädan,
kupéns högra stolpe och i
motorrummet.
Säkringsbox i
instrumentbrädan
För att komma åt säkringsboxen bild
223 i instrumentpanelen skruvar du loss
skruvarna A bild 222 och tar bort
kåpan.221
F1A0212
222
F1A0213
223
F1A0214
214
I NÖDLÄGE

Styrenhet i
motorrummet
För åtkomst till säkringsdosan bild 225,
ta bort motsvarande skyddskåpa bild
224.
Gör så här:
❒Tryck ner den oförlorbara skruven i
botten genom att använda den
särskilda stjärnskruvmejseln som
ingår som standard.
❒Vrid sakta skruven moturs tills du
möter motstånd (forcera inte bortom
gränsen).
❒Släpp sakta upp skruven.
❒Öppningen signaleras av att hela
skruvhuvudet kommer ut ur sätet.
❒Ta bort kåpan.
Gör så här för att montera kåpan:
❒Koppla kåpan riktigt till lådan.
❒Tryck ner den oförlorbara skruven i
botten genom att använda den
särskilda stjärnskruvmejseln som
ingår som standard.
❒Vrid sakta skruven medurs tills du
möter motstånd (forcera inte bortom
gränsen).
❒Släpp sakta upp skruven.
❒Stängningen signaleras av att hela
skruvhuvudet förs in i sätet.
224
F1A0334
225
F1A0216
215

Extra styrenhet till den högra mittre
stolpen
(berörda versioner och marknader)

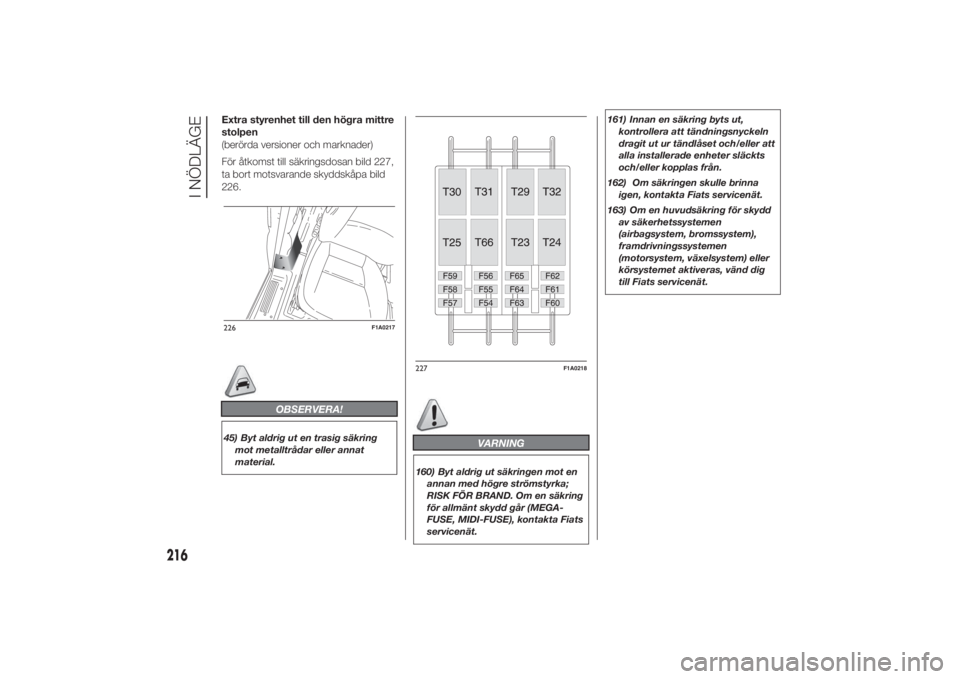

För åtkomst till säkringsdosan bild 227,
ta bort motsvarande skyddskåpa bild
226.
OBSERVERA!
45) Byt aldrig ut en trasig säkring
mot metalltrådar eller annat
material.
VARNING
160) Byt aldrig ut säkringen mot en
annan med högre strömstyrka;
RISK FÖR BRAND. Om en säkring
för allmänt skydd går (MEGA-
FUSE, MIDI-FUSE), kontakta Fiats
servicenät.161) Innan en säkring byts ut,
kontrollera att tändningsnyckeln
dragit ut ur tändlåset och/eller att
alla installerade enheter släckts
och/eller kopplas från.
162) Om säkringen skulle brinna
igen, kontakta Fiats servicenät.
163) Om en huvudsäkring för skydd
av säkerhetssystemen
(airbagsystem, bromssystem),
framdrivningssystemen
(motorsystem, växelsystem) eller
körsystemet aktiveras, vänd dig
till Fiats servicenät.
226
F1A0217
227
F1A0218
216
I NÖDLÄGE

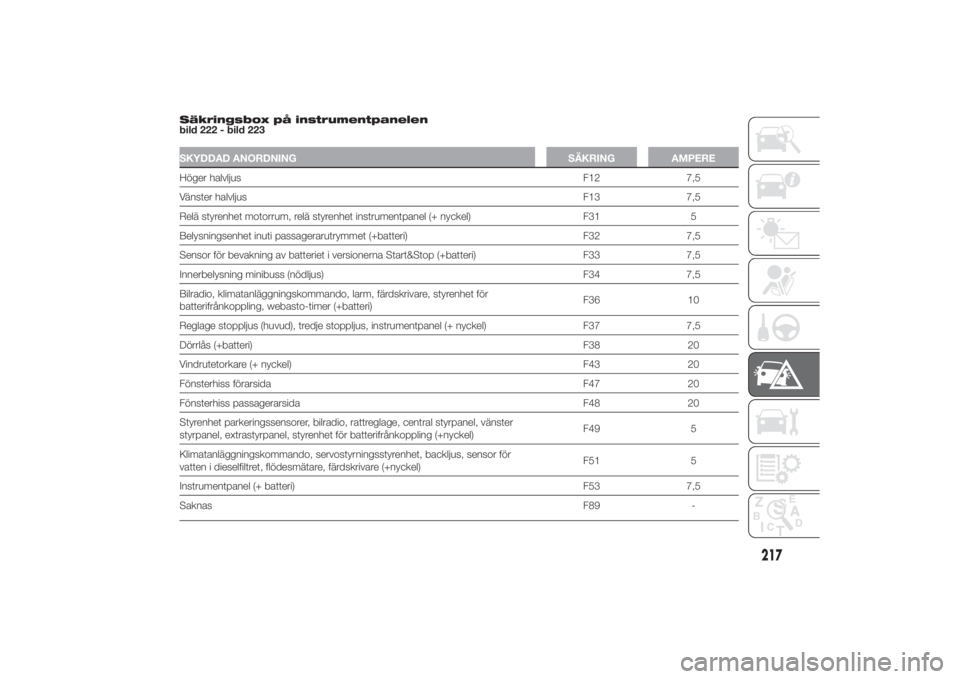

Säkringsbox på instrumentpanelen
bild 222 - bild 223SKYDDAD ANORDNING SÄKRING AMPEREHöger halvljusF12 7,5
Vänster halvljusF13 7,5
Relä styrenhet motorrum, relä styrenhet instrumentpanel (+ nyckel) F31 5
Belysningsenhet inuti passagerarutrymmet (+batteri) F32 7,5
Sensor för bevakning av batteriet i versionerna Start&Stop (+batteri) F33 7,5
Innerbelysning minibuss (nödljus) F34 7,5
Bilradio, klimatanläggningskommando, larm, färdskrivare, styrenhet för
batterifrånkoppling, webasto-timer (+batteri)F36 10
Reglage stoppljus (huvud), tredje stoppljus, instrumentpanel (+ nyckel) F37 7,5
Dörrlås (+batteri)F38 20
Vindrutetorkare (+ nyckel) F43 20
Fönsterhiss förarsida F47 20
Fönsterhiss passagerarsida F48 20
Styrenhet parkeringssensorer, bilradio, rattreglage, central styrpanel, vänster
styrpanel, extrastyrpanel, styrenhet för batterifrånkoppling (+nyckel)F49 5
Klimatanläggningskommando, servostyrningsstyrenhet, backljus, sensor för
vatten i dieselfiltret, flödesmätare, färdskrivare (+nyckel)F51 5
Instrumentpanel (+ batteri) F53 7,5
SaknasF89 -
217

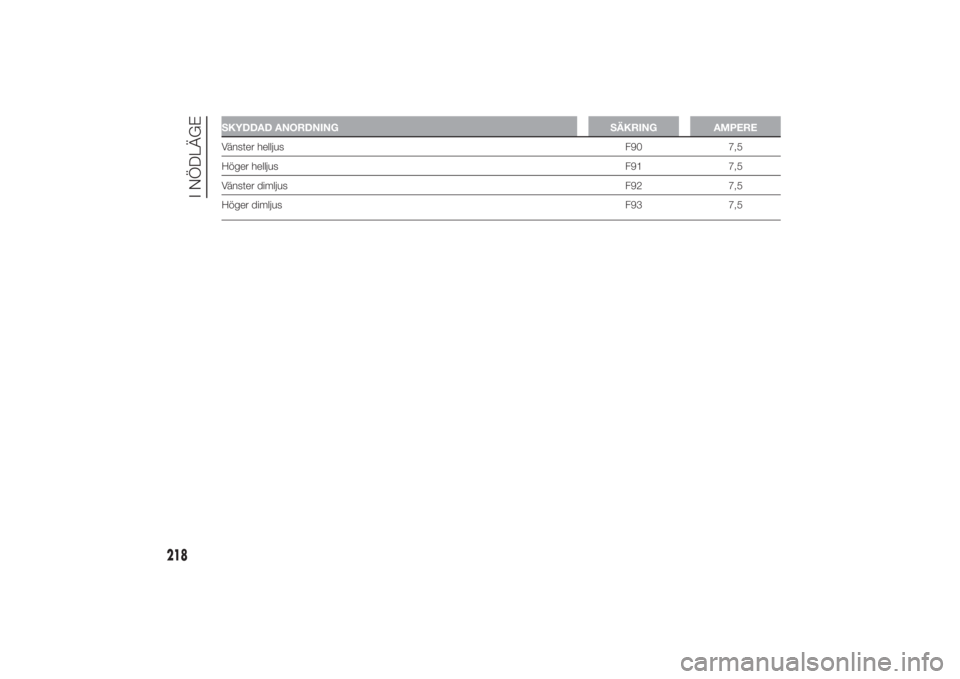

SKYDDAD ANORDNING SÄKRING AMPEREVänster helljusF90 7,5
Höger helljusF91 7,5
Vänster dimljusF92 7,5
Höger dimljusF93 7,5
218
I NÖDLÄGE

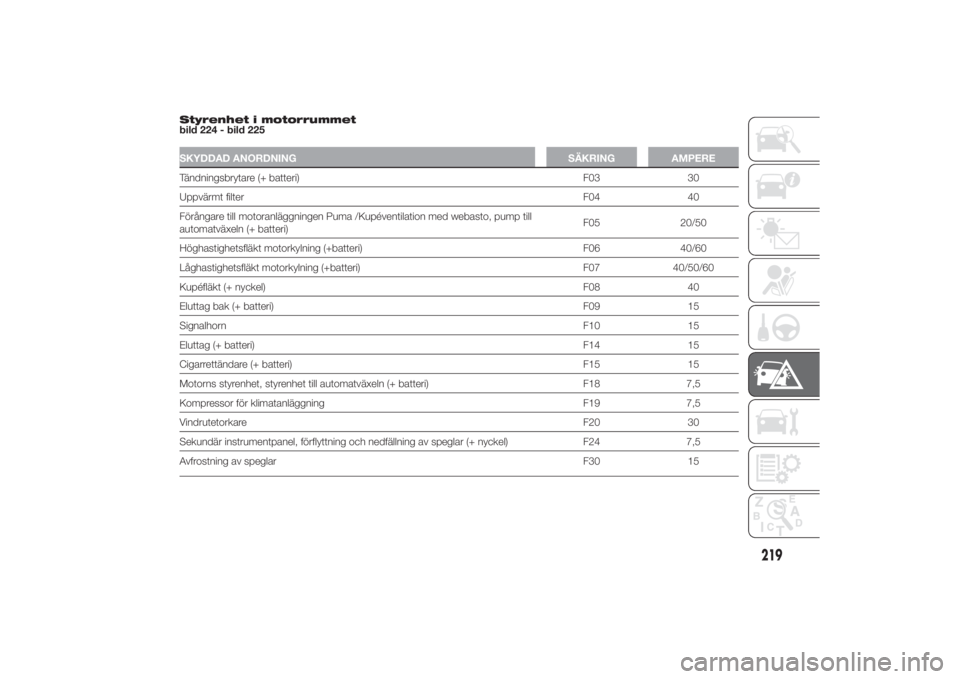

Styrenhet i motorrummet
bild 224 - bild 225SKYDDAD ANORDNING SÄKRING AMPERETändningsbrytare (+ batteri) F03 30
Uppvärmt filterF04 40
Förångare till motoranläggningen Puma /Kupéventilation med webasto, pump till
automatväxeln (+ batteri)F05 20/50
Höghastighetsfläkt motorkylning (+batteri) F06 40/60
Låghastighetsfläkt motorkylning (+batteri) F07 40/50/60
Kupéfläkt (+ nyckel) F08 40
Eluttag bak (+ batteri) F09 15
SignalhornF10 15
Eluttag (+ batteri)F14 15
Cigarrettändare (+ batteri) F15 15
Motorns styrenhet, styrenhet till automatväxeln (+ batteri) F18 7,5
Kompressor för klimatanläggning F19 7,5
VindrutetorkareF20 30
Sekundär instrumentpanel, förflyttning och nedfällning av speglar (+ nyckel) F24 7,5
Avfrostning av speglar F30 15
219

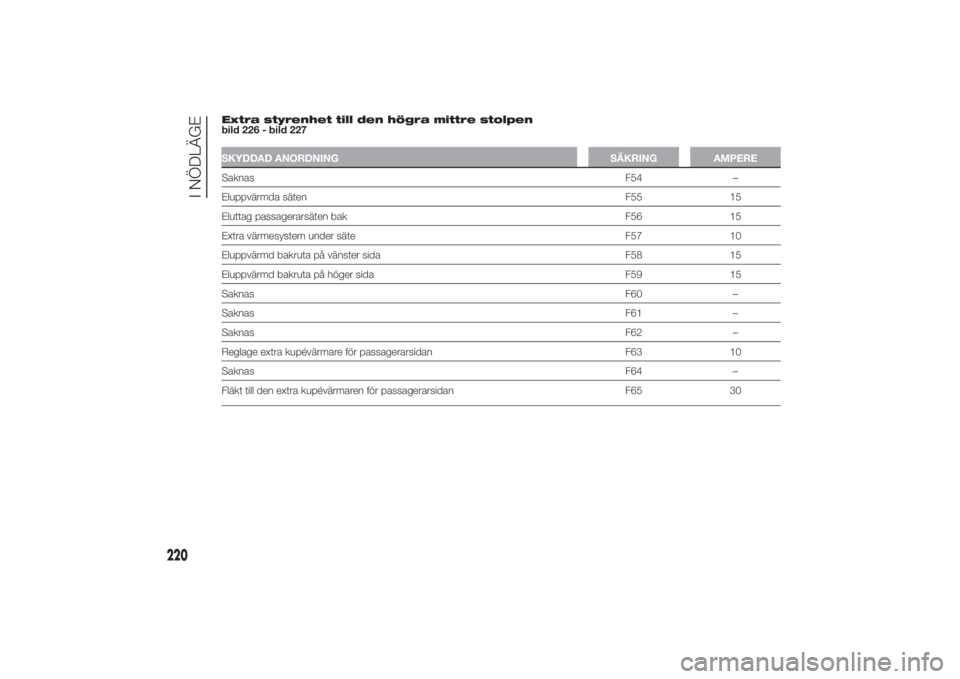

Extra styrenhet till den högra mittre stolpen
bild 226 - bild 227SKYDDAD ANORDNING SÄKRING AMPERESaknasF54 –
Eluppvärmda säten F55 15
Eluttag passagerarsäten bak F56 15
Extra värmesystem under säte F57 10
Eluppvärmd bakruta på vänster sida F58 15
Eluppvärmd bakruta på höger sida F59 15
SaknasF60 –
SaknasF61 –
SaknasF62 –
Reglage extra kupévärmare för passagerarsidan F63 10
SaknasF64 –
Fläkt till den extra kupévärmaren för passagerarsidan F65 30
220
