2014 FIAT DUCATO Drift- och underhållshandbok (in Swedish)

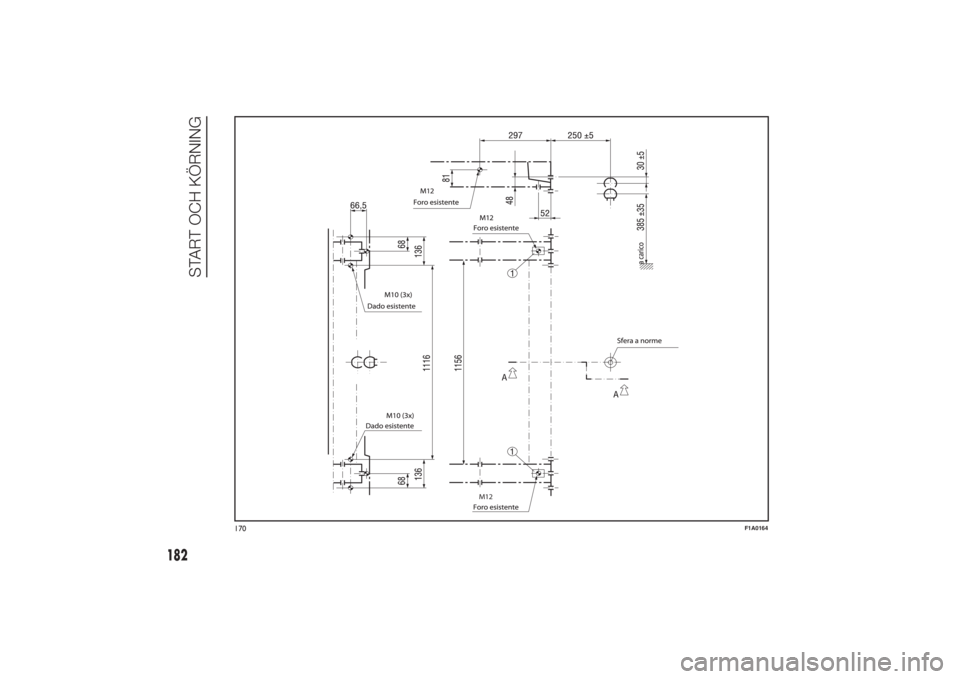

Monteringsschema för
skåpbilsversionerna bild
170
Dragkrokens struktur skall fästas i de
punkter som anges med Ø med totalt
sex skruvar M10 x 1,25 och fyra
skruvar M12.
De invändiga chassiplåtarna ska ha en
tjocklek på minst 5 mm. MAX. LAST PÅ
KULAN: 100 - 120 kg beroende på
kapaciteten (se tabellen "Vikter" i
kapitlet “Tekniska data”).
133)
För installationen av dragkroken är det
nödvändigt att skära ur stötfångaren
enligt anvisningarna i leverantörens

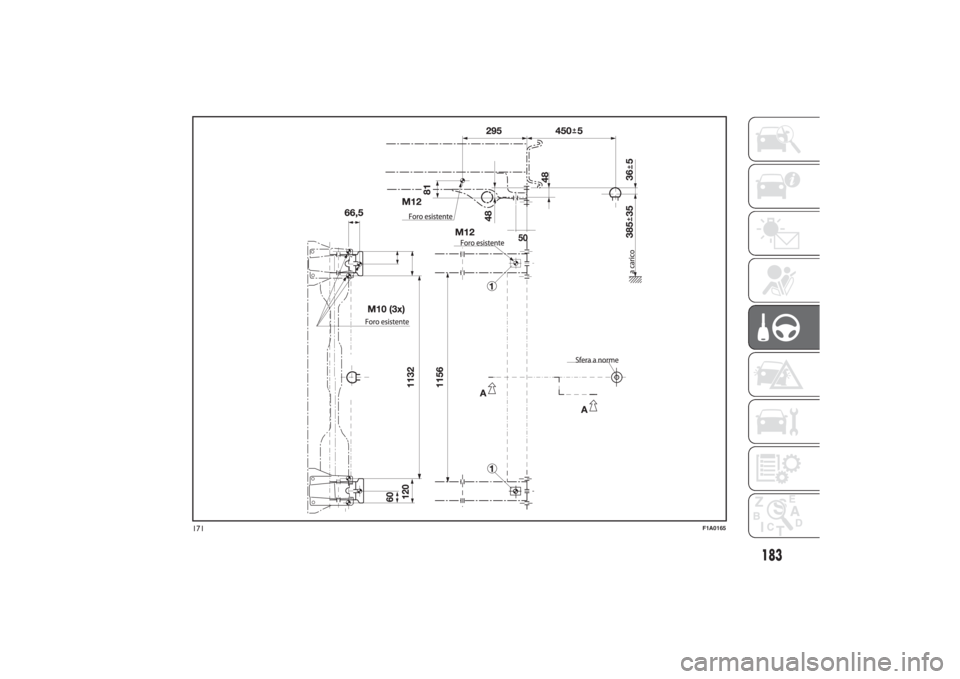

monteringssats.Monteringsschema för
lastbils- och
pickupversioner bild 171
En ytterligare specifik dragkrok för
lastbils- och pickupversionerna visas i
bild 171.
Strukturen Ø ska vara fastsatt i
punkterna som indikeras med totalt sex
skruvar M10 x 1,25 och fyra skruvar
M12.
MAX. LAST PÅ KULAN: 100 - 120 kg
beroende på kapaciteten (se tabellen
"Vikter" i kapitlet “Tekniska data”).
134)
VARNING
131) Fordonets ABS-system
kontrollerar inte släpets
bromssystem. Var därför försiktig
på halt väglag.
132) Ändra absolut inte fordonets
bromsanläggning för kontroll av
släpets broms. Släpets
bromssystem skall vara helt
fristående från fordonets
hydrauliska anläggning.133) Efter monteringen ska
klämskruvarnas hål tillslutas för
att förhindra eventuella
infiltrationer av avgaser.
134) Efter monteringen ska
klämskruvarnas hål tillslutas för
att förhindra eventuella
infiltrationer av avgaser.
181

M12
170
F1A0164
182
START OCH KÖRNING

171
F1A0165
183

INSTRUKTIONER FÖR
ANVÄNDNING AV
DRAGKROKEN MED
BORTTAGBAR KULA
36) 37) 38) 39) 40) 41)
Innan du kör iväg ska du kontrollera att
dragstången med borttagbar kula har
blockerats korrekt enligt följande:
❒Den gröna markeringen på ratten ska
sammanfalla med den gröna
markeringen på dragstången.
❒Ratten befinner sig i ändläget på
dragstången (utan mellanrum).
❒Låset är låst och nyckeln har tagits
ut. Det går inte att ta ut ratten.
❒Dragstången med kula är fastsatt i
installationsröret. Kontrollera detta
genom att skaka den med handen.
Om alla fyra kraven inte är uppfyllda
efter kontrollen, ska du upprepa
monteringsproceduren.
Även om endast ett av kraven inte är
uppfyllt, ska dragöglan inte användas,
eftersom det föreligger fara för olyckor.
Kontakta kopplingstillverkaren.
Dragstången med kula ska monteras
och demonteras manuellt, dvs. utan
verktyg.
Använd aldrig arbetsmedel eller verktyg,
annars kan mekanismen skadas.Frigör den aldrig om ett släp är fäst vid
fordonet eller om en lastbärare har
monterats.
Om du kör utan släp eller utan
lastbärare, ska dragstången med kula
tas bort och stängningsproppen ska
alltid sitta i installationsröret. Detta gäller
i synnerhet om nummerplåtens text
blir svår att läsa eller om
belysningssystemet skyms.
Dragstång med
borttagbar kulabild 172 - bild
173 - bild 174
1. Installationsrör - 2. Dragstång med
kula - 3. Blockeringskula - 4.
Frigöringsspak - 5. Ratt - 6. Hätta - 7.
Nyckel - 8. Röd markering (ratt) - 9.
Grön markering (ratt) - 10. Grön
markering (dragstång) - 11. Symbol
(frigöringskommando) - 12.
Stängningspropp - 13.
Snabbanslutning - 14. Inga mellanrum
mellan 2 och 5 - 15. Mellanrum på
ca.5mm
Montering av
dragstången med kula
1. Ta bort proppen från stödröret.
172
F1A0380
173 - Låst position, körning
F1A0381
174 - Upplåst position, borttagen
F1A0382
184
START OCH KÖRNING

När du tar ut den ur bagageutrymmet,
brukar dragstången med kula vara i
upplåst läge. Detta identifieras av det
faktum att ratten har ett tydligt avstånd
från dragstången, motsvarande ett
mellanrum på ca. 5 mm (se figuren) och
att den röda markeringen på ratten är
vänd mot den gröna markeringen
på dragstången.
Tänk på att dragstången kan monteras
endast när den befinner sig i detta
förhållande. Om dragstångens
blockeringsmekanism skulle vara
frigjord före monteringen, eller när som
helst, och dessutom skulle vara i låst
läge, måste mekanismen förladdas.
Den låsta positionen kan identifieras av
det faktum att den gröna markeringen
på ratten sammanfaller med den gröna
markeringen på dragstången och att
ratten är i dragstångens ändläge, dvs.
utan mellanrum (se figuren).Blockeringsmekanismen förladdas på
följande vis: med isatt nyckel och öppet
lås ska du ta ut ratten genom att följa
pilens riktning. Därefter ska du utföra
förladdningen och vrida den i pilens
riktning b till stoppet. Spaken för
frigöring läggs i och låsmekanismen
förblir i förladdningsläge även när ratten
är uppsläppt. För montering av
dragstången ska man sätta i den i
installationsröret med snabbkopplingen.
Sätt i den nedifrån och tryck uppåt.
Mekanismen blockeras då automatiskt.
Håll händerna borta från ratten,
eftersom den utför en rotationsrörelse
under blockeringsproceduren.
2. För montering av dragstången ska
man sätta i den i installationsröret med
snabbkopplingen. Sätt i den nedifrån
och tryck uppåt. Mekanismen
blockeras då automatiskt. Håll
händerna borta från ratten, eftersom
den utför en rotationsrörelse under
blockeringsproceduren.
3. Stäng låset och ta alltid ut nyckeln.
Nyckeln kan inte tas ut när låset är
upplåst. Sätt skyddet på låset.Demontering av
dragstången
1. Ta ut skyddet från låset och tryck det
på nyckelns skaft. Öppna låset med
nyckeln.
2. Håll i dragstången ordentligt, ta ut
ratten genom att följa pilens riktning
och vrid den i pilens riktning b till
stoppet för att låssa den till utdraget
läge. Ta sedan ut dragstången ur
installationsröret. Ratten kan sedan
släppas upp. Den stannar själv i upplåst
läge.
3. Placera dragstången i
bagageutrymmet så att den inte kan
smutsas ned eller skadas av andra
föremål som transporteras.
4. Sätt i den avsedda proppen i
stödröret.
185

OBSERVERA!
36) Dragstången med avtagbar kula
får repareras och demonteras
endast av tillverkaren.
37) Skylten som ingår som standard
ska fästas på en väl synlig plats
på fordonet, i närheten av
stödröret eller inuti
bagageutrymmet.
38) För att garantera att systemet
fungerar riktigt, ska du
regelbundet avlägsna alla
smutsavlagringar på dragstången
med kula och från stödröret.
Underhållet på de mekaniska
komponenterna ska utföras i de
föreskrivna intervallerna. Låset får
endast behandlas med grafit.
39) Smörj lederna, glidytorna och
kulorna regelbundet med
smörjfett utan harts eller olja.
Smörjningen används även som
ytterligare antikorrosionsskydd.
40) Vid fordonstvätt med ångstrålar,
ska man föst demontera
dragstången med kula och sätta i
den avsedda proppen.
Dragstången med kula får aldrig
behandlas med ångstrålar.41) Tillsammans med dragstången
med kula levereras två nycklar.
Anteckna numret på nyckeln som
står på nyckelhålet för eventuella
efterföljande beställningar och
spara det.
186
START OCH KÖRNING

VINTERDÄCKFiats servicenät står gärna till tjänst
med råd ifråga om valet av däck som är
lämpligast för den användning som
kunden förutser.
Vinterdäcken blir betydligt mindre
effektiva när tjockleken på slitbanan är
mindre än 4 mm. Då är det bäst att
byta ut dem.
Vinterdäckens specifika egenskaper gör
att deras prestanda är sämre än de
normala däckens prestanda vid
normala miljöförhållanden eller vid
längre körsträckor på motorvägar
jämfört med normala däck. Använd
därför bara vinterdäck till det de är
typgodkända för.OBSERVERA! Vid användning av
vinterdäck med ett max.
hastighetsindex som understiger det
som uppnås av bilen (ökat med 5
%), placera en varningsskylt väl synlig i
passagerarutrymmet som anger max.
tillåten hastighet för vinterdäcken (enligt
EG-direktivens föreskrifter).
Montera däck av samma typ (märke
och profil) på alla fyra hjulen för att
garantera säkerheten under körning
och inbromsning och även bra
styregenskaper
Kom ihåg att det är bäst att inte vända
däckens rotationsriktning.
135)
VARNING
135) Max. hastigheten för vinterdäck
med märkning "Q" får inte
överstiga 160 km/tim, med
märkning "T" får de inte
överstiga190 km/tim. och med
märkning "H" får de inte överstiga
210 km/tim. I alla händelser,
måste man ta hänsyn till gällande
vägtrafikförordning.
187

SNÖKEDJORSnökedjor används enligt varje lands
gällande standarder.
Snökedjorna får endast användas på
framhjulens däck (drivhjulen).
Vi rekommenderar att man använder
snökedjor från Lineaccessori Fiat.
Kör ett tiotal meter och kontrollera
sedan att snökedjornas är korrekt
spända.
42)
OBSERVERA! Gasa mycket försiktig
med gaspedalen när snökedjorna sitter
på, för att helt undvika eller i möjligaste
mån begränsa slirning med drivhjulen
så att inte snökedjorna går sönder och
skadar karosseriet och mekaniken.
OBSERVERA! När det gäller versioner
som använder däck med måttet 225/75
R16, ska man använda snökedjor med
en maximal tjocklek på 16 mm.
Vid körning på snöigt väglag, med
monterade snökedjor, kan det vara
nödvändigt att koppla från ASR: Under
dessa förhållanden medger en slirning
av drivhjulen under uppstarten en bättre
dragning.
OBSERVERA!
42) Med monterade snökedjor, kör
med måttlig hastighet. Överstig
inte 50 km/tim. Undvik gropar, kör
inte upp på trappsteg eller
trottoarer och kör inte längre
körsträckor på vägar utan snö, för
att inte skada fordonet och
vägbeläggningen.
OM FORDONET
STÅR OANVÄNT
UNDER EN LÅNG TIDOm fordonet ska förbli stillastående
längre än en månad, följ dessa
föreskrifter:
❒Parkera fordonet i en täckt, torr och
möjligtvis ventilerad lokal.
❒Lägg i en växel.
❒Kontrollera att handbromsen inte
dragits åt.
❒koppla ifrån batteriets minuspol. Om
bilen är försedd med en funktion för
att koppla ifrån batteriet (frånskiljare),
se beskrivningen i avsnitt "Reglage"
i kapitlet "Lär känna din bil" för
anvisningar om hur man kopplar ifrån
batteriet.
❒Rengör och skydda de lackerade
delarna med skyddsvax.
❒Rengör och skydda de blanka
metalldelarna med specifika
produkter som finns att köpa ute i
handeln.
❒Fördela talk på vindrutetorkarens och
bakrutetorkarens torkarblad av
gummi och låt dem vara upplyfta från
rutorna.
❒Öppna rutorna något.
188
