2014 FIAT DUCATO BASE CAMPER Návod k použití a údržbě (in Czech)

HMOTNOSTI PODVOZKŮ BEZ KABINYVerze s nejvyšší povolenou hmotností 3000
kg115 Multijet (*)110 (*)
/130/150
Multijet
180 Multijet Power
Pohotovostní hmotnost (se všemi provozními
kapalinami, palivovou nádrží plnou na 90 % a
bez příplatkové výbavy)1245 ÷ 1360 1305 ÷ 1375 1385 ÷ 1455
Užitečná hmotnost (**)
včetně řidiče:
Nejvyšší povolená zatížení (***)
– přední náprava: 1630 1630 1630
– zadní náprava: 1650 1650 1650
– celkem: 3000 3000 3000
Celková hmotnost přípojného vozidla
– brzděné přípojné vozidlo: 2000 2500 2500
– nebrzděné přípojné vozidlo: 750 750 750
Maximální zatížení kulové hlavy tažného zařízení
(brzděný přívěs):100 100 100(*) U příslušné verze
(**) Jestliže je vozidlo vybaveno speciálními doplňky (tažné zařízení přípojného vozidla, atd.), jeho hmotnost naprázdno se snižuje. Při dodrženímaximálního
přípustného zatížení se tak snižuje jeho užitečná hmotnost.
(***) Nepřekračujte stanovené hodnoty zatížení. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložnéplošině tak, aby
dodržel nejvyšší povolené zatížení.
285
7-3-2014 16:45 Pagina 285

HMOTNOSTI PODVOZKŮ BEZ KABINYVerze s nejvyšší povolenou hmotností 3000
kg115 Multijet (*)110 (*)
/130/150
Multijet
180 Multijet Power
Pohotovostní hmotnost (se všemi provozními
kapalinami, palivovou nádrží plnou na 90 % a
bez příplatkové výbavy)1245 ÷ 1360 1305 ÷ 1375 1385 ÷ 1455
Užitečná hmotnost (**)
včetně řidiče:
Nejvyšší povolená zatížení (***)
– přední náprava: 1630 1630 1630
– zadní náprava: 1650 1650 1650
– celkem: 3000 3000 3000
Celková hmotnost přípojného vozidla
– brzděné přípojné vozidlo: 2000 2500 2500
– nebrzděné přípojné vozidlo: 750 750 750
Maximální zatížení kulové hlavy tažného zařízení
(brzděný přívěs):100 100 100(*) U příslušné verze
(**) Jestliže je vozidlo vybaveno speciálními doplňky (tažné zařízení přípojného vozidla, atd.), jeho hmotnost naprázdno se snižuje. Při dodrženímaximálního
přípustného zatížení se tak snižuje jeho užitečná hmotnost.
(***) Nepřekračujte stanovené hodnoty zatížení. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložnéplošině tak, aby
dodržel nejvyšší povolené zatížení.
286
TECHNICKÉ ÚDAJE
7-3-2014 16:45 Pagina 286

HMOTNOSTI PODVOZKŮ BEZ KABINYVerze s nejvyšší povolenou hmotností 3300
kg115 Multijet (*)110 (*)
/130/150
Multijet
180 Multijet Power
Pohotovostní hmotnost (se všemi provozními
kapalinami, palivovou nádrží plnou na 90 % a
bez příplatkové výbavy)1245 ÷ 1360 1260 ÷ 1375 1340 ÷ 1455
Užitečná hmotnost (**)
včetně řidiče:
Nejvyšší povolená zatížení (***)
– přední náprava: 1750 1750 1750
– zadní náprava: 1900 1900 1900
– celkem: 3300 3300 3300
Celková hmotnost přípojného vozidla
– brzděné přípojné vozidlo: 2000 2000 ÷ 2500 2500
– nebrzděné přípojné vozidlo: 750 750 750
Maximální zatížení kulové hlavy tažného zařízení
(brzděný přívěs):100 100 100(*) U příslušné verze
(**) Jestliže je vozidlo vybaveno speciálními doplňky (tažné zařízení přípojného vozidla, atd.), jeho hmotnost naprázdno se snižuje. Při dodrženímaximálního
přípustného zatížení se tak snižuje jeho užitečná hmotnost.
(***) Nepřekračujte stanovené hodnoty zatížení. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložnéplošině tak, aby
dodržel nejvyšší povolené zatížení.
287
7-3-2014 16:45 Pagina 287

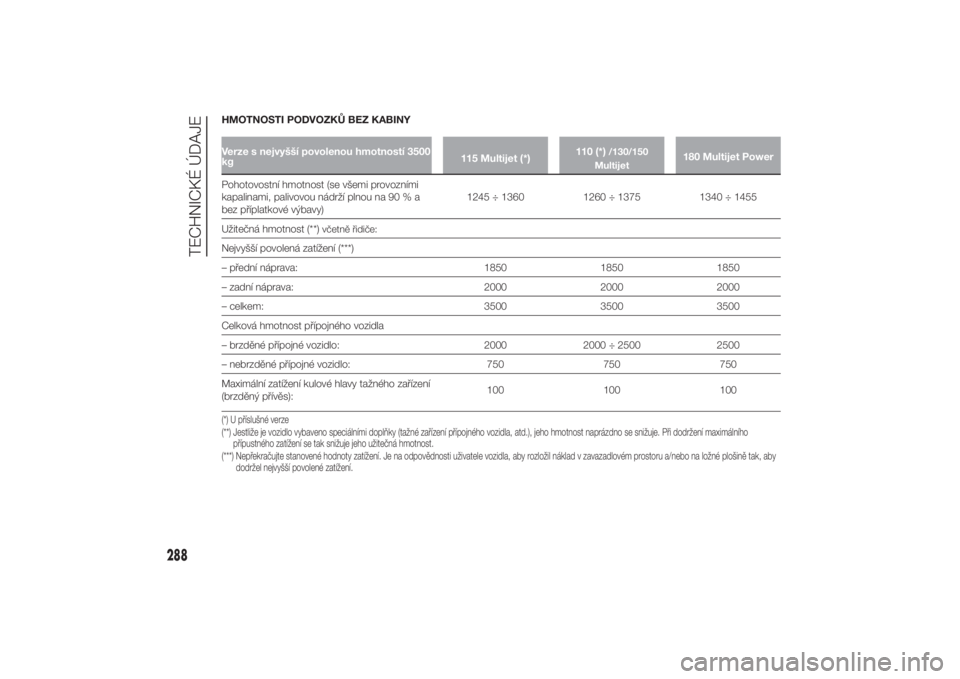

HMOTNOSTI PODVOZKŮ BEZ KABINYVerze s nejvyšší povolenou hmotností 3500
kg115 Multijet (*)110 (*)
/130/150
Multijet
180 Multijet Power
Pohotovostní hmotnost (se všemi provozními
kapalinami, palivovou nádrží plnou na 90 % a
bez příplatkové výbavy)1245 ÷ 1360 1260 ÷ 1375 1340 ÷ 1455
Užitečná hmotnost (**)
včetně řidiče:
Nejvyšší povolená zatížení (***)
– přední náprava: 1850 1850 1850
– zadní náprava: 2000 2000 2000
– celkem: 3500 3500 3500
Celková hmotnost přípojného vozidla
– brzděné přípojné vozidlo: 2000 2000 ÷ 2500 2500
– nebrzděné přípojné vozidlo: 750 750 750
Maximální zatížení kulové hlavy tažného zařízení
(brzděný přívěs):100 100 100(*) U příslušné verze
(**) Jestliže je vozidlo vybaveno speciálními doplňky (tažné zařízení přípojného vozidla, atd.), jeho hmotnost naprázdno se snižuje. Při dodrženímaximálního
přípustného zatížení se tak snižuje jeho užitečná hmotnost.
(***) Nepřekračujte stanovené hodnoty zatížení. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložnéplošině tak, aby
dodržel nejvyšší povolené zatížení.
288
TECHNICKÉ ÚDAJE
7-3-2014 16:45 Pagina 288

HMOTNOSTI PODVOZKŮ BEZ KABINYVerze s nejvyšší povolenou hmotností 3650
kg115 Multijet (*)110 (*)
/130/150
Multijet
180 Multijet Power
Pohotovostní hmotnost (se všemi provozními
kapalinami, palivovou nádrží plnou na 90 % a
bez příplatkové výbavy)1245 ÷ 1360 1260 ÷ 1375 1340 ÷ 1455
Užitečná hmotnost (**)
včetně řidiče:
Nejvyšší povolená zatížení (***)
– přední náprava: 1850 1850 1850
– zadní náprava: 2000 2000 2000
– celkem: 3650 3650 3650
Celková hmotnost přípojného vozidla
– brzděné přípojné vozidlo: 2000 2500 2500
– nebrzděné přípojné vozidlo: 750 750 750
Maximální zatížení kulové hlavy tažného zařízení
(brzděný přívěs):100 100 100(*) U příslušné verze
(**) Jestliže je vozidlo vybaveno speciálními doplňky (tažné zařízení přípojného vozidla, atd.), jeho hmotnost naprázdno se snižuje. Při dodrženímaximálního
přípustného zatížení se tak snižuje jeho užitečná hmotnost.
(***) Nepřekračujte stanovené hodnoty zatížení. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložnéplošině tak, aby
dodržel nejvyšší povolené zatížení.
289
7-3-2014 16:45 Pagina 289

PODVOZKY BEZ KABINY (verze MAXI)
Verze s nejvyšší
povolenou hmotností
3500 kgVerze s nejvyšší
povolenou hmotností
3995 kg - 4005 kg - 4250
kgVerze s
nejvyšší
povolenou
hmotností
4400 kg
110 (*)/130/
150 Multijet
180 Multijet
Power110 (*)
/130/
150 Multijet
180 Multijet
Power180 Multijet
Power
Pohotovostní hmotnost (se všemi provozními
kapalinami, palivovou nádrží plnou na 90 % a
bez příplatkové výbavy)1300 ÷ 1415 1380 ÷ 1495 1300 ÷ 1415 1380 ÷ 1495 1380 ÷ 1495
Užitečná hmotnost (**)
včetně řidiče:
Nejvyšší povolená zatížení (***)
– přední náprava: 2100 2100 2100 2100 2100
– zadní náprava: 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500 2500
– celkem: 3500 3500 4005 ÷ 4250 4005 ÷ 4250 4400
Celková hmotnost přípojného vozidla
– brzděné přípojné vozidlo: 2500 ÷ 3000 2500 ÷ 3000 2000 ÷ 2500 2000 ÷ 2500 2000
– nebrzděné přípojné vozidlo: 750 750 750 750 750
Maximální zatížení kulové hlavy tažného zařízení
(brzděný přívěs):100 ÷ 120 100 ÷ 120 100 100 100(*) U příslušné verze
(**) Jestliže je vozidlo vybaveno speciálními doplňky (tažné zařízení přípojného vozidla, atd.), jeho hmotnost naprázdno se snižuje. Při dodrženímaximálního
přípustného zatížení se tak snižuje jeho užitečná hmotnost.
(***) Nepřekračujte stanovené hodnoty zatížení. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložnéplošině tak, aby
dodržel nejvyšší povolené zatížení.
290
TECHNICKÉ ÚDAJE
7-3-2014 16:45 Pagina 290

HMOTNOSTI PODVOZKY S KABINOUVerze s nejvyšší povolenou hmotností 3000
kg115 Multijet (*)110 (*)
/130/150
Multijet
180 Multijet Power
Pohotovostní hmotnost (se všemi provozními
kapalinami, palivovou nádrží plnou na 90 % a
bez příplatkové výbavy)1545 ÷ 1660 1605 ÷ 1675 1685 ÷ 1755
Nejvyšší povolená zatížení (**)
– přední náprava: 1630 1630 1630
– zadní náprava: 1650 1650 1650
– celkem: 3000 3000 3000
Celková hmotnost přípojného vozidla
– brzděné přípojné vozidlo: 2000 2500 2500
– nebrzděné přípojné vozidlo: 750 750 750
Maximální zatížení kulové hlavy tažného zařízení
(brzděný přívěs):100 100 100(*) U příslušné verze
(**) Nepřekračujte stanovené hodnoty zatížení. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložné plošině tak, aby
dodržel nejvyšší povolené zatížení.
291
7-3-2014 16:45 Pagina 291

HMOTNOSTI PODVOZKY S KABINOUVerze s nejvyšší povolenou hmotností 3300
kg115 Multijet (*)110 (*)
/130/150
Multijet
180 Multijet Power
Pohotovostní hmotnost (se všemi provozními
kapalinami, palivovou nádrží plnou na 90 % a
bez příplatkové výbavy)1545 ÷ 1660 1605 ÷ 1675 1640 ÷ 1755
Nejvyšší povolená zatížení (**)
– přední náprava: 1750 1750 1750
– zadní náprava: 1900 1900 1900
– celkem: 3300 3300 3300
Celková hmotnost přípojného vozidla
– brzděné přípojné vozidlo: 2000 2500 2500
– nebrzděné přípojné vozidlo: 750 750 750
Maximální zatížení kulové hlavy tažného zařízení
(brzděný přívěs):100 100 100(*) U příslušné verze
(**) Nepřekračujte stanovené hodnoty zatížení. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru a/nebo na ložné plošině tak, aby
dodržel nejvyšší povolené zatížení.
292
TECHNICKÉ ÚDAJE
7-3-2014 16:45 Pagina 292
