2014 CITROEN JUMPER InstruktionsbÖcker (in Swedish)

ÅTGÄRDER
8


Byta en säkring



Säkringar


A (styrka)


Ändamål



54


-
Används ej


55


15
Eluppvärmda säten


56


15
12-voltsuttag för passagerare bak


57


10
Programmerbar extravärme


58


10
Positionsljus på sidorna


59


7,5
Pneumatisk fjädring


60


-
Används ej


61


-
Används ej


62


-
Används ej


63


10
Omkopplare för programmerbar extra värmeanordning


64


-
Används ej


65


30
Värmefläkt för programmerbar extravärme
SÄKRINGAR I STOLPEN PÅ PASSAGERARSIDAN

- Ta loss locket.

Stäng locket noga efter avslutat ingrepp.

160


Byta en säkring

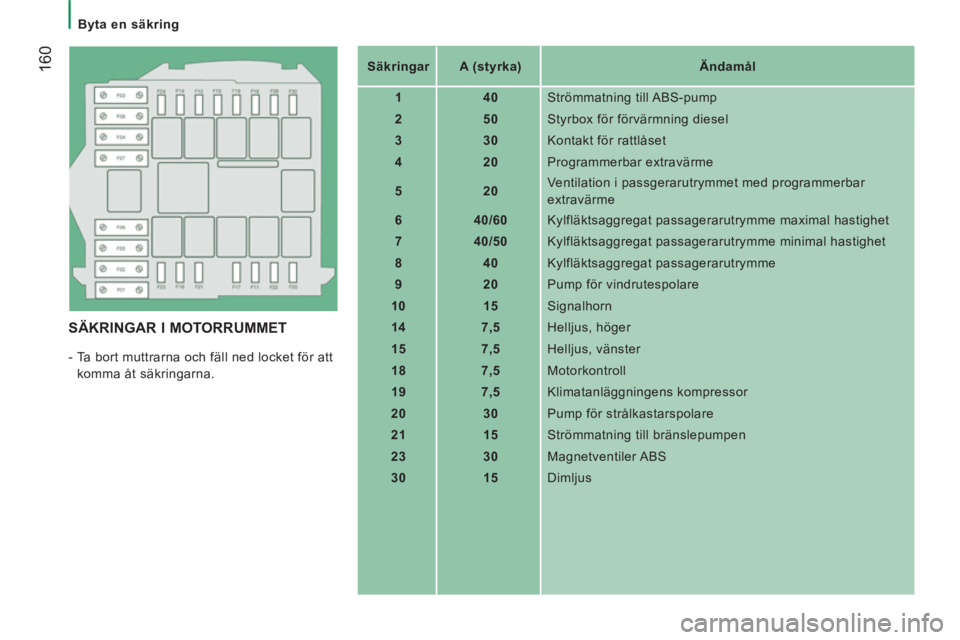

SÄKRINGAR I MOTORRUMMET

- Ta bort muttrarna och fäll ned locket för att
komma åt säkringarna.

Säkringar


A (styrka)


Ändamål



1


40
Strömmatning till ABS-pump


2


50
Styrbox för förvärmning diesel


3


30
Kontakt för rattlåset


4


20
Programmerbar extravärme


5


20
Ventilation i passgerarutrymmet med programmerbar
extravärme


6


40/60
Kylfläktsaggregat passagerarutrymme maximal hastighet


7


40/50
Kylfläktsaggregat passagerarutrymme minimal hastighet


8


40
Kylfläktsaggregat passagerarutrymme


9


20
Pump för vindrutespolare


10


15
Signalhorn


14


7,5

Helljus, höger


15


7,5
Helljus, vänster


18


7,5
Motorkontroll


19


7,5
Klimatanläggningens kompressor


20


30
Pump för strålkastarspolare


21


15
Strömmatning till bränslepumpen


23


30
Magnetventiler ABS


30


15
Dimljus

161
ÅTGÄRDER
8


Byta ett torkarblad
BYTE AV ETT TORKARBLAD

Fotstegen på stötfångaren fram ger dig
möjlighet att komma åt torkarbladen och
spolarens munstycken.
Byte av ett blad fram

Lyft upp armen.
Ta loss bladet genom att trycka på knappen
och ta bort det genom att dra det utåt.
Montera det nya bladet och kontrollera att
det sitter stadigt fast.
Fäll ned armen.
Byte av ett blad bak

Lyft upp armen, ta loss bladet.
Montera det nya bladet och fäll ned armen.

Slå på tändningen och manövrera spaken
så att torkarbladen förs till viloläge.
Kontrollera att vindrutespolarens och
strålkastarspolarens munstycken inte är
igensatta.

162


Bogsera bilen


BOGSERING AV BILEN

Utan uppl
yftning (står på 4 hjul)

I detta fall skall en bogseringsstång alltid
användas.
Baktill

Fäst stången vid den styva öglan som finns
under stötfångaren.

Framtill

Den avtagbara bogseröglan förvaras i lådan
under frampassagerarens säte.
Ta loss locket med hjälp av ett platt verktyg.
Skruva in den avtagbara bogseröglan ända
till stopp.
Ställ växelspaken i neutralläge. Om du ej gör
detta kan det leda till att vissa komponenter
i bromssystemet skadas och att bromsservo
saknas vid omstart av motorn.
Med upplyfta hjul (står på 2 hjul)

Bilen skall helst lyftas upp med ett
lyftredskap avsett för professionellt bruk.

Vid bogsering av bilen med avstängd
motor, finns varken bromsservo eller
styrservo.

164


Bilens mått

165
9
TEKNISKA DATA
DIMENSIONER
Bilen finns med 4 längder (L1..) och 3 höjder (H1..), vilket framgår av tabellerna:






Skåpbil






L1
L2
L3
L4





H1
H2
H1
H2
H2
H3
H2
H3

L Totallängd
4 963
5 413
5 998
6 363

H Totalhöjd
2 254
2 524
2 254
2 524
2 524
2 764
2 524
2 764

A Hjulavstånd
3 000
3 450
4 035

B Överhäng fram

948

C Överhäng bak
1 015
1 380

D Totalbredd (utan backspeglarna)
2 050

E Hjulvidd fram

1 810

F Hjulvidd bak

1 790

G Lasttröskelns höjd
535 till 565

I Innergolvets längd
2 670
3 120
3 705
4 070

J Maximal inre lasthöjd
1 662
1 932
1 662
1 932
1 932
2 172
1 932
2 172

K Maximal inre bredd
1 870

M Inre bredd mellan hjulhusen
1 422





Volym (m3)

8


9,5


10


11,5


13


15


15


17


Bilens mått

166





BAKDÖRRAR






L1
L2
L3
L4





H1
H2
H1
H2
H2
H3
H2
H3

N Nyttohöjd för bakdörrarna
1 520
1 790
1 520
1 790
1 790
2 030
1 790
2 030

O Nyttobredd för bakdörrarna
1 562

Bilens mått
