2014 CITROEN JUMPER InstruktionsbÖcker (in Swedish)

31
2
KLAR FÖR START
Förarplats
KONTROLLAMPOR

Vid start tänds en serie kontrollampor som en automatisk kontroll av olika funktioner. De släcks omedelbart. När motorn är i
gång blir kontrollampan en varningslampa, om den fortsätter att lysa hela tiden eller blinkar. Denna första varning kan åtföljas av
en ljudsignal och ett meddelande som visas på displayen. "Observera dessa varningar."

Kontrollampan
är
anger
Lösning - åtgärd
Service tillfälligt tänd mindre fel Kontakta CITROËN.
tänd och ett
meddelande
visas på
displayen större fel Anteckna varningsmeddelandet och kontakta CITROËN.
Parkeringsbroms -
bromsvätskenivå tänd att broms är åtdragen eller inte
helt uppsläppt När bromsen släpps upp släcks lampan.
tänd otillräcklig vätskenivå Fyll på vätska som har artikelnummer hos CITROËN.
förblir tänd, trots
korrekt nivå
Stanna omedelbart, parkera bilen, slå ifrån
tändningen och kontakta CITROËN.
+ Elektronisk
bromsfördelare tänd felaktig bromsfördelning Stanna omedelbart. Kontakta CITROËN.
Låg
kylvätskenivå tänd otillräcklig vätskenivå Parkera bilen och slå ifrån tändningen. Låt motorn
kallna. Rubrik 7, avsnitt "Nivåer". Kontakta CITROËN .

32


Förarplats

Kontrollampan
är
anger
Lösning - åtgärd
Kylvätske-
temperatur tänd och visaren
i det röda fältet onormal förhöjning Parkera bilen och slå ifrån tändningen, låt kretsen kylas
av. Kontrollera nivån visuellt.
på H i det röda
fältet kylvätsketemperatur Rubrik 7, avsnitt "Nivåer". Kontakta CITROËN.
Motoroljetryck tänds under
körning otillräckligt tryck Parkera bilen och slå ifrån tändningen, låt
smörjsystemet kylas av före kontroll av nivån. Rubrik 7,
avsnitt "Nivåer".
förblir tänd, trots
korrekt nivå ett större fel Kontakta CITROËN .
blinkar i några
sekunder och
ett meddelande
visas på
displayen snart dags för service Se listan över kontroller i servicehäftet och lämna in
bilen på service hos CITROËN.
Batteriets
laddning tänd ett funktionsfel i
laddningskretsen Granska batteriets kabelskor… Rubrik 8, avsnitt
"Batteri".
förblir tänd,
med fast eller
blinkande sken
trots kontrollerna defekt krets, funktionsfel i
tändningen eller insprutningen Kontakta CITROËN .
Detektering av
öppning tänd dåligt stängd dörr eller lucka Kontrollera stängningen av hyttens dörrar, bakdörrarna
och sidodörren samt motorhuven.

33
2
KLAR FÖR START
Förarplats

Kontrollampan
är
anger
Lösning - åtgärd

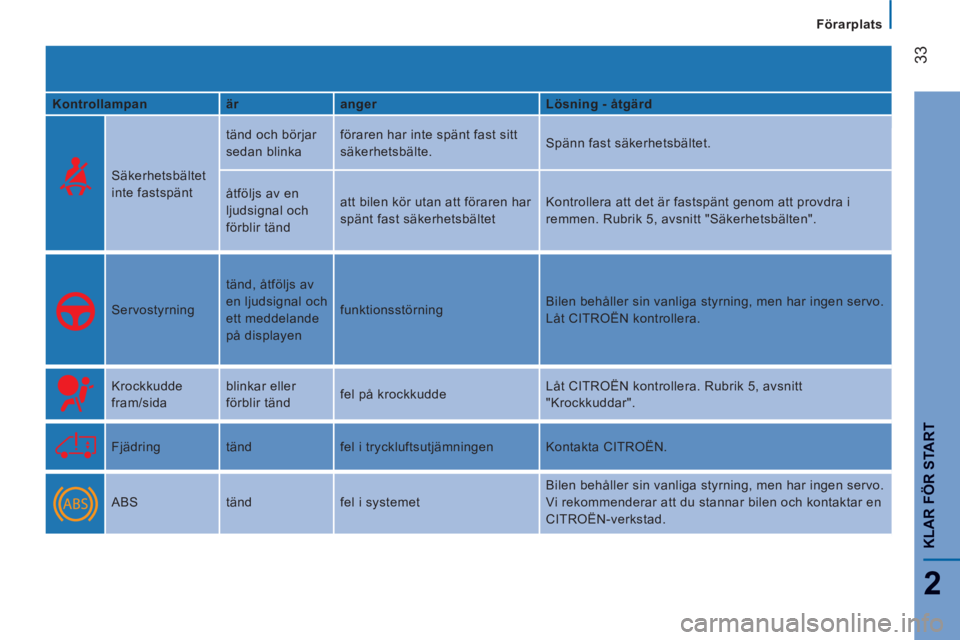

Säkerhetsbältet
inte fastspänt tänd och börjar
sedan blinka föraren har inte spänt fast sitt
säkerhetsbälte. Spänn fast säkerhetsbältet.
åtföljs av en
ljudsignal och
förblir tänd att bilen kör utan att föraren har
spänt fast säkerhetsbältet Kontrollera att det är fastspänt genom att provdra i
remmen. Rubrik 5, avsnitt "Säkerhetsbälten".

Servostyrning tänd, åtföljs av
en ljudsignal och
ett meddelande
på displayen funktionsstörning Bilen behåller sin vanliga styrning, men har ingen servo.
Låt CITROËN kontrollera.

Krockkudde
fram/sida blinkar eller
förblir tänd fel på krockkudde Låt CITROËN kontrollera. Rubrik 5, avsnitt
"Krockkuddar".

Fjädring tänd fel i tryckluftsutjämningen Kontakta CITROËN.


ABS tänd fel i systemet Bilen behåller sin vanliga styrning, men har ingen servo.
Vi rekommenderar att du stannar bilen och kontaktar en
CITROËN-verkstad.

34


Förarplats

Kontrollampan
är
anger
Lösning - åtgärd


ASR/ESP blinkar funktion Systemet optimerar drivkraften och möjliggör en bättre
stabilitet av styrningen av bilen.
tänd, åtföljd av
en ljudsignal och
ett meddelande
på displayen. funktionsstörning eller fel på
backstarthjälpen .
Kontakta CITROËN
Rubrik 5, avsnitt "Säkerhet vid körning".
tänd. fel på ITC antispinnsystemet.


Partikelfilter tänd regenerering av partikelfiltret Vi rekommenderar att du låter motorn gå tills lampan
släcks, så att regenereringsfasen slutförs. Rubrik 7,
avsnitt "Kontroller".

Avgasrening tänd fel i systemet Låt CITROËN snarast göra en kontroll.


Bortkoppling av
passagerkrockkudden
fram tänd avsiktlig bortkoppling av
krockkudden när en bilbarnstol
monteras i bakåtvänt läge Konfigurera med menyn MODE i färddatorn. Rubrik 4,
avsnitt "Funktionsläge".

Elektronisk
startspärr tänd att tändningsnyckeln inte känns
igen.
Det går inte att starta bilen. Byt nyckel och låt kontrollera den felaktiga nyckeln av
CITROËN. Rubrik 2, avsnitt "Dörrar och luckor".

Bromsbelägg
fram tänd att bromsbeläggen är utslitna Byt ut bromsbeläggen på en CITROËN-verkstad.

35
2
KLAR FÖR START
Förarplats

Kontrollampan
är
anger
Lösning - åtgärd
Förekomst
av vatten i
bränslefiltret tänd, åtföljs av
ett meddelande
på displayen vatten i bränslefiltret Töm filtret på en CITROËN-verkstad. Rubrik 7, avsnitt
"Kontroller".
Bränslereserv tänd med
visaren i fält E att bränslereserven är påbörjad Tänk på att tanka snart. Uppskattningen av det som
finns kvar av bränslereserven är en parameter som är
beroende av körsättet, vägprofilen, den tid som förflutit
och den sträcka som körts sedan lampan tändes.
blinkar funktionsstörning Kontakta CITROËN.
Förvärmning
diesel tänd att klimatförhållandena kräver
förvärmning Vänta tills kontrollampan släcks innan du kopplar in
startmotorn.
Halvljus
tänd manuellt val Vrid ringen på belysningsspaken till det andra läget.
Helljus aktivering av spaken mot dig Dra i spaken för att återgå till halvljus.

36


Förarplats

Kontrollampan
är
anger
Lösning - åtgärd
Körriktningsvisare i blinkläge med
summer ändring av körriktning med
belysningsreglaget till vänster
om ratten Till höger: tryck reglaget uppåt.
Till vänster: tryck reglaget nedåt.
Dimljus fram tänd att knappen på mittkonsolen är
aktiverad Manuellt val.
Dimljusen fungerar endast om halvljusen är tända.
Dimljus bak tänd att knappen på mittkonsolen är
aktiverad Manuellt val. Dimljusen fungerar endast om halvljusen
är tända. Vid normal sikt ska ljusen släckas.
Farthållare tänd att farthållaren är aktiverad Manuellt val.
Rubrik 3, avsnitt "Reglage under ratten".
Defekt
glödlampa eller
lampa tänd, åtföljs av
ett meddelande
på displayen en eller flera lampor defekta Låt byta glödlampan.
Rubrik 8, avsnitt "Byta lampa" eller kontakta CITROËN.
Parkeringshjälp
bak tänd fel i systemet Hjälpsignalen är inte aktiv.
Låt CITROËN-verkstad kontrollera snarast.

37
2
KLAR FÖR START
Förarplats

Display
visar
anger
Lösning - åtgärd


Temperatur/halt
väglag kontrollampan
för halt väglag,
temperaturen
blinkar åtföljd av
ett meddelande
på displayen klimatförhållanden som kan
leda till isbildning på körbanan Var ännu vaksammare och undvik häftig bromsning.
Rubrik 5, avsnitt "Säker körning".

Datum 11:00:00 en inställning: av
datum, av tid konfigurering i menyn MODE Rubrik 4, avsnitt "Funktionsläge".


Inställning av
strålkastarhöjd inställning av
strålkastarna läge mellan 0 och 3 beroende
på last Ställ in med reglaget på instrumentpanelen. Rubrik 3,
avsnitt "Reglage under ratten".

Nyckelsymbol nyckelsymbol
som förblir tänd dags för servicebesök Se listan över kontroller i servicehäftet. Lämna in bilen
på service hos CITROËN.

Stop & Start tänd. stoppläget för motorn aktiverat
sedan bilen stannat. När du vill åka vidare, släcks kontrollampan och motorn
startar igen automatiskt i läge START.
blinkar några
sekunder och
släcks sedan. stoppläget eller automatisk
aktivering av startläget är
tillfälligt bortkopplade. Särskilda fall för stopp- och startläge. Se motsvarande
avsnitt.

38


Förarplats

BRÄNSLEMÄTARE

Bränslenivån kontrolleras varje gång
tändningsnyckeln vrids till körläge.
Mätaren är placerad på:


- F (Full
- full

): tanken är full, cirka
90 liter.

- E (Empty - tom): bränslereserven är
påbörjad, kontrollampan lyser med fast
sken.

Det finns cirka 11 liter kvar i tanken då
kontrollampan för bränslereserven tänds.
Tankar med olika volymer (60 och 125 liter)
finns som tillval.
KYLVÄTSKETEMPERATUR

Om visaren befinner sig mellan C
(Cold - kallt) och H (Hot - vramt)
är
funktionen normal.
I speciellt krävande användningsförhållanden
och i varma klimat kan visaren närma sig den
röda delen av skalan.
- vänta tills motorn kylts av innan du
kontrollerar nivån och fyll på kylvätska
vid behov. Ta hänsyn till följande råd:
Kylsystemet är under tryck. För att
undvika risker för brännskador bör du
skruva loss locket två varv, så att trycket
sjunker.
Då trycket har fallit kontrollerar du nivån och
tar av locket för att fylla på.
Om visaren är kvar i det röda fältet bör du
kontakta CITROËN.
Se rubrik 7 i avsnittet "Nivåer".
Se rubrik 7 i avsnittet "Bränsle".
Vad kan man göra om visaren går in i det
röda fältet eller om kontrollampan tänds:


- stanna bilen omedelbart och slå ifrån
tändningen. Kylfläkten kan fortsätta att
fungera ännu en viss tid, upp till
ca 10 minuter.
AVGASRENING

EOBD (European On Board Diagnosis) är
ett europeiskt diagnossystem. Det uppfyller
bland annat standarderna för utsläpp av:


- CO (kolmonoxid)

- HC (obrända kolväten)

- NOx (kväveoxider) eller partiklar, som
registreras av de syresensorer som
sitter före och efter katalysatorerna.
Föraren informeras om
funktionsstörningar i
avgasreningen genom att
motsvarande kontrollampa tänds
på instrumentgruppen.
Det föreligger då risk att katalysatorn
skadas. Låt CITROËN kontrollera.
