2014 CITROEN C4 SPACETOURER Priručnik (in Serbian)

279
7
Praktične informacije












Zamena sijalice

Sa ubodnim sijalicama H7... , poštujte obavezno njihov položaj da bisteobezbedili bolji kvalitet osvetljenja.



Opasnost od strujnog udara

Zamena ksenon sijalice (D5S-25W) treba da se izvrši u ser visnoj mrežiCITROËN ili kod servisera stručniom servisu.



Prednja svetla
Model sa ksenon farovima
1.Oborena direkcionalna svetla(D5S-25W).2.Duga svetla (H7-55W).3.Dnevna svetla / poziciona
(6 elektroluminescentnih LED dioda).4.Migavci
(6 elektroluminescentnih LED dioda).5.Farovi za maglu (H11- 55W).
Model sa halogenim farovima
1.Kratka svetla (H7-55W).2.Kratka svetla (H7-55W).3.Dnevna svetla / poziciona (4 elektroluminescentne LED diode).4. Migavci (PWY24W).5.Farovi za maglu (H11- 55W).
U određenim klimatskim uslovima (niska temperatura, vlažnost), prisustvo izmaglice na površini prednjih i zadnjih stakala farova je normalno ; ona će nestati nekoliko minuta nakon paljenja svetala.



Zamena LED dioda

Za zamenu ovog tipa sijalica, obratite seservisnoj mreži CITROËN ili stručnom servisu
.

280
Praktične informacije

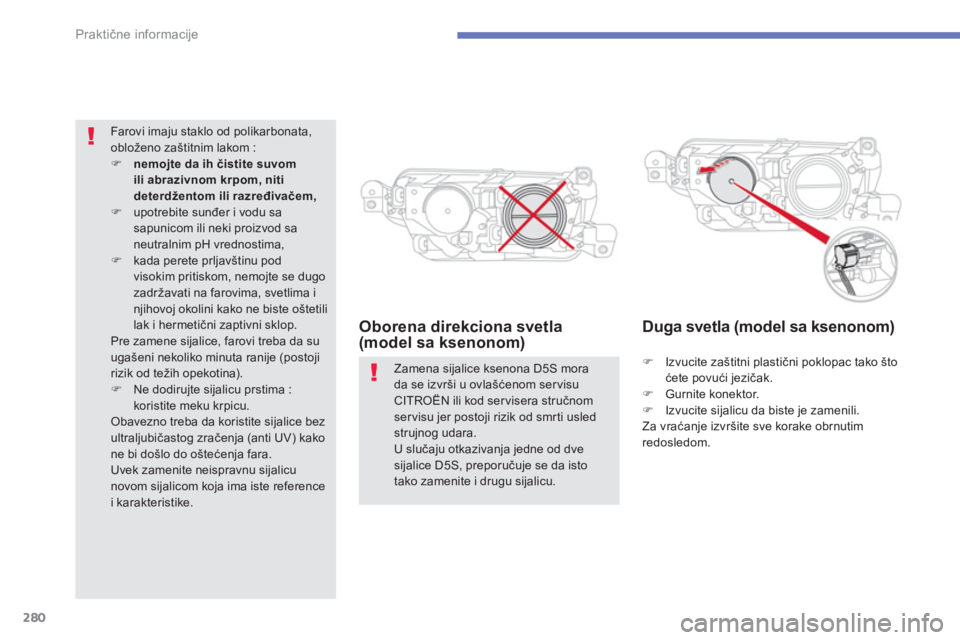

Oborena direkciona svetla(model sa ksenonom)






Duga svetla (model sa ksenonom)
)Izvucite zaštitni plastični poklopac tako što ćete povući jezičak. )Gurnite konektor. )Izvucite sijalicu da biste je zamenili.
Za vraćanje izvršite sve korake obrnutim
redosledom.

Zamena sijalice ksenona D5S morada se izvrši u ovlašćenom servisuCITROËN ili kod ser visera stručnomservisu jer postoji rizik od smr ti usledstrujnog udara.U slučaju otkazivanja jedne od dvesijalice D5S, preporučuje se da istotako zamenite i drugu sijalicu.



Farovi imaju staklo od polikarbonata, obloženo zaštitnim lakom :)nemojte da ih čistite suvom ili abrazivnom krpom, niti deterdžentom ili razređivačem,)upotrebite sunđer i vodu sa sapunicom ili neki proizvod saneutralnim pH vrednostima,)kada perete prljavštinu pod visokim pritiskom, nemojte se dugozadržavati na farovima, svetlima i njihovoj okolini kako ne biste oštetililak i hermetični zaptivni sklop.
Pre zamene sijalice, farovi treba da su ugašeni nekoliko minuta ranije (postoji rizik od težih opekotina). )Ne dodirujte sijalicu prstima : koristite meku krpicu.
Obavezno treba da koristite sijalice bez ultraljubičastog zračenja (anti UV) kakone bi došlo do oštećenja fara. Uvek zamenite neispravnu sijalicunovom sijalicom koja ima iste reference i karakteristike.

281
7
Praktične informacije
Oborena svetla (halogenska)
)
Izvucite zaštitni plastični poklopac tako što ćete povući jezičak.)
Gurnite konektor.)
Izvucite sijalicu da biste je zamenili.
Za vraćanje izvršite sve korake obrnutimredosledom.

Duga svetla (halogenska)
)
Okrenite plastični poklopac za zaštitu da
biste ga izvukli.
) Otkačite konektor. )
Skinite spone. )
Izvucite sijalicu da biste je zamenili.
Za postavljanje sijalice, izvršite sve korake obrnutim redosledom.
Dnevna svetla / poziciona
Za zamenu ovog tipa sijalica sa diodama,obratite se servisnoj mreži CITROËN ili stručnom servisu.
U ser visnoj mre

282
Praktične informacije
Sijalica migavaca se nalazi ispod prednjeg fara. )Okrenite nosač sijalice za četvrt kruga u
suprotnom smeru od kazaljke na satu.)Izvucite nosač sijalice. )Zamenite neispravnu sijalicu.
Za vraćanje, obavite navedene radnje obrnutim redosledom.

Pokazivači pravca Farovi za maglu
)Otkačite ratkapnu teko što ćete povućigornji deo. )Odvrnite dva zavrtnja da biste izvukli blok.)Odvrnite za četvrtinu kruga nosač sijalice. )Izvucite nosač sijalice. )Vratite gumeni čep.
Da biste sve ponovo namestili, izvršite ove
radn
je obrnutim redosledom i pritisnite
ratkapnu da biste je vratili na mesto.


Brzo treptanje kontrolne lampice migavaca (desnog ili levog) pokazuje naneispravnost jedne od sijalica.
Migavci (elektroluminescentnih LED dioda)
Za zamenu ovog tipa svetala, obratite se
ovlašćenom servisu CITROËN ili ser viseru stručni servis.

283
7
Praktične informacije

Za zamenu LED diode, morate se obratiti seservisnoj mreži CITROËN ili stručnom servisu.
Svetla na spoljašnjim
retrovizorima
Promena bočnih repetitoraugrađenog migavca

Da biste zamenili ove sijalice, morate se obratiti servisnoj mreži CITROËN ili stručnom servisu.
1. Pokazivači pravca
(PY21W žuti).2. Poziciona svetla / svetla za maglu (P21/5W).
Zadnja svetla



Zamena LED dioda

Za zamenu ovog tipa sijalica, obratitese ser visnoj mreži CITROËN ili stručnom servisu.3. Stop svetla / poziciona svetla (elektroluminescentne LED diode).4. Svetla za vožnju u nazad (W16W).5. Pokazivači pravca (PY21W).
Model sa svetlima sa LED sijalicama
3. Stop svetla / poziciona svetla (P21/5W).4. Svetla za vožnju u nazad (W16W).5. Pokazivači pravca (PY21W).

Model sa svetlima sa sijalicama

284
Praktične informacije
Svetla na poklopcu prtljažnika
Model sa svetlima sa LED sijalicama
Pronađite neispravnu sijalicu. )Otvorite prtljažnik. )Izvucite pristupni otvor.
Model sa svetlima sa sijalicama
) Odvrnite tri zavrtnja za pričvršćivanje Asvetla. )
Otkačite konektor. )
Pažljivo izvadite svetlo spolja pritiskom nakopču za pričvršćivanje B.
)Okrenite držač sijalice za četvrt kruga usmeru suprotnom od kazaljke na satu i
izvadite ga. )Zamenite sijalicu.
Za vraćanje, ponovite postupak obrnutim
redosledom.

285
7
Praktične informacije
1. Pokazivači pravca (PY21W žuti).2. Poziciona svetla / svetla za maglu(P21/5W).
Zadnja svetla
3. Poziciona svetla (elektroluminescentne
diode-LED).4. Stop svetla (elektroluminescentne
diode -LED).5. Pokazivači pravca (PY21W).
6. Svetlo za kretanje unazad (elektroluminescentne diode-LED).

Model sa svetlima sa LED sijalicama
3. Svetlo za kretanje unazad (P21/5W).4. Stop svetla / poziciona svetla (P21/5W).5. Pokazivači pravca (PY21W).6. Svetlo za kretanje unazad (P21W).
Model sa svetlima sa sijalicama

286
Praktične informacije

















Svetla na poklopcu prtljažnikaModel sa svetlima sa LED sijalicama
Model sa svetlima sa sijalicama Pronađite neispravnu si
jalicu. )Otvorite prtljažnik. )Izvucite pristupni otvor.
)
Odvrnite tri zavrtnja za pričvršćivanje Asvetla. )
Otkačite konektor. )
Pažljivo izvadite svetlo iz ležišta.)
Okrenite držač sijalice za četvrt kruga u
smeru suprotnom od kazaljke na satu i
izvadite ga.) Zamenite sijalicu.
Za vraćanje, ponovite postupak obrnutimredosledom.
