2014 CITROEN C4 CACTUS Návod na použitie (in Slovak)

223
E3_sk_Chap10_verifications_ed01-2014
Kontrola hladín
Počas zásahov pod kapotou motora buďte opatrný, pretože niektoré zóny motora môžu byť
extrémne horúce (riziko popálenia) a ventilátor sa môže v ktoromkoľvek okamihu uviesť do
činnosti (aj pri vypnutom zapaľovaní).
Hladina oleja
Táto kontrola sa vykonáva
pri zapnutom zapaľovaní
prostredníctvom ukazovateľa hladiny
oleja na združenom prístroji alebo
manuálnou odmerkou oleja.Výmena motorového oleja
Frekvencia vykonávania tohto úkonu je
vyznačená v servisnej a záručnej knižke.
Vyhnite sa použitiu aditív v motorových olejoch,
zabezpečíte tým bezporuchovosť motorov a
zariadení na znižovanie škodlivín.
Špecifické vlastnosti oleja
Olej musí zodpovedať vášmu typu motora a byť
v súlade s odporúčaniami výrobcu.
Pravidelne kontrolujte všetky hladiny podľa servisnej a záručnej knižky. Ak neexistujú iné pokyny, hladiny v prípade potreby doplňte.
Pri veľkom poklese hladiny si dajte skontrolovať príslušný okruh v sieti CITROËN alebo v kvalifikovanom servise.
Manuálna odmerka
2 rysky hladiny na odmerke:
A = maximálna hladina.
Ak je prekročená táto ryska,
obráťte sa na servisnú
sieť CITROËN alebo na
kvalifikovaný servis.
B = minimálna hladina.
Hladinu oleja doplňte cez
plniaci otvor olejom určeným
pre váš typ motora. Hladina
nesmie byť nikdy nižšia ako
táto ryska.
Správne je vykonaná len vtedy, ak je vozidlo v
horizontálnej polohe a s vypnutým motorom po
dobu minimálne 30

minút.
V období medzi dvoma prehliadkami
(alebo výmenami oleja) je normálne
túto hladinu doplniť. CITROËN vám
odporúča kontrolu úrovne hladiny oleja
a jej prípadné doplnenie po najazdení
každých 5

000

km.
Po doplnení oleja bude pri zapnutí
zapaľovania vykonaná kontrola
prostredníctvom ukazovateľa hladiny
oleja na združenom prístroji. Táto
kontrola nie je platná po dobu 30

minút
od doplnenia hladiny.
10
Kontroly

224
E3_sk_Chap10_verifications_ed01-2014
Hladina chladiacej
kvapaliny
Hladina tejto kvapaliny sa musí
nachádzať v blízkosti označenia
„MA XI“, ale nesmie ho v žiadnom
prípade prekročiť.
Chladiaci okruh je pod tlakom, v prípade
potreby zásahu počkajte minimálne jednu
hodinu od vypnutia motora.
Riziko popálenia obmedzíte tak, že
odskrutkujete uzáver o dve otáčky a počkáte
na pokles tlaku. Akonáhle tlak poklesol, môžete
uzáver odstrániť a doplniť hladinu chladiacej
kvapaliny.Výmena chladiacej kvapaliny
Táto kvapalina si nevyžaduje výmenu.
Hladina tejto kvapaliny sa musí
nachádzať neďaleko označenia
„MA XI“. V opačnom prípade
skontrolujte stav opotrebovania
brzdových doštičiek.
Hladina brzdovej kvapaliny
Výmena brzdovej kvapaliny
Frekvencia vykonávania tohto úkonu je
vyznačená v servisnej a záručnej knižke.
Charakteristika kvapaliny
Táto kvapalina musí byť v súlade s
odporúčaniami výrobcu. Po vypnutí motora sa môže ventilátor
uviesť do činnosti: dajte pozor na veci
alebo oblečenie, ktoré by sa mohli zachytiť
do vr tuľky ventilátora. Ak je motor zahriaty, teplota chladiacej
kvapaliny je regulovaná motoventilátorom.
Charakteristika kvapaliny
Táto kvapalina musí byť v súlade s
odporúčaniami výrobcu.
K

225
E3_sk_Chap10_verifications_ed01-2014
Vyhnite sa predĺženému kontaktu oleja
a opotrebovaných kvapalín s pokožkou.
Väčšina týchto kvapalín je zdraviu
škodlivá, dokonca korozívna.
Nikdy nevyhadzujte olej a opotrebované
kvapaliny do kanalizácie alebo priamo
na zem.
Vypustite opotrebovaný olej do
kontajnerov určených na tento účel,
ktoré sa nachádzajú v sieti CITROËN
alebo v kvalifikovanom servise.
Opotrebované produkty
Dodatok
Doplnenie tejto prísady sa musí urobiť
bezpodmienečne a bezodkladne v servisnej
sieti CITROËN alebo v kvalifikovanom servise.
Hladina aditíva do nafty
(dieselový motor s filtrom
na pevné častice)
Minimálna hladina nádržky
aditíva je signalizovaná trvalým
rozsvietením tejto kontrolky,
doprevádzanej zvukovým signálom
a správou o príliš nízkej hladine
aditíva filtra na pevné častice.
Charakteristika kvapaliny
Aby bolo čistenie optimálne a nedochádzalo
k zamŕzaniu kvapaliny, nesmie sa na
doplňovanie alebo výmenu tejto kvapaliny
použiť voda.
V zimnom období sa odporúča používať
kvapalinu na báze etanolu alebo metanolu.
Hladina kvapaliny
ostrekovača skiel
Kvapalinu priebežne dopĺňajte.
10
Kontroly

226
E3_sk_Chap10_verifications_ed01-2014
Kontroly
Batéria 12 V
Batéria si nevyžaduje údržbu.
Skontrolujte však čistotu a
dotiahnutie svoriek, predovšetkým v
letnom a zimnom období.Informácie týkajúce sa frekvencie
výmeny týchto prvkov nájdete v
servisnej a záručnej knižke.
Vzduchový a interiérový filter
Olejový filter vymieňajte vždy pri
výmene oleja.
Frekvenciu výmeny oleja nájdete v
servisnej a záručnej knižke.
Olejový filterPrítomnosť tohto štítku, najmä pri funkcii
Stop & Start, indikuje používanie olovenej
12
V batérie, ktorá je založená na osobitnej
technológii, vyznačuje sa osobitnými
charakteristikami a v prípade potreby výmeny
alebo odpojenia si vyžaduje výlučne zásah
servisnej siete CITROËN alebo kvalifikovaného
servisu. Ak nie je uvedené inak, kontrolujte tieto prvky podľa servisnej a záručnej knižky a podľa typu motora vo vašom vozidle.
V opačnom prípade si ich dajte skontrolovať v sieti CITROËN alebo v kvalifikovanom servise.
V závislosti od okolitého prostredia (prašné
prostredie...) a od použitia vozidla ( jazda v
meste...) ich vymieňajte dvakrát častejšie,
ak je to potrebné .
Zanesený interiérový filter môže obmedziť
výkonnosť klimatizačného systému a spôsobiť
vznik neželaných pachov.
Filter na pevné častice (Diesel)
Neprerušované svietenie tejto
kontrolky sprevádzané výstražnou
správou signalizuje počiatočné
štádium zanesenia filtra na pevné
častice.
Hneď, ako vám to jazdné podmienky
umožnia, zregenerujte filter tak, že
budete jazdiť rýchlosťou minimálne
60
km/h až do okamihu zhasnutia
ko nt r o lk y.
V prípade, ak kontrolka ostane
rozsvietená i naďalej, signalizuje to
nedostatočnú hladinu aditíva. Pozrite
kapitolu „Hladina aditíva do benzínu“.
Na novom vozidle sú prvé operácie
regenerácie časticového filtra
sprevádzané zápachom „spáleniny“,
ktorý je úplne normálny.
Po predĺženej jazde vozidla
veľmi nízkou rýchlosťou alebo na
voľnobežných otáčkach môžete
v ojedinelých prípadoch pri
akcelerácii spozorovať vodné výpary,
vychádzajúce z výfuku. Tieto výpary
nemajú žiaden vplyv na správanie sa
vozidla a na životné prostredie.
V prípade zásahu na batérii si pozrite
rubriku „Batéria 12

V “, kde sa oboznámite
s opatreniami, ktoré je potrebné dodržiavať
pred odpojením a tiež po opätovnom zapojení
batérie.
K

227
E3_sk_Chap10_verifications_ed01-2014

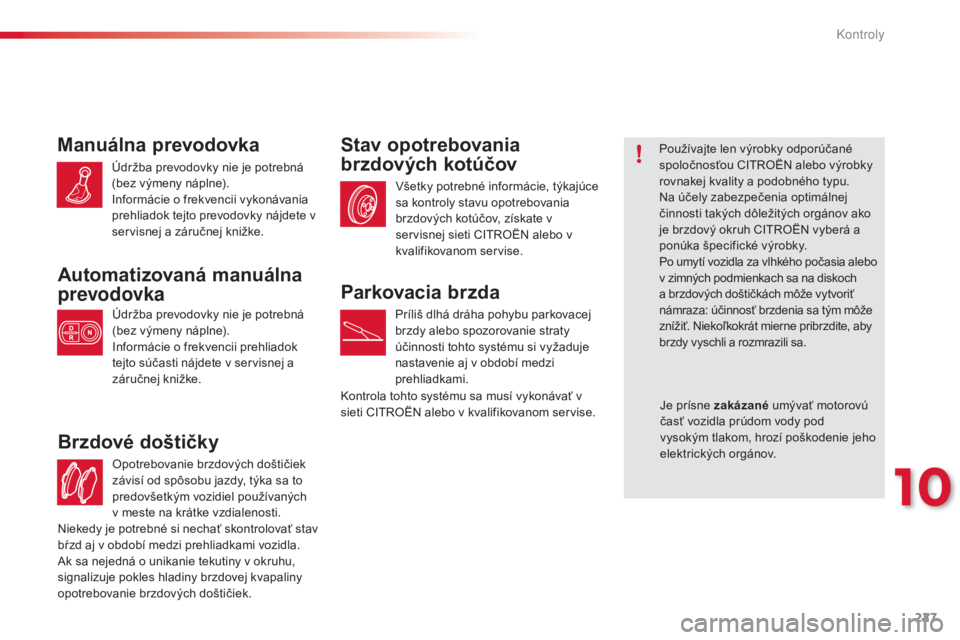

Opotrebovanie brzdových doštičiek
závisí od spôsobu jazdy, týka sa to
predovšetkým vozidiel používaných
v meste na krátke vzdialenosti.
Brzdové doštičky
Všetky potrebné informácie, týkajúce
sa kontroly stavu opotrebovania
brzdových kotúčov, získate v
servisnej sieti CITROËN alebo v
kvalifikovanom servise.
Stav opotrebovania
brzdových kotúčovPoužívajte len výrobky odporúčané
spoločnosťou CITROËN alebo výrobky
rovnakej kvality a podobného typu.
Na účely zabezpečenia optimálnej
činnosti takých dôležitých orgánov ako
je brzdový okruh CITROËN vyberá a
ponúka špecifické výrobky.
Po umytí vozidla za vlhkého počasia alebo
v zimných podmienkach sa na diskoch
a brzdových doštičkách môže vytvoriť
námraza: účinnosť brzdenia sa tým môže
znížiť. Niekoľkokrát mierne pribrzdite, aby
brzdy vyschli a rozmrazili sa.Manuálna prevodovka
Údržba prevodovky nie je potrebná
(bez výmeny náplne).
Informácie o frekvencii vykonávania
prehliadok tejto prevodovky nájdete v
servisnej a záručnej knižke.
Automatizovaná manuálna
prevodovka
Údržba prevodovky nie je potrebná
(bez výmeny náplne).
Informácie o frekvencii prehliadok
tejto súčasti nájdete v servisnej a
záručnej knižke.
Parkovacia brzda
Príliš dlhá dráha pohybu parkovacej
brzdy alebo spozorovanie straty
účinnosti tohto systému si vyžaduje
nastavenie aj v období medzi
prehliadkami.
Kontrola tohto systému sa musí vykonávať v
sieti CITROËN alebo v kvalifikovanom servise. Je prísne zakázané
umývať motorovú
časť vozidla prúdom vody pod
vysokým tlakom, hrozí poškodenie jeho
elektrických orgánov.
Niekedy je potrebné si nechať skontrolovať stav
bŕzd aj v období medzi prehliadkami vozidla.
Ak sa nejedná o unikanie tekutiny v okruhu,
signalizuje pokles hladiny brzdovej kvapaliny
opotrebovanie brzdových doštičiek.
10
Kontroly

228
E3_sk_Chap11_caracteristiques_techniques_ed01-2014
MotoryVTi 75VTi 82e-VTi 82 e-THP 110
Prevodovky Manuálna
(5-stupňová) Manuálna
(5-stupňová)
Automatizovaná manuálna(5-stupňová) Manuálna
(5-stupňová)
Typy varianty verzie OHMUOHMZOHNZ
Odstraňovanie znečistenia euro 5euro 5euro 6euro 6
Objem valcov (cm
3) 1 1991 1991 199
Vŕ tanie x zdvih (mm) 75
x 90,575
x 90,575
x 90,5
Max. výkon: norma EHK (kW)* 5560 81
Otáčky max. výkonu (ot /min) 5
7505
7506
250
Max. krútiaci moment: norma EHK (Nm) 11 6118205
Otáčky max. krútiaceho momentu (ot /min) 2
7502
7501
750
Palivo BezolovnatéBezolovnatéBezolovnaté
Katalyzátor ánoánoáno
Motor (s výmenou filtračnej zložky) 3,253,25 3,5
*

M

aximálny výkon zodpovedá hodnote homologizovanej na skúšobnej stolici motorov v súlade s podmienkami stanovenými európskym nariadením
(smernica 1999/99/ES).
BENZÍNOVÉ motory a prevodovky
Technick

229
E3_sk_Chap11_caracteristiques_techniques_ed01-2014
* Pohotovostná hmotnosť sa rovná hmotnosti bez nákladu + vodič (75 kg).
M otory
VTi 75VTi 82e-VTi 82 e-THP 110
Prevodovky Manuálna
(5-stupňová) Manuálna
(5-stupňová)
Automatizovaná manuálna (5-stupňová)Manuálna
(5-stupnová)
Typ varianty verzie OHMUOHMZOHNZ
-

H

motnosť bez nákladu 965965 9751
020
-

P

ohotovostná hmotnosť* 1

040 1

040 1

050 1
095
- Maximálna technicky povolená hmotnosť (MTAC)1 500 1 5001 5101 555
-

M

aximálna povolená hmotnosť jazdnej
súpravy (MTR A)
sklon vozovky 12% 1 900
1 900
1 910
2 155
-

B
rzdený príves (v limite MTR A)
sklon vozovky 10% alebo 12% 825
825825825
-

N
ebrzdený príves 520520 525545
-

O
dporúčané zaťaženie na čape ťažného
zariadenia (vlečenie) 55
555555
Hmotnosti a vlečné zaťaženia (v kg) pre BENZÍNOVÉ motory
Uvedené hodnoty MTR A a vlečné zaťaženia sú platné pre maximálnu nadmorskú výšku 1000 metrov; spomínané vlečné zaťaženie musí byť
z redukované o 10 % každých ďalších 1000 výškových metrov.
V prípade ťahajúceho vozidla je zakázané prekročenie rýchlosti 100
km/h (dodržiavajte legislatívu platnú vo vašej krajine).
Príliš vysoké vonkajšie teploty môžu spôsobiť zníženie výkonu vozidla z dôvodu ochrany motora; ak je vonkajšia teplota vyššia ako 37
°C, obmedzte
vlečné zaťaženie.
11
T

230
E3_sk_Chap11_caracteristiques_techniques_ed01-2014
Motorye- HDi 92 Blue HDi 115
Prevodovky Automatizovaná manuálna
(6-stupňová) Manuálna
(5-stupňová)
Typy varianty verzie O9HPOBHY
Odstraňovanie znečistenia euro 5euro 6
Objem valcov (cm
3) 1 5601 560
Vŕ tanie x zdvih (mm) 75
x 88,375
x 88,3
Max. výkon: norma EHK (kW)* 6870
Otáčky max. výkonu (ot /min) 3
7503
500
Max. krútiaci moment: norma EHK (Nm) 230254
Otáčky max. krútiaceho momentu (ot /min) 1
7501
750
Palivo NaftaNafta
Katalyzátor ánoáno
Filter na pevné častice ánoáno
Kapacita motorového oleja s výmenou filtračnej
zložky (v litroch) 3,75
3,75
*

M

aximálny výkon zodpovedá hodnote homologizovanej na skúšobnej jednotke pre motory v závislosti od podmienok stanovených európskym
nariadením (smernica 1999/99/ES).
DIESELOVÉ motory a prevodovky
Technick
