103
E3_es_Chap05_conduite_ed01-2014
El parpadeo de unos guiones revela un fallo de
funcionamiento del regulador.
Lleve a revisar el sistema a la red CITROËN o
a un taller cualificado.
Anomalía de
funcionamiento Neutralización
F Gire la ruedecilla 1 hasta la posición "0". L
a indicación de la información asociada al
regulador desaparece. Cuando el regulador esté activado,
tenga cuidado si mantiene pulsada
una de las teclas de modificación de
la velocidad programada, ya que ello
podría ocasionar un cambio brusco de
la velocidad del vehículo.
No utilice el regulador de velocidad en
firme deslizante ni en condiciones de
circulación densa.
En pendiente descendente
pronunciada, el regulador no podrá
impedir que el vehículo supere la
velocidad programada.
En pendiente ascendente pronunciada
o en caso de remolcado, es posible que
no pueda alcanzarse o mantenerse la
velocidad programada.
La utilización de alfombrillas no
autorizadas por CITROËN puede
inter ferir en el funcionamiento del
limitador de velocidad.
Para evitar el riesgo de bloqueo de los
pedales:
-

A
segúrese de que la alfombrilla
esté correctamente fijada.
-

N
unca superponga varias
alfombrillas.
Pisando el pedal del acelerador, es posible
superar momentáneamente la velocidad
programada.
Para volver a la velocidad programada, suelte
el pedal del acelerador hasta volver a alcanzar
la velocidad de regulación programada.
Superación de la velocidad
programada
Una vez activado, puede detener
momentáneamente el regulador pulsando la

tecla 4: La pantalla confirma la interrupción (Pause).
Pausa
Al rebasar la velocidad programada,
esta parpadea en la pantalla.
Cuando el vehículo alcance de nuevo la
velocidad programada, esta se indica
de manera fija.El regulador se interrumpe

accionándolo manualmente, pisando los
pedales del freno o de embrague o, por
motivos de seguridad, al activarse el
sistema ESC.
5
Conducción

104
E3_es_Chap05_conduite_ed01-2014
Memorización de las velocidades
Memorización
Esta función permite registrar límites de velocidad, que posteriormente serán propuestos para la configuración de dos equipamientos: el limitador de
velocidad (velocidad límite) y el regulador de velocidad (velocidad de crucero).
El sistema puede memorizar hasta seis velocidades para cada uno de los equipamientos. Algunas velocidades ya están memorizadas por defecto.F

E
n la página secundaria, pulse
Ajustes de velocidad .
Por motivos de seguridad, el conductor
deberá realizar estas operaciones
imperativamente con el vehículo
parado.
F

E
lija el sistema para el que desea
memorizar las velocidades:
F

Sel
eccione el menú Ayuda a la
conducción .
F

I
ntroduzca el nuevo valor con el teclado
numérico y valide.
F

V
alide para guardar los cambios y salir del
menú.
●

l
imitador de velocidad o
●

r
egulador de velocidad.
F

Sel
eccione la velocidad que desea
m o d i f i c a r. Este botón permite restablecer la
configuración de fábrica.
Esta función está disponible en la pantalla
táctil.
Conducción

105
E3_es_Chap05_conduite_ed01-2014
Gracias a unos sensores situados en el
paragolpes, esta función le avisa de la
proximidad de cualquier obstáculo (persona,
vehículo, árbol, barrera...) que esté dentro de
su campo de detección.
Algunos tipos de obstáculos (postes, barreras
de obras...) detectados al principio ya no lo
serán al final de la maniobra a causa de las
zonas ciegas.
Ayuda al estacionamiento
Esta función, no puede en ningún
caso, sustituir la vigilancia ni la
responsabilidad del conductor.Se activa al introducir la marcha atrás. La
activación se confirma mediante una señal
sonora.
La función se desactiva al sacar la marcha
atrás.
Ayuda sonora
La información de proximidad viene dada por
una señal sonora discontinua, cuya frecuencia
se hace más rápida a medida que el vehículo
se acerca al obstáculo.
El sonido emitido por el altavoz (derecho o
izquierdo) permite localizar en qué lado está el
obstáculo.
Cuando la distancia "vehículo/obstáculo" es
inferior a treinta centímetros, la señal sonora
se vuelve continua.
Ayuda al estacionamiento
trasero
Ayuda gráfica
Completa la señal sonora mediante la
indicación en la pantalla o en el cuadro de
a bordo de unos segmentos cada vez más
cercanos al vehículo. Cuando el vehículo está
muy cerca del obstáculo, aparece el símbolo
"Danger" (peligro).
5
Conducción

106
E3_es_Chap05_conduite_ed01-2014
Ayuda delantera al
estacionamiento
El sonido emitido por el altavoz (delantero
o trasero) permite distinguir si el obstáculo
se encuentra delante o detrás.La función se neutralizará
automáticamente al enganchar un
remolque o al instalar un portabicicletas
fijado al enganche de remolque (si el
vehículo va equipado con un enganche
de remolque instalado según las
recomendaciones del fabricante).En condiciones climáticas adversas o
invernales, asegúrese de que los sensores
no estén cubiertos de barro, hielo o nieve.
En caso de que los sensores estén sucios,
al introducir la marcha atrás se reproducirá
una señal sonora (bip largo).
Algunas fuentes sonoras (motos,
camiones, martillos neumáticos, etc.)
pueden activar las alertas sonoras de la
ayuda al estacionamiento.
Como complemento a la ayuda trasera
al estacionamiento, la ayuda delantera al
estacionamiento se activa al detectar un
obstáculo en la parte delantera del vehículo, si
la velocidad del vehículo es inferior a 10

km/h.
La ayuda delantera al estacionamiento se
interrumpe si el vehículo se detiene más de
tres segundos en marcha adelante, si no se
detecta ningún obstáculo o cuando la velocidad
del vehículo supera los 10

km/h.
Neutralización/Activación de
la ayuda delantera y trasera al
estacionamiento
Anomalía de
funcionamiento
En caso de producirse un fallo
de funcionamiento en el sistema,
al introducir la marcha atrás, este testigo se
enciende en el cuadro de a bordo y/o aparece
un mensaje acompañado de una señal sonora
(bip breve).
Consulte en la red CITROËN o en un taller
cualificado.
F

P

ulse " Ayuda al
estacionamiento ".
E

l piloto de esta tecla se
enciende.
F

Sel

eccione el menú " Ayuda a la
conducción ".
Lavado a alta presión
Al lavar el vehículo, no sitúe la lanza a menos
de 30

cm de los sensores.
Al pulsar de nuevo esta tecla, se reactiva la
función. El piloto se apaga. La neutralización de la ayuda al estacionamiento
puede configurarse en la pantalla táctil. La ayuda al estacionamiento queda
neutralizada durante la fase de medición
de plaza de la función Park Assist.
Ver apartado "Park Assist".
Conducción

107
E3_es_Chap05_conduite_ed01-2014
Cámara de marcha atrás
Limpie periódicamente la cámara de
marchas atrás con un paño suave que
no esté húmedo.
La cámara se activa automáticamente al
introducir la marcha atrás.
La imagen se retransmite en la pantalla táctil.
La distancia entre las líneas azules
corresponde a la anchura del vehículo salvo los
retrovisores.
Las líneas azules representan la dirección
general del vehículo.
La línea roja representa una distancia de
aproximadamente 30

cm desde el paragolpes
trasero del vehículo. A partir de este límite, la
señal sonora se vuelve continua.
Las líneas verdes representan las distancias de
aproximadamente 1

y 2

metros desde el límite
del paragolpes trasero del vehículo.
Las líneas curvas azul turquesa representan el
ángulo máximo de giro.
La cámara de marcha atrás no puede
sustituir en ningún caso la atención ni la
responsabilidad del conductor. La apertura del portón de maletero
interrumpirá la reproducción de la imagen.
La función de la cámara de marcha
atrás se puede completar con la función
de ayuda al estacionamiento. Lavado a alta presión
Al lavar el vehículo, no sitúe la lanza a menos
de 30

cm de la óptica de la cámara.
5
Conducción

108
E3_es_Chap05_conduite_ed01-2014
Park Assist
Este sistema constituye una asistencia activa al estacionamiento. Detecta una plaza disponible y gestiona el sistema de dirección para estacionar el
vehículo en dicha plaza.
Controla la dirección mientras el conductor maneja el pedal del acelerador, el pedal del freno, las marchas y el embrague (caja de velocidades
manual). Durante las fases de entrada y de salida de la plaza de estacionamiento, el sistema facilita información visual y sonora al conductor para
permitirle realizar una maniobra segura. Puede que sea necesario realizar varias maniobras de marcha adelante y marcha atrás.El sistema Park Assist no sustituye,
en ningún caso, la atención ni la
responsabilidad del conductor.
El conductor debe controlar su vehículo
asegurándose de que haya espacio
suficiente para realizar las maniobras.
En determinados casos, los sensores
podrían no detectar pequeños
obstáculos situados en los ángulos
muertos. El cambio de las dimensiones de los
neumáticos (mayores que los de origen,
neumáticos de invierno...) puede
entorpecer el correcto desarrollo de la
asistencia al estacionamiento.
Durante las maniobras, el volante gira
rápidamente. No lo sujete ni coloque
las manos entre los radios. Para evitar
posibles daños, tenga cuidado con las
prendas amplias, bufandas, bolsos, etc.
que pudieran engancharse. Para un estacionamiento entre dos
vehículos, el sistema no detecta las
plazas cuyo tamaño sea claramente
inferior o superior a las dimensiones del
vehículo.
La función "ayuda al estacionamiento"
se activa automáticamente durante las
maniobras, por lo que es posible que
se encienda un testigo en la pantalla,
acompañado de una señal sonora.
Ello no tiene ninguna incidencia en el
estacionamiento.
La selección del tipo de maniobra
(entrada o salida de plaza lineal) impide
el paso al modo STOP del Stop & Start.
En modo STOP, está selección
rearranca el motor.
El conductor puede retomar el control de la dirección en cualquier momento agarrando el volante.
El sistema ofrece asistencia en las maniobras
de entrada y salida de una plaza de
estacionamiento situada entre dos vehículos.
Conducción

109
E3_es_Chap05_conduite_ed01-2014

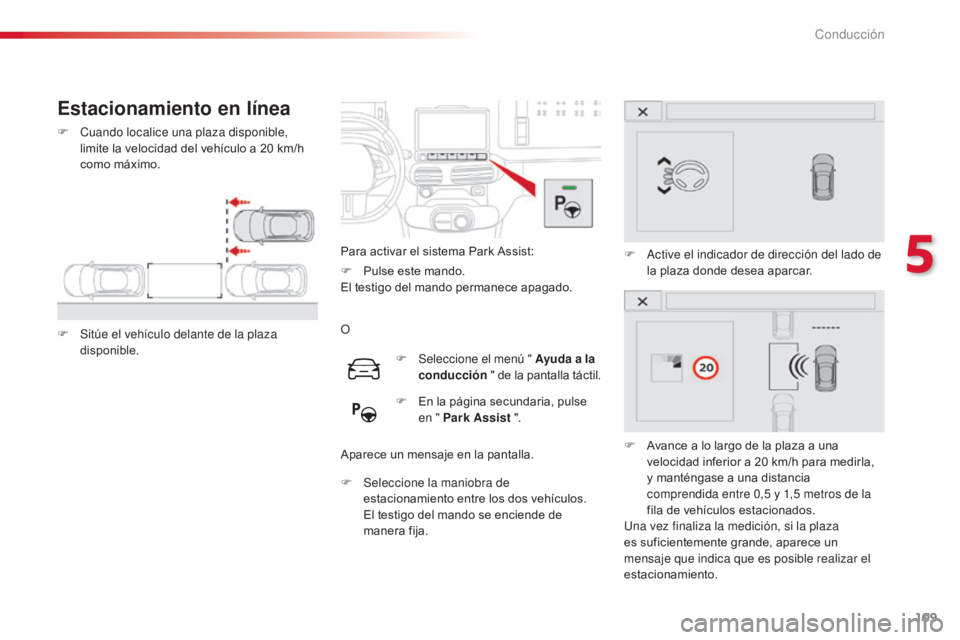

Estacionamiento en línea
F Cuando localice una plaza disponible, limite la velocidad del vehículo a 20 km/h
como máximo.
F

S
itúe el vehículo delante de la plaza
disponible. Para activar el sistema Park Assist:
O
Aparece un mensaje en la pantalla.
F

Sel
eccione la maniobra de
estacionamiento entre los dos vehículos.
E

l testigo del mando se enciende de
manera fija. F

A
ctive el indicador de dirección del lado de
la plaza donde desea aparcar.
F

A
vance a lo largo de la plaza a una
velocidad inferior a 20
km/h para medirla,
y manténgase a una distancia
comprendida entre 0,5
y 1,5 metros de la
fila de vehículos estacionados.
Una vez finaliza la medición, si la plaza
es suficientemente grande, aparece un
mensaje que indica que es posible realizar el
estacionamiento.
F
Sel

eccione el menú " Ayuda a la
conducción " de la pantalla táctil.
F

E
n la página secundaria, pulse
en " Park Assist ".
F

P
ulse este mando.
El testigo del mando permanece apagado.
5
Conducción

110
E3_es_Chap05_conduite_ed01-2014
La maniobra de estacionamiento ya ha
comenzado.
Sin superar la velocidad de 8 km/h,
continúe las maniobras siguiendo la
información facilitada por la función "ayuda
al estacionamiento" hasta que aparezca un
mensaje indicando el fin de la maniobra.
El testigo del mando se apaga y suena una
señal. A continuación, el conductor retomará el
control de la dirección del vehículo.
F
A
vance el vehículo hasta que aparezca un
nuevo mensaje.
F

I

ntroduzca la marcha atrás y suelte el
volante.
Conducción
