2014 CITROEN C4 AIRCROSS Návod na použitie (in Slovak)

191
7
Praktické informácie


)
Potlačte smerové svetlo smerom dozadu a následne ho odstráňte.

)
Odistite konektor smerového svetla.

)
Vymeňte celý blok smerového svetla.
Pri spätnej montáži postupujte rovnakým spôsobom, ale v opačnom poradí.
Náhradné smerové svetlo si zaobstarajte v servisnej sieti CITROËN alebo v kvalifikovanom servise.

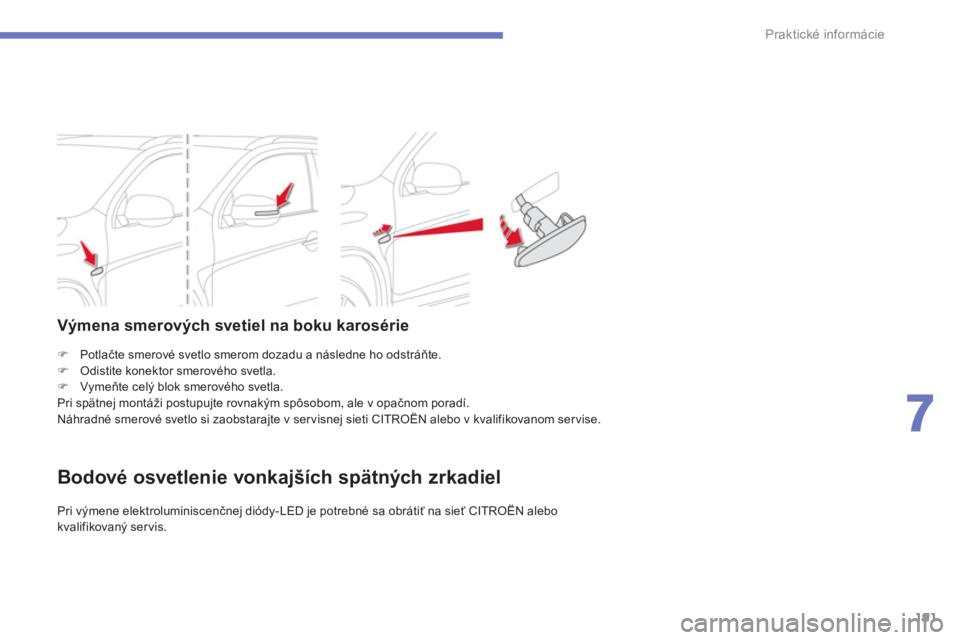

Výmena smerových svetiel na boku karosérie







Bodové osvetlenie vonkajších spätných zrkadiel

Pri výmene elektroluminiscenčnej diódy-LED je potrebné sa obrátiť na sieť CITROËN alebo
kvalifikovaný ser vis.

192
Praktické informácie


1.
Tretie brzdové svetlo (diódy).


2.
Osvetlenie ŠPZ (W5W-5W).


3.
Hmlové svetlo (W21W-21W).


4.
Svetlo spätného chodu (W16W- 16W).


5.
Ukazovatele smeru (W Y21W-21W).


6.
Parkovacie / brzdové svetlá (W21-5W).





































Zadné svetlá

Tieto žiarovky sa vymieňajú z vonkajšej strany
kufra.


)
Otvorte kufor.

)
Odstráňte obe upevňovacie skrutky.

)
Odistite optický blok a opatrne ho odstráňte
potiahnutím smerom dozadu.

)
Otočte držiak žiarovky o štvrť otáčky
smerom doľava a odstráňte ho.

)
Potiahnite žiarovku a vymeňte ju.
Pri spätnej montáži postupujte rovnakým
spôsobom, ale v opačnom poradí.
Dbajte na to, aby ste správne umiestnili
upevňovacie príchytky optického bloku oproti
príchytkám na karosérii.



























Výmena žiaroviek parkovacieho /
brzdového svetla (6),
ukazovateľov smeru (5) a
hmlového svetla (3)


)
Otvorte kufor.

)
Vsuňte skrutkovač do otvoru krytu a
použitím páky kryt otvorte.

)
Otočte držiak žiarovky o štvrť otáčky
smerom doľava.

)
Vytiahnite žiarovku a vymeňte ju.
Pri spätnej montáži postupujte rovnakým
spôsobom, ale v opačnom poradí.
V prípade výmeny týchto žiaroviek sa môžete
taktiež obrátiť na sieť CITROËN alebo
kvalifikovaný ser vis.















Výmena žiaroviek svetiel
spätného chodu (4)
Žiarovky žltej farby, ako sú žiarovky
ukazovateľov smeru, musia byť
nahradené žiarovkami rovnakého typu a
rovnakej farby.

193
7
Praktické informácie

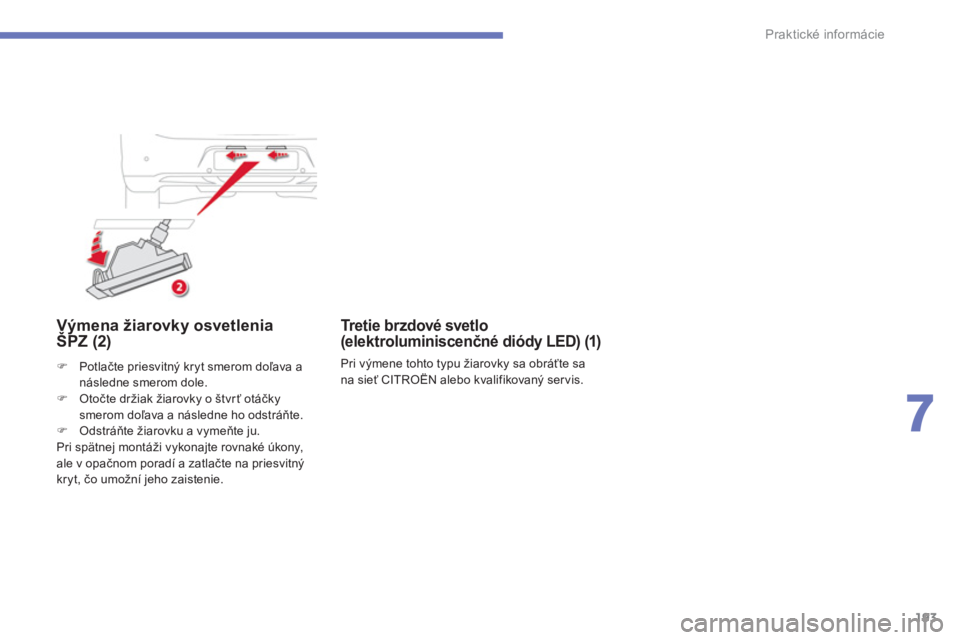

Výmena žiarovky osvetlenia
ŠPZ (2)



)
Potlačte priesvitný kryt smerom doľava a
následne smerom dole.

)
Otočte držiak žiarovky o štvrť otáčky
smerom doľava a následne ho odstráňte.

)
Odstráňte žiarovku a vymeňte ju.
Pri spätnej montáži vykonajte rovnaké úkony,
ale v opačnom poradí a zatlačte na priesvitný
kryt, čo umožní jeho zaistenie.

















Tretie brzdové svetlo
( elektroluminiscenčné diódy LED) (1)

Pri výmene tohto typu žiarovky sa obráťte sa
na sieť CITROËN alebo kvalifikovaný ser vis.

194
Praktické informácie

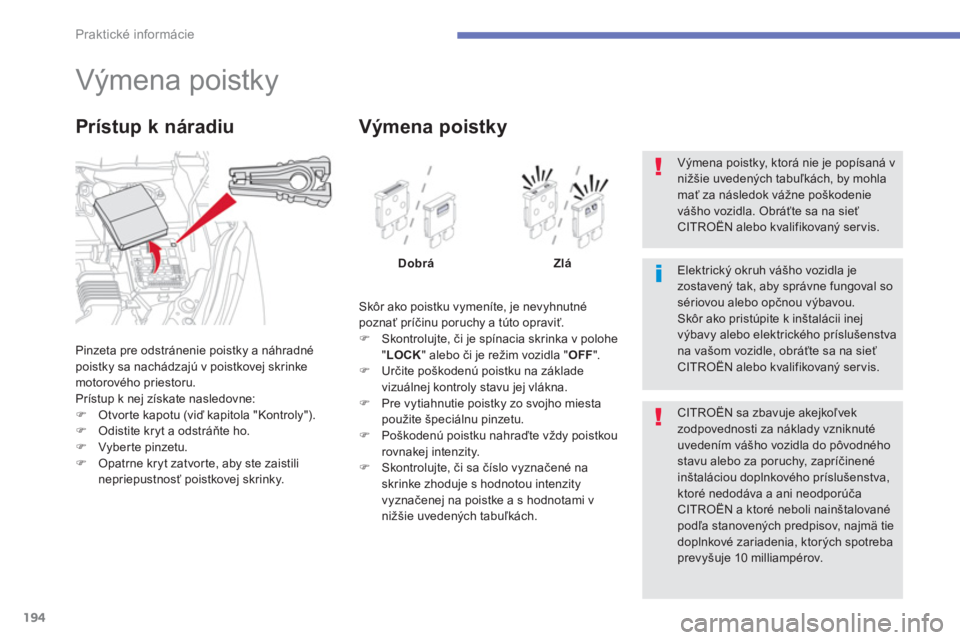

Výmena poistky

Pinzeta pre odstránenie poistky a náhradné
poistky sa nachádzajú v poistkovej skrinke
motorového priestoru.
Prístup k nej získate nasledovne:


)
Otvorte kapotu (viď kapitola "Kontroly").

)
Odistite kryt a odstráňte ho.

)
Vyberte pinzetu.

)
Opatrne kryt zatvorte, aby ste zaistili
nepriepustnosť poistkovej skrinky.



Prístup k náradiu

Skôr ako poistku vymeníte, je nevyhnutné
poznať príčinu poruchy a túto opraviť.


)
Skontrolujte, či je spínacia skrinka v polohe
" LOCK
" alebo či je režim vozidla " OFF
".

)
Určite poškodenú poistku na základe
vizuálnej kontroly stavu jej vlákna.


)
Pre vytiahnutie poistky zo svojho miesta
použite špeciálnu pinzetu.

)
Poškodenú poistku nahraďte vždy poistkou
rovnakej intenzity.

)
Skontrolujte, či sa číslo vyznačené na
skrinke zhoduje s hodnotou intenzity
vyznačenej na poistke a s hodnotami v
nižšie uvedených tabuľkách.


Výmena poistky


Dobrá

Zlá


CITROËN sa zbavuje akejkoľvek
zodpovednosti za náklady vzniknuté
uvedením vášho vozidla do pôvodného
stavu alebo za poruchy, zapríčinené
inštaláciou doplnkového príslušenstva,
ktoré nedodáva a ani neodporúča
CITROËN a ktoré neboli nainštalované
podľa stanovených predpisov, najmä tie
doplnkové zariadenia, ktor ých spotreba
prevyšuje 10 milliampérov.

Elektrický okruh vášho vozidla je
zostavený tak, aby správne fungoval so
sériovou alebo opčnou výbavou.
Skôr ako pristúpite k inštalácii inej
výbavy alebo elektrického príslušenstva
na vašom vozidle, obráťte sa na sieť
CITROËN alebo kvalifikovaný ser vis.
Výmena poistky, ktorá nie je popísaná v
nižšie uvedených tabuľkách, by mohla
mať za následok vážne poškodenie
vášho vozidla. Obráťte sa na sieť
CITROËN alebo kvalifikovaný ser vis.

195
7
Praktické informácie

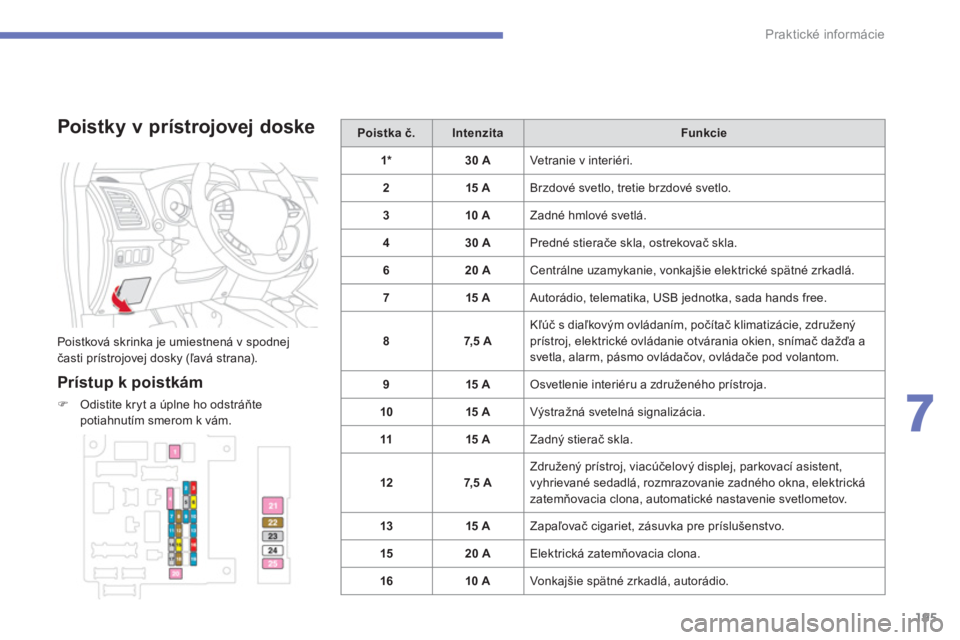

Poistky v prístrojovej doske

Poistková skrinka je umiestnená v spodnej
časti prístrojovej dosky (ľavá strana).


Prístup k poistkám



)
Odistite kryt a úplne ho odstráňte
potiahnutím smerom k vám.

Poistka č.



Intenzita



Funkci

e




1*



30 A

Vetranie v interiéri.


2



15 A

Brzdové svetlo, tretie brzdové svetlo.


3



10 A

Zadné hmlové svetlá.


4



30 A

Predné stierače skla, ostrekovač skla.


6



20 A

Centrálne uzamykanie, vonkajšie elektrické spätné zrkadlá.


7



15 A

Autorádio, telematika, USB jednotka, sada hands free.


8



7,5 A

Kľúč s diaľkovým ovládaním, počítač klimatizácie, združený
prístroj, elektrické ovládanie otvárania okien, snímač dažďa a
svetla, alarm, pásmo ovládačov, ovládače pod volantom.


9



15 A

Osvetlenie interiéru a združeného prístroja.


10



15 A

Výstražná svetelná signalizácia.


11



15 A

Zadný stiera
č skla.


12



7,5 A

Združený prístroj, viacúčelový displej, parkovací asistent,
vyhrievané sedadlá, rozmrazovanie zadného okna, elektrická
zatemňovacia clona, automatické nastavenie svetlometov.


13



15 A

Zapaľovač cigariet, zásuvka pre príslušenstvo.


15



20 A

Elektrická zatemňovacia clona.


16



10 A

Vonkajšie spätné zrkadlá, autorádio.

196
Praktické informácie

*
Maxi poistky sú doplnkovou ochranou elektrických systémov. Akýkoľvek zásah na maxi
poistkách musí byť vykonaný v servisnej sieti CITROËN alebo v kvalifikovanom servise.


Poistka č.



Intenzita



Funkcie




18




7, 5 A
Svetlá spätného chodu.


19



15 A

Zásuvka pre príslušenstvo.


20*



30 A

Elektrické ovládanie otvárania okien.


21*



30 A

Rozmrazovanie zadného okna.


22



7,5 A

Rozmrazovanie vonkajších spätných zrkadiel.


24



25 A

Elektricky ovládané sedadlo vodiča a spolujazdca.


25



30 A

Vyhrievané sedadlá.

197
7
Praktické informácie

Poistky v motorovom
priestore

Prístup k poistkám



)
Odistite kryt a úplne ho odstráňte.

Poistka č.



Intenzita



Funkcie




1



15 A

Predné hmlové svetlomety.


4



10 A

Zvuková výstraha.


5



7,5 A

Alternátor.


6



20 A

Ostrekovač svetlometov.


7



10 A

Klimatizácia.


9



20 A

Alarm.


10



15 A

Rozmrazovanie stieračov skla.


11



-
Nepoužité.


12



-

Nepoužité. Poistková skrinka je umiestnená v motorovom
priestore (ľavá strana).

198
Praktické informácie


Poistka č.



Intenzita



Funkcie




13



10 A

Denné svetlá.


14



10 A

Diaľkové svetlo ľavé.


15



10 A

Diaľkové svetlo pravé.


16



20 A

Stretávacie svetlo ľavé (xenón).


17



20 A

Stretávacie svetlo pravé (xenón).


18



10 A

Stretávacie svetlo ľavé (halogén), manuálne a automatické
nastavenie svetlometov.


19



10 A

Stretávacie svetlo pravé (halogén).


31



30 A

Zosilňovač audio.
Maxi poistky sú doplnkovou ochranou
elektrických systémov. Akýkoľvek
zásah na maxi poistkách musí byť
vykonaný v servisnej sieti CITROËN
alebo v kvalifikovanom ser vise.

Po zásahu starostlivo kryt uzavrite,
aby ste zabezpečili nepriepustnosť
poistkovej skrinky.
