Praktische informatie















Demonteren van het wiel


Plaats van de auto

Zet de auto op een plaats waar het
verkeer niet gehinderd wordt en zorg
er voor dat de auto op een vlakke en
bij voorkeur horizontale, stabiele en
stroeve ondergrond staat.
Trek de handrem aan, zet het contact af
en schakel de eerste versnelling in om
de wielen te blokkeren.
Plaats indien nodig een wielblok onder
het wiel kruislings tegenover het te
ver wisselen wiel.
Ga nooit onder een auto liggen die
alleen op de krik steunt; gebruik
bokken.


Procedure



)
Bevestig de dop 5
op de wielsleutel 1
en draai de slotbout een omwenteling
los (volgens uitvoering, uitrusting als
accessoire leverbaar).

)
Draai de overige wielbouten een
omwenteling los met alleen de wielsleutel 1
.

184
Praktische informatie
)
Plaats de krik 2
onder één van de twee
steunpunten aan de voorzijde A
of
achterzijde B
(bij het te ver wisselen wiel).

)
Draai de krik 2
uit tot het voetstuk op de
grond staat. Zorg ervoor dat het voetstuk
zich loodrecht onder het gebruikte
steunpunt A
of B
bevindt.
)
Krik de auto op tot er voldoende ruimte
tussen het wiel en de grond is om het (niet
lekke) reservewiel te monteren.

)
Ver wijder de wielbouten en leg ze op een
schone plaats weg.

)
Ver wijder het wiel.

185
7
Praktische informatie

Monteren van het wiel


Na het verwisselen van het
wiel
Rijd als het noodreser vewiel is
gemonteerd niet sneller dan 80 km/h.
Laat zo snel mogelijk het
aanhaalmoment van de wielbouten en
de bandenspanning van het reser vewiel
controleren door het CITROËN-netwerk
of een gekwalificeerde werkplaats.
Laat de lekke band zo spoedig mogelijk
repareren en ver wissel hem met het
reservewiel.


Procedure



)
Plaats het wiel op de naaf.

)
Draai de wielbouten met de hand vast.

)
Draai de slotbout met de wielsleutel
1
en de dop 5
enigszins vast (volgens
uitvoering).

)
Draai de overige wielbouten enigszins vast
met alleen de wielsleutel 1
.


Montage van winterbanden

Stalen velgen met winterbanden
moeten altijd
worden gemonteerd
met speciale bouten die verkrijgbaar
zijn bij het CITROËN-netwerk of een
gekwalificeerde werkplaats.


Als bij uitvoeringen met
4-wielaandrijving het ver vangen van
één of meer banden noodzakelijk is,
wordt geadviseerd alle 4 de banden
tegelijkertijd te vervangen. Gebruik
hiervoor vier identieke banden
(afmetingen, type en merk).
Bij gebruik van banden waarbij de maat,
structuur of mogelijk slijtagepatroon
verschillend zijn, zouden onderdelen
van de aandrijving beschadigd kunnen
raken.

186
Praktische informatie

)
Laat de krik zakken.

)
Vouw de krik 2
op en ver wijder hem.
)
Draai de slotbout vast met de wielsleutel
1
en de dop 5
(volgens uitvoering).

)
Draai de overige wielbouten vast met
alleen de wielsleutel 1
.

)
Berg het het gereedschap op (zie de
paragraaf "Toegang tot het gereedschap").

187
7
Praktische informatie
Neem voor meer informatie over
sneeuwkettingen contact op met het
CITROËN-netwerk of een gekwalificeerde
werkplaats.







Sneeuwkettingen


Onder winterse omstandigheden verbeteren sneeuwkettingen de tractie en het remgedrag van de
auto.

Montagetips



)
Als u onder weg sneeuwkettingen moet
monteren, zet de auto dan langs de kant
van de weg stil op een vlakke ondergrond.

)
Trek de handrem aan en plaats eventueel
wielblokken voor of achter de wielen om te
voorkomen dat de auto wegglijdt.

)
Monteer de sneeuwkettingen, volg daarbij
de aanwijzingen van de fabrikant.

)
Rijd langzaam weg en rijd een klein stukje
met een snelheid van maximaal 50 km/h.

)
Zet de auto stil en controleer of de
kettingen correct gespannen zijn.

Uitsluitend de voor wielen mogen van
sneeuwkettingen worden voorzien.
Een noodreser vewiel mag niet worden
voorzien van een sneeuwketting.

Houd u altijd aan de ter plekke
geldende regelgeving over het gebruik
van sneeuwkettingen en de maximaal
toegestane snelheid.

Rijd niet met sneeuwkettingen op
een sneeuwvrij gemaakte weg om
schade aan de banden en het wegdek
te voorkomen. Het is raadzaam
voor vertrek het monteren van de
sneeuwkettingen te oefenen; doe dit op
een vlakke en droge ondergrond. Als
uw auto is voorzien van lichtmetalen
velgen, controleer dan of de ketting en
de bevestigingen de velg niet raken.


Gebruik uitsluitend sneeuwkettingen die
geschikt zijn voor de wielen van uw auto:
Originele
bandenmaat Maximale afmeting
van de schakel
215/70 R16
12 mm
225/55 R18

188
Praktische informatie









Een lamp vervangen


Zorg er voor dat u lampen met
positienokken van het type H1,
H7 enzovoort correct plaatst zodat ze
optimaal licht geven. De koplampunits zijn voorzien van glas
van polycarbonaat met een speciale
vernislaag:


)
reinig de koplampen nooit met
een droge of schurende doek en
gebruik geen oplosmiddelen,


)
gebruik een spons met zeepwater,

)
wanneer u met een
hogedrukreiniger hardnekkig vuil
probeert te ver wijderen, houd
de straal dan nooit langdurig op
de koplampen, de achterlichten
en de randen ervan gericht, om
beschadiging van de vernislaag en
de afdichtrubbers te voorkomen.



)
Raak de lamp niet met de vingers
aan, maar gebruik een niet-
pluizende doek.
Bij het ver vangen van lampen moet de
verlichting minstens enkele minuten
uitgeschakeld zijn (risico van ernstige
verbranding).
Om de koplampen in goede staat
te houden mogen uitsluitend
anti-UV-lampen worden gebruikt.
Ver vang een kapotte lamp altijd
door een nieuwe lamp met dezelfde
specificaties.


Elektrocutiegevaar

Laat xenonlampen (D1S-35W) altijd
door het CITROËN-netwerk of een
gekwalificeerde werkplaats vervangen.


Verlichting vóór






































1.
Richtingaanwijzers
( W Y21W-21W ).


2.
Grootlicht (H1-55W).


3.
Dimlicht (H11-55W)

of

xenonlampen (D1S-35W).


4.
Parkeerlicht (W5W-5W).


5.
Verlichting overdag
(P13W-13W ).


6.
Verlichting overdag/parkeerlicht (leds).


7.
Mistlampen vóór (H11-55W).

189
7
Praktische informatie

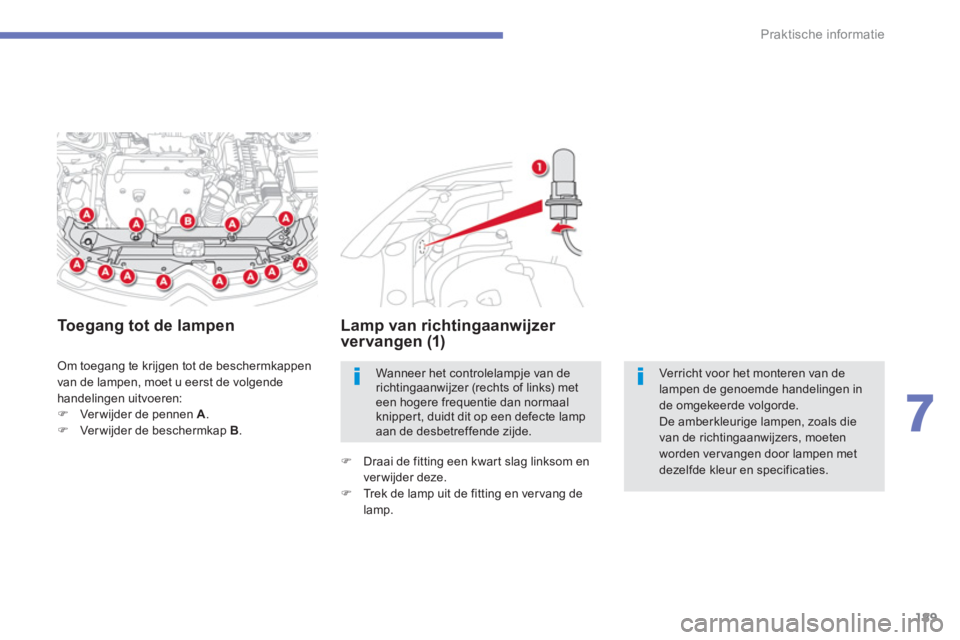

Om toegang te krijgen tot de beschermkappen
van de lampen, moet u eerst de volgende
handelingen uitvoeren:


)
Ver wijder de pennen A
.

)
Ver wijder de beschermkap B
.










Toegang tot de lampen










Lamp van richtingaanwijzer
vervangen (1)


)
Draai de fitting een kwart slag linksom en
verwijder deze.

)
Trek de lamp uit de fitting en ver vang de
lamp. Wanneer het controlelampje van de
richtingaanwijzer (rechts of links) met
een hogere frequentie dan normaal
knippert, duidt dit op een defecte lamp
aan de desbetreffende zijde. Verricht voor het monteren van de
lampen de genoemde handelingen in
de omgekeerde volgorde.
De amberkleurige lampen, zoals die
van de richtingaanwijzers, moeten
worden ver vangen door lampen met
dezelfde kleur en specificaties.

190
Praktische informatie












Parkeerlicht
vervangen (4)



)
Ver wijder de plastic beschermkap.

)
Draai de lamphouder linksom en ver wijder
deze.

)
Ver wijder de lamp en de fitting door op de
pal aan de onderkant te drukken.

)
Vervang de lamp.
Voer het monteren uit in de omgekeerde
volgorde.








Lampen van het grootlicht (2)
ver vangen
)
Draai de lamphouder een kwart
omwenteling linksom en ver wijder deze.

)
Ver wijder en ver vang de lamp.
Voer het monteren uit in de omgekeerde
volgorde.


Dagrijverlichting/parkeerlicht
vervangen (leds) (6)
Neem voor het ver vangen van dit type lamp
met leds contact op met het CITROËN-netwerk
of een gekwalificeerde werkplaats.









Lampen dimlicht
vervangen (3)
Raadpleeg voor het ver vangen van lampen
het CITROËN-netwerk of een gekwalificeerde
werkplaats.


Raadpleeg voor het ver vangen van deze
lampen het CITROËN-netwerk of een
gekwalificeerde werkplaats.











Lampen van mistlampen
(7) / verlichting overdag (5)
ver vangen
