2014 Alfa Romeo MiTo Manuel du propriétaire (in French)

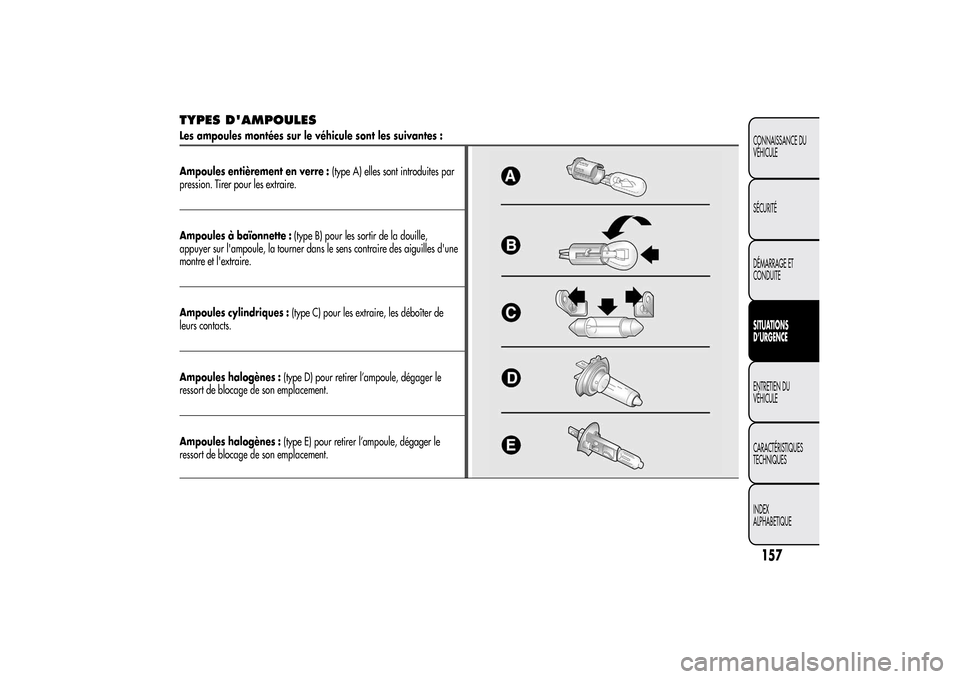

TYPES D'AMPOULESLes ampoules montées sur le véhicule sont les suivantes :
Ampoules entièrement en verre :(type A) elles sont introduites par
pression. Tirer pour les extraire.Ampoules à baïonnette :(type B) pour les sortir de la douille,
appuyer sur l'ampoule, la tourner dans le sens contraire des aiguilles d'une
montre et l'extraire.
Ampoules cylindriques :(type C) pour les extraire, les déboîter de
leurs contacts.
Ampoules halogènes :(type D) pour retirer l’ampoule, dégager le
ressort de blocage de son emplacement.
Ampoules halogènes :(type E) pour retirer l’ampoule, dégager le
ressort de blocage de son emplacement.
157CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITESITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

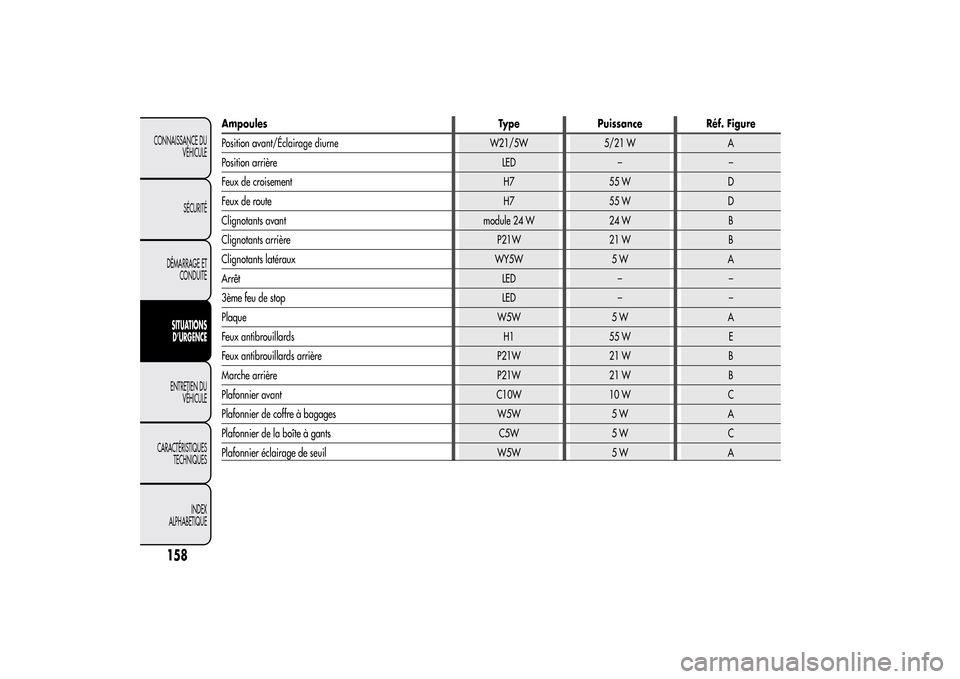

Ampoules Type Puissance Réf. Figure
Position avant/Éclairage diurne W21/5W 5/21 W A
Position arrière LED – –
Feux de croisement H7 55 W D
Feux de route H7 55 W D
Clignotants avant module 24 W 24 W B
Clignotants arrière P21W 21 W B
Clignotants latéraux WY5W 5 W A
Arrêt LED – –
3ème feu de stop LED – –
Plaque W5W 5 W A
Feux antibrouillards H1 55 W E
Feux antibrouillards arrière P21W 21 W B
Marche arrière P21W 21 W B
Plafonnier avant C10W 10 W C
Plafonnier de coffre à bagages W5W 5 W A
Plafonnier de la boîte à gants C5W 5 W C
Plafonnier éclairage de seuil W5W 5 W A
158
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

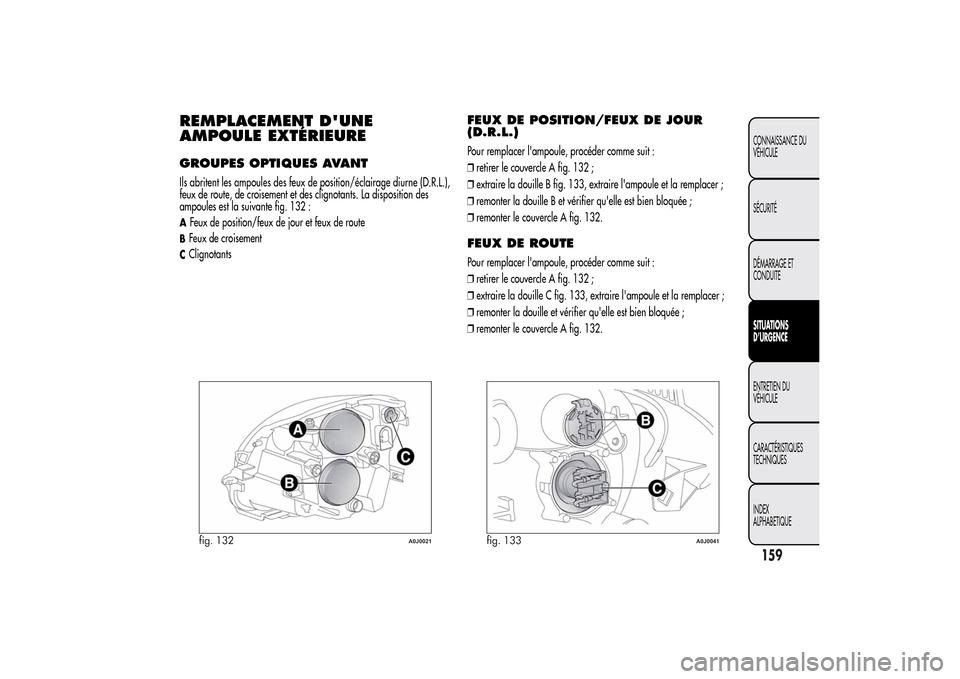

REMPLACEMENT D'UNE
AMPOULE EXTÉRIEUREGROUPES OPTIQUES AVANTIls abritent les ampoules des feux de position/éclairage diurne (D.R.L.),
feux de route, de croisement et des clignotants. La disposition des
ampoules est la suivante fig. 132 :AFeux de position/feux de jour et feux de routeBFeux de croisementCClignotants
FEUX DE POSITION/FEUX DE JOUR
(D.R.L.)Pour remplacer l'ampoule, procéder comme suit :
❒retirer le couvercle A fig. 132 ;
❒extraire la douille B fig. 133, extraire l'ampoule et la remplacer ;
❒remonter la douille B et vérifier qu'elle est bien bloquée ;
❒remonter le couvercle A fig. 132.FEUX DE ROUTEPour remplacer l'ampoule, procéder comme suit :
❒retirer le couvercle A fig. 132 ;
❒extraire la douille C fig. 133, extraire l'ampoule et la remplacer ;
❒remonter la douille et vérifier qu'elle est bien bloquée ;
❒remonter le couvercle A fig. 132.
fig. 132
A0J0021
fig. 133
A0J0041
159CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITESITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

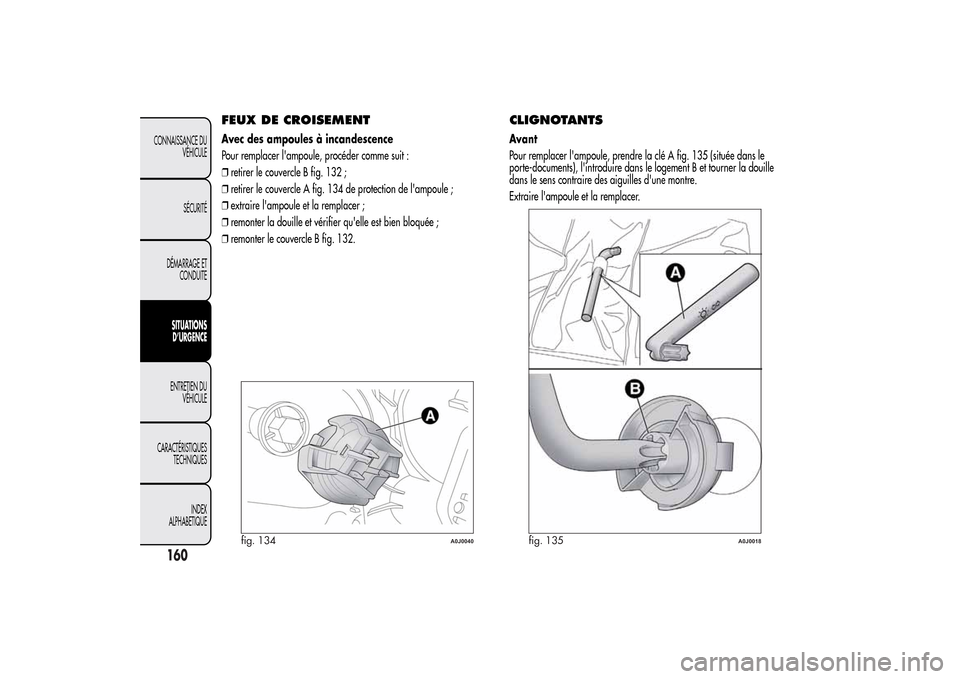

FEUX DE CROISEMENTAvec des ampoules à incandescence
Pour remplacer l'ampoule, procéder comme suit :
❒retirer le couvercle B fig. 132 ;
❒retirer le couvercle A fig. 134 de protection de l'ampoule ;
❒extraire l'ampoule et la remplacer ;
❒remonter la douille et vérifier qu'elle est bien bloquée ;
❒remonter le couvercle B fig. 132.
CLIGNOTANTSAvant
Pour remplacer l'ampoule, prendre la clé A fig. 135 (située dans le
porte-documents), l'introduire dans le logement B et tourner la douille
dans le sens contraire des aiguilles d'une montre.
Extraire l'ampoule et la remplacer.
fig. 134
A0J0040
fig. 135
A0J0018
160
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

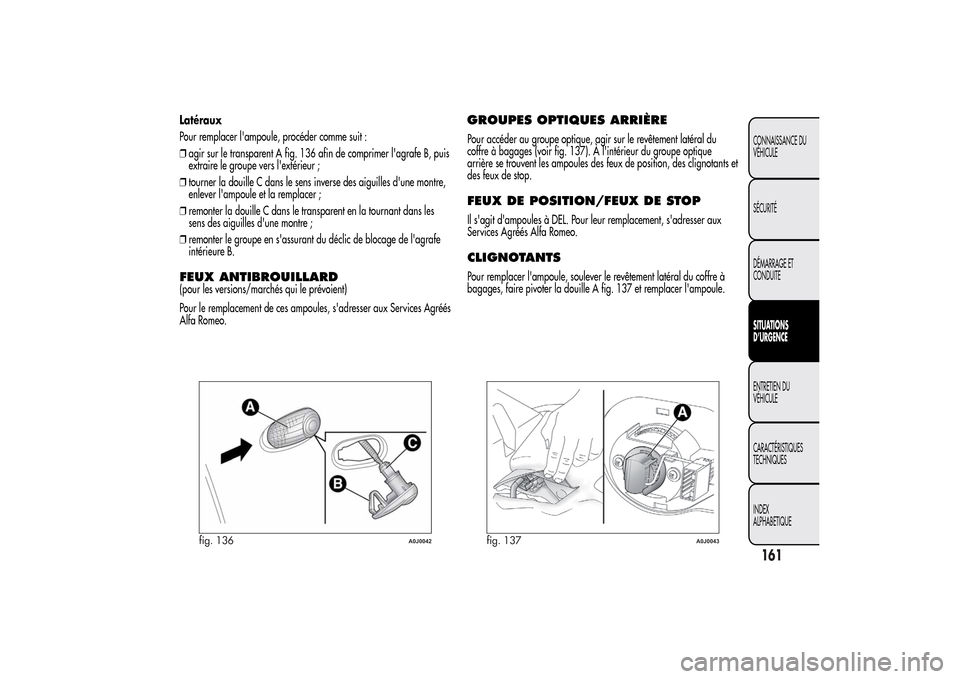

Latéraux
Pour remplacer l'ampoule, procéder comme suit :
❒agir sur le transparent A fig. 136 afin de comprimer l'agrafe B, puis
extraire le groupe vers l'extérieur ;
❒tourner la douille C dans le sens inverse des aiguilles d'une montre,
enlever l'ampoule et la remplacer ;
❒remonter la douille C dans le transparent en la tournant dans les
sens des aiguilles d'une montre ;
❒remonter le groupe en s'assurant du déclic de blocage de l'agrafe
intérieure B.FEUX ANTIBROUILLARD(pour les versions/marchés qui le prévoient)
Pour le remplacement de ces ampoules, s'adresser aux Services Agréés
Alfa Romeo.
GROUPES OPTIQUES ARRIÈREPour accéder au groupe optique, agir sur le revêtement latéral du
coffre à bagages (voir fig. 137). À l'intérieur du groupe optique
arrière se trouvent les ampoules des feux de position, des clignotants et
des feux de stop.FEUX DE POSITION/FEUX DE STOPIl s'agit d'ampoules à DEL. Pour leur remplacement, s'adresser aux
Services Agréés Alfa Romeo.CLIGNOTANTSPour remplacer l'ampoule, soulever le revêtement latéral du coffre à
bagages, faire pivoter la douille A fig. 137 et remplacer l'ampoule.
fig. 136
A0J0042
fig. 137
A0J0043
161CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITESITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

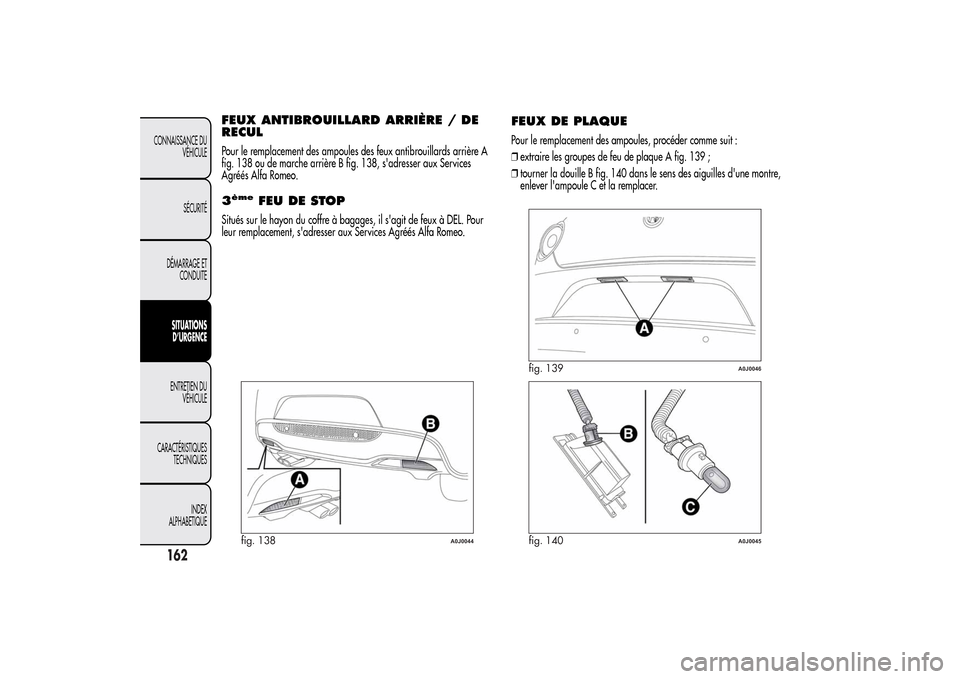

FEUX ANTIBROUILLARD ARRIÈRE / DE
RECULPour le remplacement des ampoules des feux antibrouillards arrière A
fig. 138 ou de marche arrière B fig. 138, s'adresser aux Services
Agréés Alfa Romeo.3ème
FEU DE STOP
Situés sur le hayon du coffre à bagages, il s'agit de feux à DEL. Pour
leur remplacement, s'adresser aux Services Agréés Alfa Romeo.
FEUX DE PLAQUEPour le remplacement des ampoules, procéder comme suit :
❒extraire les groupes de feu de plaque A fig. 139 ;
❒tourner la douille B fig. 140 dans le sens des aiguilles d'une montre,
enlever l'ampoule C et la remplacer.
fig. 138
A0J0044
fig. 139
A0J0046
fig. 140
A0J0045
162
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

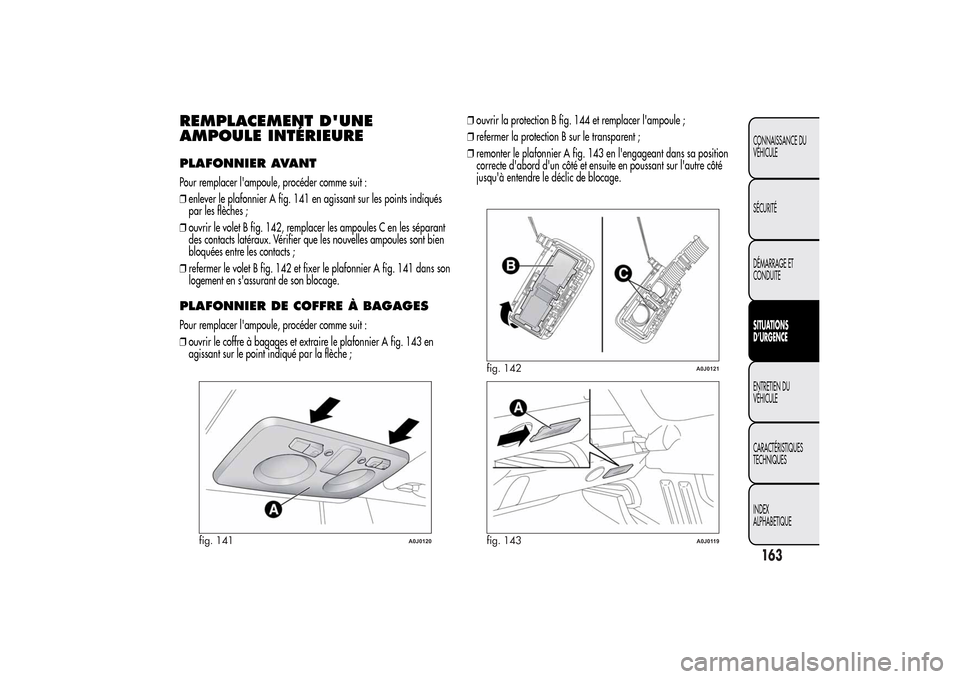

REMPLACEMENT D'UNE
AMPOULE INTÉRIEUREPLAFONNIER AVANTPour remplacer l'ampoule, procéder comme suit :
❒enlever le plafonnier A fig. 141 en agissant sur les points indiqués
par les flèches ;
❒ouvrir le volet B fig. 142, remplacer les ampoules C en les séparant
des contacts latéraux. Vérifier que les nouvelles ampoules sont bien
bloquées entre les contacts ;
❒refermer le volet B fig. 142 et fixer le plafonnier A fig. 141 dans son
logement en s'assurant de son blocage.PLAFONNIER DE COFFRE À BAGAGESPour remplacer l'ampoule, procéder comme suit :
❒ouvrir le coffre à bagages et extraire le plafonnier A fig. 143 en
agissant sur le point indiqué par la flèche ;❒ouvrir la protection B fig. 144 et remplacer l'ampoule ;
❒refermer la protection B sur le transparent ;
❒remonter le plafonnier A fig. 143 en l'engageant dans sa position
correcte d'abord d'un côté et ensuite en poussant sur l'autre côté
jusqu'à entendre le déclic de blocage.
fig. 141
A0J0120
fig. 142
A0J0121
fig. 143
A0J0119
163CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITESITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

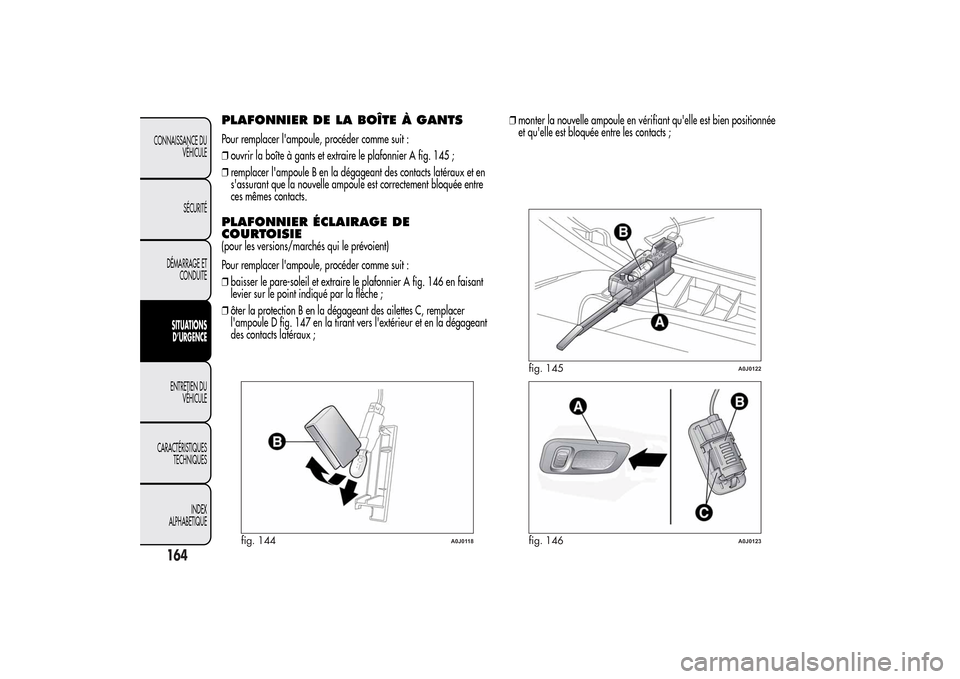

PLAFONNIER DE LA BOÎTE À GANTSPour remplacer l'ampoule, procéder comme suit :
❒ouvrir la boîte à gants et extraire le plafonnier A fig. 145 ;
❒remplacer l'ampoule B en la dégageant des contacts latéraux et en
s'assurant que la nouvelle ampoule est correctement bloquée entre
ces mêmes contacts.PLAFONNIER ÉCLAIRAGE DE
COURTOISIE(pour les versions/marchés qui le prévoient)
Pour remplacer l'ampoule, procéder comme suit :
❒baisser le pare-soleil et extraire le plafonnier A fig. 146 en faisant
levier sur le point indiqué par la flèche ;
❒ôter la protection B en la dégageant des ailettes C, remplacer
l'ampoule D fig. 147 en la tirant vers l'extérieur et en la dégageant
des contacts latéraux ;❒monter la nouvelle ampoule en vérifiant qu'elle est bien positionnée
et qu'elle est bloquée entre les contacts ;
fig. 144
