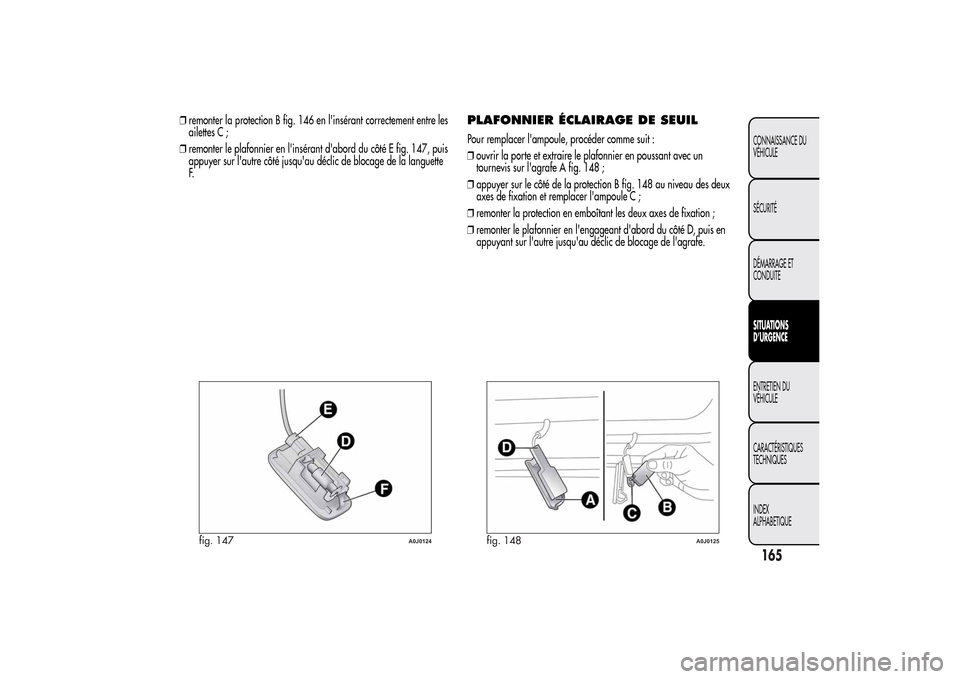

❒remonter la protection B fig. 146 en l'insérant correctement entre les
ailettes C ;
❒remonter le plafonnier en l'insérant d'abord du côté E fig. 147, puis
appuyer sur l'autre côté jusqu'au déclic de blocage de la languette
F.
PLAFONNIER ÉCLAIRAGE DE SEUILPour remplacer l'ampoule, procéder comme suit :
❒ouvrir la porte et extraire le plafonnier en poussant avec un
tournevis sur l'agrafe A fig. 148 ;
❒appuyer sur le côté de la protection B fig. 148 au niveau des deux
axes de fixation et remplacer l'ampoule C ;
❒remonter la protection en emboîtant les deux axes de fixation ;
❒remonter le plafonnier en l'engageant d'abord du côté D, puis en
appuyant sur l'autre jusqu'au déclic de blocage de l'agrafe.
fig. 147
A0J0124
fig. 148
A0J0125
165CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITESITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

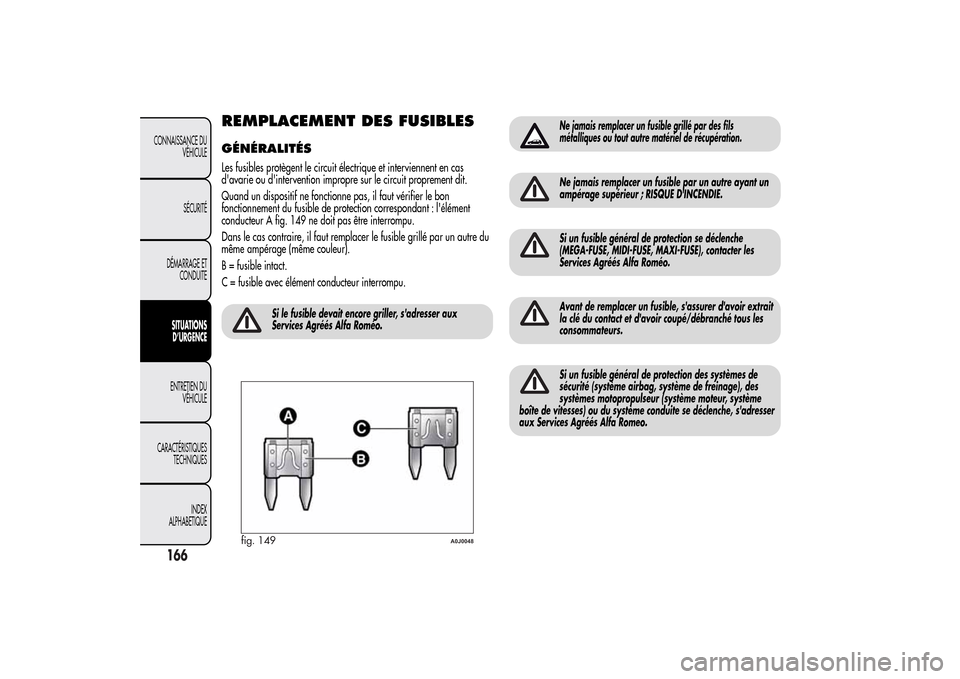

REMPLACEMENT DES FUSIBLESGÉNÉRALITÉSLes fusibles protègent le circuit électrique et interviennent en cas
d'avarie ou d'intervention impropre sur le circuit proprement dit.
Quand un dispositif ne fonctionne pas, il faut vérifier le bon
fonctionnement du fusible de protection correspondant : l'élément
conducteur A fig. 149 ne doit pas être interrompu.
Dans le cas contraire, il faut remplacer le fusible grillé par un autre du
même ampérage (même couleur).
B = fusible intact.
C = fusible avec élément conducteur interrompu.
Si le fusible devait encore griller, s'adresser aux
Services Agréés Alfa Roméo.
Ne jamais remplacer un fusible grillé par des fils
métalliques ou tout autre matériel de récupération.Ne jamais remplacer un fusible par un autre ayant un
ampérage supérieur ; RISQUE D'INCENDIE.Si un fusible général de protection se déclenche
(MEGA-FUSE, MIDI-FUSE, MAXI-FUSE), contacter les
Services Agréés Alfa Roméo.Avant de remplacer un fusible, s'assurer d'avoir extrait
la clé du contact et d'avoir coupé/débranché tous les
consommateurs.Si un fusible général de protection des systèmes de
sécurité (système airbag, système de freinage), des
systèmes motopropulseur (système moteur, système
boîte de vitesses) ou du système conduite se déclenche, s'adresser
aux Services Agréés Alfa Romeo.
fig. 149
A0J0048
166
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

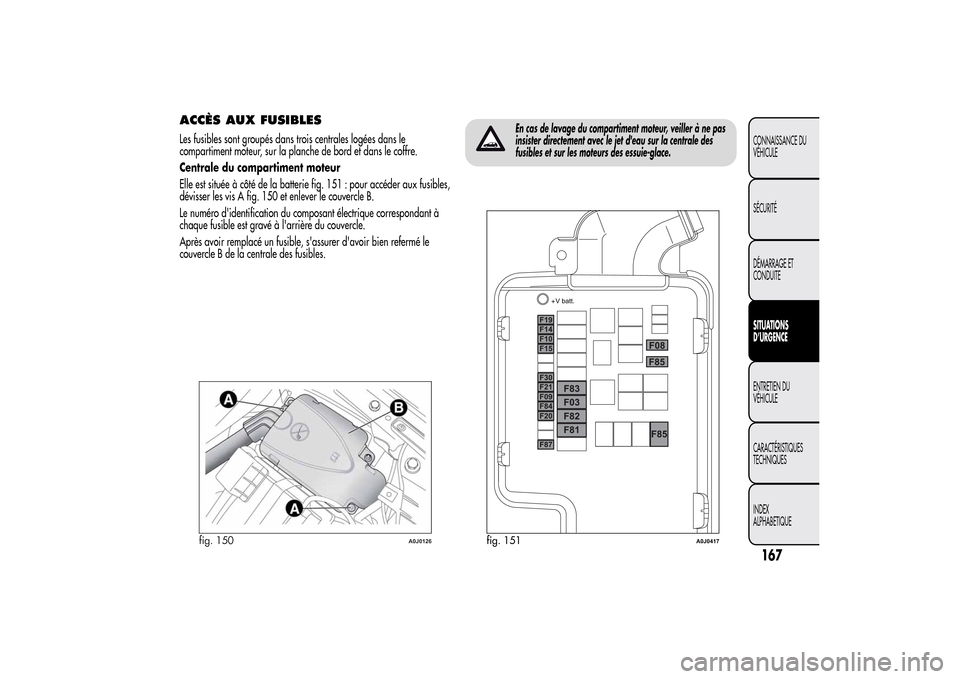

ACCÈS AUX FUSIBLESLes fusibles sont groupés dans trois centrales logées dans le
compartiment moteur, sur la planche de bord et dans le coffre.
Centrale du compartiment moteur
Elle est située à côté de la batterie fig. 151 : pour accéder aux fusibles,
dévisser les vis A fig. 150 et enlever le couvercle B.
Le numéro d'identification du composant électrique correspondant à
chaque fusible est gravé à l'arrière du couvercle.
Après avoir remplacé un fusible, s'assurer d'avoir bien refermé le
couvercle B de la centrale des fusibles.
En cas de lavage du compartiment moteur, veiller à ne pas
insister directement avec le jet d'eau sur la centrale des
fusibles et sur les moteurs des essuie-glace.
fig. 150
A0J0126
fig. 151
A0J0417
167CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITESITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

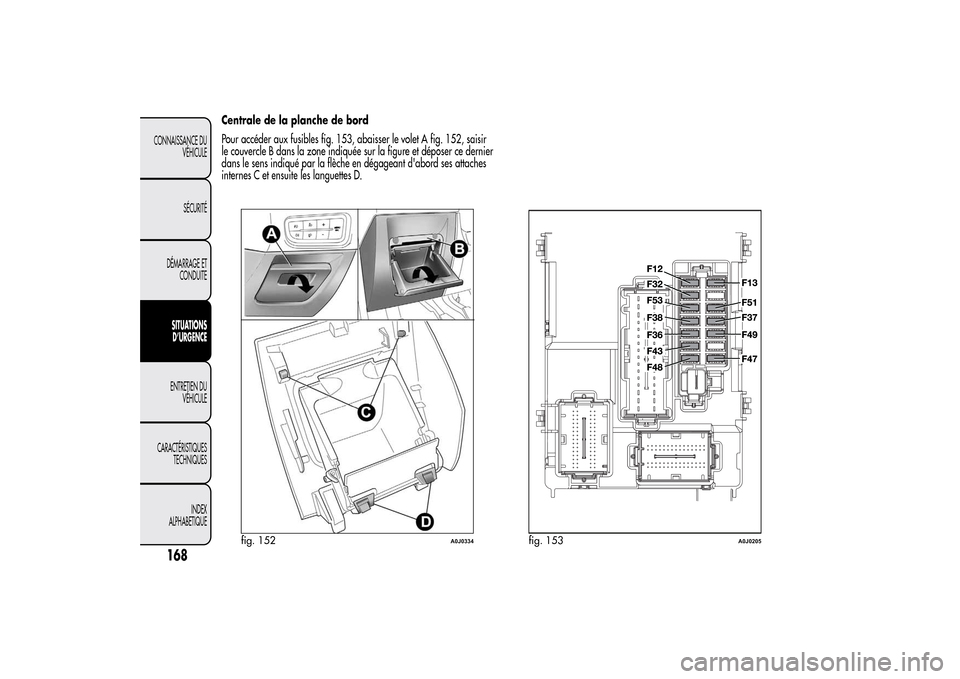

Centrale de la planche de bord
Pour accéder aux fusibles fig. 153, abaisser le volet A fig. 152, saisir
le couvercle B dans la zone indiquée sur la figure et déposer ce dernier
dans le sens indiqué par la flèche en dégageant d'abord ses attaches
internes C et ensuite les languettes D.
fig. 152
A0J0334
fig. 153
A0J0205
168
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

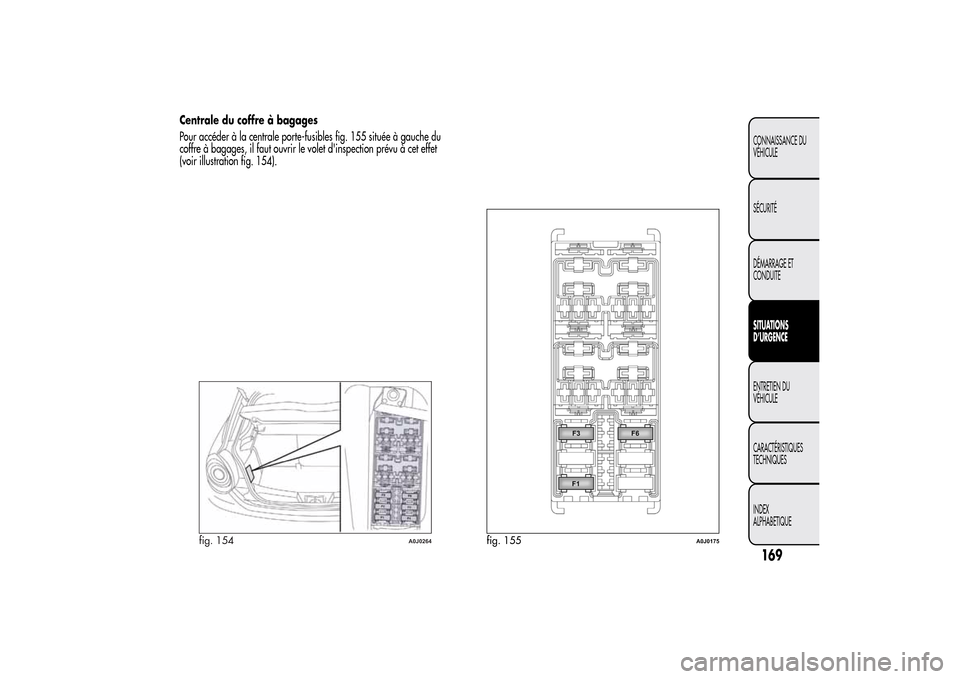

Centrale du coffre à bagages
Pour accéder à la centrale porte-fusibles fig. 155 située à gauche du
coffre à bagages, il faut ouvrir le volet d'inspection prévu à cet effet
(voir illustration fig. 154).
fig. 154
A0J0264
fig. 155
A0J0175
169CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITESITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

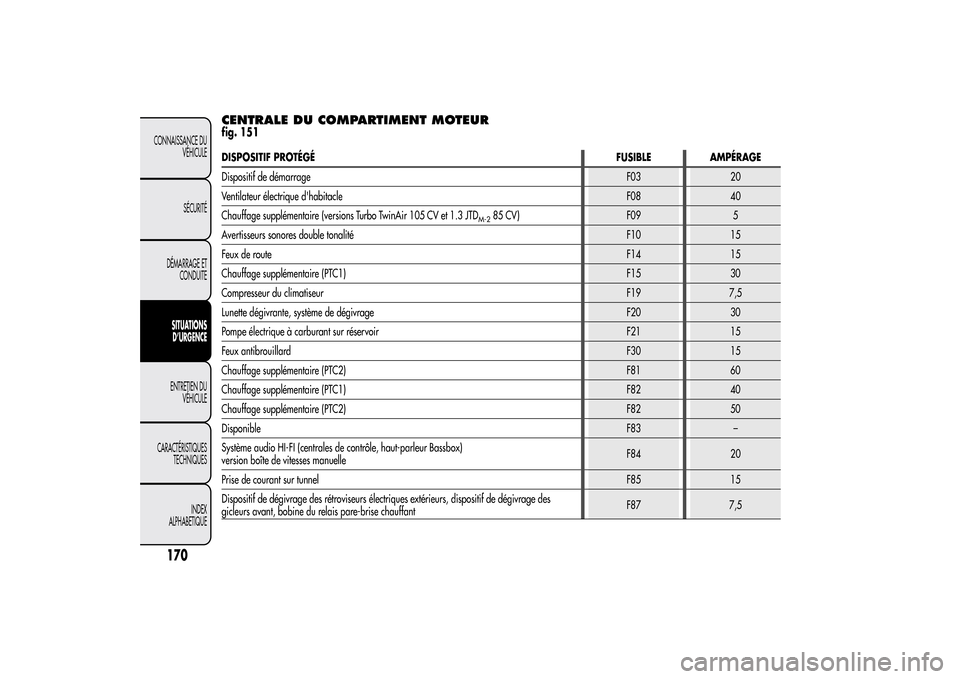

CENTRALE DU COMPARTIMENT MOTEURfig. 151DISPOSITIF PROTÉGÉFUSIBLE AMPÉRAGE
Dispositif de démarrageF03 20
Ventilateur électrique d'habitacleF08 40
Chauffage supplémentaire (versions Turbo TwinAir 105 CV et 1.3 JTD
M-2
85 CV) F09 5
Avertisseurs sonores double tonalité F10 15
Feux de routeF14 15
Chauffage supplémentaire (PTC1) F15 30
Compresseur du climatiseurF19 7,5
Lunette dégivrante, système de dégivrage F20 30
Pompe électrique à carburant sur réservoir F21 15
Feux antibrouillardF30 15
Chauffage supplémentaire (PTC2) F81 60
Chauffage supplémentaire (PTC1) F82 40
Chauffage supplémentaire (PTC2) F82 50
DisponibleF83 –
Système audio HI-FI (centrales de contrôle, haut-parleur Bassbox)
version boîte de vitesses manuelleF84 20
Prise de courant sur tunnelF85 15
Dispositif de dégivrage des rétroviseurs électriques extérieurs, dispositif de dégivrage des
gicleurs avant, bobine du relais pare-brise chauffantF87 7,5
170
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

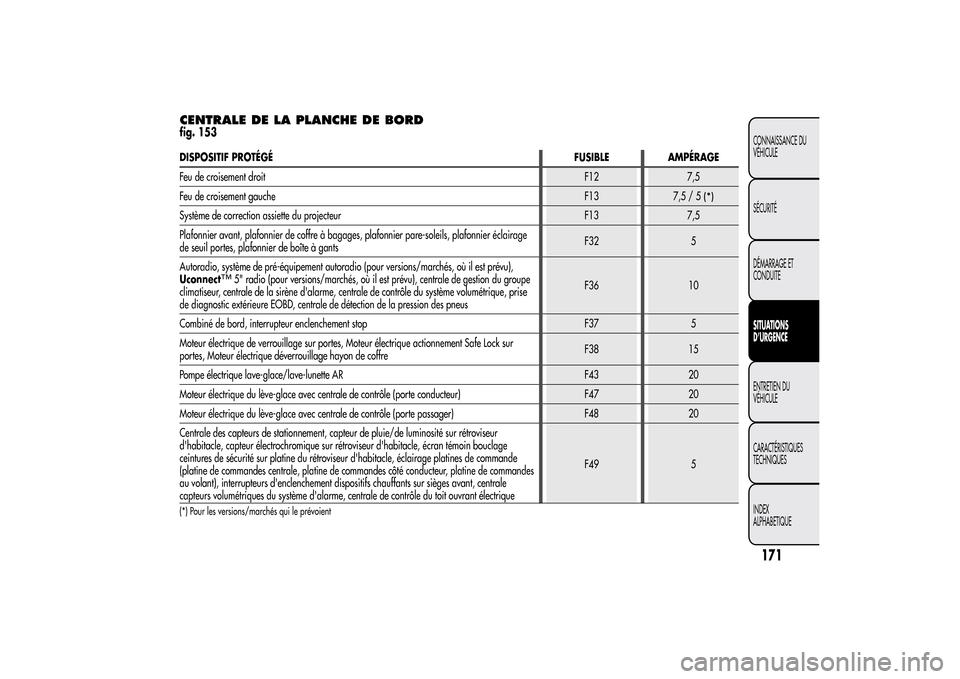

CENTRALE DE LA PLANCHE DE BORDfig. 153DISPOSITIF PROTÉGÉFUSIBLE AMPÉRAGE
Feu de croisement droitF12 7,5
Feu de croisement gaucheF13 7,5 / 5
(*)
Système de correction assiette du projecteur F13 7,5
Plafonnier avant, plafonnier de coffre à bagages, plafonnier pare-soleils, plafonnier éclairage
de seuil portes, plafonnier de boîte à gantsF32 5
Autoradio, système de pré-équipement autoradio (pour versions/marchés, où il est prévu),
Uconnect
™
5" radio (pour versions/marchés, où il est prévu), centrale de gestion du groupe
climatiseur, centrale de la sirène d'alarme, centrale de contrôle du système volumétrique, prise
de diagnostic extérieure EOBD, centrale de détection de la pression des pneusF36 10
Combiné de bord, interrupteur enclenchement stop F37 5
Moteur électrique de verrouillage sur portes, Moteur électrique actionnement Safe Lock sur
portes, Moteur électrique déverrouillage hayon de coffreF38 15
Pompe électrique lave-glace/lave-lunette AR F43 20
Moteur électrique du lève-glace avec centrale de contrôle (porte conducteur) F47 20
Moteur électrique du lève-glace avec centrale de contrôle (porte passager) F48 20
Centrale des capteurs de stationnement, capteur de pluie/de luminosité sur rétroviseur
d'habitacle, capteur électrochromique sur rétroviseur d'habitacle, écran témoin bouclage
ceintures de sécurité sur platine du rétroviseur d'habitacle, éclairage platines de commande
(platine de commandes centrale, platine de commandes côté conducteur, platine de commandes
au volant), interrupteurs d'enclenchement dispositifs chauffants sur sièges avant, centrale
capteurs volumétriques du système d'alarme, centrale de contrôle du toit ouvrant électriqueF49 5
(*) Pour les versions/marchés qui le prévoient
171CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITESITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

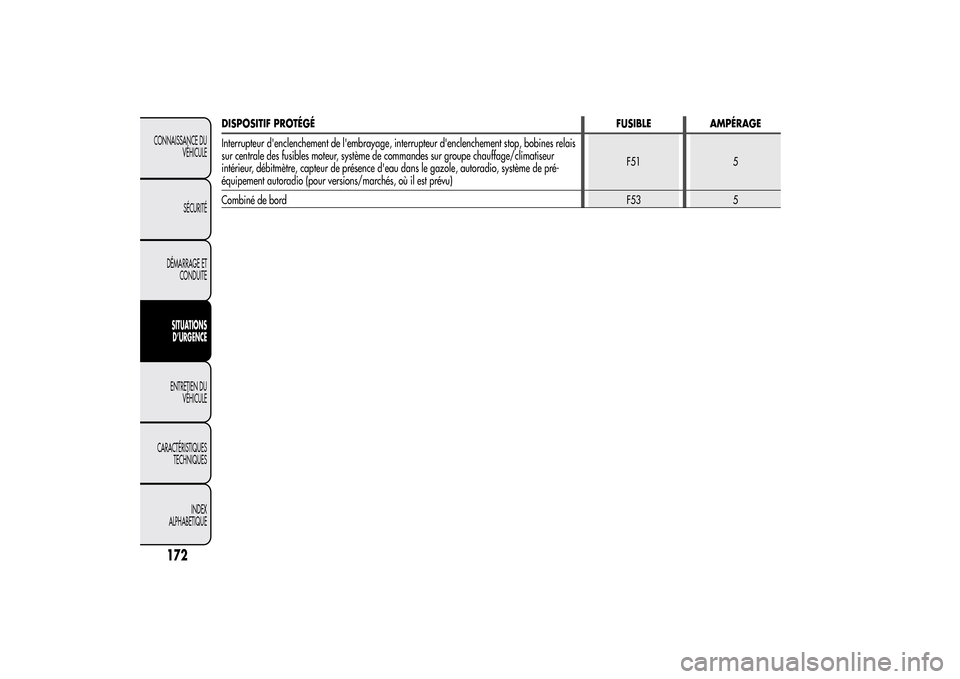

DISPOSITIF PROTÉGÉFUSIBLE AMPÉRAGE
Interrupteur d'enclenchement de l'embrayage, interrupteur d'enclenchement stop, bobines relais
sur centrale des fusibles moteur, système de commandes sur groupe chauffage/climatiseur
intérieur, débitmètre, capteur de présence d'eau dans le gazole, autoradio, système de pré-
équipement autoradio (pour versions/marchés, où il est prévu)F51 5
Combiné de bordF53 5
