2014 Alfa Romeo MiTo Manuale del proprietario (in Italian)

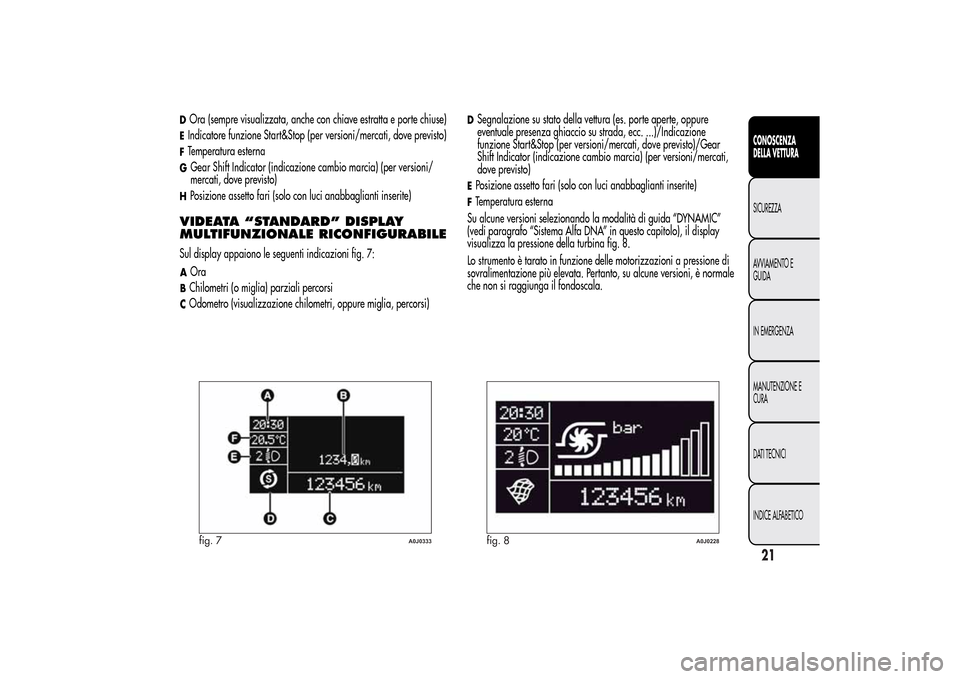

DOra (sempre visualizzata, anche con chiave estratta e porte chiuse)EIndicatore funzione Start&Stop (per versioni/mercati, dove previsto)FTemperatura esternaGGear Shift Indicator (indicazione cambio marcia) (per versioni/
mercati, dove previsto)HPosizione assetto fari (solo con luci anabbaglianti inserite)VIDEATA “STANDARD” DISPLAY
MULTIFUNZIONALE RICONFIGURABILESul display appaiono le seguenti indicazioni fig. 7:AOraBChilometri (o miglia) parziali percorsiCOdometro (visualizzazione chilometri, oppure miglia, percorsi)
DSegnalazione su stato della vettura (es. porte aperte, oppure
eventuale presenza ghiaccio su strada, ecc. ...)/Indicazione
funzione Start&Stop (per versioni/mercati, dove previsto)/Gear
Shift Indicator (indicazione cambio marcia) (per versioni/mercati,
dove previsto)EPosizione assetto fari (solo con luci anabbaglianti inserite)FTemperatura esterna
Su alcune versioni selezionando la modalità di guida “DYNAMIC”
(vedi paragrafo “Sistema Alfa DNA” in questo capitolo), il display
visualizza la pressione della turbina fig. 8.
Lo strumento è tarato in funzione delle motorizzazioni a pressione di
sovralimentazione più elevata. Pertanto, su alcune versioni, è normale
che non si raggiunga il fondoscala.
fig. 7
A0J0333
fig. 8
A0J0228
21CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

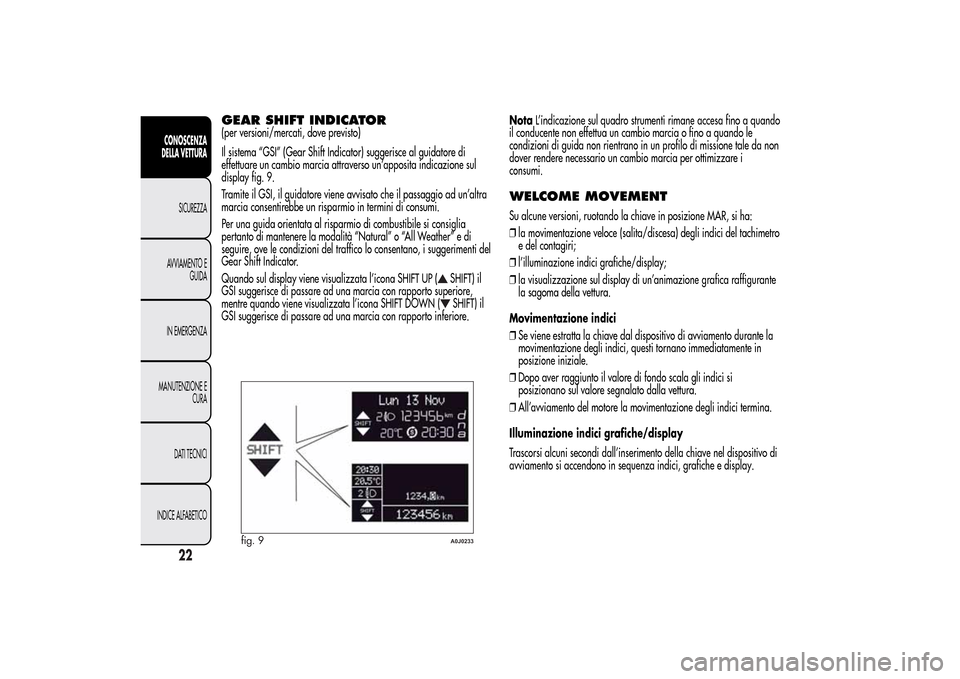

GEAR SHIFT INDICATOR(per versioni/mercati, dove previsto)
Il sistema “GSI” (Gear Shift Indicator) suggerisce al guidatore di
effettuare un cambio marcia attraverso un’apposita indicazione sul
display fig. 9.
Tramite il GSI, il guidatore viene avvisato che il passaggio ad un’altra
marcia consentirebbe un risparmio in termini di consumi.
Per una guida orientata al risparmio di combustibile si consiglia
pertanto di mantenere la modalità “Natural” o “All Weather” e di
seguire, ove le condizioni del traffico lo consentano, i suggerimenti del
Gear Shift Indicator.
Quando sul display viene visualizzata l’icona SHIFT UP (
SHIFT) il
GSI suggerisce di passare ad una marcia con rapporto superiore,
mentre quando viene visualizzata l’icona SHIFT DOWN (SHIFT) il
GSI suggerisce di passare ad una marcia con rapporto inferiore.NotaL’indicazione sul quadro strumenti rimane accesa fino a quando
il conducente non effettua un cambio marcia o fino a quando le
condizioni di guida non rientrano in un profilo di missione tale da non
dover rendere necessario un cambio marcia per ottimizzare i
consumi.
WELCOME MOVEMENTSu alcune versioni, ruotando la chiave in posizione MAR, si ha:
❒la movimentazione veloce (salita/discesa) degli indici del tachimetro
e del contagiri;
❒l’illuminazione indici grafiche/display;
❒la visualizzazione sul display di un’animazione grafica raffigurante
la sagoma della vettura.
Movimentazione indici
❒Se viene estratta la chiave dal dispositivo di avviamento durante la
movimentazione degli indici, questi tornano immediatamente in
posizione iniziale.
❒Dopo aver raggiunto il valore di fondo scala gli indici si
posizionano sul valore segnalato dalla vettura.
❒All’avviamento del motore la movimentazione degli indici termina.
Illuminazione indici grafiche/display
Trascorsi alcuni secondi dall’inserimento della chiave nel dispositivo di
avviamento si accendono in sequenza indici, grafiche e display.
fig. 9
A0J0233
22
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

Visualizzazione animazione grafica
In fase di estrazione della chiave dal dispositivo di avviamento (con
porte chiuse), il display rimane illuminato e visualizza un’animazione
grafica.
Successivamente viene attenuata progressivamente l’illuminazione del
display fino al completo spegnimento.PULSANTI DI COMANDO"+" oppure
(versioni con sistema Start&Stop): per scorrere sulla
videata e sulle relative opzioni verso l’alto oppure per incrementare il
valore visualizzato fig. 10.
SET/
: pressione breve per accedere al menu e/o passare alla
videata successiva oppure confermare la scelta desiderata. Pressione
lunga per ritornare alla videata standard.
"–" oppure
(versioni con sistema Start&Stop): per scorrere sulla
videata e sulle relative opzioni verso il basso oppure per decrementare
il valore visualizzato.AVVERTENZA I pulsanti "+" e "–" (oppure
e
per
versioni dotate di sistema Start&Stop) attivano funzioni diverse a
seconda delle seguenti situazioni:
❒all’interno del menu permettono lo scorrimento verso l’alto oppure
verso il basso;
❒durante le operazioni di impostazione permettono l’incremento
oppure il decremento.
MENU DI SETUPIl menu è composto da una serie di voci la cui selezione, realizzabile
mediante i pulsanti "+" e "–" (oppure
e
per versioni
dotate di sistema Start&Stop) consente l’accesso alle diverse
operazioni di scelta ed impostazione (Setup) riportate in seguito.
Per alcune voci è previsto un sottomenu. Il menu può essere attivato
con una pressione breve del pulsante SET/
.
Il menu è composto dalle seguenti voci:
❒MENU
❒BEEP VELOCITÀ
❒SENSORE FARI (per versioni/mercati, dove previsto)
❒SENSORE PIOGGIA (per versioni/mercati, dove previsto)
❒ATTIVAZIONE/DATI TRIP B
❒REGOLA ORA
❒REGOLA DATA
❒PRIMA PAGINA (per versioni/mercati, dove previsto)
❒VEDI RADIO
❒AUTOCLOSE
❒UNITÀ MISURA
fig. 10
A0J0302
23CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

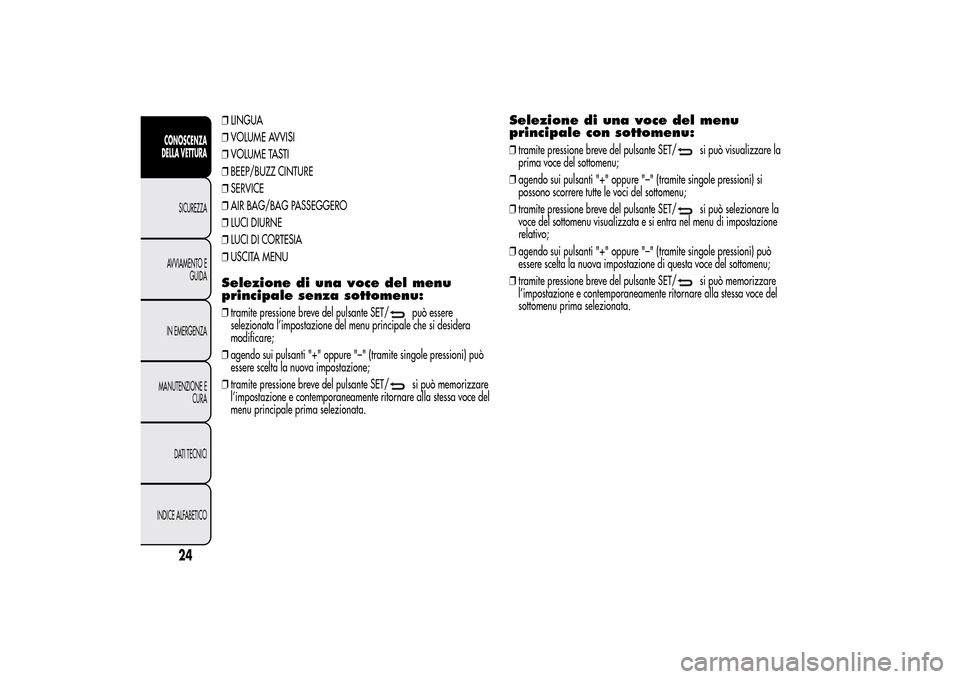

❒LINGUA
❒VOLUME AVVISI
❒VOLUME TASTI
❒BEEP/BUZZ CINTURE
❒SERVICE
❒AIR BAG/BAG PASSEGGERO
❒LUCI DIURNE
❒LUCI DI CORTESIA
❒USCITA MENUSelezione di una voce del menu
principale senza sottomenu:❒tramite pressione breve del pulsante SET/
può essere
selezionata l’impostazione del menu principale che si desidera
modificare;
❒agendo sui pulsanti "+" oppure "–" (tramite singole pressioni) può
essere scelta la nuova impostazione;
❒tramite pressione breve del pulsante SET/si può memorizzare
l’impostazione e contemporaneamente ritornare alla stessa voce del
menu principale prima selezionata.
Selezione di una voce del menu
principale con sottomenu:❒tramite pressione breve del pulsante SET/
si può visualizzare la
prima voce del sottomenu;
❒agendo sui pulsanti "+" oppure "–" (tramite singole pressioni) si
possono scorrere tutte le voci del sottomenu;
❒tramite pressione breve del pulsante SET/si può selezionare la
voce del sottomenu visualizzata e si entra nel menu di impostazione
relativo;
❒agendo sui pulsanti "+" oppure "–" (tramite singole pressioni) può
essere scelta la nuova impostazione di questa voce del sottomenu;
❒tramite pressione breve del pulsante SET/si può memorizzare
l’impostazione e contemporaneamente ritornare alla stessa voce del
sottomenu prima selezionata.
24
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

VOCI MENUNotaIn presenza di sistemaUconnect™ 5" Radio (per versioni/
mercati, dove previsto) oppureUconnect™ 5" Radio Nav (per
versioni/mercati, dove previsto), alcune voci di Menu vengono
visualizzate sul display di quest'ultimo e non sul display del quadro
strumenti.MenuQuesta voce consente di accedere all’interno del Menu di Setup.
Premere il pulsante "+" oppure "–" per selezionare le varie voci del
Menu. Premere invece a lungo il pulsante SET/
per tornare alla
videata standard.
Beep Velocità (Limite velocità)Questa funzione permette di impostare il limite velocità vettura (km/h
oppure mph), superato il quale il guidatore viene avvisato.
Per impostare il limite di velocità desiderato procedere come segue:
❒premere il pulsante SET/
con pressione breve, il display
visualizza la scritta "Beep Vel.";
❒premere il pulsante "–" oppure "+" per selezionare l’inserimento
("On") o il disinserimento ("Off") del limite di velocità;
❒nel caso in cui la funzione sia stata attivata ("On"), tramite la
pressione dei pulsanti "+" oppure "–" selezionare il limite di velocità
desiderato e premere SET/per confermare la scelta.AVVERTENZA L’impostazione è possibile tra 30 e 200 km/h, oppure
20 e 125 mph a seconda dell’unità precedentemente impostata,
vedere paragrafo “Unità misura" descritto in seguito. Ogni pressione
sul pulsante +/– determina l’aumento/diminuzione di 5 unità. Tenendo
premuto il pulsante +/– si ottiene l’aumento/diminuzione veloce
automatico. Quando si è vicini al valore desiderato, completare la
regolazione con singole pressioni.
Premere il pulsante SET/
con pressione breve per tornare alla
videata menu oppure premere il pulsante con pressione lunga per
tornare alla videata standard senza memorizzare.
Qualora si desideri annullare l’impostazione, procedere come segue:
❒premere il pulsante SET/
on pressione breve, il display
visualizza in modo lampeggiante ("On");
❒premere il pulsante–,ildisplay visualizza in modo lampeggiante
("Off");
❒premere il pulsante SET/con pressione breve per tornare alla
videata menu oppure premere il pulsante con pressione lunga per
tornare alla videata standard senza memorizzare.
Sensore fari (Regolazione sensibilità
sensore fari automatici/crepuscolare)(per versioni/mercati, dove previsto)
Questa funzione consente di accendere o spegnere automaticamente i
fari in funzione delle condizioni di luminosità esterna.
È possibile regolare la sensibilità del sensore crepuscolare secondo 3
livelli (livello 1= sensibilità minima, livello 2= sensibilità media, livello
3= sensibilità massima).
Maggiore è la sensibilità impostata, minore è la variazione di luce
esterna necessaria per comandare l’accensione delle luci (es. con un
impostazione su livello 3 al tramonto si ha un accensione fari
anticipata rispetto i livelli 1 e 2).
25CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

Per impostare la regolazione desiderata procedere come segue:
❒premere il pulsante SET/
con pressione breve, il display
visualizza in modo lampeggiante il livello precedentemente
impostato;
❒premere il pulsante + oppure – per effettuare la scelta;
❒premere il pulsante SET/con pressione breve per tornare alla
videata menu oppure premere il pulsante con pressione lunga per
tornare alla videata standard senza memorizzare.
Sens. pioggia (Regolazione
sensibilità sensore pioggia)Questa funzione consente di regolare (su 4 livelli) la sensibilità del
sensore pioggia.
Per impostare il livello di sensibilità desiderato procedere come segue:
❒premere il pulsante SET/
con pressione breve, il display
visualizza in modo lampeggiante il “livello” della sensibilità
precedentemente impostato;
❒premere il pulsante + oppure – per effettuare la regolazione;
❒premere il pulsante SET/con pressione breve per tornare alla
videata menu oppure premere il pulsante con pressione lunga per
tornare alla videata standard senza memorizzare.
Attivazione/Dati tripB
(Abilitazione Trip B)Questa funzione consente di attivare (On) oppure disattivare (Off) la
visualizzazione del Trip B (trip parziale). Per ulteriori informazioni
vedere paragrafo “Trip computer”.
Per l’attivazione/disattivazione procedere come segue:
❒premere il pulsante SET/
con pressione breve, il display
visualizza in modo lampeggiante "On" oppure "Off" in funzione di
quanto precedentemente impostato;❒premere il pulsante + oppure – per effettuare la scelta;
❒premere il pulsante SET/
con pressione breve per tornare alla
videata menu oppure premere il pulsante con pressione lunga per
tornare alla videata standard senza memorizzare.
Regola ora (Regolazione orologio)Questa funzione consente la regolazione dell’orologio passando
attraverso due sottomenù: “Ora” e “Formato”.
Per effettuare la regolazione procedere come segue:
❒premere il pulsante SET/
con pressione breve, il display
visualizza i due sottomenù “Ora” e “Formato”;
❒premere il pulsante + oppure – per spostarsi tra i due sottomenu;
❒una volta selezionato il sottomenu che si vuole modificare, premere
il pulsante con pressione breve SET/
;
❒nel caso in cui si entra nel sottomenu “Ora ”: premendo il pulsante
SET/
con pressione breve, il display visualizza in modo
lampeggiante le “ore”;
❒premere il pulsante + oppure – per effettuare la regolazione;
❒premendo il pulsante SET/
con pressione breve il display
visualizza in modo lampeggiante i “minuti”;
❒premere il pulsante + oppure – per effettuare la regolazione.
AVVERTENZA Ogni pressione sui pulsanti + oppure – determina
l’aumento o il decremento di una unità. Mantenendo premuto il
pulsante ne deriva l’aumento/decremento veloce automatico. Quando
si è vicini al valore desiderato, completare la regolazione con singole
pressioni.
26
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

❒Nel caso in cui si entra nel sottomenù “Formato”: premendo il
pulsante SET/
con pressione breve, il display visualizza in
modo lampeggiante la modalità di visualizzazione;
❒premere il pulsante + oppure – per effettuare la selezione in
modalità “24h” oppure “12h”.
Una volta effettuata la regolazione, premere il pulsante SET/
con
pressione breve per tornare alla videata sottomenu oppure premere
il pulsante con pressione lunga per tornare alla videata menu
principale senza memorizzare.
Premere nuovamente il pulsante SET/
con pressione lunga per
tornare alla videata standard o al menu principale a seconda del
punto in cui ci si trova nel menu.
Regola data (Regolazione data)Questa funzione consente l’aggiornamento della data (giorno – mese
– anno).
Per effettuare l'aggiornamento procedere come segue:
❒premere il pulsante SET/
con pressione breve, il display
visualizza in modo lampeggiante “l’anno”;
❒premere il pulsante + oppure – per effettuare la regolazione;
❒premere il pulsante SET/con pressione breve, il display
visualizza in modo lampeggiante “il mese”;
❒premere il pulsante + oppure – per effettuare la regolazione;
❒premere il pulsante SET/con pressione breve, il display
visualizza in modo lampeggiante “il giorno”;
❒premere il pulsante + oppure – per effettuare la regolazione.AVVERTENZA Ogni pressione sui pulsanti + oppure - determina
l’aumento o il decremento di una unità. Mantenendo premuto il
pulsante ne deriva l’aumento/diminuzione veloce automatico. Quando
si è vicini al valore desiderato, completare la regolazione con singole
pressioni.
Premere il pulsante SET/
con pressione breve per tornare alla
videata menu oppure premere il pulsante con pressione lunga per
tornare alla videata standard senza memorizzare.
Prima pagina (Visualizzazione
informazioni nella videata
principale)(per versioni/mercati, dove previsto)
Questa funzione permette di selezionare il tipo di informazione che si
vuole visualizzare nella videata principale. È possibile visualizzare
la data oppure la distanza parziale.
Per effettuare la selezione procedere come segue:
❒premere il pulsante SET/
con pressione breve, il display
visualizza “Prima pagina”;
❒premere nuovamente il pulsante SET/
con pressione breve per
visualizzare le opzioni di visualizzazione “Data” e “Info motore”;
❒premere il pulsante + oppure – per selezionare il tipo di
visualizzazione che si intende avere nella videata principale del
display;
❒premere il pulsante SET/
con pressione breve per tornare alla
videata menu oppure premere il pulsante con pressione lunga per
tornare alla videata standard senza memorizzare.
Ruotando la chiave di avviamento in posizione MAR il display,
terminata la fase di check iniziale, visualizza le informazioni impostate
precedentemente tramite la funzione “Prima pagina” del menu.
27CONOSCENZA
DELLA VETTURASICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

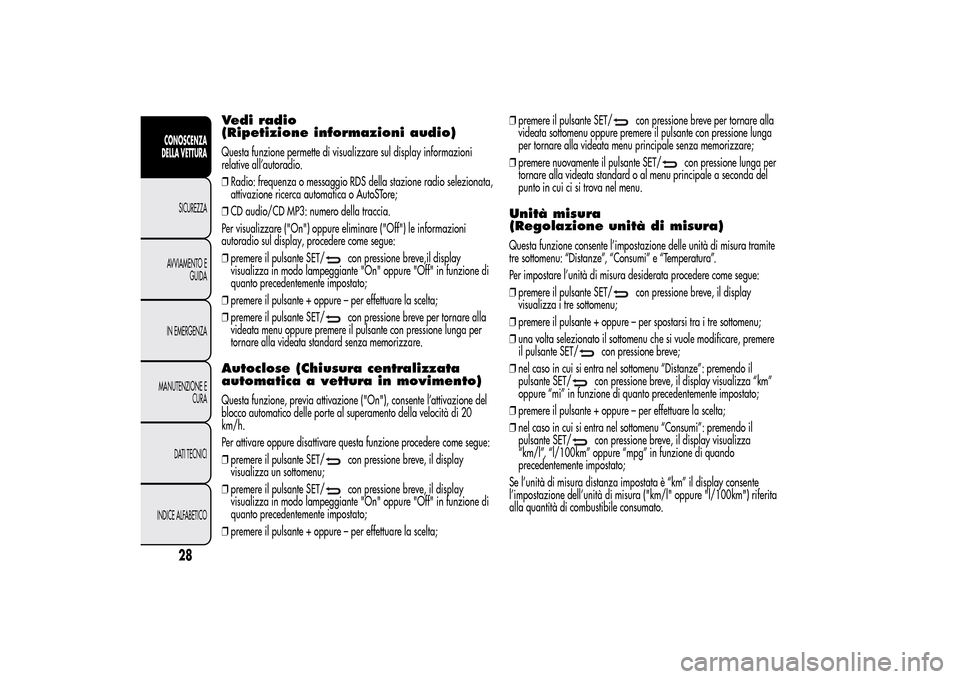

Vedi radio
(Ripetizione informazioni audio)Questa funzione permette di visualizzare sul display informazioni
relative all’autoradio.
❒Radio: frequenza o messaggio RDS della stazione radio selezionata,
attivazione ricerca automatica o AutoSTore;
❒CD audio/CD MP3: numero della traccia.
Per visualizzare ("On") oppure eliminare ("Off") le informazioni
autoradio sul display, procedere come segue:
❒premere il pulsante SET/
con pressione breve,il display
visualizza in modo lampeggiante "On" oppure "Off" in funzione di
quanto precedentemente impostato;
❒premere il pulsante + oppure – per effettuare la scelta;
❒premere il pulsante SET/con pressione breve per tornare alla
videata menu oppure premere il pulsante con pressione lunga per
tornare alla videata standard senza memorizzare.
Autoclose (Chiusura centralizzata
automatica a vettura in movimento)Questa funzione, previa attivazione ("On"), consente l’attivazione del
blocco automatico delle porte al superamento della velocità di 20
km/h.
Per attivare oppure disattivare questa funzione procedere come segue:
❒premere il pulsante SET/
con pressione breve, il display
visualizza un sottomenu;
❒premere il pulsante SET/con pressione breve, il display
visualizza in modo lampeggiante "On" oppure "Off" in funzione di
quanto precedentemente impostato;
❒premere il pulsante + oppure – per effettuare la scelta;❒premere il pulsante SET/
con pressione breve per tornare alla
videata sottomenu oppure premere il pulsante con pressione lunga
per tornare alla videata menu principale senza memorizzare;
❒premere nuovamente il pulsante SET/
con pressione lunga per
tornare alla videata standard o al menu principale a seconda del
punto in cui ci si trova nel menu.
Unità misura
(Regolazione unità di misura)Questa funzione consente l’impostazione delle unità di misura tramite
tre sottomenu: “Distanze”, “Consumi” e “Temperatura”.
Per impostare l’unità di misura desiderata procedere come segue:
❒premere il pulsante SET/
con pressione breve, il display
visualizza i tre sottomenu;
❒premere il pulsante + oppure – per spostarsi tra i tre sottomenu;
❒una volta selezionato il sottomenu che si vuole modificare, premere
il pulsante SET/
con pressione breve;
❒nel caso in cui si entra nel sottomenu “Distanze”: premendo il
pulsante SET/con pressione breve, il display visualizza “km”
oppure “mi” in funzione di quanto precedentemente impostato;
❒premere il pulsante + oppure – per effettuare la scelta;
❒nel caso in cui si entra nel sottomenu “Consumi”: premendo il
pulsante SET/con pressione breve, il display visualizza
“km/l”, “l/100km” oppure “mpg” in funzione di quando
precedentemente impostato;
Se l’unità di misura distanza impostata è “km” il display consente
l’impostazione dell’unità di misura ("km/l" oppure "l/100km") riferita
alla quantità di combustibile consumato.
28
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO
