2014 Alfa Romeo MiTo Manuale del proprietario (in Italian)

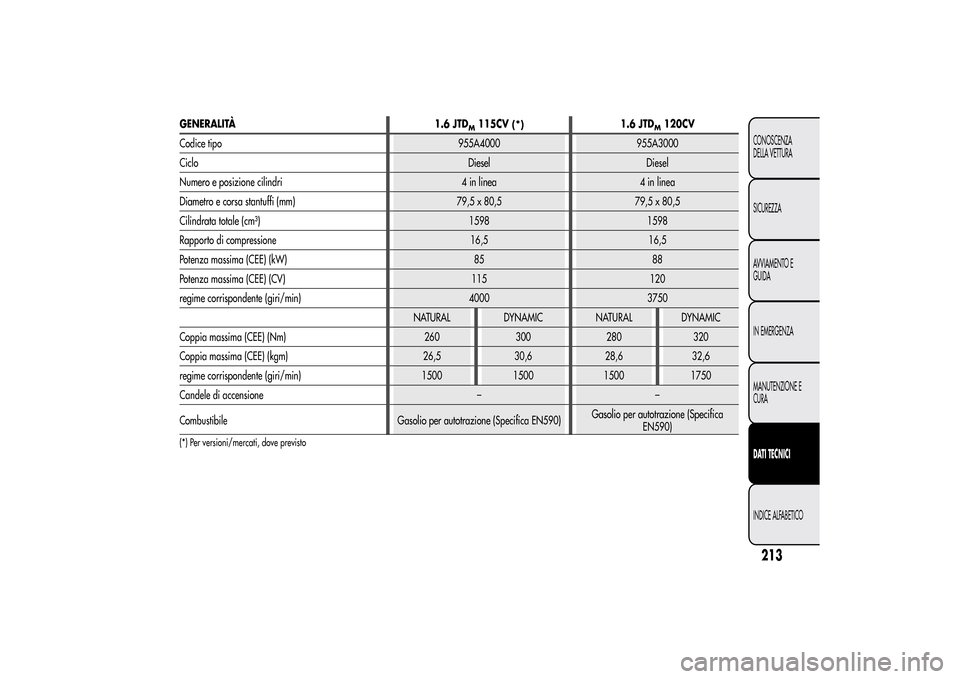

GENERALITÀ
1.6 JTD
M115CV
(*)
1.6 JTD
M120CV
Codice tipo 955A4000 955A3000
Ciclo Diesel Diesel
Numero e posizione cilindri 4 in linea 4 in linea
Diametro e corsa stantuffi (mm) 79,5 x 80,5 79,5 x 80,5
Cilindrata totale (cm³) 1598 1598
Rapporto di compressione 16,5 16,5
Potenza massima (CEE) (kW) 85 88
Potenza massima (CEE) (CV) 115 120
regime corrispondente (giri/min) 4000 3750
NATURAL DYNAMIC NATURAL DYNAMIC
Coppia massima (CEE) (Nm) 260 300 280 320
Coppia massima (CEE) (kgm) 26,5 30,6 28,6 32,6
regime corrispondente (giri/min) 1500 1500 1500 1750
Candele di accensione – –
Combustibile Gasolio per autotrazione (Specifica EN590)Gasolio per autotrazione (Specifica
EN590)
(*) Per versioni/mercati, dove previsto
213CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICIINDICE ALFABETICO

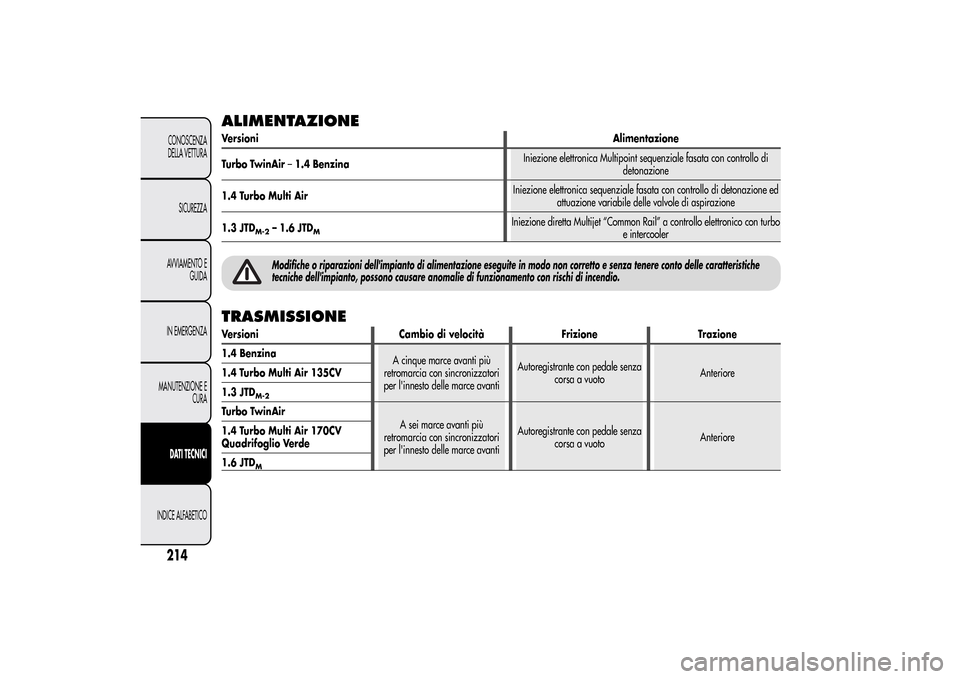

ALIMENTAZIONEVersioniAlimentazione
Turbo TwinAir–1.4 BenzinaIniezione elettronica Multipoint sequenziale fasata con controllo di
detonazione
1.4 Turbo Multi AirIniezione elettronica sequenziale fasata con controllo di detonazione ed
attuazione variabile delle valvole di aspirazione
1.3 JTD
M-2
– 1.6 JTD
M
Iniezione diretta Multijet “Common Rail” a controllo elettronico con turbo
e intercooler
Modifiche o riparazioni dell'impianto di alimentazione eseguite in modo non corretto e senza tenere conto delle caratteristiche
tecniche dell'impianto, possono causare anomalie di funzionamento con rischi di incendio.
TRASMISSIONEVersioni Cambio di velocità Frizione Trazione
1.4 Benzina
A cinque marce avanti più
retromarcia con sincronizzatori
per l'innesto delle marce avantiAutoregistrante con pedale senza
corsa a vuotoAnteriore 1.4 Turbo Multi Air 135CV
1.3 JTD
M-2
Turbo TwinAir
A sei marce avanti più
retromarcia con sincronizzatori
per l'innesto delle marce avantiAutoregistrante con pedale senza
corsa a vuotoAnteriore 1.4 Turbo Multi Air 170CV
Quadrifoglio Verde
1.6 JTD
M
214CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICI
INDICE ALFABETICO

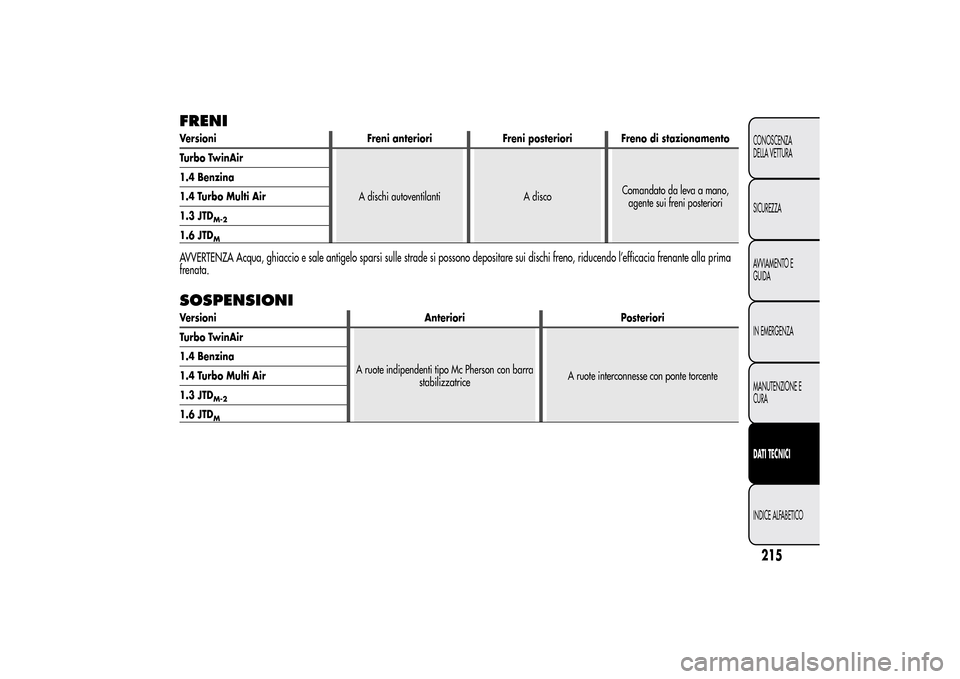

FRENIVersioni Freni anteriori Freni posteriori Freno di stazionamento
Turbo TwinAir
A dischi autoventilanti A discoComandato da leva a mano,
agente sui freni posteriori 1.4 Benzina
1.4 Turbo Multi Air
1.3 JTD
M-2
1.6 JTD
M
AVVERTENZA Acqua, ghiaccio e sale antigelo sparsi sulle strade si possono depositare sui dischi freno, riducendo l’efficacia frenante alla prima
frenata.SOSPENSIONIVersioni Anteriori Posteriori
Turbo TwinAir
A ruote indipendenti tipo Mc Pherson con barra
stabilizzatriceA ruote interconnesse con ponte torcente 1.4 Benzina
1.4 Turbo Multi Air
1.3 JTD
M-2
1.6 JTD
M
215CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICIINDICE ALFABETICO

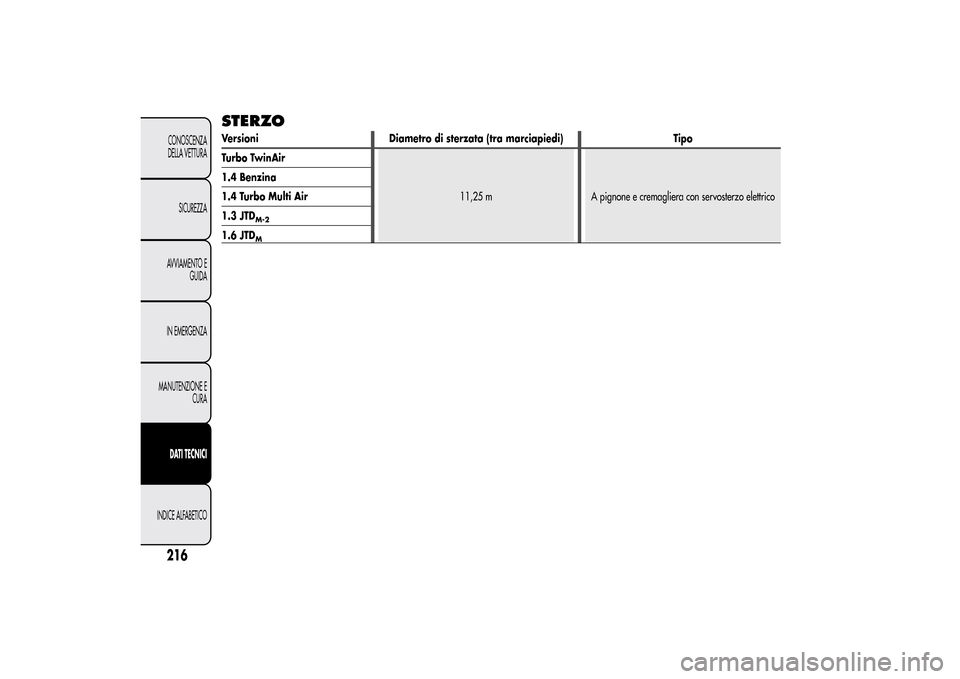

STERZOVersioni Diametro di sterzata (tra marciapiedi) Tipo
Turbo TwinAir
11,25 m A pignone e cremagliera con servosterzo elettrico 1.4 Benzina
1.4 Turbo Multi Air
1.3 JTD
M-2
1.6 JTD
M
216CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICI
INDICE ALFABETICO

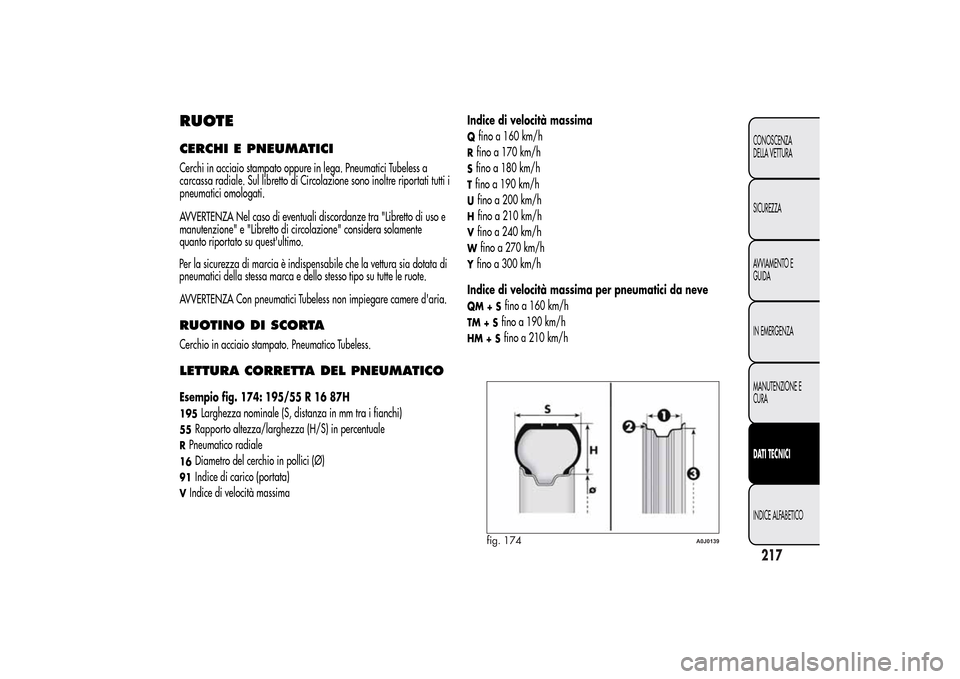

RUOTECERCHI E PNEUMATICICerchi in acciaio stampato oppure in lega. Pneumatici Tubeless a
carcassa radiale. Sul libretto di Circolazione sono inoltre riportati tutti i
pneumatici omologati.
AVVERTENZA Nel caso di eventuali discordanze tra "Libretto di uso e
manutenzione" e "Libretto di circolazione" considera solamente
quanto riportato su quest'ultimo.
AVVERTENZA Con pneumatici Tubeless non impiegare camere d'aria.RUOTINO DI SCORTACerchio in acciaio stampato. Pneumatico Tubeless.LETTURA CORRETTA DEL PNEUMATICOEsempio fig. 174: 195/55 R 16 87H195
Larghezza nominale (S, distanza in mm tra i fianchi)
55
Rapporto altezza/larghezza (H/S) in percentuale
RPneumatico radiale16
Diametro del cerchio in pollici (Ø)
91
Indice di carico (portata)
VIndice di velocità massimaIndice di velocità massima
Qfino a 160 km/hRfino a 170 km/hSfino a 180 km/hTfino a 190 km/hUfino a 200 km/hHfino a 210 km/hVfino a 240 km/hW
fino a 270 km/h
Yfino a 300 km/h
Indice di velocità massima per pneumatici da neveQM+S
fino a 160 km/h
TM+S
fino a 190 km/h
HM+S
fino a 210 km/h
fig. 174
A0J0139
217CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICIINDICE ALFABETICO
Per la sicurezza di marcia è indispensabile che la vettura sia dotata di
pneumatici della stessa marca e dello stesso tipo su tutte le ruote.

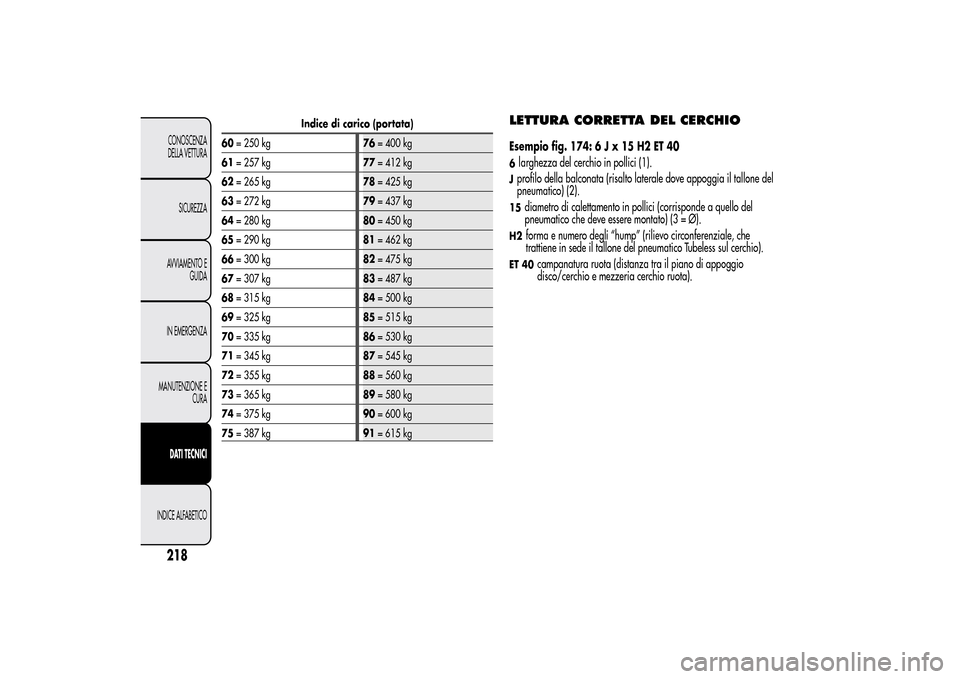

Indice di carico (portata)
60= 250 kg76= 400 kg
61= 257 kg77= 412 kg
62= 265 kg78= 425 kg
63= 272 kg79= 437 kg
64= 280 kg80= 450 kg
65= 290 kg81= 462 kg
66= 300 kg82= 475 kg
67= 307 kg83= 487 kg
68= 315 kg84= 500 kg
69= 325 kg85= 515 kg
70= 335 kg86= 530 kg
71= 345 kg87= 545 kg
72= 355 kg88= 560 kg
73= 365 kg89= 580 kg
74= 375 kg90= 600 kg
75= 387 kg91= 615 kg
LETTURA CORRETTA DEL CERCHIOEsempio fig. 174:6Jx15H2ET406larghezza del cerchio in pollici (1).Jprofilo della balconata (risalto laterale dove appoggia il tallone del
pneumatico) (2).15
diametro di calettamento in pollici (corrisponde a quello del
pneumatico che deve essere montato) (3 = Ø).
H2
forma e numero degli “hump” (rilievo circonferenziale, che
trattiene in sede il tallone del pneumatico Tubeless sul cerchio).
ET 40
campanatura ruota (distanza tra il piano di appoggio
disco/cerchio e mezzeria cerchio ruota).
218CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICI
INDICE ALFABETICO

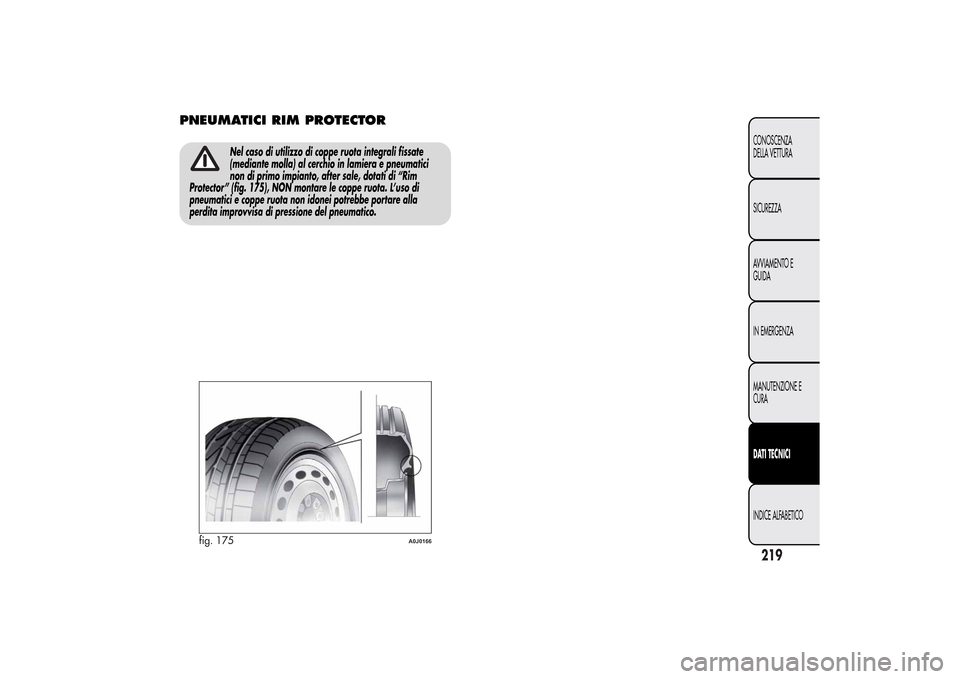

PNEUMATICI RIM PROTECTOR
Nel caso di utilizzo di coppe ruota integrali fissate
(mediante molla) al cerchio in lamiera e pneumatici
non di primo impianto, after sale, dotati di “Rim
Protector” (fig. 175), NON montare le coppe ruota. L’uso di
pneumatici e coppe ruota non idonei potrebbe portare alla
perdita improvvisa di pressione del pneumatico.
fig. 175
A0J0166
219CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICIINDICE ALFABETICO

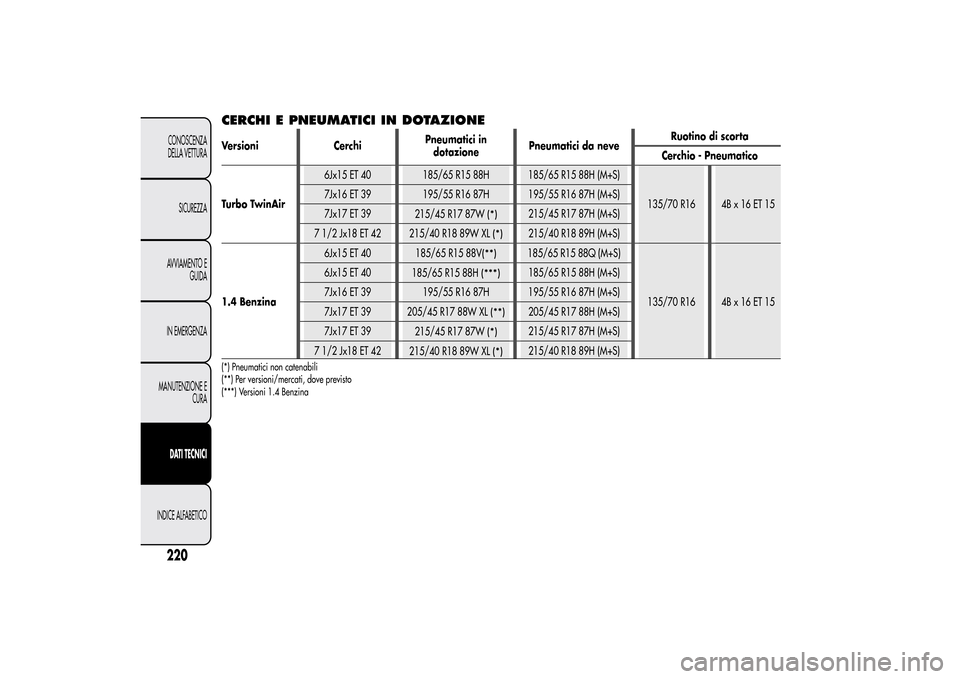

CERCHI E PNEUMATICI IN DOTAZIONEVersioni CerchiPneumatici in
dotazionePneumatici da neveRuotino di scorta
Cerchio - Pneumatico
Turbo TwinAir6Jx15 ET 40 185/65 R15 88H 185/65 R15 88H (M+S)
135/70 R16 4B x 16 ET 15 7Jx16 ET 39 195/55 R16 87H 195/55 R16 87H (M+S)
7Jx17 ET 39
215/45 R17 87W
(*)
215/45 R17 87H (M+S)
7 1/2 Jx18 ET 42
215/40 R18 89W XL
(*)
215/40 R18 89H (M+S)
1.4 Benzina6Jx15 ET 40
185/65 R15 88V
(**)
185/65 R15 88Q (M+S)
135/70 R16 4B x 16 ET 15 6Jx15 ET 40
185/65 R15 88H
(***)
185/65 R15 88H (M+S)
7Jx16 ET 39 195/55 R16 87H 195/55 R16 87H (M+S)
7Jx17 ET 39
205/45 R17 88W XL
(**)
205/45 R17 88H (M+S)
7Jx17 ET 39
215/45 R17 87W
(*)
215/45 R17 87H (M+S)
7 1/2 Jx18 ET 42
215/40 R18 89W XL
(*)
215/40 R18 89H (M+S)
(*) Pneumatici non catenabili
(**) Per versioni/mercati, dove previsto
(***) Versioni 1.4 Benzina
