2014 Alfa Romeo MiTo Manuale del proprietario (in Italian)

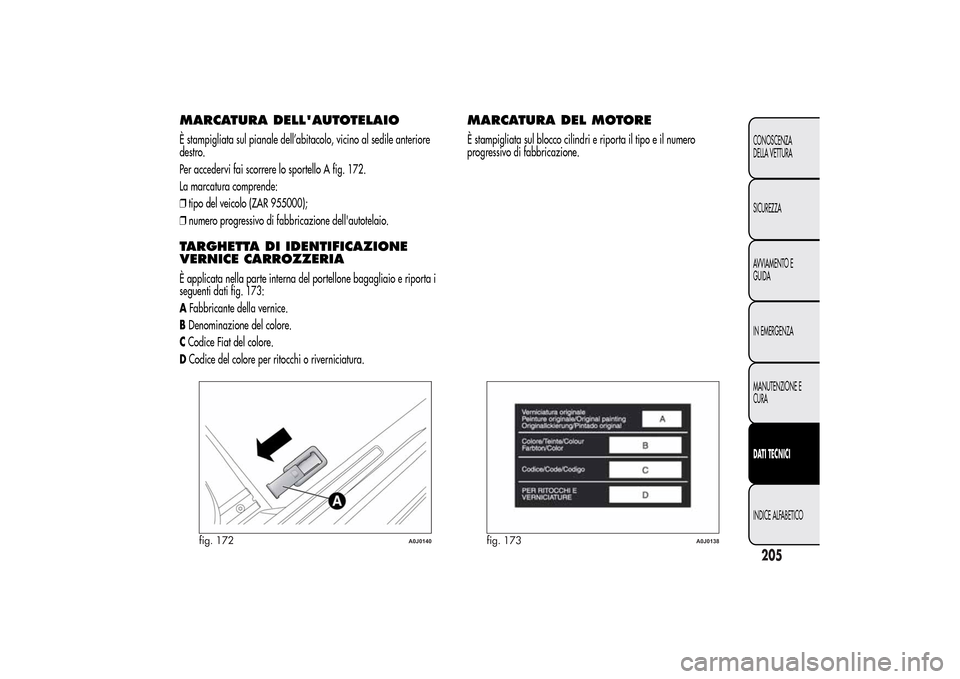

MARCATURA DELL'AUTOTELAIOÈ stampigliata sul pianale dell’abitacolo, vicino al sedile anteriore
destro.
Per accedervi fai scorrere lo sportello A fig. 172.
La marcatura comprende:
❒tipo del veicolo (ZAR 955000);
❒numero progressivo di fabbricazione dell'autotelaio.TARGHETTA DI IDENTIFICAZIONE
VERNICE CARROZZERIAÈ applicata nella parte interna del portellone bagagliaio e riporta i
seguenti dati fig. 173:
AFabbricante della vernice.
BDenominazione del colore.
CCodice Fiat del colore.
DCodice del colore per ritocchi o riverniciatura.
MARCATURA DEL MOTOREÈ stampigliata sul blocco cilindri e riporta il tipo e il numero
progressivo di fabbricazione.
fig. 172
A0J0140
fig. 173
A0J0138
205CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICIINDICE ALFABETICO

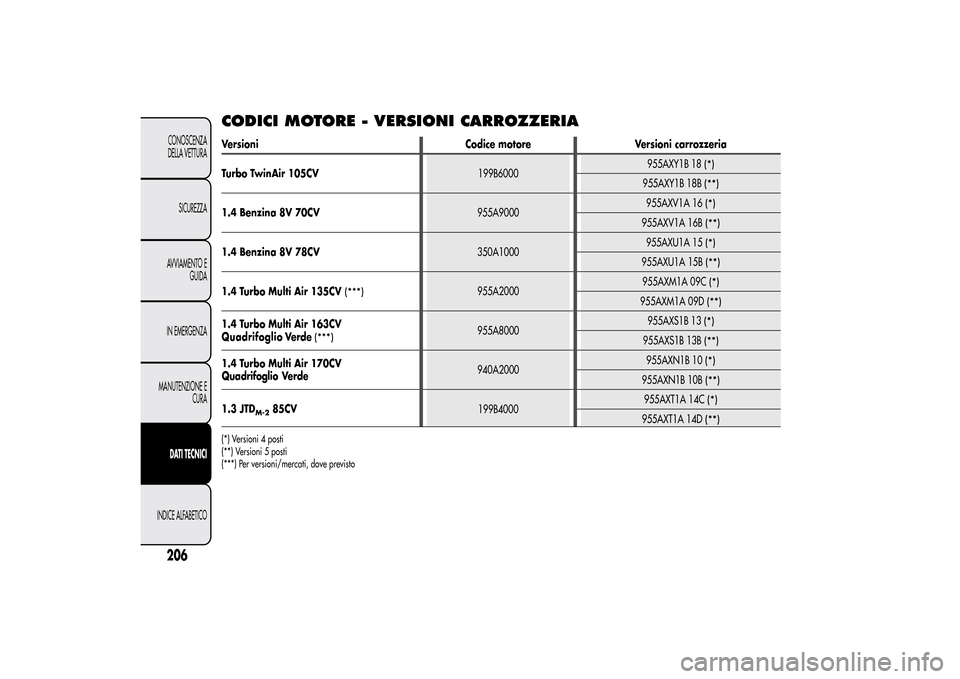

CODICI MOTORE - VERSIONI CARROZZERIAVersioni Codice motore Versioni carrozzeria
Turbo TwinAir 105CV199B6000955AXY1B 18
(*)
955AXY1B 18B
(**)
1.4 Benzina 8V 70CV955A9000955AXV1A 16
(*)
955AXV1A 16B
(**)
1.4 Benzina 8V 78CV350A1000955AXU1A 15
(*)
955AXU1A 15B
(**)
1.4 Turbo Multi Air 135CV
(***)
955A2000955AXM1A 09C
(*)
955AXM1A 09D
(**)
1.4 Turbo Multi Air 163CV
Ve r d e
(***)
955A8000955AXS1B 13
(*)
955AXS1B 13B
(**)
1.4 Turbo Multi Air 170CV
Ve r d e940A2000955AXN1B 10
(*)
955AXN1B 10B
(**)
1.3 JTD
M-2
85CV
199B4000955AXT1A 14C
(*)
955AXT1A 14D
(**)
(*) Versioni 4 posti
(**) Versioni 5 posti
(***) Per versioni/mercati, dove previsto
206CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICI
INDICE ALFABETICO
Quadrifoglio
Quadrifoglio

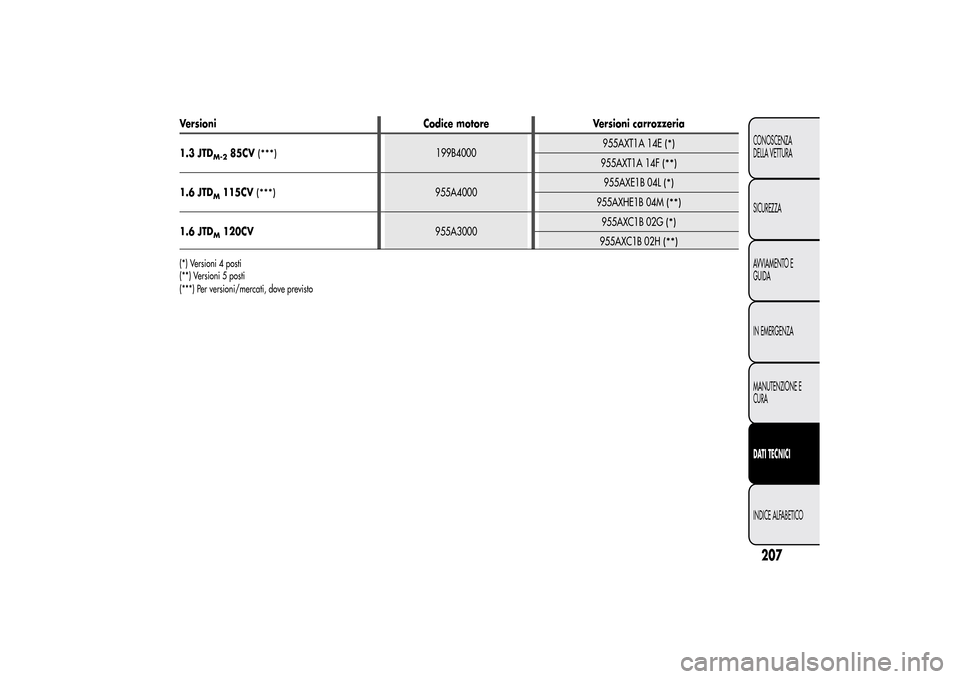

Versioni Codice motore Versioni carrozzeria
1.3 JTD
M-2
85CV
(***)
199B4000955AXT1A 14E
(*)
955AXT1A 14F
(**)
1.6 JTD
M115CV
(***)
955A4000955AXE1B 04L
(*)
955AXHE1B 04M
(**)
1.6 JTD
M120CV955A3000955AXC1B 02G
(*)
955AXC1B 02H
(**)
(***) Per versioni/mercati, dove previsto (*) Versioni 4 posti
(**) Versioni 5 posti
207CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICIINDICE ALFABETICO

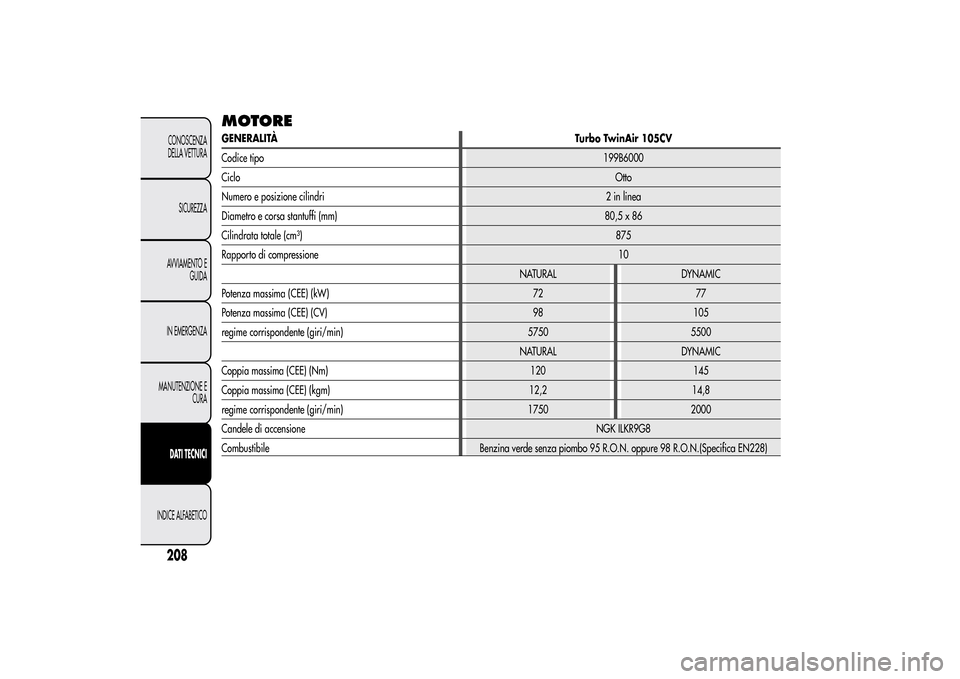

MOTOREGENERALITÀTurbo TwinAir 105CV
Codice tipo199B6000
CicloOtto
Numero e posizione cilindri 2 in linea
Diametro e corsa stantuffi (mm) 80,5 x 86
Cilindrata totale (cm³)875
Rapporto di compressione10
NATURAL DYNAMIC
Potenza massima (CEE) (kW) 72 77
Potenza massima (CEE) (CV) 98 105
regime corrispondente (giri/min) 5750 5500
NATURAL DYNAMIC
Coppia massima (CEE) (Nm) 120 145
Coppia massima (CEE) (kgm) 12,2 14,8
regime corrispondente (giri/min) 1750 2000
Candele di accensioneNGK ILKR9G8
Combustibile Benzina verde senza piombo 95 R.O.N. oppure 98 R.O.N.(Specifica EN228)
208CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICI
INDICE ALFABETICO

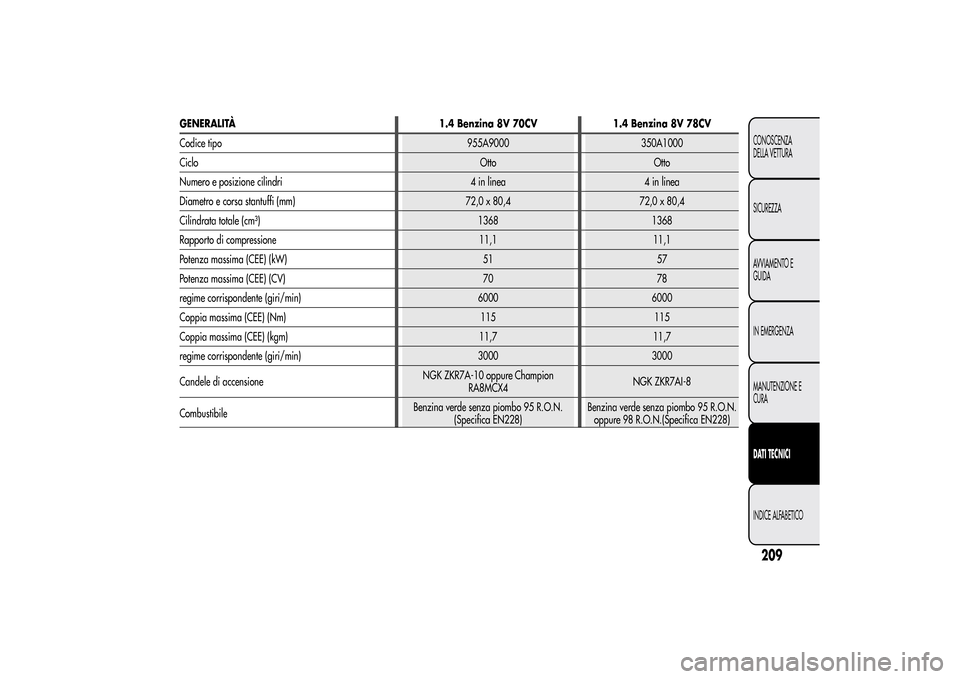

GENERALITÀ 1.4 Benzina 8V 70CV 1.4 Benzina 8V 78CV
Codice tipo 955A9000 350A1000
Ciclo Otto Otto
Numero e posizione cilindri 4 in linea 4 in linea
Diametro e corsa stantuffi (mm) 72,0 x 80,4 72,0 x 80,4
Cilindrata totale (cm³) 1368 1368
Rapporto di compressione 11,1 11,1
Potenza massima (CEE) (kW) 51 57
Potenza massima (CEE) (CV) 70 78
regime corrispondente (giri/min) 6000 6000
Coppia massima (CEE) (Nm) 115 115
Coppia massima (CEE) (kgm) 11,7 11,7
regime corrispondente (giri/min) 3000 3000
Candele di accensioneNGK ZKR7A-10 oppure Champion
RA8MCX4NGK ZKR7AI-8
CombustibileBenzina verde senza piombo 95 R.O.N.
(Specifica EN228)Benzina verde senza piombo 95 R.O.N.
oppure 98 R.O.N.(Specifica EN228)
209CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICIINDICE ALFABETICO

210CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICI
INDICE ALFABETICO

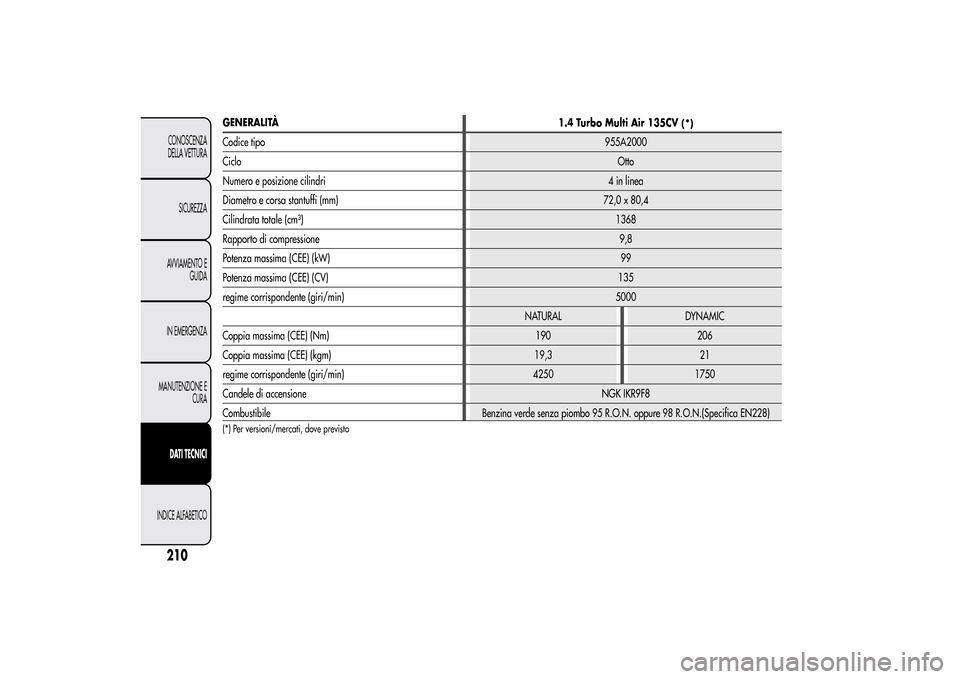

GENERALITÀ
1.4 Turbo Multi Air 135CV
(*)
Codice tipo955A2000
CicloOtto
Numero e posizione cilindri4 in linea
Diametro e corsa stantuffi (mm) 72,0 x 80,4
Cilindrata totale (cm³)1368
Rapporto di compressione9,8
Potenza massima (CEE) (kW)99
Potenza massima (CEE) (CV)135
regime corrispondente (giri/min) 5 00
NATURAL DYNAMIC
Coppia massima (CEE) (Nm) 190 206
Coppia massima (CEE) (kgm) 19,3 21
regime corrispondente (giri/min) 4250 1750
Candele di accensioneNGK IKR9F8
Combustibile Benzina verde senza piombo 95 R.O.N. oppure 98 R.O.N.(Specifica EN228)(*) Per versioni/mercati, dove previsto
0

211CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
IN EMERGENZA
MANUTENZIONE E
CURADATI TECNICIINDICE ALFABETICO

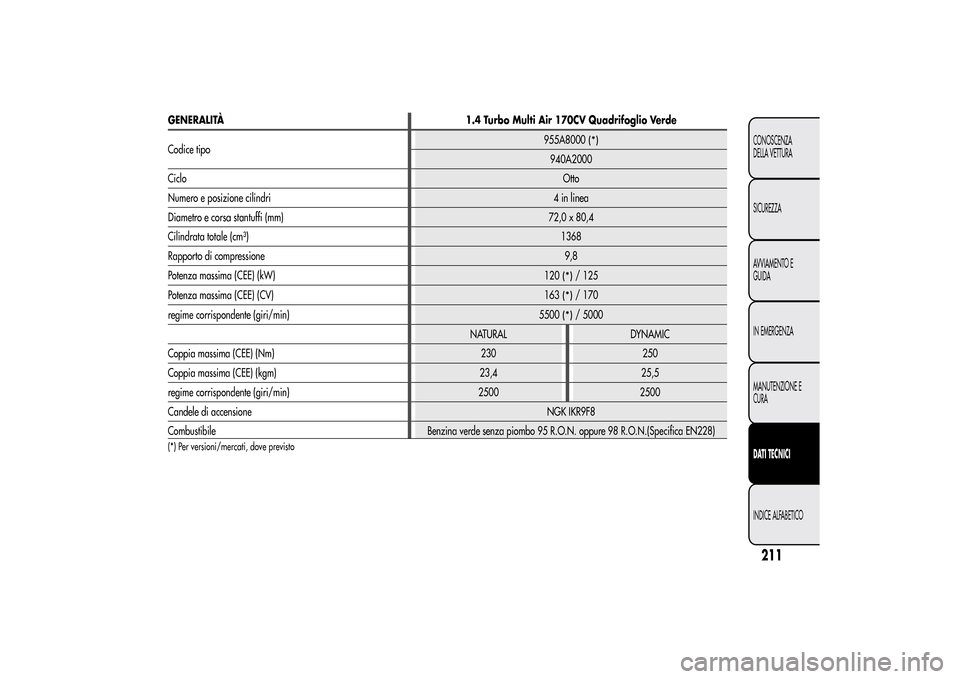

GENERALITÀ 1.4 Turbo Multi Air 170CV Quadrifoglio Verde
Codice tipo955A8000
(*)
940A2000
CicloOtto
Numero e posizione cilindri4 in linea
Diametro e corsa stantuffi (mm) 72,0 x 80,4
Cilindrata totale (cm³)1368
Rapporto di compressione9,8
Potenza massima (CEE) (kW)
120
(*)
/ 125
Potenza massima (CEE) (CV)
163
(*)
/ 170
regime corrispondente (giri/min)
5500
(*)
/ 5000
NATURAL DYNAMIC
Coppia massima (CEE) (Nm) 230 250
Coppia massima (CEE) (kgm) 23,4 25,5
regime corrispondente (giri/min) 2500 2500
Candele di accensioneNGK IKR9F8
Combustibile Benzina verde senza piombo 95 R.O.N. oppure 98 R.O.N.(Specifica EN228)
(*) Per versioni/mercati, dove previsto

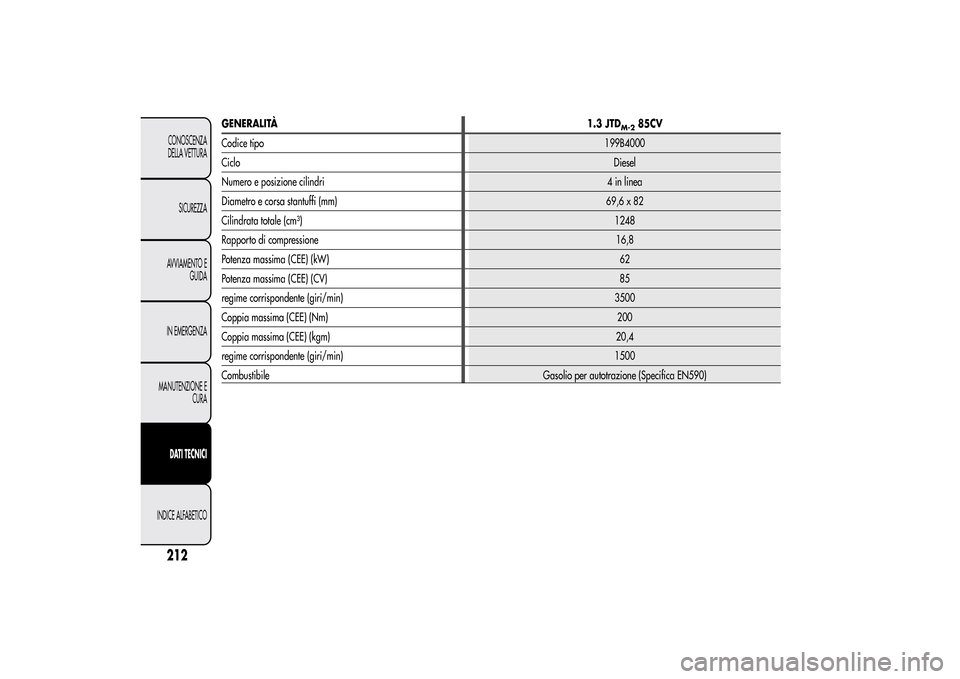

GENERALITÀ1.3 JTD
M-2
85CV
Codice tipo199B4000
CicloDiesel
Numero e posizione cilindri4 in linea
Diametro e corsa stantuffi (mm) 69,6 x 82
Cilindrata totale (cm³)1248
Rapporto di compressione16,8
Potenza massima (CEE) (kW)62
Potenza massima (CEE) (CV)85
regime corrispondente (giri/min) 3500
Coppia massima (CEE) (Nm)200
Coppia massima (CEE) (kgm)20,4
regime corrispondente (giri/min) 1500
Combustibile Gasolio per autotrazione (Specifica EN590)
