2014 Alfa Romeo MiTo Manuale del proprietario (in Italian)

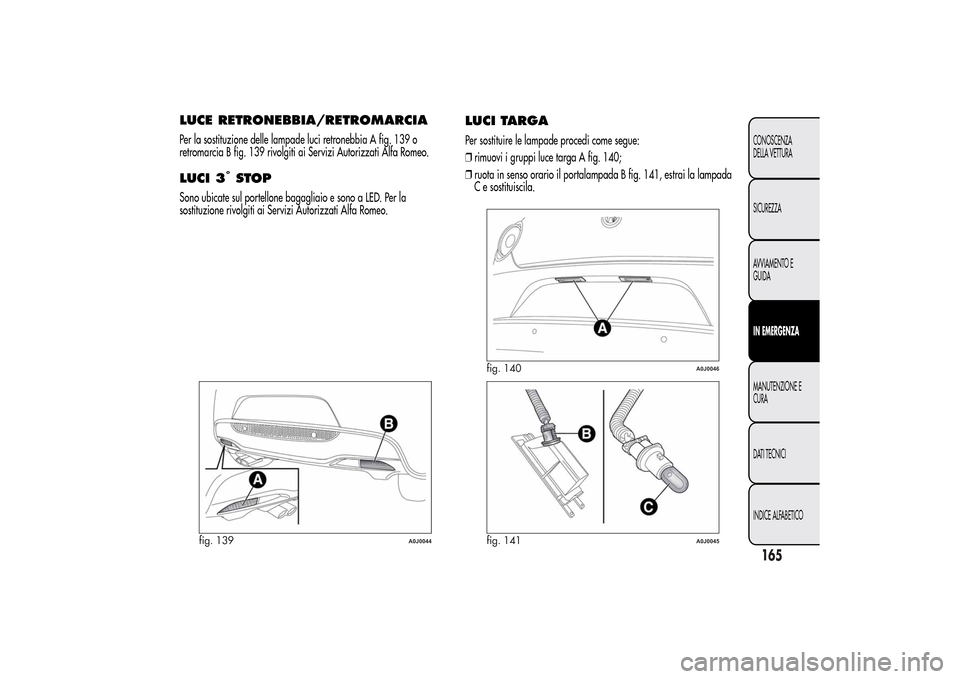

LUCE RETRONEBBIA/RETROMARCIAPer la sostituzione delle lampade luci retronebbia A fig. 139 o
retromarcia B fig. 139 rivolgiti ai Servizi Autorizzati Alfa Romeo.LUCI 3
°STOP
Sono ubicate sul portellone bagagliaio e sono a LED. Per la
sostituzione rivolgiti ai Servizi Autorizzati Alfa Romeo.
LUCI TARGAPer sostituire le lampade procedi come segue:
❒rimuovi i gruppi luce targa A fig. 140;
❒ruota in senso orario il portalampada B fig. 141, estrai la lampada
C e sostituiscila.
fig. 139
A0J0044
fig. 140
A0J0046
fig. 141
A0J0045
165CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDAIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

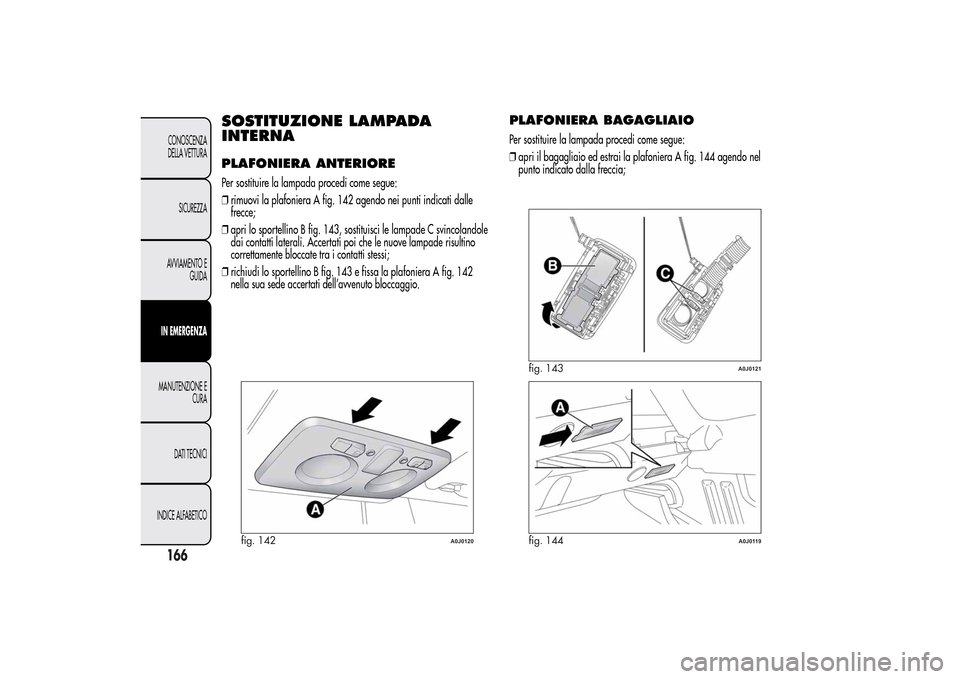

SOSTITUZIONE LAMPADA
INTERNAPLAFONIERA ANTERIOREPer sostituire la lampada procedi come segue:
❒rimuovi la plafoniera A fig. 142 agendo nei punti indicati dalle
frecce;
❒apri lo sportellino B fig. 143, sostituisci le lampade C svincolandole
dai contatti laterali. Accertati poi che le nuove lampade risultino
correttamente bloccate tra i contatti stessi;
❒richiudi lo sportellino B fig. 143 e fissa la plafoniera A fig. 142
nella sua sede accertati dell’avvenuto bloccaggio.
PLAFONIERA BAGAGLIAIOPer sostituire la lampada procedi come segue:
❒apri il bagagliaio ed estrai la plafoniera A fig. 144 agendo nel
punto indicato dalla freccia;
fig. 142
A0J0120
fig. 143
A0J0121
fig. 144
A0J0119
166CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDAIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

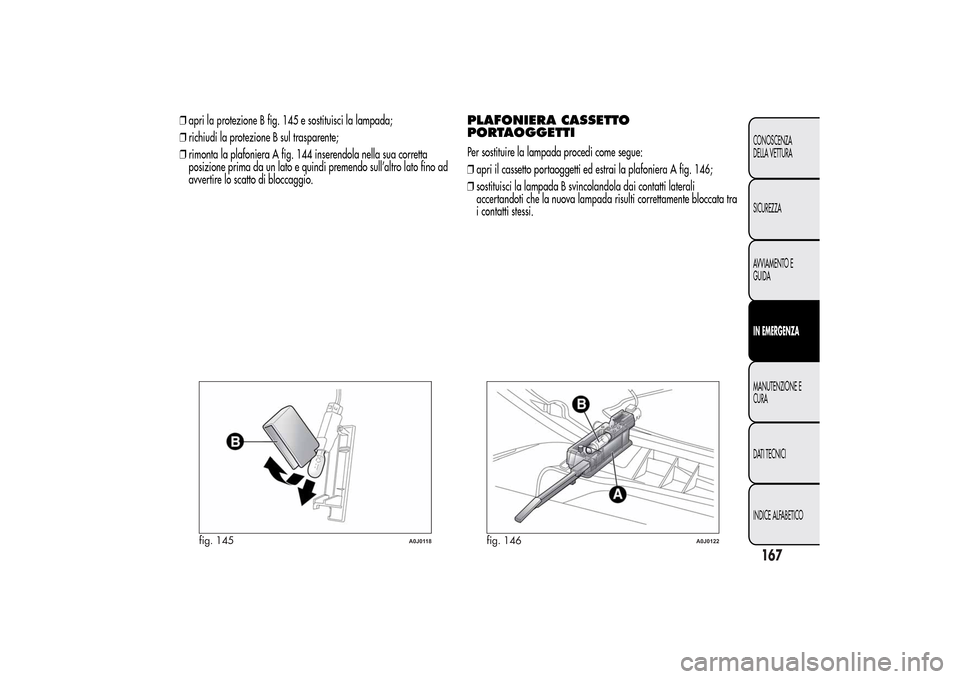

❒apri la protezione B fig. 145 e sostituisci la lampada;
❒richiudi la protezione B sul trasparente;
❒rimonta la plafoniera A fig. 144 inserendola nella sua corretta
posizione prima da un lato e quindi premendo sull’altro lato fino ad
avvertire lo scatto di bloccaggio.
PLAFONIERA CASSETTO
PORTAOGGETTIPer sostituire la lampada procedi come segue:
❒apri il cassetto portaoggetti ed estrai la plafoniera A fig. 146;
❒sostituisci la lampada B svincolandola dai contatti laterali
accertandoti che la nuova lampada risulti correttamente bloccata tra
i contatti stessi.
fig. 145
A0J0118
fig. 146
A0J0122
167CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDAIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

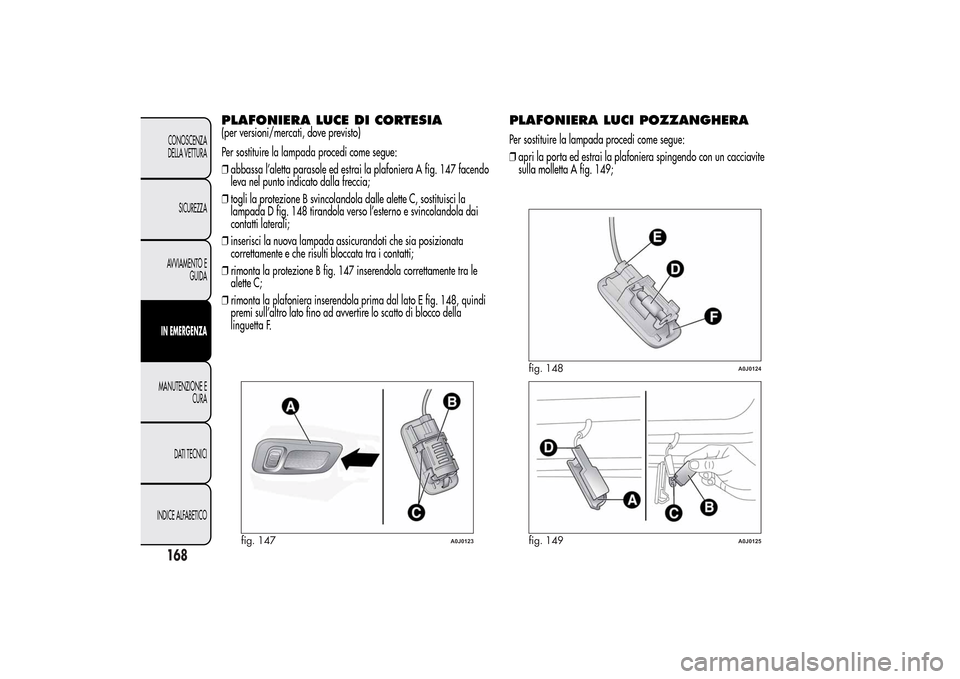

PLAFONIERA LUCE DI CORTESIA(per versioni/mercati, dove previsto)
Per sostituire la lampada procedi come segue:
❒abbassa l’aletta parasole ed estrai la plafoniera A fig. 147 facendo
leva nel punto indicato dalla freccia;
❒togli la protezione B svincolandola dalle alette C, sostituisci la
lampada D fig. 148 tirandola verso l’esterno e svincolandola dai
contatti laterali;
❒inserisci la nuova lampada assicurandoti che sia posizionata
correttamente e che risulti bloccata tra i contatti;
❒rimonta la protezione B fig. 147 inserendola correttamente tra le
alette C;
❒rimonta la plafoniera inserendola prima dal lato E fig. 148, quindi
premi sull’altro lato fino ad avvertire lo scatto di blocco della
linguetta F.
PLAFONIERA LUCI POZZANGHERAPer sostituire la lampada procedi come segue:
❒apri la porta ed estrai la plafoniera spingendo con un cacciavite
sulla molletta A fig. 149;
fig. 147
A0J0123
fig. 148
A0J0124
fig. 149
A0J0125
168CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDAIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

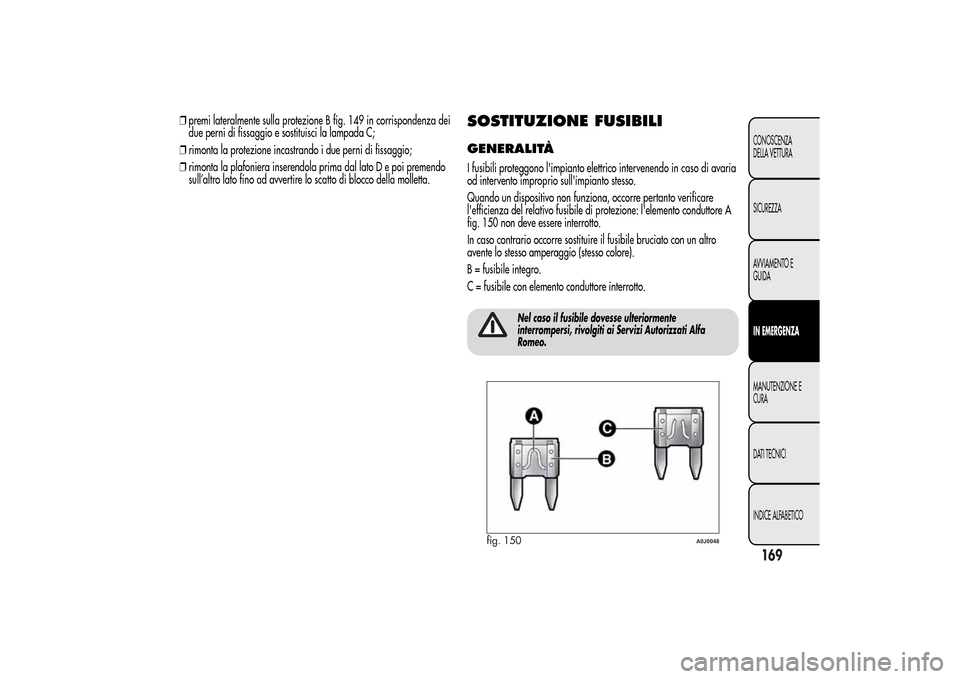

❒premi lateralmente sulla protezione B fig. 149 in corrispondenza dei
due perni di fissaggio e sostituisci la lampada C;
❒rimonta la protezione incastrando i due perni di fissaggio;
❒rimonta la plafoniera inserendola prima dal lato D e poi premendo
sull’altro lato fino ad avvertire lo scatto di blocco della molletta.
SOSTITUZIONE FUSIBILIGENERALITÀI fusibili proteggono l'impianto elettrico intervenendo in caso di avaria
od intervento improprio sull'impianto stesso.
Quando un dispositivo non funziona, occorre pertanto verificare
l'efficienza del relativo fusibile di protezione: l'elemento conduttore A
fig. 150 non deve essere interrotto.
In caso contrario occorre sostituire il fusibile bruciato con un altro
avente lo stesso amperaggio (stesso colore).
B = fusibile integro.
C = fusibile con elemento conduttore interrotto.
Nel caso il fusibile dovesse ulteriormente
interrompersi, rivolgiti ai Servizi Autorizzati Alfa
Romeo.
fig. 150
A0J0048
169CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDAIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

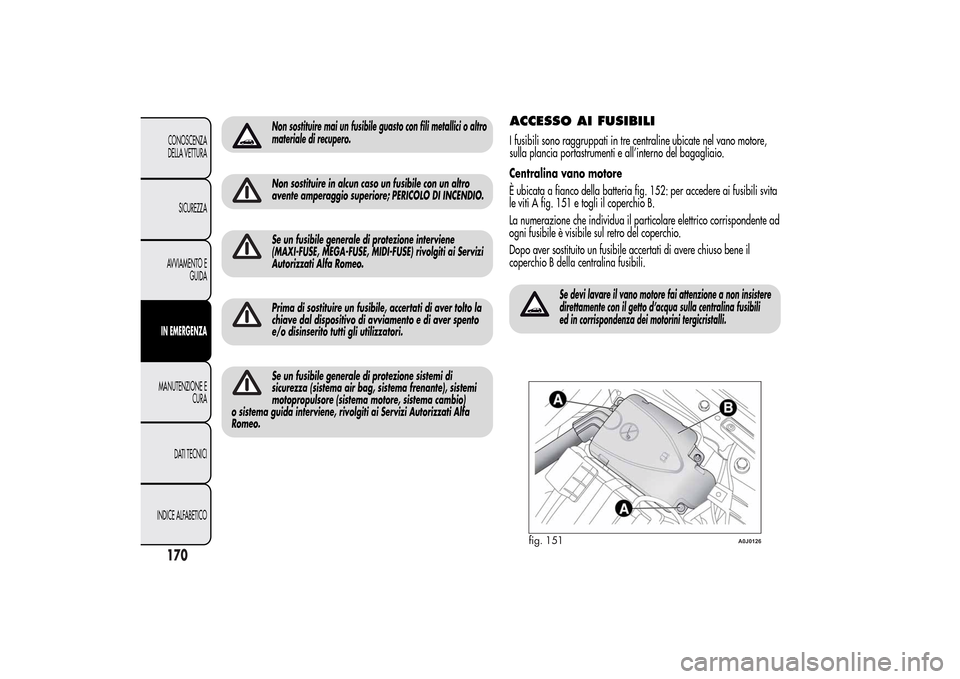

Non sostituire mai un fusibile guasto con fili metallici o altro
materiale di recupero.Non sostituire in alcun caso un fusibile con un altro
avente amperaggio superiore; PERICOLO DI INCENDIO.Se un fusibile generale di protezione interviene
(MAXI-FUSE, MEGA-FUSE, MIDI-FUSE) rivolgiti ai Servizi
Autorizzati Alfa Romeo.Prima di sostituire un fusibile, accertati di aver tolto la
chiave dal dispositivo di avviamento e di aver spento
e/o disinserito tutti gli utilizzatori.Se un fusibile generale di protezione sistemi di
sicurezza (sistema air bag, sistema frenante), sistemi
motopropulsore (sistema motore, sistema cambio)
o sistema guida interviene, rivolgiti ai Servizi Autorizzati Alfa
Romeo.
ACCESSO AI FUSIBILII fusibili sono raggruppati in tre centraline ubicate nel vano motore,
sulla plancia portastrumenti e all’interno del bagagliaio.
Centralina vano motore
È ubicata a fianco della batteria fig. 152: per accedere ai fusibili svita
le viti A fig. 151 e togli il coperchio B.
La numerazione che individua il particolare elettrico corrispondente ad
ogni fusibile è visibile sul retro del coperchio.
Dopo aver sostituito un fusibile accertati di avere chiuso bene il
coperchio B della centralina fusibili.
Se devi lavare il vano motore fai attenzione a non insistere
direttamente con il getto d’acqua sulla centralina fusibili
ed in corrispondenza dei motorini tergicristalli.
fig. 151
A0J0126
170CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDAIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

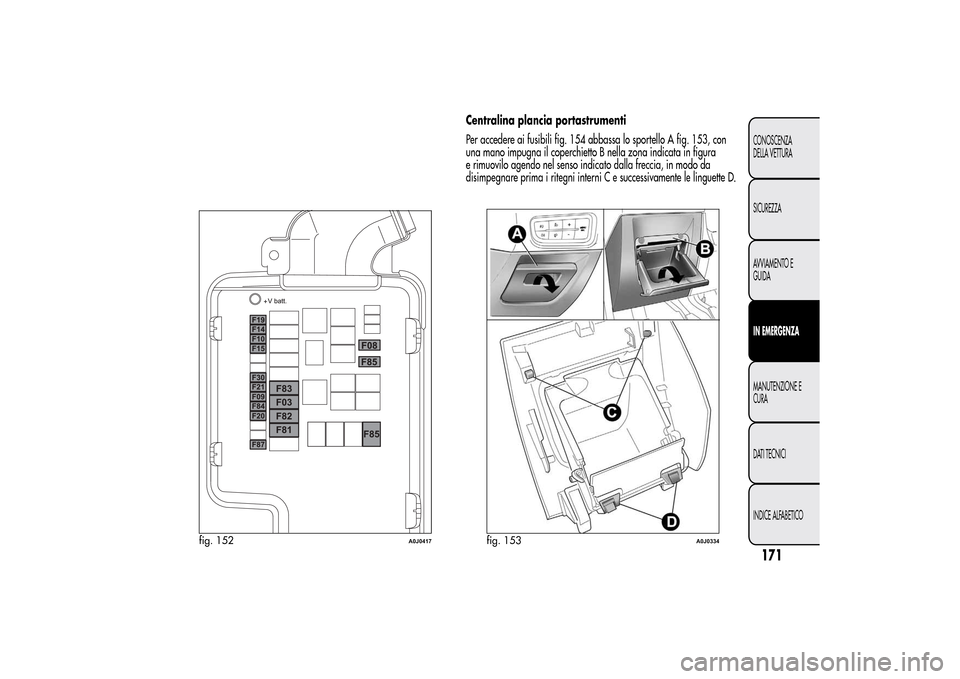

Centralina plancia portastrumenti
Per accedere ai fusibili fig. 154 abbassa lo sportello A fig. 153, con
una mano impugna il coperchietto B nella zona indicata in figura
e rimuovilo agendo nel senso indicato dalla freccia, in modo da
disimpegnare prima i ritegni interni C e successivamente le linguette D.
fig. 152
A0J0417
fig. 153
A0J0334
171CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDAIN EMERGENZAMANUTENZIONE E
CURA
DATI TECNICI
INDICE ALFABETICO

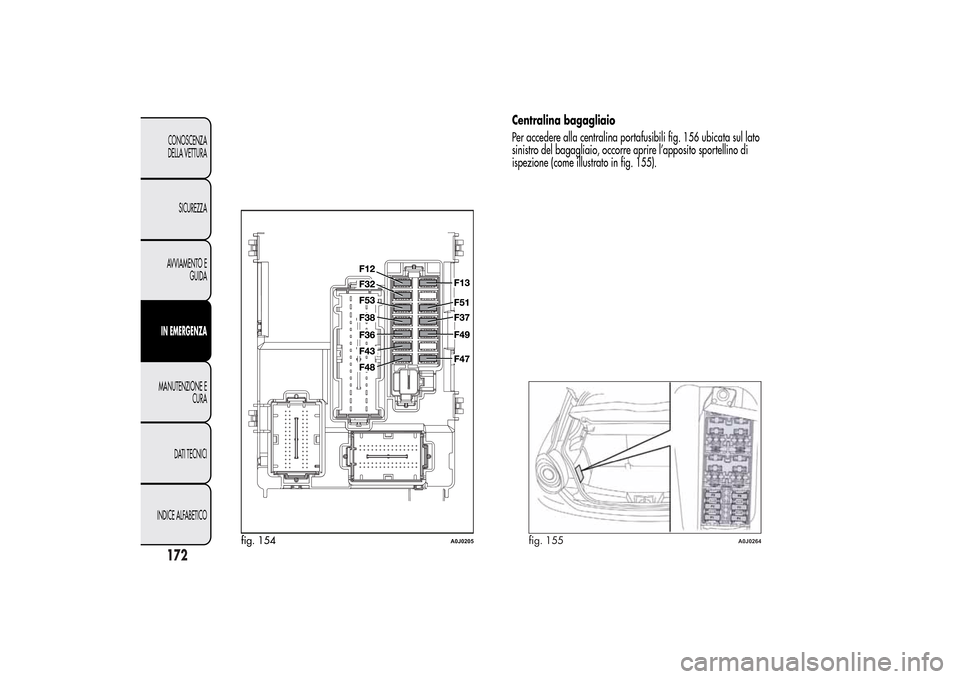

Centralina bagagliaio
Per accedere alla centralina portafusibili fig. 156 ubicata sul lato
sinistro del bagagliaio, occorre aprire l’apposito sportellino di
ispezione (come illustrato in fig. 155).
fig. 154
A0J0205
fig. 155
A0J0264
