2014 Alfa Romeo MiTo Manual del propietario (in Spanish)

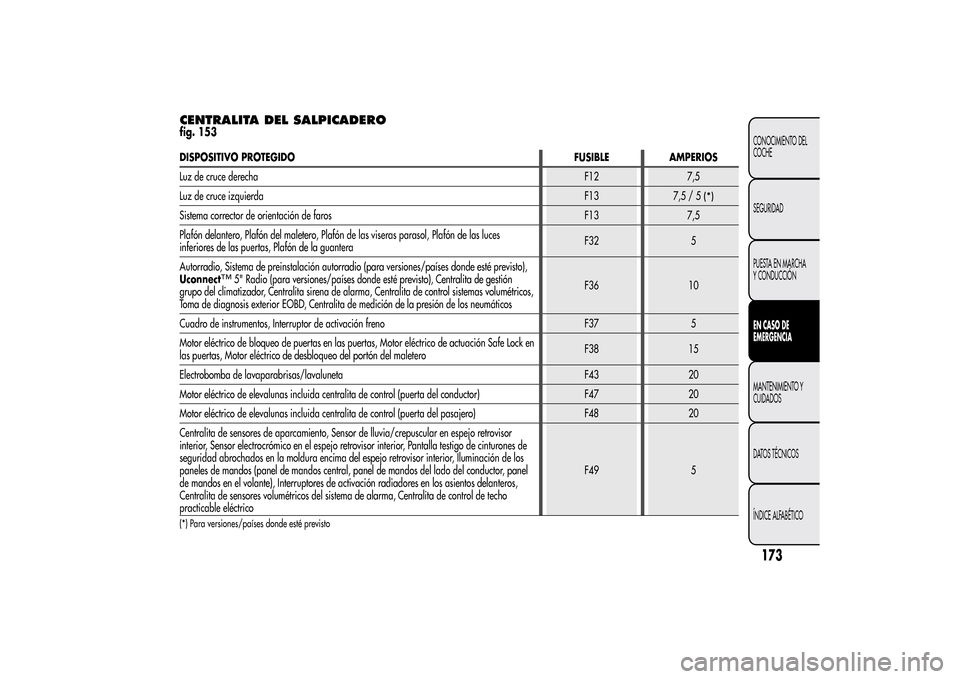

CENTRALITA DEL SALPICADEROfig. 153DISPOSITIVO PROTEGIDO FUSIBLE AMPERIOS
Luz de cruce derechaF12 7,5
Luz de cruce izquierdaF13 7,5 / 5
(*)
Sistema corrector de orientación de faros F13 7,5
Plafón delantero, Plafón del maletero, Plafón de las viseras parasol, Plafón de las luces
inferiores de las puertas, Plafón de la guanteraF32 5
Autorradio, Sistema de preinstalación autorradio (para versiones/países donde esté previsto),
Uconnect
™
5" Radio (para versiones/países donde esté previsto), Centralita de gestión
grupo del climatizador, Centralita sirena de alarma, Centralita de control sistemas volumétricos,
Toma de diagnosis exterior EOBD, Centralita de medición de la presión de los neumáticosF36 10
Cuadro de instrumentos, Interruptor de activación freno F37 5
Motor eléctrico de bloqueo de puertas en las puertas, Motor eléctrico de actuación Safe Lock en
las puertas, Motor eléctrico de desbloqueo del portón del maleteroF38 15
Electrobomba de lavaparabrisas/lavaluneta F43 20
Motor eléctrico de elevalunas incluida centralita de control (puerta del conductor) F47 20
Motor eléctrico de elevalunas incluida centralita de control (puerta del pasajero) F48 20
Centralita de sensores de aparcamiento, Sensor de lluvia/crepuscular en espejo retrovisor
interior, Sensor electrocrómico en el espejo retrovisor interior, Pantalla testigo de cinturones de
seguridad abrochados en la moldura encima del espejo retrovisor interior, Iluminación de los
paneles de mandos (panel de mandos central, panel de mandos del lado del conductor, panel
de mandos en el volante), Interruptores de activación radiadores en los asientos delanteros,
Centralita de sensores volumétricos del sistema de alarma, Centralita de control de techo
practicable eléctricoF49 5
(*) Para versiones/países donde esté previsto
173CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓNEN CASO DE
EMERGENCIAMANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

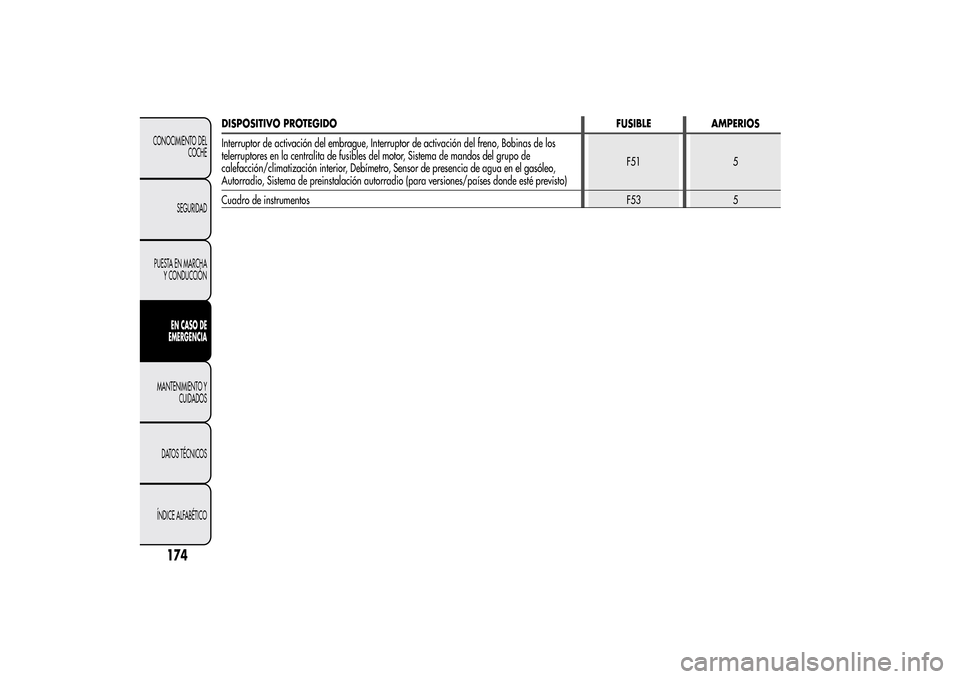

DISPOSITIVO PROTEGIDO FUSIBLE AMPERIOS
Interruptor de activación del embrague, Interruptor de activación del freno, Bobinas de los
telerruptores en la centralita de fusibles del motor, Sistema de mandos del grupo de
calefacción/climatización interior, Debímetro, Sensor de presencia de agua en el gasóleo,
Autorradio, Sistema de preinstalación autorradio (para versiones/países donde esté previsto)F51 5
Cuadro de instrumentosF53 5
174
CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

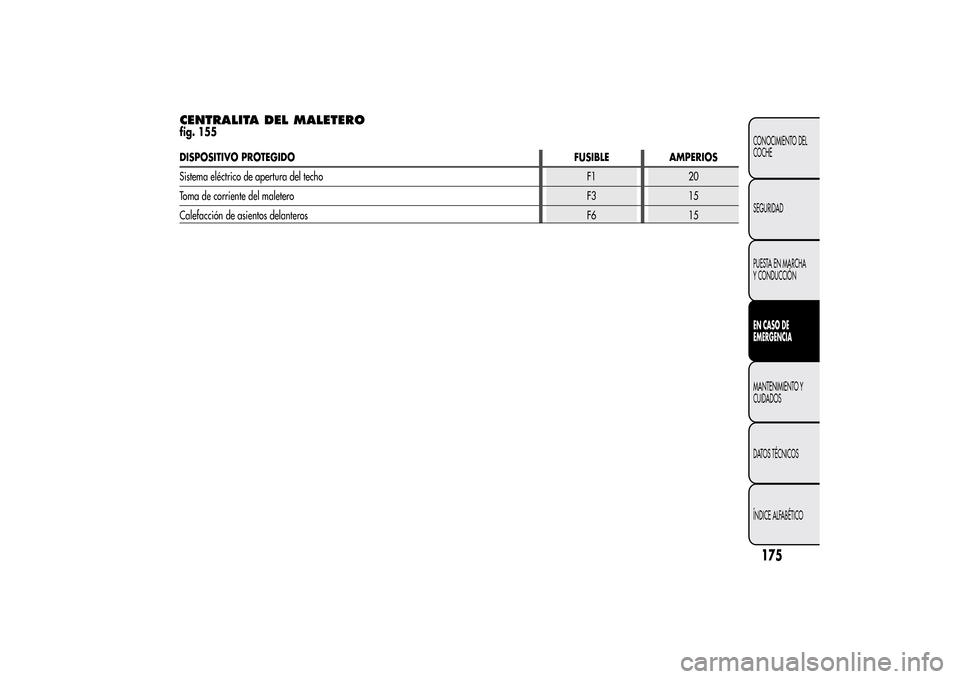

CENTRALITA DEL MALETEROfig. 155DISPOSITIVO PROTEGIDO FUSIBLE AMPERIOS
Sistema eléctrico de apertura del techo F1 20
Toma de corriente del maleteroF3 15
Calefacción de asientos delanteros F6 15
175CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓNEN CASO DE
EMERGENCIAMANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

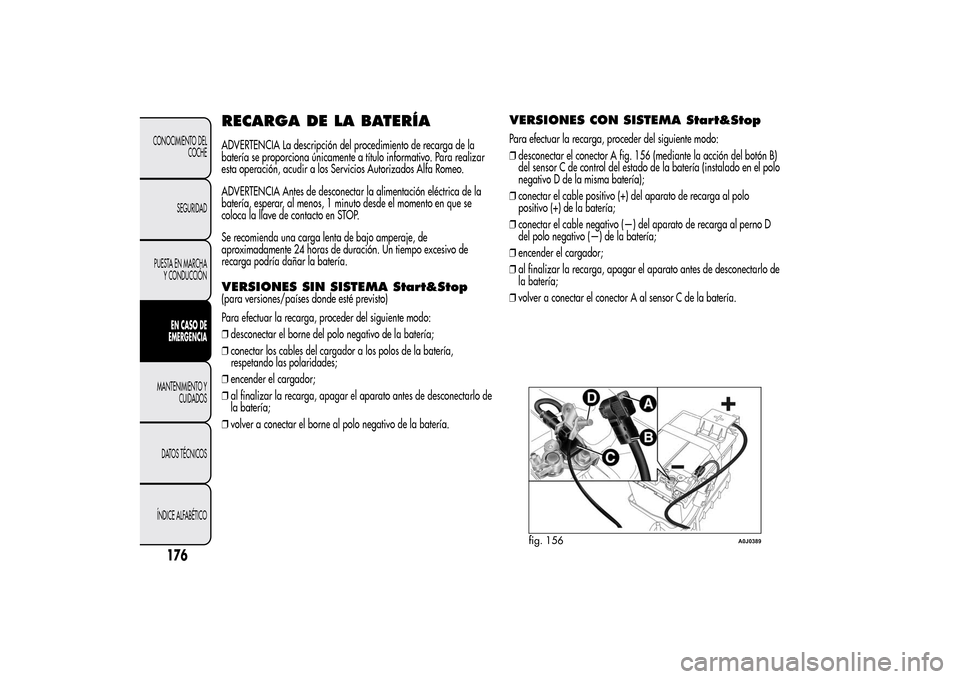

RECARGA DE LA BATERÍAADVERTENCIA La descripción del procedimiento de recarga de la
batería se proporciona únicamente a título informativo. Para realizar
esta operación, acudir a los Servicios Autorizados Alfa Romeo.
ADVERTENCIA Antes de desconectar la alimentación eléctrica de la
batería, esperar, al menos, 1 minuto desde el momento en que se
coloca la llave de contacto en STOP.
Se recomienda una carga lenta de bajo amperaje, de
aproximadamente 24 horas de duración. Un tiempo excesivo de
recarga podría dañar la batería.VERSIONES SIN SISTEMA Start&Stop(para versiones/países donde esté previsto)
Para efectuar la recarga, proceder del siguiente modo:
❒desconectar el borne del polo negativo de la batería;
❒conectar los cables del cargador a los polos de la batería,
respetando las polaridades;
❒encender el cargador;
❒al finalizar la recarga, apagar el aparato antes de desconectarlo de
la batería;
❒volver a conectar el borne al polo negativo de la batería.
VERSIONES CON SISTEMA Start&StopPara efectuar la recarga, proceder del siguiente modo:
❒desconectar el conector A fig. 156 (mediante la acción del botón B)
del sensor C de control del estado de la batería (instalado en el polo
negativo D de la misma batería);
❒conectar el cable positivo (+) del aparato de recarga al polo
positivo (+) de la batería;
❒conectar el cable negativo (—) del aparato de recarga al perno D
del polo negativo (—) de la batería;
❒encender el cargador;
❒al finalizar la recarga, apagar el aparato antes de desconectarlo de
la batería;
❒volver a conectar el conector A al sensor C de la batería.
fig. 156
A0J0389
176
CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

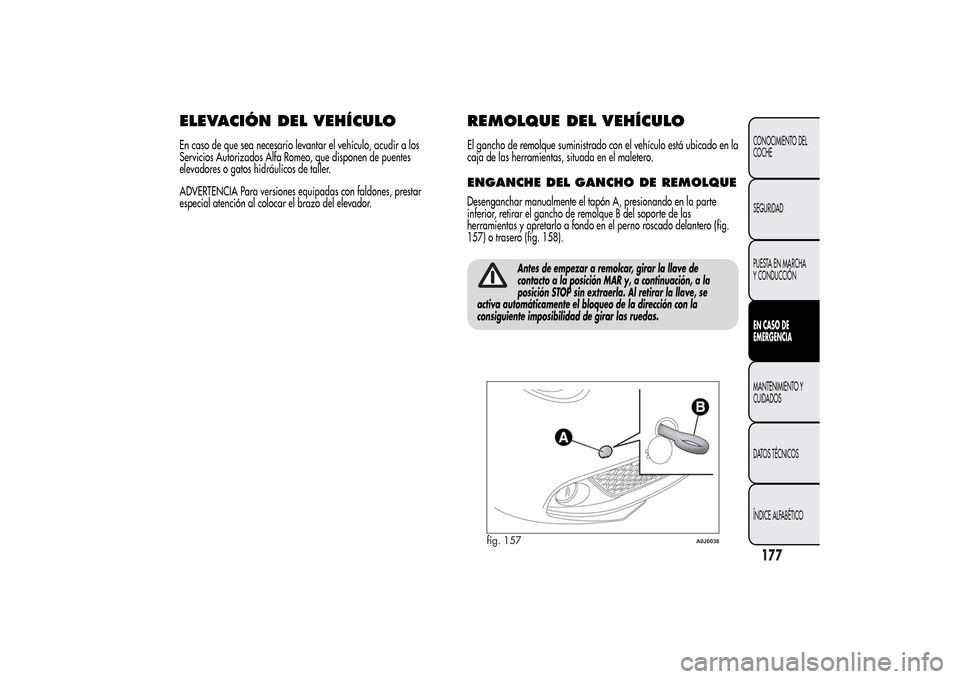

ELEVACIÓN DEL VEHÍCULOEn caso de que sea necesario levantar el vehículo, acudir a los
Servicios Autorizados Alfa Romeo, que disponen de puentes
elevadores o gatos hidráulicos de taller.
ADVERTENCIA Para versiones equipadas con faldones, prestar
especial atención al colocar el brazo del elevador.
REMOLQUE DEL VEHÍCULOEl gancho de remolque suministrado con el vehículo está ubicado en la
caja de las herramientas, situada en el maletero.ENGANCHE DEL GANCHO DE REMOLQUEDesenganchar manualmente el tapón A, presionando en la parte
inferior, retirar el gancho de remolque B del soporte de las
herramientas y apretarlo a fondo en el perno roscado delantero (fig.
157) o trasero (fig. 158).
Antes de empezar a remolcar, girar la llave de
contacto a la posición MAR y, a continuación, a la
posición STOP sin extraerla. Al retirar la llave, se
activa automáticamente el bloqueo de la dirección con la
consiguiente imposibilidad de girar las ruedas.
fig. 157
A0J0038
177CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓNEN CASO DE
EMERGENCIAMANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

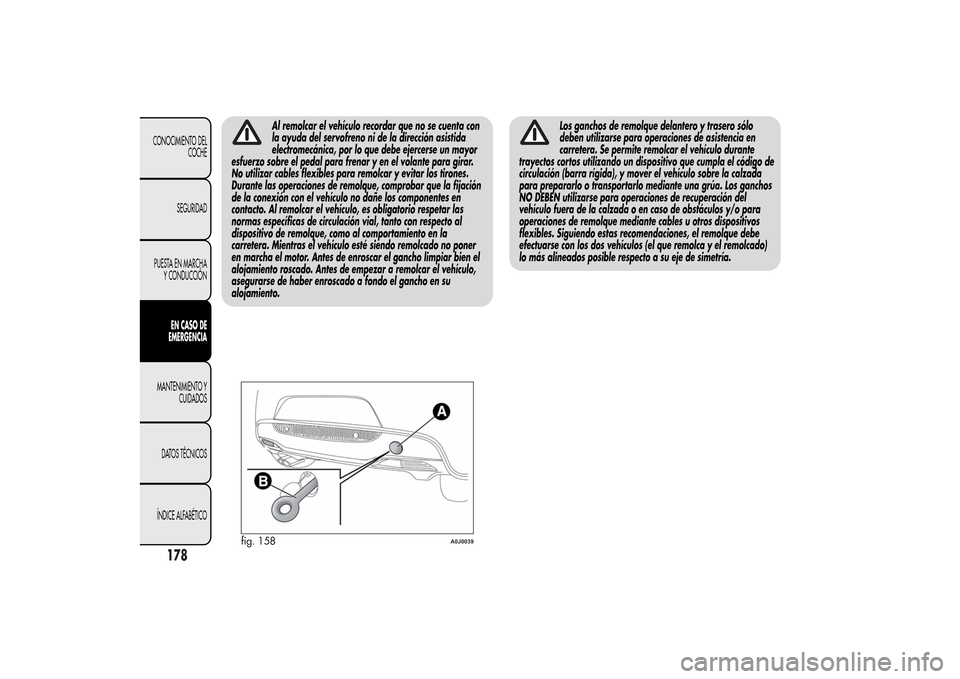

Al remolcar el vehículo recordar que no se cuenta con
la ayuda del servofreno ni de la dirección asistida
electromecánica, por lo que debe ejercerse un mayor
esfuerzo sobre el pedal para frenar y en el volante para girar.
No utilizar cables flexibles para remolcar y evitar los tirones.
Durante las operaciones de remolque, comprobar que la fijación
de la conexión con el vehículo no dañe los componentes en
contacto. Al remolcar el vehículo, es obligatorio respetar las
normas específicas de circulación vial, tanto con respecto al
dispositivo de remolque, como al comportamiento en la
carretera. Mientras el vehículo esté siendo remolcado no poner
en marcha el motor. Antes de enroscar el gancho limpiar bien el
alojamiento roscado. Antes de empezar a remolcar el vehículo,
asegurarse de haber enroscado a fondo el gancho en su
alojamiento.
Los ganchos de remolque delantero y trasero sólo
deben utilizarse para operaciones de asistencia en
carretera. Se permite remolcar el vehículo durante
trayectos cortos utilizando un dispositivo que cumpla el código de
circulación (barra rígida), y mover el vehículo sobre la calzada
para prepararlo o transportarlo mediante una grúa. Los ganchos
NO DEBEN utilizarse para operaciones de recuperación del
vehículo fuera de la calzada o en caso de obstáculos y/o para
operaciones de remolque mediante cables u otros dispositivos
flexibles. Siguiendo estas recomendaciones, el remolque debe
efectuarse con los dos vehículos (el que remolca y el remolcado)
lo más alineados posible respecto a su eje de simetría.
fig. 158
A0J0039
178
CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE ALFABÉTICO

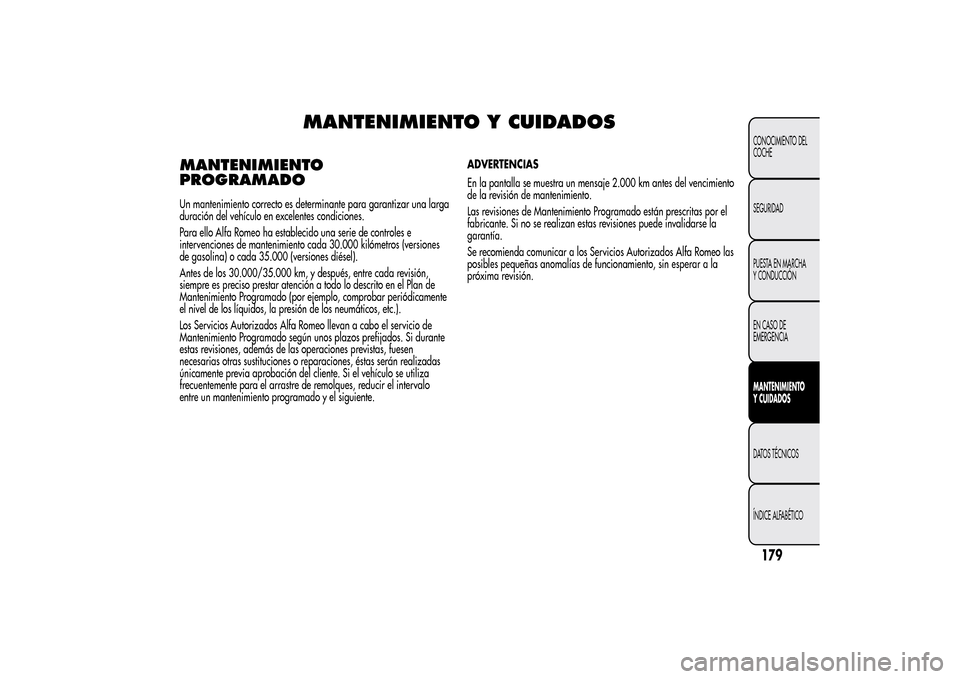

MANTENIMIENTO Y CUIDADOS
MANTENIMIENTO
PROGRAMADOUn mantenimiento correcto es determinante para garantizar una larga
duración del vehículo en excelentes condiciones.
Para ello Alfa Romeo ha establecido una serie de controles e
intervenciones de mantenimiento cada 30.000 kilómetros (versiones
de gasolina) o cada 35.000 (versiones diésel).
Antes de los 30.000/35.000 km, y después, entre cada revisión,
siempre es preciso prestar atención a todo lo descrito en el Plan de
Mantenimiento Programado (por ejemplo, comprobar periódicamente
el nivel de los líquidos, la presión de los neumáticos, etc.).
Los Servicios Autorizados Alfa Romeo llevan a cabo el servicio de
Mantenimiento Programado según unos plazos prefijados. Si durante
estas revisiones, además de las operaciones previstas, fuesen
necesarias otras sustituciones o reparaciones, éstas serán realizadas
únicamente previa aprobación del cliente. Si el vehículo se utiliza
frecuentemente para el arrastre de remolques, reducir el intervalo
entre un mantenimiento programado y el siguiente.ADVERTENCIAS
En la pantalla se muestra un mensaje 2.000 km antes del vencimiento
de la revisión de mantenimiento.
Las revisiones de Mantenimiento Programado están prescritas por el
fabricante. Si no se realizan estas revisiones puede invalidarse la
garantía.
Se recomienda comunicar a los Servicios Autorizados Alfa Romeo las
posibles pequeñas anomalías de funcionamiento, sin esperar a la
próxima revisión.
179CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIAMANTENIMIENTO
Y CUIDADOSDATOS TÉCNICOS
ÍNDICE ALFABÉTICO

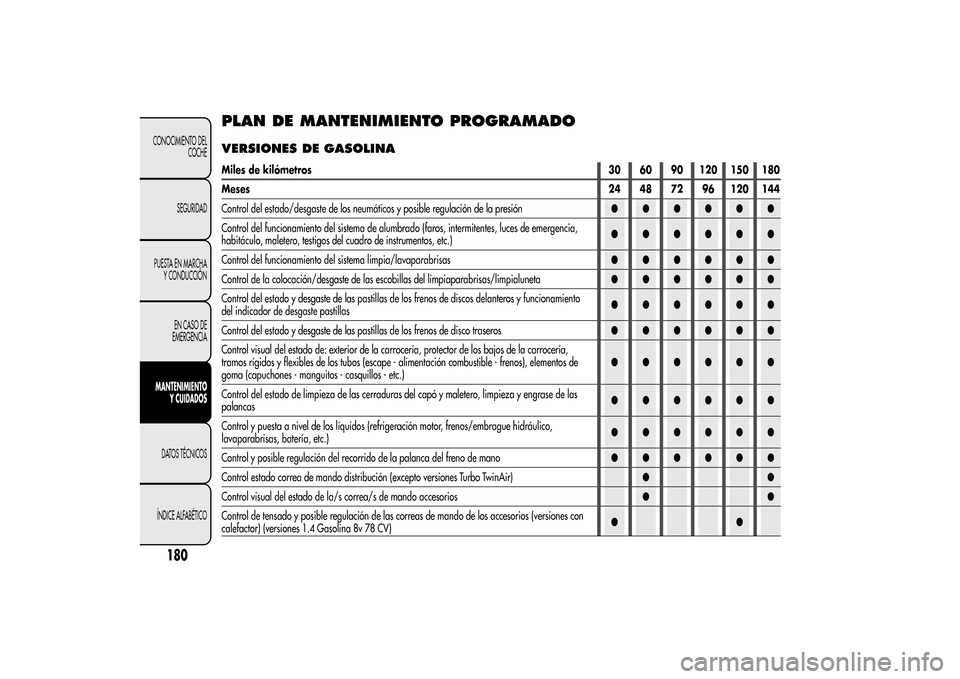

PLAN DE MANTENIMIENTO PROGRAMADOVERSIONES DE GASOLINAMiles de kilómetros30 60 90 120 150 180
Meses24 48 72 96 120 144
Control del estado/desgaste de los neumáticos y posible regulación de la presión●●●●●●
Control del funcionamiento del sistema de alumbrado (faros, intermitentes, luces de emergencia,
habitáculo, maletero, testigos del cuadro de instrumentos, etc.)●●●●●●
Control del funcionamiento del sistema limpia/lavaparabrisas●●●●●●
Control de la colocación/desgaste de las escobillas del limpiaparabrisas/limpialuneta●●●●●●
Control del estado y desgaste de las pastillas de los frenos de discos delanteros y funcionamiento
del indicador de desgaste pastillas●●●●●●
Control del estado y desgaste de las pastillas de los frenos de disco traseros●●●●●●
Control visual del estado de: exterior de la carrocería, protector de los bajos de la carrocería,
tramos rígidos y flexibles de los tubos (escape - alimentación combustible - frenos), elementos de
goma (capuchones - manguitos - casquillos - etc.)●●●●●●
Control del estado de limpieza de las cerraduras del capó y maletero, limpieza y engrase de las
palancas●●●●●●
Control y puesta a nivel de los líquidos (refrigeración motor, frenos/embrague hidráulico,
lavaparabrisas, batería, etc.)●●●●●●
Control y posible regulación del recorrido de la palanca del freno de mano●●●●●●
Control estado correa de mando distribución (excepto versiones Turbo TwinAir)●●
Control visual del estado de la/s correa/s de mando accesorios●●
Control de tensado y posible regulación de las correas de mando de los accesorios (versiones con
calefactor) (versiones 1.4 Gasolina 8v 78 CV)●●
180
CONOCIMIENTO DEL
COCHE
SEGURIDAD
PUESTA EN MARCHA
Y CONDUCCIÓN
EN CASO DE
EMERGENCIAMANTENIMIENTO
Y CUIDADOSDATOS TÉCNICOS
ÍNDICE ALFABÉTICO
