Page 177 of 284

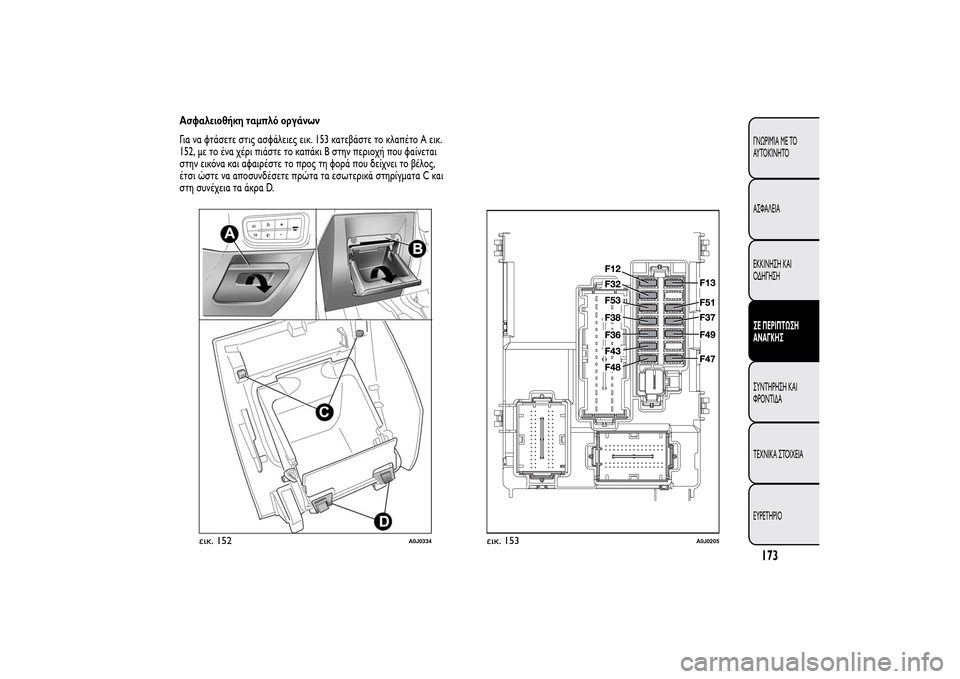

Ασφαλειοθήκη ταμπλό οργάνων
Για να φτάσετε στις ασφάλειες εικ. 153 κατεβάστε το κλαπέτο A εικ.
152, με το ένα χέρι πιάστε το καπάκι Β στην περιοχή που φαίνεται
στην εικόνα και αφαιρέστε το προς τη φορά που δείχνει το βέλος,
έτσι ώστε να αποσυνδέσετε πρώτα τα εσωτερικά στηρίγματα C και
στη συνέχεια τα άκρα D.
εικ. 152
A0J0334
εικ. 153
A0J0205
173ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO
Page 178 of 284

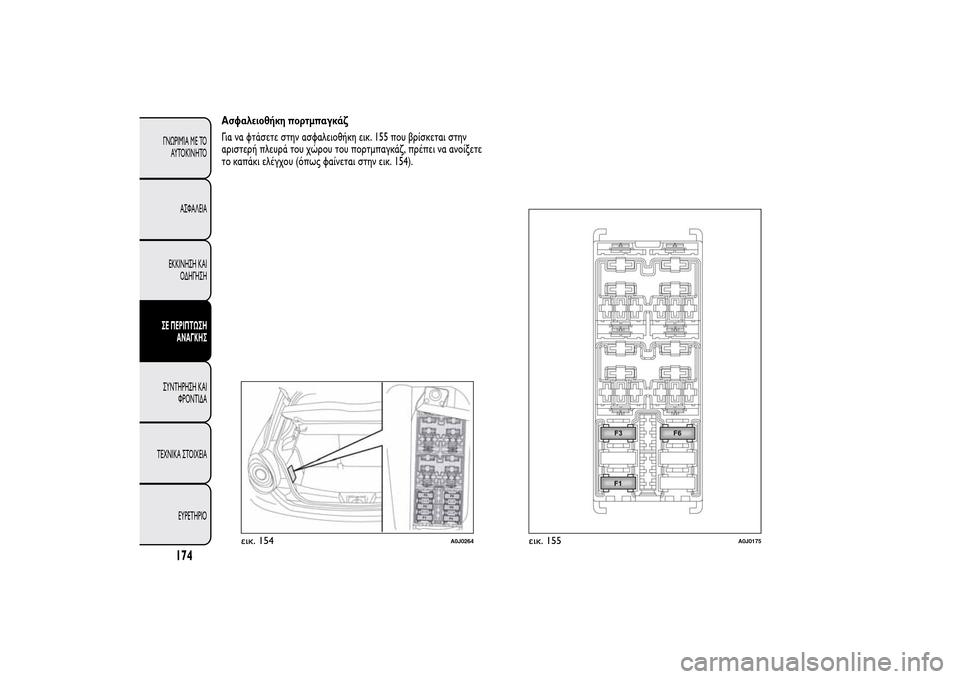

Ασφαλειοθήκη πορτμπαγκάζ
Για να φτάσετε στην ασφαλειοθήκη εικ. 155 που βρίσκεται στην
αριστερή πλευρά του χώρου του πορτμπαγκάζ, πρέπει να ανοίξετε
το καπάκι ελέγχου (όπως φαίνεται στην εικ. 154).
εικ. 154
A0J0264
εικ. 155
A0J0175
174
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO
Page 179 of 284

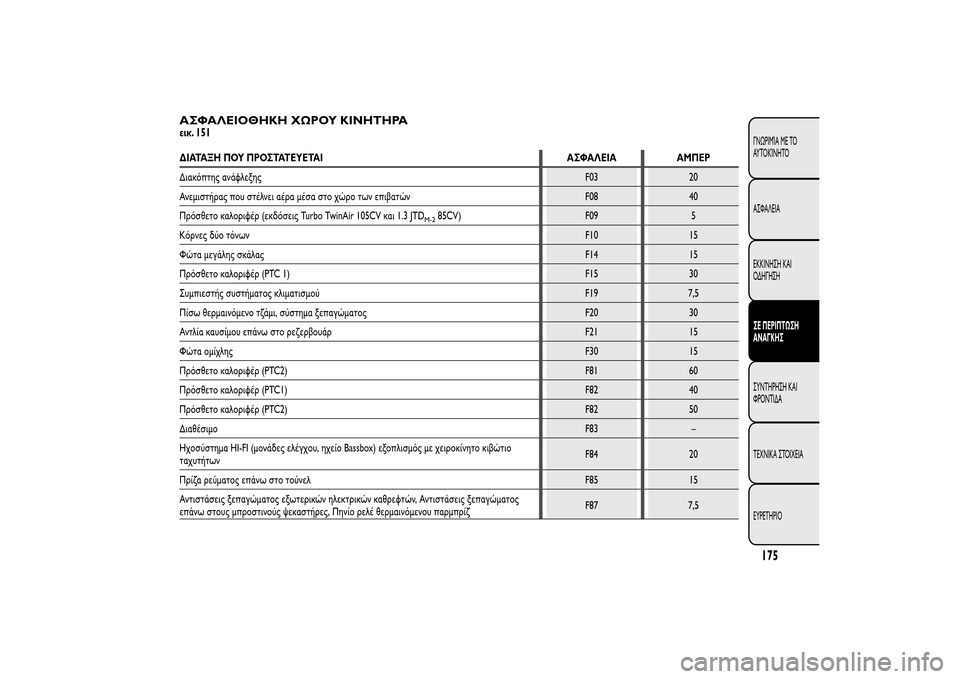

ΑΣΦΑΛΕΙΟΘΗΚΗ ΧΩΡΟΥ ΚΙΝΗΤΗΡΑεικ. 151ΔΙΑΤΑΞΗ ΠΟΥ ΠΡΟΣΤΑΤΕΥΕΤΑΙ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ
Διακόπτης ανάφλεξηςF03 20
Ανεμιστήρας που στέλνει αέρα μέσα στο χώρο των επιβατών F08 40
Πρόσθετο καλοριφέρ (εκδόσεις Turbo TwinAir 105CV και 1.3 JTD
M-2
85CV) F09 5
Κόρνες δύο τόνωνF10 15
Φώτα μεγάλης σκάλαςF14 15
Πρόσθετο καλοριφέρ (PTC 1)F15 30
Συμπιεστής συστήματος κλιματισμού F19 7,5
Πίσω θερμαινόμενο τζάμι, σύστημα ξεπαγώματος F20 30
Αντλία καυσίμου επάνω στο ρεζερβουάρ F21 15
Φώτα ομίχληςF30 15
Πρόσθετο καλοριφέρ (PTC2)F81 60
Πρόσθετο καλοριφέρ (PTC1)F82 40
Πρόσθετο καλοριφέρ (PTC2)F82 50
ΔιαθέσιμοF83 –
Ηχοσύστημα HI-FI (μονάδες ελέγχου, ηχείο Bassbox) εξοπλισμός με χειροκίνητο κιβώτιο
ταχυτήτωνF84 20
Πρίζα ρεύματος επάνω στο τούνελ F85 15
Αντιστάσεις ξεπαγώματος εξωτερικών ηλεκτρικών καθρεφτών, Αντιστάσεις ξεπαγώματος
επάνω στους μπροστινούς ψεκαστήρες, Πηνίο ρελέ θερμαινόμενου παρμπρίζF87 7,5
175ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO
Page 180 of 284

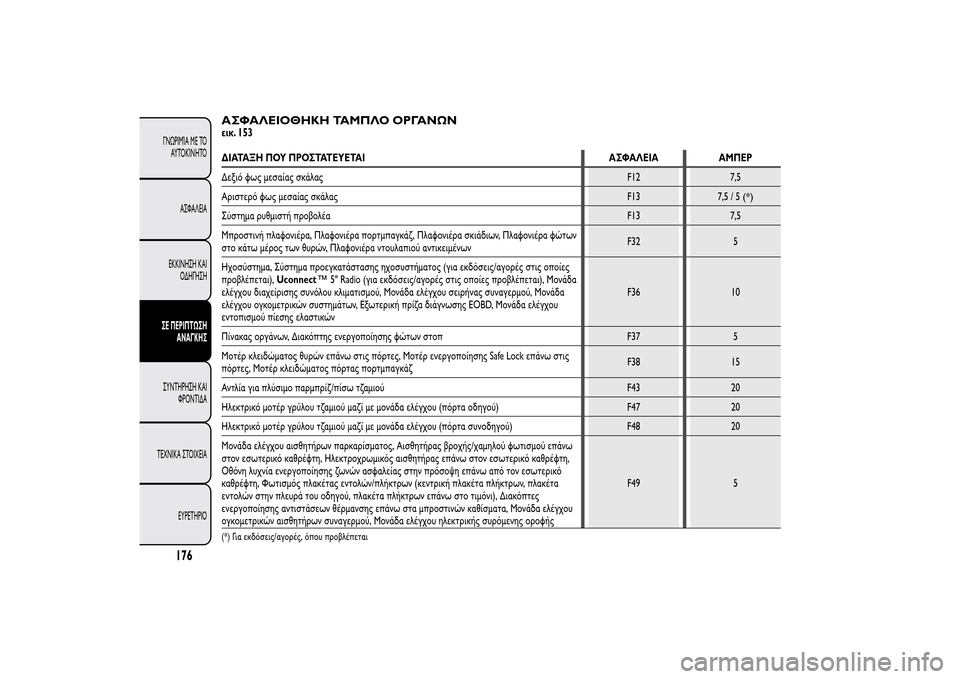

ΑΣΦΑΛΕΙΟΘΗΚΗ ΤΑΜΠΛΟ ΟΡΓΑΝΩΝεικ. 153ΔΙΑΤΑΞΗ ΠΟΥ ΠΡΟΣΤΑΤΕΥΕΤΑΙ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ
Δεξιό φως μεσαίας σκάλαςF12 7,5
Αριστερό φως μεσαίας σκάλαςF13 7,5 / 5
(*)
Σύστημα ρυθμιστή προβολέαF13 7,5
Μπροστινή πλαφονιέρα, Πλαφονιέρα πορτμπαγκάζ, Πλαφονιέρα σκιάδιων, Πλαφονιέρα φώτων
στο κάτω μέρος των θυρών, Πλαφονιέρα ντουλαπιού αντικειμένωνF32 5
Ηχοσύστημα, Σύστημα προεγκατάστασης ηχοσυστήματος (για εκδόσεις/αγορές στις οποίες
προβλέπεται),Uconnect
™
5" Radio (για εκδόσεις/αγορές στις οποίες προβλέπεται), Μονάδα
ελέγχου διαχείρισης συνόλου κλιματισμού, Μονάδα ελέγχου σειρήνας συναγερμού, Μονάδα
ελέγχου ογκομετρικών συστημάτων, Εξωτερική πρίζα διάγνωσης EOBD, Μονάδα ελέγχου
εντοπισμού πίεσης ελαστικώνF36 10
Πίνακας οργάνων, Διακόπτης ενεργοποίησης φώτων στοπ F37 5
Μοτέρ κλειδώματος θυρών επάνω στις πόρτες, Μοτέρ ενεργοποίησης Safe Lock επάνω στις
πόρτες, Μοτέρ κλειδώματος πόρτας πορτμπαγκάζF38 15
Αντλία για πλύσιμο παρμπρίζ/πίσω τζαμιού F43 20
Ηλεκτρικό μοτέρ γρύλου τζαμιού μαζί με μονάδα ελέγχου (πόρτα οδηγού) F47 20
Ηλεκτρικό μοτέρ γρύλου τζαμιού μαζί με μονάδα ελέγχου (πόρτα συνοδηγού) F48 20
Μονάδα ελέγχου αισθητήρων παρκαρίσματος, Αισθητήρας βροχής/χαμηλού φωτισμού επάνω
στον εσωτερικό καθρέφτη, Ηλεκτροχρωμικός αισθητήρας επάνω στον εσωτερικό καθρέφτη,
Οθόνη λυχνία ενεργοποίησης ζωνών ασφαλείας στην πρόσοψη επάνω από τον εσωτερικό
καθρέφτη, Φωτισμός πλακέτας εντολών/πλήκτρων (κεντρική πλακέτα πλήκτρων, πλακέτα
εντολών στην πλευρά του οδηγού, πλακέτα πλήκτρων επάνω στο τιμόνι), Διακόπτες
ενεργοποίησης αντιστάσεων θέρμανσης επάνω στα μπροστινών καθίσματα, Μονάδα ελέγχου
ογκομετρικών αισθητήρων συναγερμού, Μονάδα ελέγχου ηλεκτρικής συρόμενης οροφήςF49 5
(*) Για εκδόσεις/αγορές, όπου προβλέπεται
176
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO
Page 181 of 284

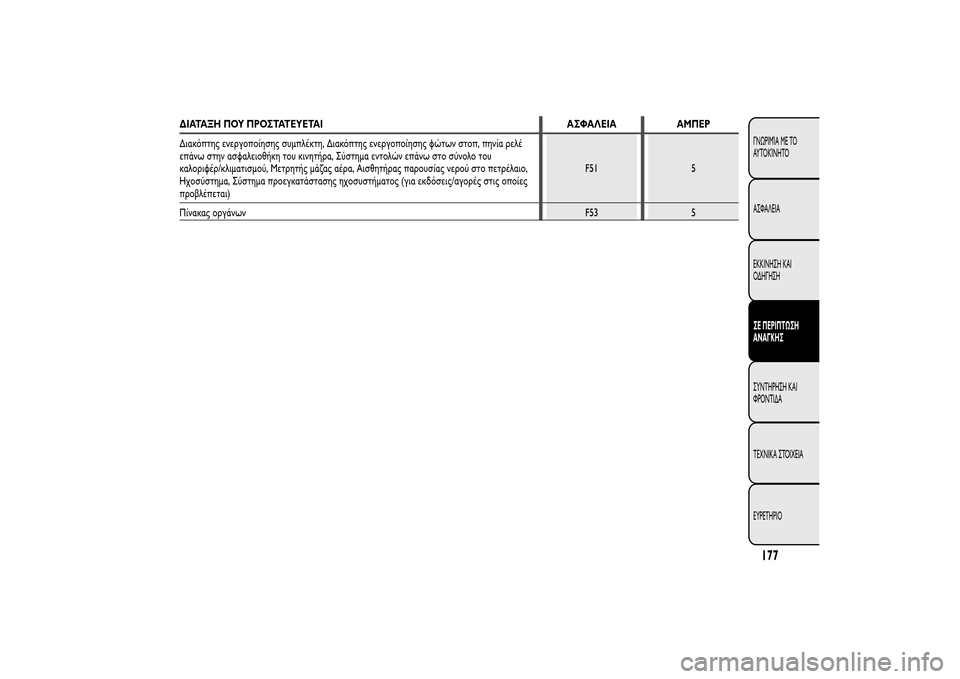

ΔΙΑΤΑΞΗ ΠΟΥ ΠΡΟΣΤΑΤΕΥΕΤΑΙ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ
Διακόπτης ενεργοποίησης συμπλέκτη, Διακόπτης ενεργοποίησης φώτων στοπ, πηνία ρελέ
επάνω στην ασφαλειοθήκη του κινητήρα, Σύστημα εντολών επάνω στο σύνολο του
καλοριφέρ/κλιματισμού, Μετρητής μάζας αέρα, Αισθητήρας παρουσίας νερού στο πετρέλαιο,
Ηχοσύστημα, Σύστημα προεγκατάστασης ηχοσυστήματος (για εκδόσεις/αγορές στις οποίες
προβλέπεται)F51 5
Πίνακας οργάνωνF53 5
177ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO
Page 182 of 284

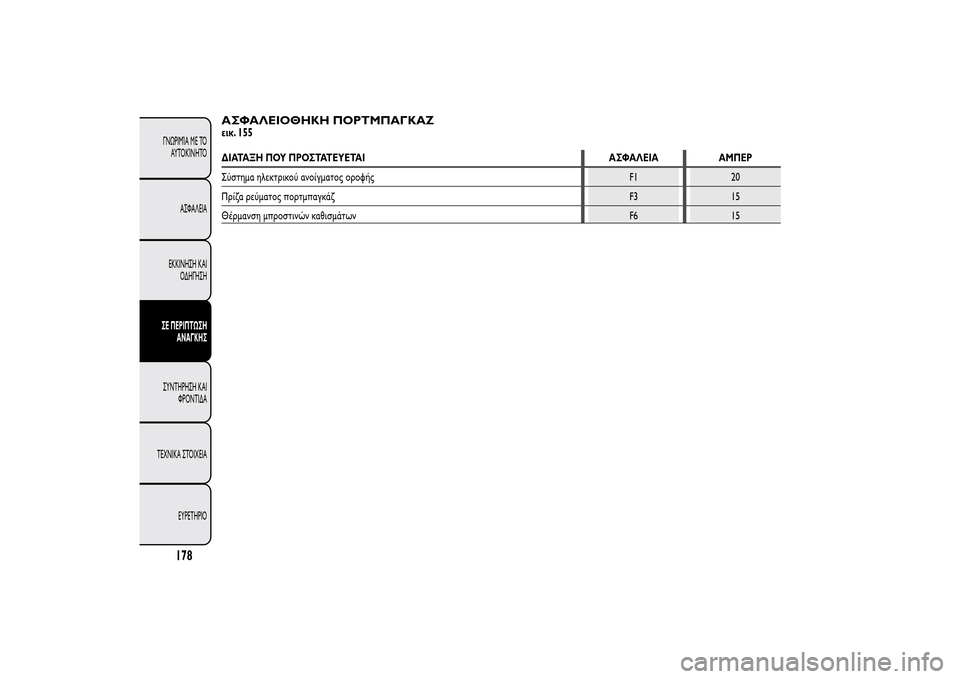

ΑΣΦΑΛΕΙΟΘΗΚΗ ΠΟΡΤΜΠΑΓΚΑΖεικ. 155ΔΙΑΤΑΞΗ ΠΟΥ ΠΡΟΣΤΑΤΕΥΕΤΑΙ ΑΣΦΑΛΕΙΑ ΑΜΠΕΡ
Σύστημα ηλεκτρικού ανοίγματος οροφής F1 20
Πρίζα ρεύματος πορτμπαγκάζF3 15
Θέρμανση μπροστινών καθισμάτων F6 15
178
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO
Page 183 of 284

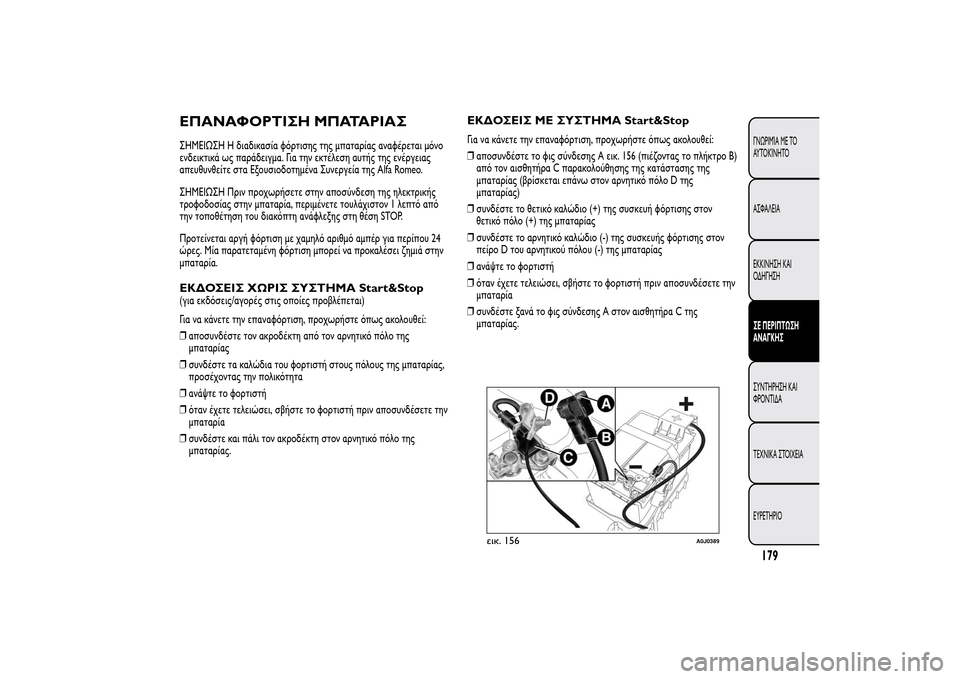

ΕΠΑΝΑΦΟΡΤΙΣΗ ΜΠΑΤΑΡΙΑΣΣHMEIΩΣH Η διαδικασία φόρτισης της μπαταρίας αναφέρεται μόνο
ενδεικτικά ως παράδειγμα. Για την εκτέλεση αυτής της ενέργειας
απευθυνθείτε στα Εξουσιοδοτημένα Συνεργεία της Alfa Romeo.
ΣHMEIΩΣH Πριν προχωρήσετε στην αποσύνδεση της ηλεκτρικής
τροφοδοσίας στην μπαταρία, περιμένετε τουλάχιστον 1 λεπτό από
την τοποθέτηση του διακόπτη ανάφλεξης στη θέση STOP.
Προτείνεται αργή φόρτιση με χαμηλό αριθμό αμπέρ για περίπου 24
ώρες. Μία παρατεταμένη φόρτιση μπορεί να προκαλέσει ζημιά στην
μπαταρία.ΕΚΔΟΣΕΙΣ ΧΩΡΙΣ ΣΥΣΤΗΜΑ Start&Stop(για εκδόσεις/αγορές στις οποίες προβλέπεται)
Για να κάνετε την επαναφόρτιση, προχωρήστε όπως ακολουθεί:
❒αποσυνδέστε τον ακροδέκτη από τον αρνητικό πόλο της
μπαταρίας
❒συνδέστε τα καλώδια του φορτιστή στους πόλους της μπαταρίας,
προσέχοντας την πολικότητα
❒ανάψτε το φορτιστή
❒όταν έχετε τελειώσει, σβήστε το φορτιστή πριν αποσυνδέσετε την
μπαταρία
❒συνδέστε και πάλι τον ακροδέκτη στον αρνητικό πόλο της
μπαταρίας.
ΕΚΔΟΣΕΙΣ ΜΕ ΣΥΣΤΗΜΑ Start&StopΓια να κάνετε την επαναφόρτιση, προχωρήστε όπως ακολουθεί:
❒αποσυνδέστε το φις σύνδεσης A εικ. 156 (πιέζοντας το πλήκτρο Β)
από τον αισθητήρα C παρακολούθησης της κατάστασης της
μπαταρίας (βρίσκεται επάνω στον αρνητικό πόλο D της
μπαταρίας)
❒συνδέστε το θετικό καλώδιο (+) της συσκευή φόρτισης στον
θετικό πόλο (+) της μπαταρίας
❒συνδέστε το αρνητικό καλώδιο (-) της συσκευής φόρτισης στον
πείρο D του αρνητικού πόλου (-) της μπαταρίας
❒ανάψτε το φορτιστή
❒όταν έχετε τελειώσει, σβήστε το φορτιστή πριν αποσυνδέσετε την
μπαταρία
❒συνδέστε ξανά το φις σύνδεσης Α στον αισθητήρα C της
μπαταρίας.
εικ. 156
A0J0389
179ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO
Page 184 of 284

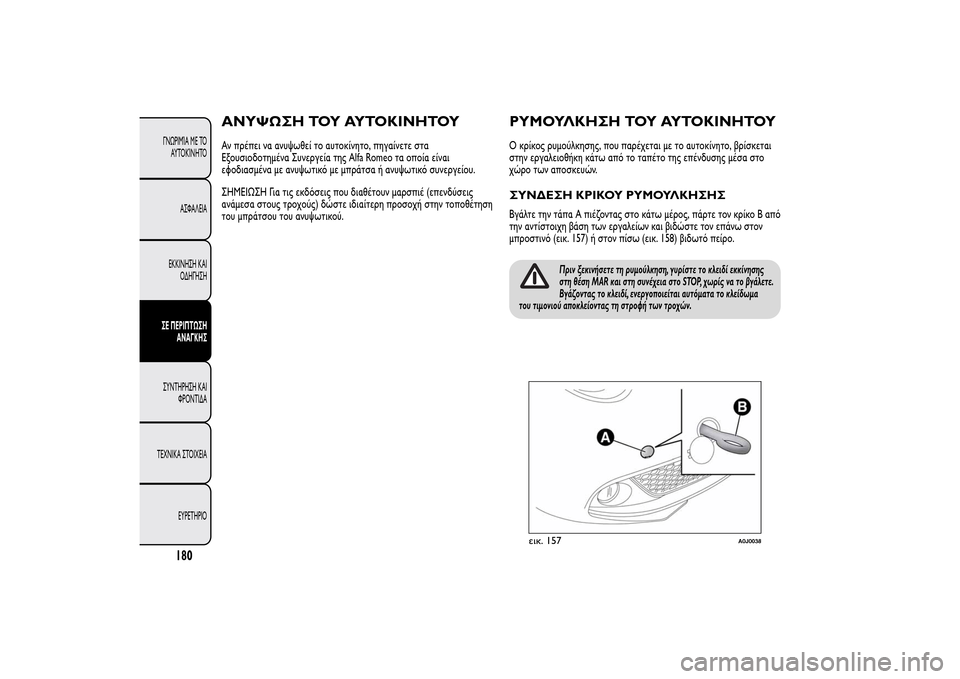

ΑΝΥΨΩΣΗ ΤΟΥ ΑΥΤΟΚΙΝΗΤΟΥΑν πρέπει να ανυψωθεί το αυτοκίνητο, πηγαίνετε στα
Εξουσιοδοτημένα Συνεργεία της Alfa Romeo τα οποία είναι
εφοδιασμένα με ανυψωτικό με μπράτσα ή ανυψωτικό συνεργείου.
ΣHMEIΩΣH Για τις εκδόσεις που διαθέτουν μαρσπιέ (επενδύσεις
ανάμεσα στους τροχούς) δώστε ιδιαίτερη προσοχή στην τοποθέτηση
του μπράτσου του ανυψωτικού.
ΡΥΜΟΥΛΚΗΣΗ ΤΟΥ ΑΥΤΟΚΙΝΗΤΟΥΟ κρίκος ρυμούλκησης, που παρέχεται με το αυτοκίνητο, βρίσκεται
στην εργαλειοθήκη κάτω από το ταπέτο της επένδυσης μέσα στο
χώρο των αποσκευών.ΣΥΝΔΕΣΗ ΚΡΙΚΟΥ ΡΥΜΟΥΛΚΗΣΗΣΒγάλτε την τάπα A πιέζοντας στο κάτω μέρος, πάρτε τον κρίκο B από
την αντίστοιχη βάση των εργαλείων και βιδώστε τον επάνω στον
μπροστινό (εικ. 157) ή στον πίσω (εικ. 158) βιδωτό πείρο.
Πριν ξεκινήσετε τη ρυμούλκηση, γυρίστε το κλειδί εκκίνησης
στη θέση MAR και στη συνέχεια στο STOP, χωρίς να το βγάλετε.
Βγάζοντας το κλειδί, ενεργοποιείται αυτόματα το κλείδωμα
του τιμονιού αποκλείοντας τη στροφή των τροχών.
εικ. 157
A0J0038
