Page 169 of 284

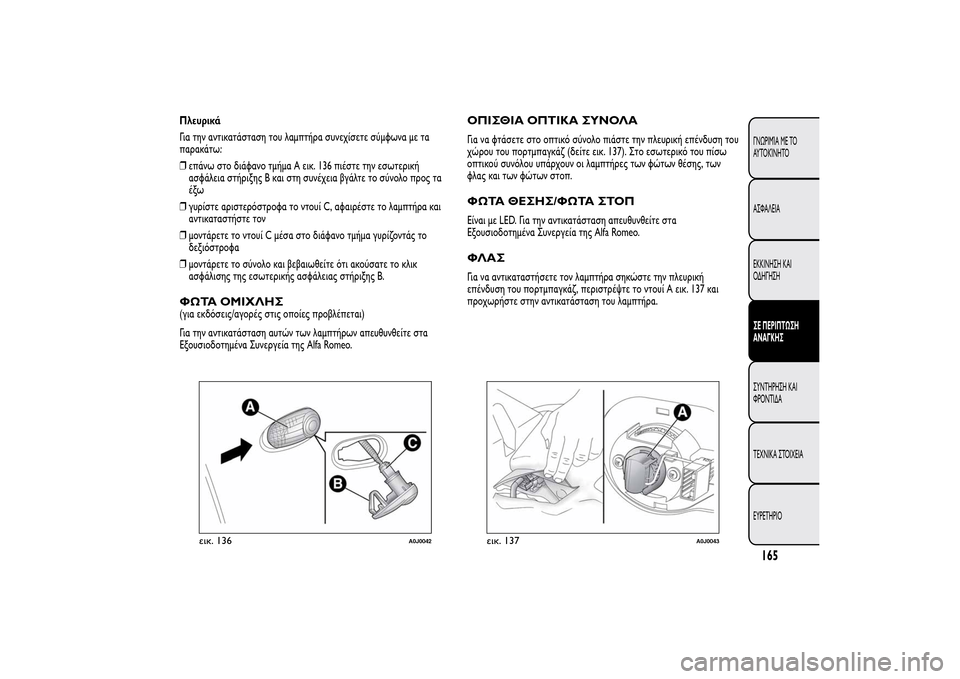

Πλευρικά
Για την αντικατάσταση του λαμπτήρα συνεχίσετε σύμφωνα με τα
παρακάτω:
❒επάνω στο διάφανο τμήμα A εικ. 136 πιέστε την εσωτερική
ασφάλεια στήριξης Β και στη συνέχεια βγάλτε το σύνολο προς τα
έξω
❒γυρίστε αριστερόστροφα το ντουί C, αφαιρέστε το λαμπτήρα και
αντικαταστήστε τον
❒μοντάρετε το ντουί C μέσα στο διάφανο τμήμα γυρίζοντάς το
δεξιόστροφα
❒μοντάρετε το σύνολο και βεβαιωθείτε ότι ακούσατε το κλικ
ασφάλισης της εσωτερικής ασφάλειας στήριξης B.ΦΩΤΑ ΟΜΙΧΛΗΣ(για εκδόσεις/αγορές στις οποίες προβλέπεται)
Για την αντικατάσταση αυτών των λαμπτήρων απευθυνθείτε στα
Εξουσιοδοτημένα Συνεργεία της Alfa Romeo.
ΟΠΙΣΘΙΑ ΟΠΤΙΚΑ ΣΥΝΟΛΑΓια να φτάσετε στο οπτικό σύνολο πιάστε την πλευρική επένδυση του
χώρου του πορτμπαγκάζ (δείτε εικ. 137). Στο εσωτερικό του πίσω
οπτικού συνόλου υπάρχουν οι λαμπτήρες των φώτων θέσης, των
φλας και των φώτων στοπ.ΦΩΤΑ ΘΕΣΗΣ/ΦΩΤΑ ΣΤΟΠΕίναι με LED. Για την αντικατάσταση απευθυνθείτε στα
Εξουσιοδοτημένα Συνεργεία της Alfa Romeo.ΦΛΑΣΓια να αντικαταστήσετε τον λαμπτήρα σηκώστε την πλευρική
επένδυση του πορτμπαγκάζ, περιστρέψτε το ντουί A εικ. 137 και
προχωρήστε στην αντικατάσταση του λαμπτήρα.
εικ. 136
A0J0042
εικ. 137
A0J0043
165ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO
Page 170 of 284

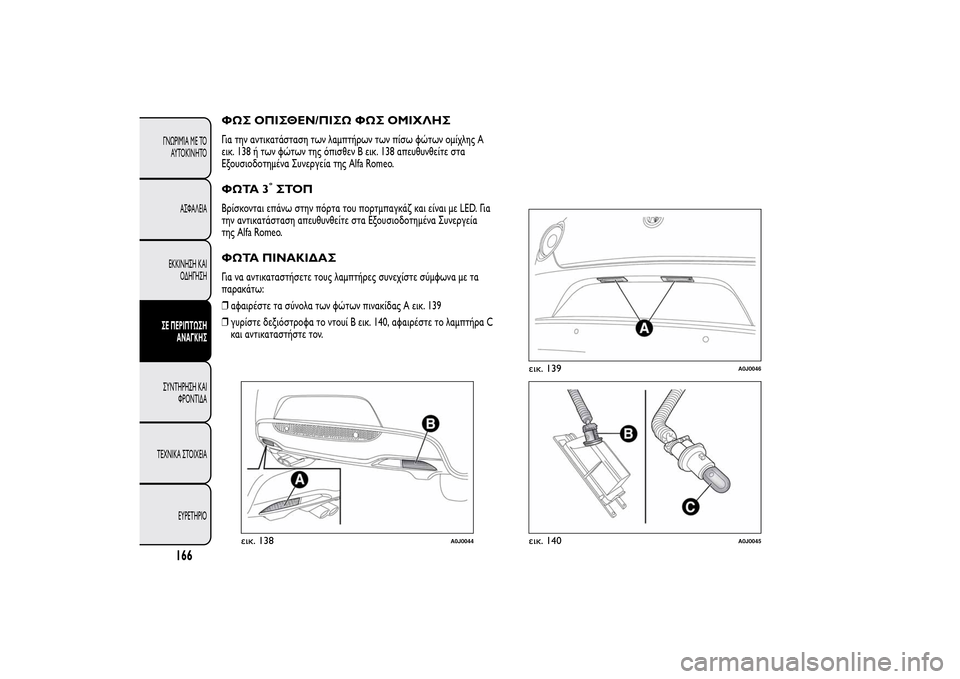

ΦΩΣ ΟΠΙΣΘΕΝ/ΠΙΣΩ ΦΩΣ ΟΜΙΧΛΗΣΓια την αντικατάσταση των λαμπτήρων των πίσω φώτων ομίχλης A
εικ. 138 ή των φώτων της όπισθεν B εικ. 138 απευθυνθείτε στα
Εξουσιοδοτημένα Συνεργεία της Alfa Romeo.ΦΩΤΑ 3
°ΣΤΟΠ
Βρίσκονται επάνω στην πόρτα του πορτμπαγκάζ και είναι με LED. Για
την αντικατάσταση απευθυνθείτε στα Εξουσιοδοτημένα Συνεργεία
της Alfa Romeo.ΦΩΤΑ ΠΙΝΑΚΙΔΑΣΓια να αντικαταστήσετε τους λαμπτήρες συνεχίστε σύμφωνα με τα
παρακάτω:
❒αφαιρέστε τα σύνολα των φώτων πινακίδας A εικ. 139
❒γυρίστε δεξιόστροφα το ντουί B εικ. 140, αφαιρέστε το λαμπτήρα C
και αντικαταστήστε τον.
εικ. 138
A0J0044
εικ. 139
A0J0046
εικ. 140
A0J0045
166
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO
Page 171 of 284

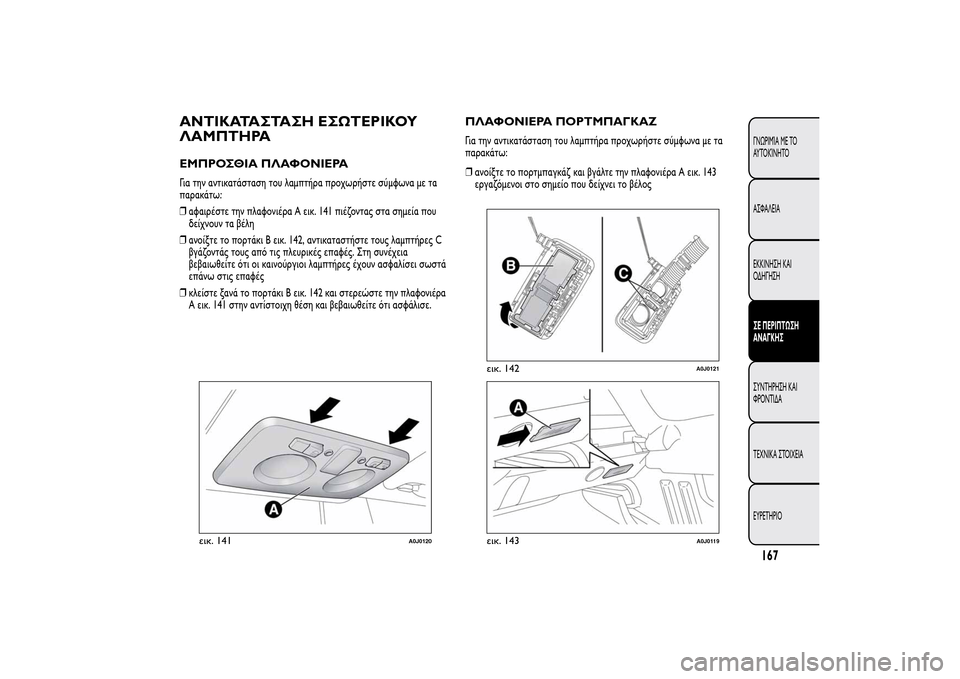

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΣΩΤΕΡΙΚΟΥ
ΛΑΜΠΤΗΡΑΕΜΠΡΟΣΘΙΑ ΠΛΑΦΟΝΙΕΡΑΓια την αντικατάσταση του λαμπτήρα προχωρήστε σύμφωνα με τα
παρακάτω:
❒αφαιρέστε την πλαφονιέρα A εικ. 141 πιέζοντας στα σημεία που
δείχνουν τα βέλη
❒ανοίξτε το πορτάκι B εικ. 142, αντικαταστήστε τους λαμπτήρες C
βγάζοντάς τους από τις πλευρικές επαφές. Στη συνέχεια
βεβαιωθείτε ότι οι καινούργιοι λαμπτήρες έχουν ασφαλίσει σωστά
επάνω στις επαφές
❒κλείστε ξανά το πορτάκι B εικ. 142 και στερεώστε την πλαφονιέρα
A εικ. 141 στην αντίστοιχη θέση και βεβαιωθείτε ότι ασφάλισε.
ΠΛΑΦΟΝΙΕΡΑ ΠΟΡΤΜΠΑΓΚΑΖΓια την αντικατάσταση του λαμπτήρα προχωρήστε σύμφωνα με τα
παρακάτω:
❒ανοίξτε το πορτμπαγκάζ και βγάλτε την πλαφονιέρα A εικ. 143
εργαζόμενοι στο σημείο που δείχνει το βέλος
εικ. 141
A0J0120
εικ. 142
A0J0121
εικ. 143
A0J0119
167ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO
Page 172 of 284

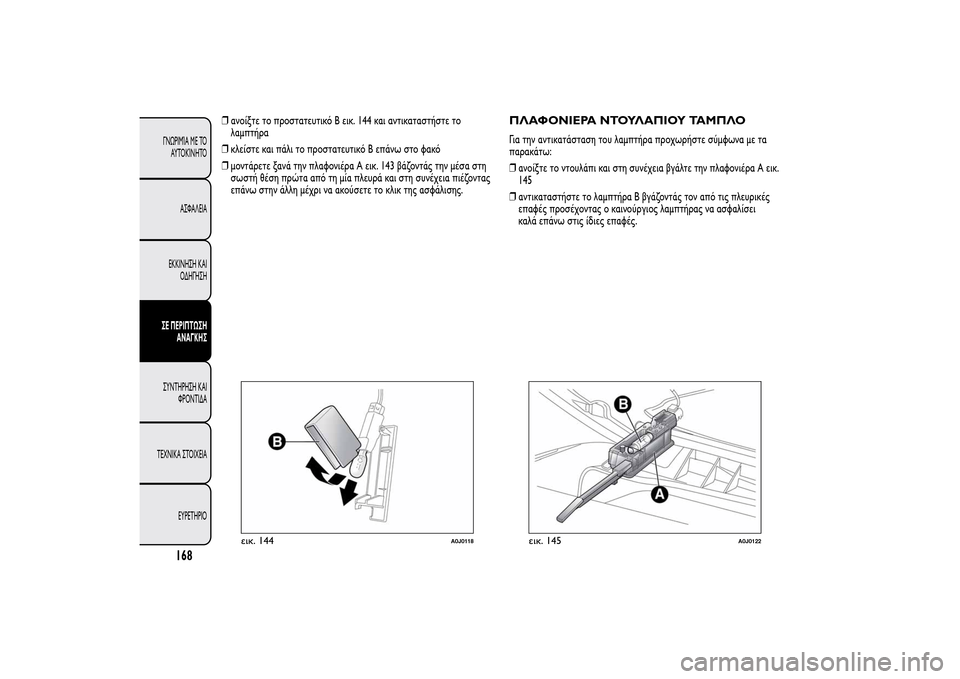

❒ανοίξτε το προστατευτικό B εικ. 144 και αντικαταστήστε το
λαμπτήρα
❒κλείστε και πάλι το προστατευτικό B επάνω στο φακό
❒μοντάρετε ξανά την πλαφονιέρα A εικ. 143 βάζοντάς την μέσα στη
σωστή θέση πρώτα από τη μία πλευρά και στη συνέχεια πιέζοντας
επάνω στην άλλη μέχρι να ακούσετε το κλικ της ασφάλισης.
ΠΛΑΦΟΝΙΕΡΑ ΝΤΟΥΛΑΠΙΟΥ ΤΑΜΠΛΟΓια την αντικατάσταση του λαμπτήρα προχωρήστε σύμφωνα με τα
παρακάτω:
❒ανοίξτε το ντουλάπι και στη συνέχεια βγάλτε την πλαφονιέρα A εικ.
145
❒αντικαταστήστε το λαμπτήρα Β βγάζοντάς τον από τις πλευρικές
επαφές προσέχοντας ο καινούργιος λαμπτήρας να ασφαλίσει
καλά επάνω στις ίδιες επαφές.
εικ. 144
A0J0118
εικ. 145
A0J0122
168
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO
Page 173 of 284

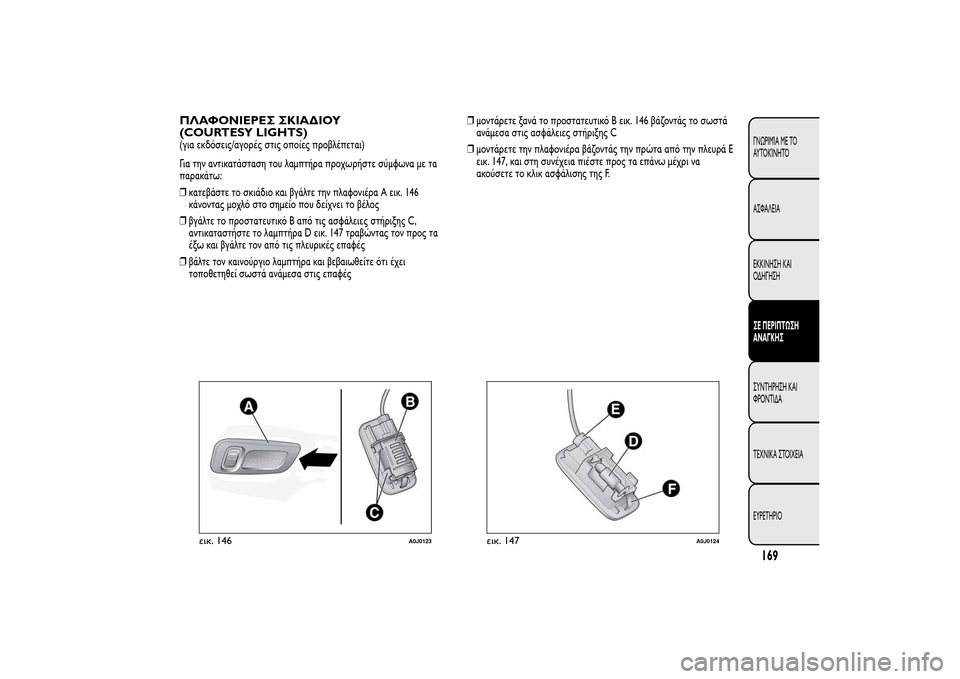

ΠΛΑΦΟΝΙΕΡΕΣ ΣΚΙΑΔΙΟΥ
(COURTESY LIGHTS)(για εκδόσεις/αγορές στις οποίες προβλέπεται)
Για την αντικατάσταση του λαμπτήρα προχωρήστε σύμφωνα με τα
παρακάτω:
❒κατεβάστε το σκιάδιο και βγάλτε την πλαφονιέρα A εικ. 146
κάνοντας μοχλό στο σημείο που δείχνει το βέλος
❒βγάλτε το προστατευτικό B από τις ασφάλειες στήριξης C,
αντικαταστήστε το λαμπτήρα D εικ. 147 τραβώντας τον προς τα
έξω και βγάλτε τον από τις πλευρικές επαφές
❒βάλτε τον καινούργιο λαμπτήρα και βεβαιωθείτε ότι έχει
τοποθετηθεί σωστά ανάμεσα στις επαφές❒μοντάρετε ξανά το προστατευτικό B εικ. 146 βάζοντάς το σωστά
ανάμεσα στις ασφάλειες στήριξης C
❒μοντάρετε την πλαφονιέρα βάζοντάς την πρώτα από την πλευρά E
εικ. 147, και στη συνέχεια πιέστε προς τα επάνω μέχρι να
ακούσετε το κλικ ασφάλισης της F.
εικ. 146
A0J0123
εικ. 147
A0J0124
169ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO
Page 174 of 284

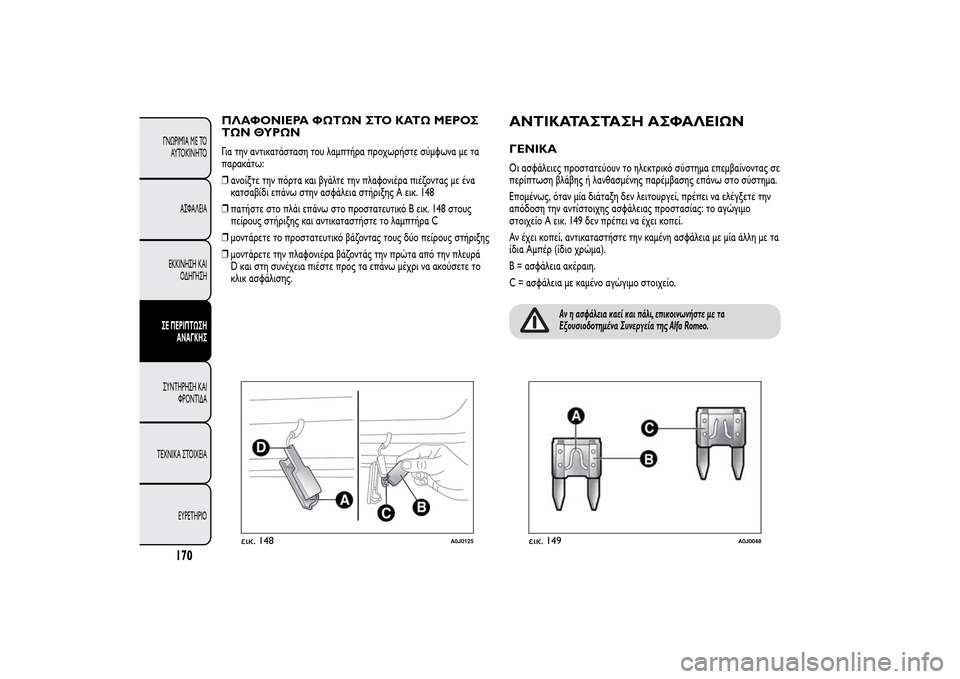

ΠΛΑΦΟΝΙΕΡΑ ΦΩΤΩΝ ΣΤΟ ΚΑΤΩ ΜΕΡΟΣ
ΤΩΝ ΘΥΡΩΝΓια την αντικατάσταση του λαμπτήρα προχωρήστε σύμφωνα με τα
παρακάτω:
❒ανοίξτε την πόρτα και βγάλτε την πλαφονιέρα πιέζοντας με ένα
κατσαβίδι επάνω στην ασφάλεια στήριξης A εικ. 148
❒πατήστε στο πλάι επάνω στο προστατευτικό B εικ. 148 στους
πείρους στήριξης και αντικαταστήστε το λαμπτήρα C
❒μοντάρετε το προστατευτικό βάζοντας τους δύο πείρους στήριξης
❒μοντάρετε την πλαφονιέρα βάζοντάς την πρώτα από την πλευρά
D και στη συνέχεια πιέστε προς τα επάνω μέχρι να ακούσετε το
κλικ ασφάλισης.
ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΑΣΦΑΛΕΙΩΝΓΕΝΙΚΑΟι ασφάλειες προστατεύουν το ηλεκτρικό σύστημα επεμβαίνοντας σε
περίπτωση βλάβης ή λανθασμένης παρέμβασης επάνω στο σύστημα.
Επομένως, όταν μία διάταξη δεν λειτουργεί, πρέπει να ελέγξετε την
απόδοση την αντίστοιχης ασφάλειας προστασίας: το αγώγιμο
στοιχείο A εικ. 149 δεν πρέπει να έχει κοπεί.
Αν έχει κοπεί, αντικαταστήστε την καμένη ασφάλεια με μία άλλη με τα
ίδια Αμπέρ (ίδιο χρώμα).
B = ασφάλεια ακέραιη.
C = ασφάλεια με καμένο αγώγιμο στοιχείο.
Αν η ασφάλεια καεί και πάλι, επικοινωνήστε με τα
Εξουσιοδοτημένα Συνεργεία της Alfa Romeo.
εικ. 148
A0J0125
εικ. 149
A0J0048
170
ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO
Page 175 of 284

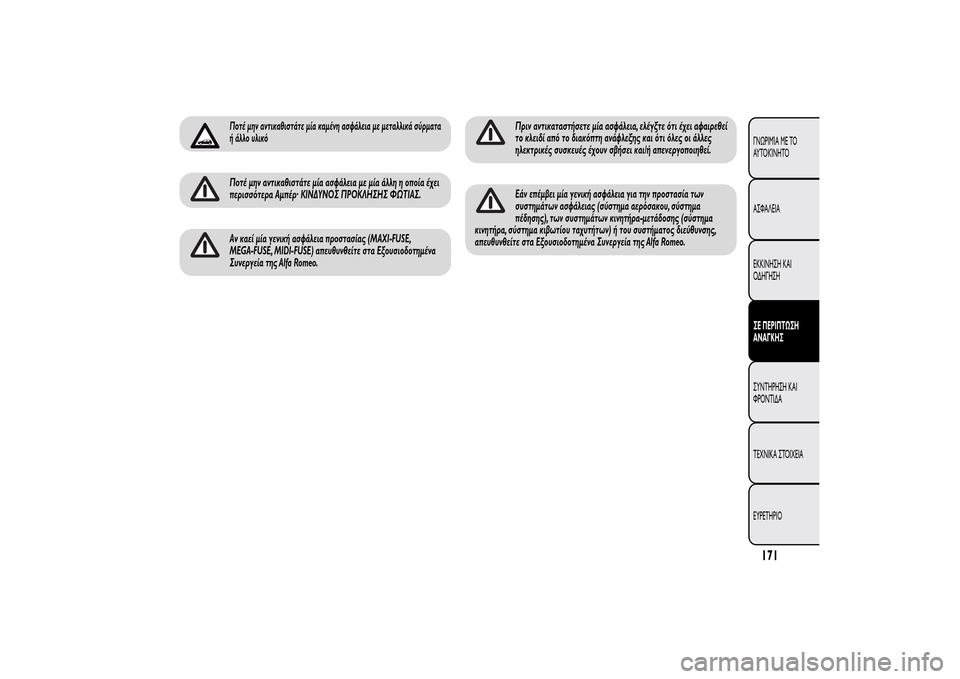

Ποτέ μην αντικαθιστάτε μία καμένη ασφάλεια με μεταλλικά σύρματα
ή άλλο υλικόΠοτέ μην αντικαθιστάτε μία ασφάλεια με μία άλλη η οποία έχει
περισσότερα Αμπέρ· ΚΙΝΔΥΝΟΣ ΠΡΟΚΛΗΣΗΣ ΦΩΤΙΑΣ.Αν καεί μία γενική ασφάλεια προστασίας (MAXI-FUSE,
MEGA-FUSE, MIDI-FUSE) απευθυνθείτε στα Εξουσιοδοτημένα
Συνεργεία της Alfa Romeo.
Πριν αντικαταστήσετε μία ασφάλεια, ελέγξτε ότι έχει αφαιρεθεί
το κλειδί από το διακόπτη ανάφλεξης και ότι όλες οι άλλες
ηλεκτρικές συσκευές έχουν σβήσει και/ή απενεργοποιηθεί.Εάν επέμβει μία γενική ασφάλεια για την προστασία των
συστημάτων ασφάλειας (σύστημα αερόσακου, σύστημα
πέδησης), των συστημάτων κινητήρα-μετάδοσης (σύστημα
κινητήρα, σύστημα κιβωτίου ταχυτήτων) ή του συστήματος διεύθυνσης,
απευθυνθείτε στα Εξουσιοδοτημένα Συνεργεία της Alfa Romeo.
171ΓΝΩΡΙΜΊΑ ΜΕ ΤΟ
ΑΥΤΟΚΊΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ ΚΑΙ
ΟΔΗΓΗΣΗΣΕ ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣΣΥΝΤΗΡΗΣΗ ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ
EYPETHPIO
Page 176 of 284

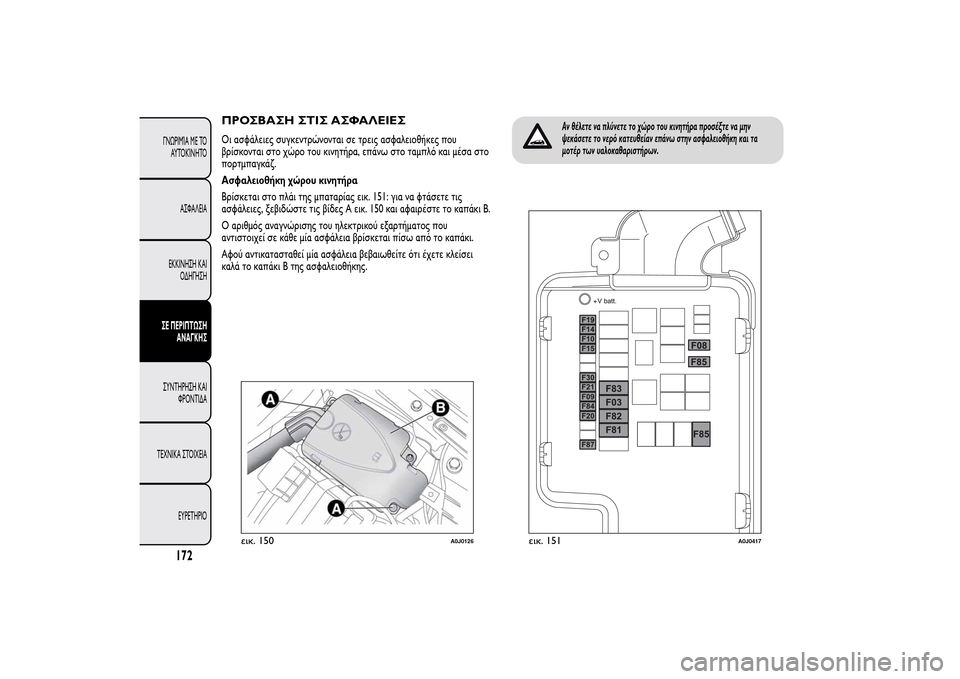

ΠΡΟΣΒΑΣΗ ΣΤΙΣ ΑΣΦΑΛΕΙΕΣΟι ασφάλειες συγκεντρώνονται σε τρεις ασφαλειοθήκες που
βρίσκονται στο χώρο του κινητήρα, επάνω στο ταμπλό και μέσα στο
πορτμπαγκάζ.
Ασφαλειοθήκη χώρου κινητήρα
Βρίσκεται στο πλάι της μπαταρίας εικ. 151: για να φτάσετε τις
ασφάλειες, ξεβιδώστε τις βίδες A εικ. 150 και αφαιρέστε το καπάκι B.
Ο αριθμός αναγνώρισης του ηλεκτρικού εξαρτήματος που
αντιστοιχεί σε κάθε μία ασφάλεια βρίσκεται πίσω από το καπάκι.
Αφού αντικατασταθεί μία ασφάλεια βεβαιωθείτε ότι έχετε κλείσει
καλά το καπάκι Β της ασφαλειοθήκης.
Αν θέλετε να πλύνετε το χώρο του κινητήρα προσέξτε να μην
ψεκάσετε το νερό κατευθείαν επάνω στην ασφαλειοθήκη και τα
μοτέρ των υαλοκαθαριστήρων.
εικ. 150
A0J0126
εικ. 151
A0J0417
