FUSIBLES HABITACLE
Fusibles F Ampères
A Affectation
1 - Libre
2 20 Sièges chauffants
3 - Libre
4 15 Relais rétroviseurs rabattables
5 15 Relais prise pour équipement frigorifique
Changer un fusible
AIDE RAPIDE
8

176
FUSIBLES SOUS LE CAPOT
MOTEUR
Après avoir ouvert le capot, déclipez et
basculez le boîtier correspondant pour
accéder aux fusibles.Fusibles
F Ampères
A Affectation
1 20 Contrôle moteur
2 15 Avertisseur sonore
3 10 Pompe lave-vitre avant et arrière
4 20 Pompe lave-projecteurs
5 15 Organes moteur
6 10 Capteur angulaire du volant, ESC
7 10 Contacteur stop, contacteur embrayage
8 25 Démarreur
9 10 Moteur faisceau des projecteurs, boîtier gestion de
parc
10 30 Organes moteur 11 40 Libre
12 30 Essuie-vitre
13 40 Boîtier servitude intelligent
14 30 Pompe
15 10 Feux de route droit
16 10 Feux de route gauche
17 15 Feux de croisement droit
18 15 Feux de croisement gauche
Changer un fusible

177
Mise en position particulière
des balais avant
- Moins d’une minute après avoir
coupé le contact, actionnez la
commande d’essuie-vitre vers le
bas pour positionner les balais le
long des montants du pare-brise
(position particulière).Echange d’un balai avant
-

Soulevez le bras.
-
Déclipez le balai et déposez-le.
- Montez le nouveau balai.
-

Rabattez le bras.
Pour ranger les balais, mettez le
contact et actionnez la commande
d’essuie-vitre. Échange du balai arrière
-


Soulevez le bras, puis déclipez le
balai et déposez-le.
-
Montez le nouveau balai et rabattez
le bras.

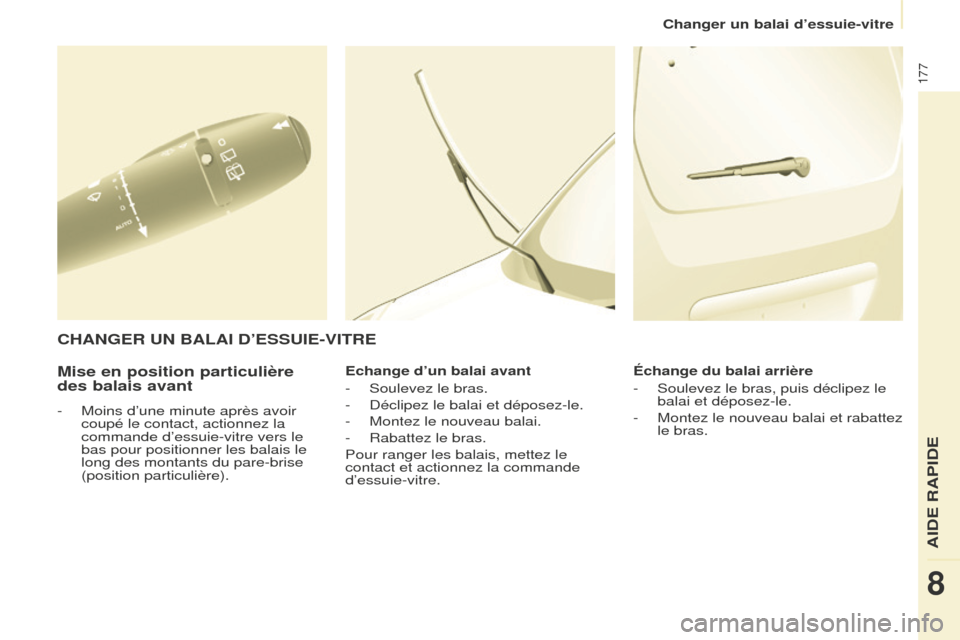

CHANGER UN BALAI D’ESSUIE-VITRE
Changer un balai d’essuie-vitre
AIDE RAPIDE
8

178
Sans levage (quatre roues au
sol)
Vous devez toujours utiliser une barre
de remorquage.
SE FAIRE REMORQUER
Cette procédure nécessite de
récupérer l'anneau de remorquage
fourni avec les outils de changement
de roue.
Par l'avant
- Déclippez le cache en appuyant sur
la partie basse de celui-ci.
-

V
issez l'anneau amovible de
remorquage jusqu'en butée.
Par l'arrière
- Déclippez le cache à l'aide d'une
pièce de monnaie ou de la partie
plate de l'anneau de remorquage.
-

V
issez l'anneau amovible de
remorquage jusqu'en butée. Lors d'un remorquage moteur
arrêté, il n'y a plus d'assistance de
freinage et de direction.
Avec levage (2 roues au sol
seulement)
Il est préférable de soulever le
véhicule à l'aide d'un outil de levage
professionnel.
Véhicules avec boîte de
vitesses mécanique (version
diesel)
Pour les véhicules équipés de
boîte de vitesses mécanique, il est
nécessaire que le levier de vitesses
soit au point mort, le non-respect
de cette particularité peut conduire
à la détérioration des organes
de transmission, de freinage et à
l'absence d'assistance de freinage au
redémarrage du moteur.
Rubrique 9, partie "Changer une
roue".
Se faire remorquer

179
Précautions...
AIDE RAPIDE
8

180

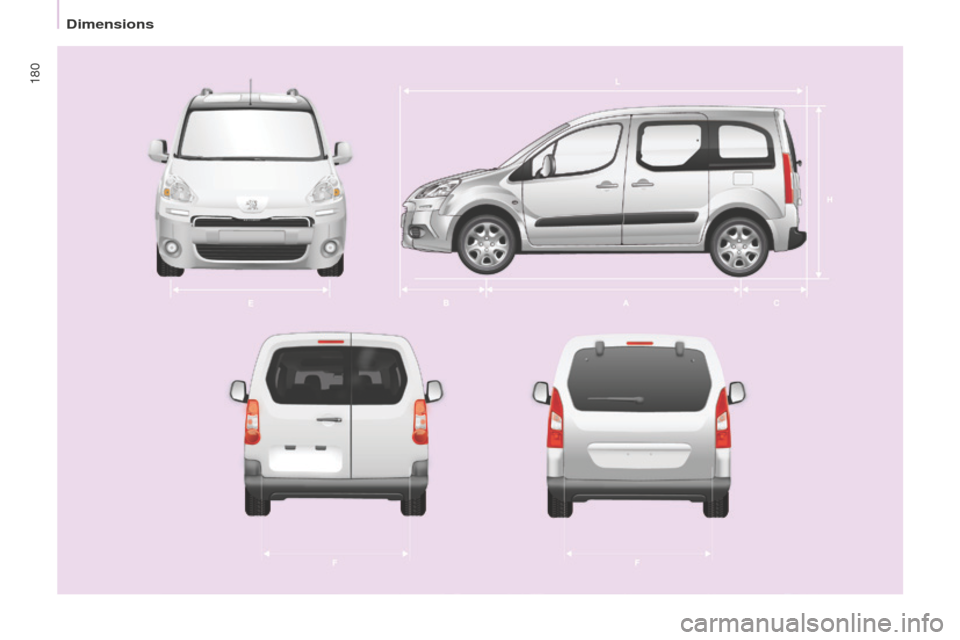

Dimensions

181

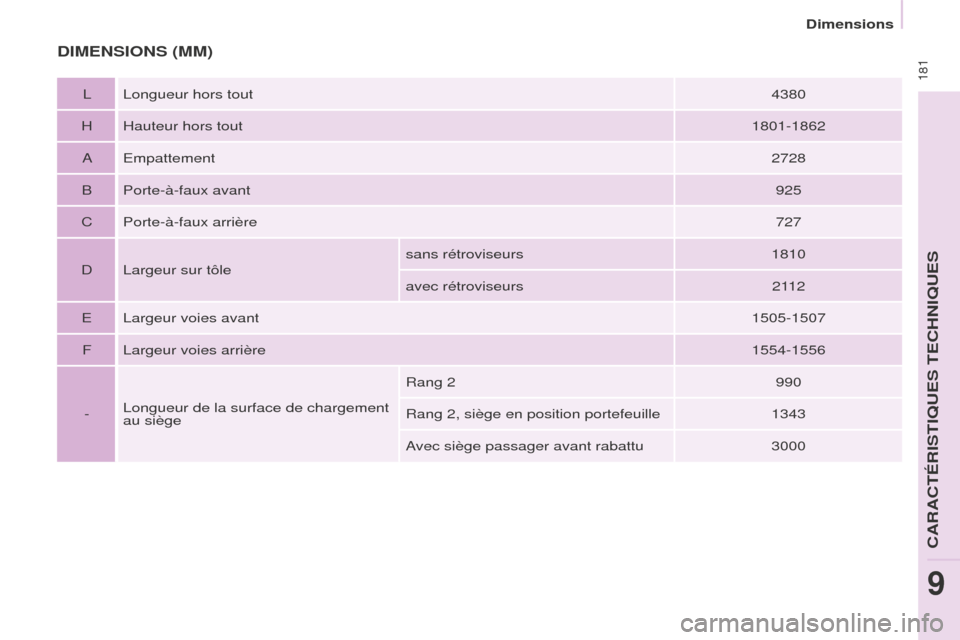

DIMENSIONS (MM)
L Longueur hors tout4380
H Hauteur hors tout 1801-1862
A Empattement 2728
B Porte-à-faux avant 925
C Porte-à-faux arrière 727
D Largeur sur tôle sans rétroviseurs
1810
avec rétroviseurs 2112
E Largeur voies avant 1505-1507
F Largeur voies arrière 1554-1556
- Longueur de la surface de chargement
au siège Rang 2
990
Rang 2, siège en position portefeuille 1343
Avec siège passager avant rabattu 3000
Dimensions
CARACTÉRISTIQUES TECHNIQUES
9

182

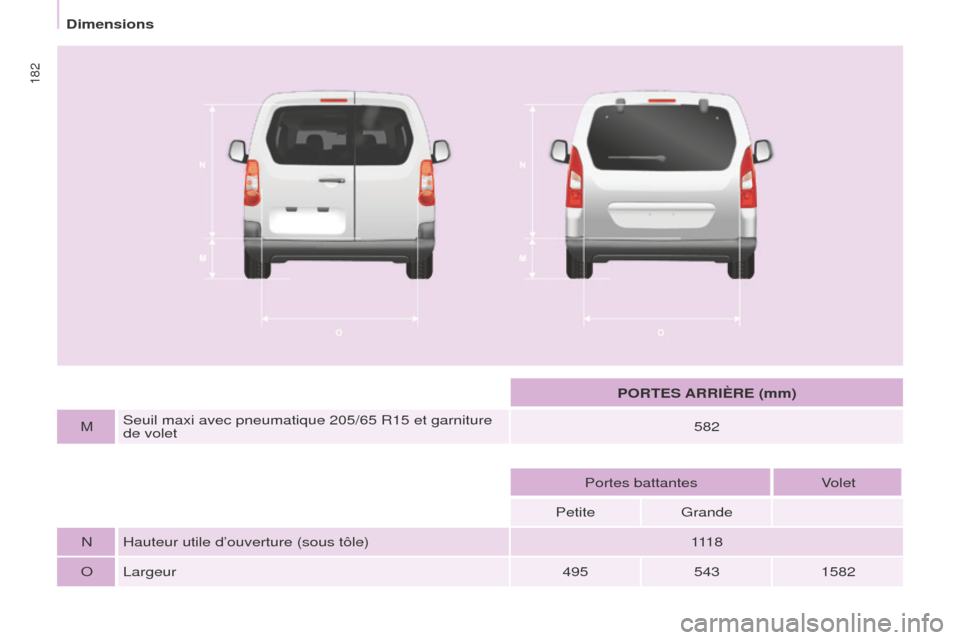

PORTES ARRIÈRE (mm)
M Seuil maxi avec pneumatique 205/65 R15 et garniture
de volet 582
Portes battantes Volet
Petite Grande
N Hauteur utile d’ouverture (sous tôle) 111 8
O Largeur 4955431582
