2014.5 Peugeot Partner Tepee Manuel du propriétaire (in French)

103
Rétroviseurs extérieurs à
commandes électriques
-
Placez la commande à droite ou
à gauche pour sélectionner le
rétroviseur correspondant.
-


Déplacez la commande dans les
quatre directions pour ef

fectuer le
réglage.
-

Replacez la commande en position
centrale.
Rabattement / Déploiement
électrique
Les rétroviseurs sont rabattables
ou déployables électriquement de
l'intérieur

, véhicule en stationnement et
contact mis :
-

Placez la commande en position
centrale.
-


T
ournez la commande vers le bas.
RÉTROVISEURS
Rétroviseurs avec dégivrage
Les rétroviseurs associés aux réglages
et au rabattement / déploiement
électriques peuvent être dégivrés.
Rétroviseurs extérieurs à
commande manuelle
Manipulez le levier de réglage dans les
quatre directions pour le régler.
En stationnement, les rétroviseurs
extérieurs sont rabattables
manuellement.
Il ne sont pas équipés du dégivrage
automatique.
Rabattement forcé
Si le boîtier du rétroviseur est sorti de
son logement initial, véhicule à l’arrêt,
repositionnez le manuellement ou
utilisez la commande de rabattement
électrique. Appuyez sur la touche de
dégivrage de la lunette
arrière.
Rétroviseurs et vitres
ERGONOMIE et CONFORT
4

104
MIROIR DE SURVEILLANCE
Ce miroir, superposé au rétroviseur
central, permet au conducteur ou au
passager avant d’observer l’ensemble
des places arrière.
Monté sur sa propre rotule, son
réglage manuel est simple et assure
une vue de l’intérieur arrière du
véhicule.
Il peut être également réglé pour
une meilleure visibilité lors d’une
manoeuvre ou d’un dépassement.
VITRES ARRIÈRE
Pour entrebâiller les vitres arrière,
basculez le levier, puis poussez-le
à fond pour verrouiller les vitres en
position ouverte.
Rétroviseur intérieur manuel
Le rétroviseur intérieur possède deux
positions :
-
jour (normal),
-


nuit (anti-éblouissement).
Pour passer de l'une à l'autre, poussez
ou tirez le levier situé sur le bord
inférieur du rétroviseur

.
Rétroviseurs et vitres

105
LÈVE-VITRES ÉLECTRIQUES
1. Côté conducteur
2.
Côté passager Descendez complètement la vitre, puis
remontez-la, elle remontera par palier
de quelques centimètres à chaque
appui. Renouvelez l'opération jusqu'à
la fermeture complète de la vitre.
Gardez la commande appuyée
pendant au moins une seconde après
avoir atteint la position vitre fermée.
Pendant ces opérations,
l'antipincement est inopérant.
Antipincement
Lorsque la vitre remonte et rencontre
un obstacle, elle s'arrête et redescend
partiellement.Mode automatique
Appuyez sur la commande ou tirez-la,
au-delà du point de résistance. La vitre
s'ouvre ou se ferme complètement
après avoir relâché la commande.
Une nouvelle impulsion arrête le
mouvement de la vitre.
Ce mode de fonctionnement
est disponible selon
équipement ; il est identifié par
ce symbole sur la commande
concernée.
Du bon usage
En cas de pincement lors de la
manipulation des lève-vitres, vous
devez inverser le mouvement de
la vitre. Pour cela, appuyez sur la
commande concernée.
Lorsque le conducteur actionne les
commandes des lève-vitres passagers,
le conducteur doit s'assurer qu'aucune
personne n'empêche la fermeture
correcte des vitres.
Le conducteur doit s'assurer que les
passagers utilisent correctement les
lève-vitres.
Faites attention aux enfants pendant
les manoeuvres de vitres.
Après de nombreuses sollicitations
consécutives de fermeture/ouverture
de la commande de lève-vitres
électriques, une protection s'enclenche
et autorise uniquement la fermeture
de la vitre. Après la fermeture,
attendre environ 40 minutes. Passé
ce délai, la commande est à nouveau
opérationnelle.
Mode manuel
Appuyez sur la commande ou tirez-la,
sans dépasser le point de résistance.
La vitre s'arrête dès que vous relâchez
la commande.
Réinitialisation
Après un rebranchement de la batterie,
ou en cas de dysfonctionnement,
vous devez réinitialiser la fonction
antipincement. Les fonctions électriques des lève-
vitres sont neutralisées :
-

environ 45 secondes après la
coupure du contact,
-

après l'ouverture d'une des portes
avant, si contact coupé.
V

ous disposez de deux modes de
fonctionnement :
Rétroviseurs et vitres
ERGONOMIE et CONFORT
4

106
SIGNAL DE DÉTRESSE
AVERTISSEUR SONORE
Appuyez au centre du volant.
FREIN DE STATIONNEMENT
Verrouillage
Tirez le frein de stationnement pour
immobiliser votre véhicule.
Vérifiez qu’il est bien serré avant de
descendre du véhicule.Tirez le frein de stationnement,
véhicule à l’arrêt uniquement.
En cas d’utilisation exceptionnelle
du frein de stationnement quand le
véhicule roule, serrez-le en exerçant
une traction modérée pour ne pas
bloquer les roues arrière (risque de
dérapage).
Appuyez sur ce bouton, les feux
indicateurs de direction clignotent.
Il peut fonctionner contact coupé.
Ne l’utilisez qu’en cas de danger,
pour un arrêt d’urgence ou pour
une conduite dans des conditions
inhabituelles.
Lors d’un stationnement dans
une pente, braquez vos roues
vers le trottoir et tirez le frein de
stationnement.
Inutile d’enclencher une vitesse après
avoir stationné le véhicule, surtout en
charge.Le frein de stationnement
resté serré ou mal desserré
est signalé par ce témoin
allumé au combiné.
Allumage automatique des feux
de détresse
Lors d’un freinage d’urgence, en
fonction de la force de la décélération,
les feux de détresse s’allument
automatiquement. Ils s’éteignent
automatiquement à la première
accélération.
Vous pouvez les éteindre en appuyant
sur le bouton.Déverrouillage
Tirez sur la poignée et appuyez sur
le bouton pour rabattre le frein de
stationnement.
Sécurité en conduite

107
L'aide au stationnement arrière
sonore et/ou graphique est constituée
de quatre capteurs de proximité,
installés dans le pare-chocs arrière.
Ils détectent tout obstacle qui entre
dans le champ : personne, véhicule,
arbre, barrière, derrière le véhicule en
manoeuvre.
Certains objets détectés au début de
la manoeuvre ne le seront plus en fin
de manoeuvre, en raison des zones
aveugles situées entre et sous les
capteurs. Exemples : piquet, balise de
chantier ou plot de trottoir.
Passer la marche arrière
AIDE AU STATIONNEMENT
ARRIÈRE
Affichage à l'écran
Arrêter l'aide
Passez au point mort.
Un signal sonore confirme l'activation
du système par l'enclenchement de la
marche arrière.
L'information de proximité est donnée
par un signal sonore, d'autant plus
rapide que le véhicule se rapproche de
l'obstacle. Lorsque la distance "arrière
véhicule/obstacle" est inférieure à
trente centimètres environ, le signal
sonore devient continu.
Aide au stationnement
SÉCURITÉ
5

108
Activation / NeutralisationAnomalie de fonctionnement
En cas d'anomalie de fonctionnement,
au passage de la marche arrière,
la diode du bouton s’allume,
accompagnée d’un signal sonore et
d’un message sur l’écran. Consultez
le réseau PEUGEOT ou un atelier
qualifié.
Du bon usage
Par mauvais temps ou par temps
hivernal, assurez vous que les
capteurs ne sont pas recouverts par de
la boue, du givre ou de la neige.
Le système sera neutralisé
automatiquement en cas d'attelage
d'une remorque ou de montage
d'un porte-vélo (véhicule équipé
d'un attelage ou d'un porte-vélo
recommandé par PEUGEOT).
L'aide au stationnement ne peut, en
aucun cas, remplacer la vigilance ni la
responsabilité du conducteur.
Vous pouvez activer ou
neutraliser le système en
appuyant sur ce bouton.
L'activation et la
neutralisation du système
sont mémorisées à l'arrêt du
véhicule.
Aide au stationnement

ABS
ABS
109

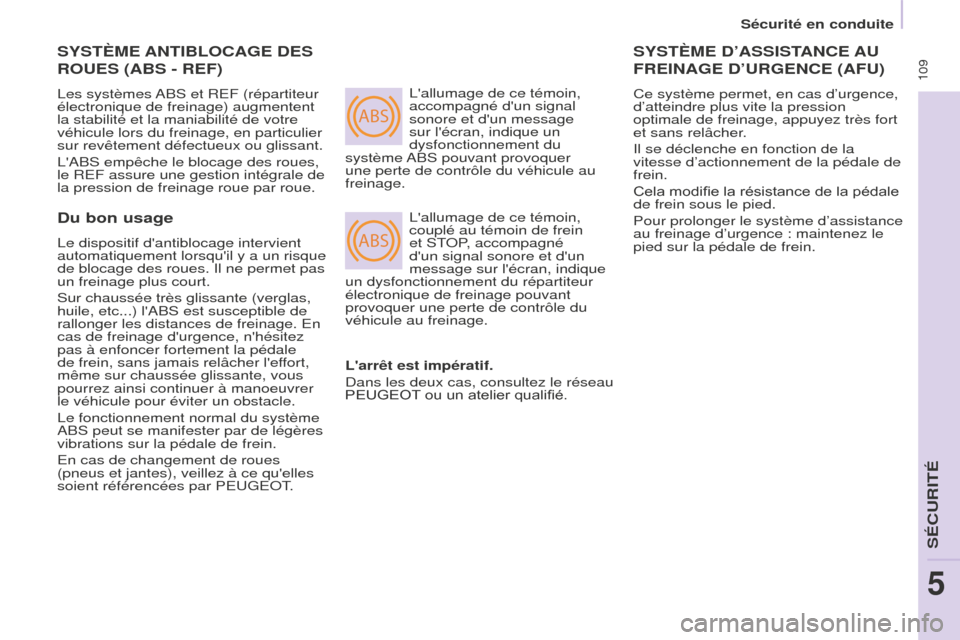

SYSTÈME ANTIBLOCAGE DES
ROUES (ABS - REF)
Les systèmes ABS et REF (répartiteur
électronique de freinage) augmentent
la stabilité et la maniabilité de votre
véhicule lors du freinage, en particulier
sur revêtement défectueux ou glissant.
L'ABS empêche le blocage des roues,
le REF assure une gestion intégrale de
la pression de freinage roue par roue.L'allumage de ce témoin,
accompagné d'un signal
sonore et d'un message
sur l'écran, indique un
dysfonctionnement du
système ABS pouvant provoquer
une perte de contrôle du véhicule au
freinage.
L'allumage de ce témoin,
couplé au témoin de frein
et STOP, accompagné
d'un signal sonore et d'un
message sur l'écran, indique
un dysfonctionnement du répartiteur
électronique de freinage pouvant
provoquer une perte de contrôle du
véhicule au freinage.
SYSTÈME D’ASSISTANCE AU
FREINAGE D’URGENCE (AFU)
Ce système permet, en cas d’urgence,
d’atteindre plus vite la pression
optimale de freinage, appuyez très fort
et sans relâcher.
Il se déclenche en fonction de la
vitesse d’actionnement de la pédale de
frein.
Cela modifie la résistance de la pédale
de frein sous le pied.
Pour prolonger le système d’assistance
au freinage d’urgence
: maintenez le
pied sur la pédale de frein.
Du bon usage
Le dispositif d'antiblocage intervient
automatiquement lorsqu'il y a un risque
de blocage des roues. Il ne permet pas
un freinage plus court.
Sur chaussée très glissante (verglas,
huile, etc...) l'ABS est susceptible de
rallonger les distances de freinage. En
cas de freinage d'urgence, n'hésitez
pas à enfoncer fortement la pédale
de frein, sans jamais relâcher l'effort,
même sur chaussée glissante, vous
pourrez ainsi continuer à manoeuvrer
le véhicule pour éviter un obstacle.
Le fonctionnement normal du système
ABS peut se manifester par de légères
vibrations sur la pédale de frein.
En cas de changement de roues
(pneus et jantes), veillez à ce qu'elles
soient référencées par PEUGEOT. L'arrêt est impératif.
Dans les deux cas, consultez le réseau
PEUGEOT ou un atelier qualifié.
Sécurité en conduite
SÉCURITÉ
5

11 0
ANTI-PATINAGE DE ROUE
(ASR) ET CONTRÔLE
DYNAMIQUE DE STABILITÉ
(ESC)
Ces systèmes sont associés et
complémentaires de l'ABS.
L'ASR est un dispositif très utile pour
garder une motricité optimale et éviter
les pertes de contrôle du véhicule à
l'accélération.
Le système optimise la motricité,
afin d'éviter le patinage des roues,
en agissant sur les freins des
roues motrices et sur le moteur.
Il permet aussi d'améliorer la
stabilité directionnelle du véhicule à
l'accélération.
Avec l'ESC, maintenez le cap sans
tenter de contrebraquer.
En cas d'écart entre la trajectoire suivie
par le véhicule et celle souhaitée par
le conducteur, le système ESC agit
automatiquement sur le frein d'une ou
plusieurs roues et sur le moteur pour
inscrire le véhicule dans la trajectoire
souhaitée.
Neutralisation
Dans des conditions exceptionnelles
(démarrage du véhicule embourbé,
immobilisé dans la neige, sur sol
meuble…), il peut s'avérer utile de
neutraliser les systèmes ASR et ESC
pour faire patiner les roues et retrouver
de l'adhérence.
Anomalie de fonctionnement
Du bon usage
Les systèmes ASR/ESC offrent un
surcroît de sécurité en conduite
normale, mais ne doivent pas inciter
le conducteur à prendre des risques
supplémentaires ou à rouler à des
vitesses trop élevées.
Le fonctionnement de ces systèmes
est assuré sous réserve du respect
des préconisations du constructeur,
concernant les roues (pneumatiques
et jantes), les composants de freinage,
les composants électroniques, ainsi
que les procédures de montage et
d'intervention.
Après un choc, faites vérifier ces
systèmes par le réseau PEUGEOT ou
par un atelier qualifié.
Fonctionnement
Le témoin clignote quand
l'ASR ou l'ESC est sollicité.
Ils s'enclenchent à nouveau :
-

automatiquement à partir de
50


km/h, Lorsqu'un dysfonctionnement
des systèmes survient, le
témoin et la diode lumineuse
s'allument, accompagné
d'un signal sonore et d'un
message sur l'écran.
-

Appuyez sur le bouton
ou tournez la molette
sur la position ESC OFF
(suivant version).
-


La diode lumineuse s'allume : les
systèmes

ASR et ESC n'agissent
plus.
-

manuellement par une
nouvelle pression sur le
bouton ou en tournant la
molette sur cette position
(suivant version). Consultez le réseau PEUGEOT

ou
un atelier qualifié pour vérification du
système.
Le témoin peut également s'allumer
si les pneumatiques sont sous-
gonflés. Vérifiez la pression de chaque
pneumatique.
Sécurité en conduite
