2014.5 Peugeot Partner Tepee Manuel du propriétaire (in French)

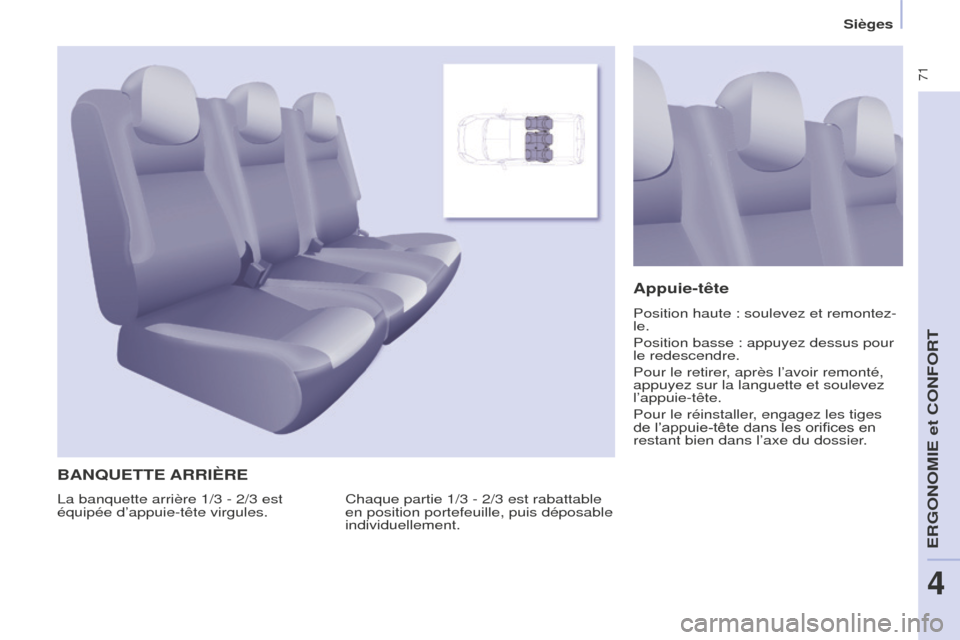

71
BANQUETTE ARRIÈRE
Chaque partie 1/3 - 2/3 est rabattable
en position portefeuille, puis déposable
individuellement.
Appuie-tête
Position haute : soulevez et remontez-
le.
Position basse : appuyez dessus pour
le redescendre.
Pour le retirer, après l’avoir remonté,
appuyez sur la languette et soulevez
l’appuie-tête.
Pour le réinstaller, engagez les tiges
de l’appuie-tête dans les orifices en
restant bien dans l’axe du dossier.
La banquette arrière 1/3 - 2/3 est
équipée d’appuie-tête virgules.
Sièges
ERGONOMIE et CONFORT
4

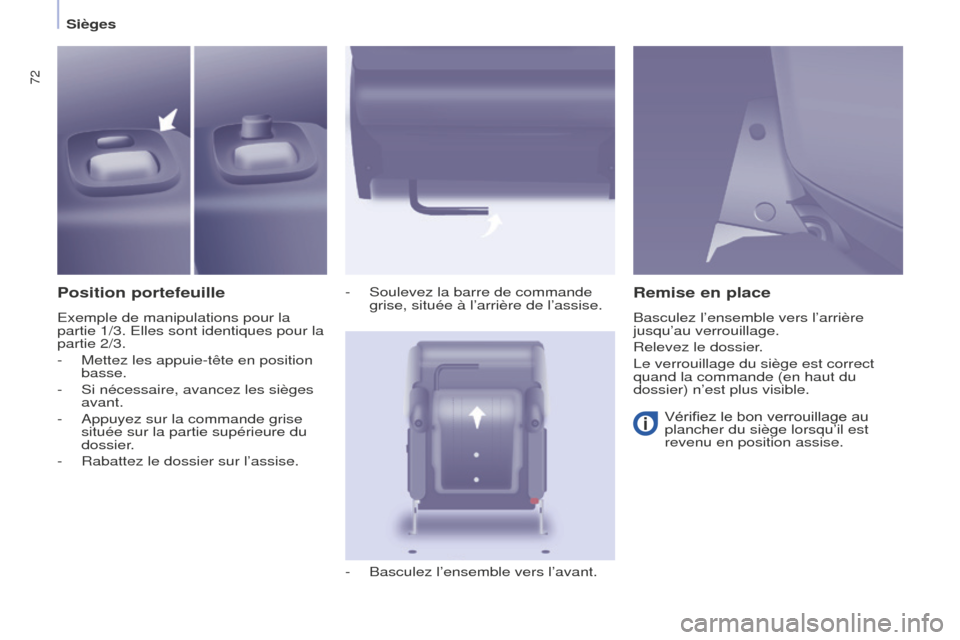

72
Position portefeuille
Exemple de manipulations pour la
partie 1/3. Elles sont identiques pour la
partie 2/3.
-
Mettez les appuie-tête en position
basse.
-


Si nécessaire, avancez les sièges
avant.
-


Appuyez sur la commande grise
située sur la partie supérieure du
dossier

.
-

Rabattez le dossier sur l’assise. -


Soulevez la barre de commande
grise, située à l’arrière de l’assise.
-

Basculez l’ensemble vers l’avant.
Remise en place
Basculez l’ensemble vers l’arrière
jusqu’au verrouillage.
Relevez le dossier.
Le verrouillage du siège est correct
quand la commande (en haut du
dossier) n’est plus visible.Vérifiez le bon verrouillage au
plancher du siège lorsqu’il est
revenu en position assise.
Sièges

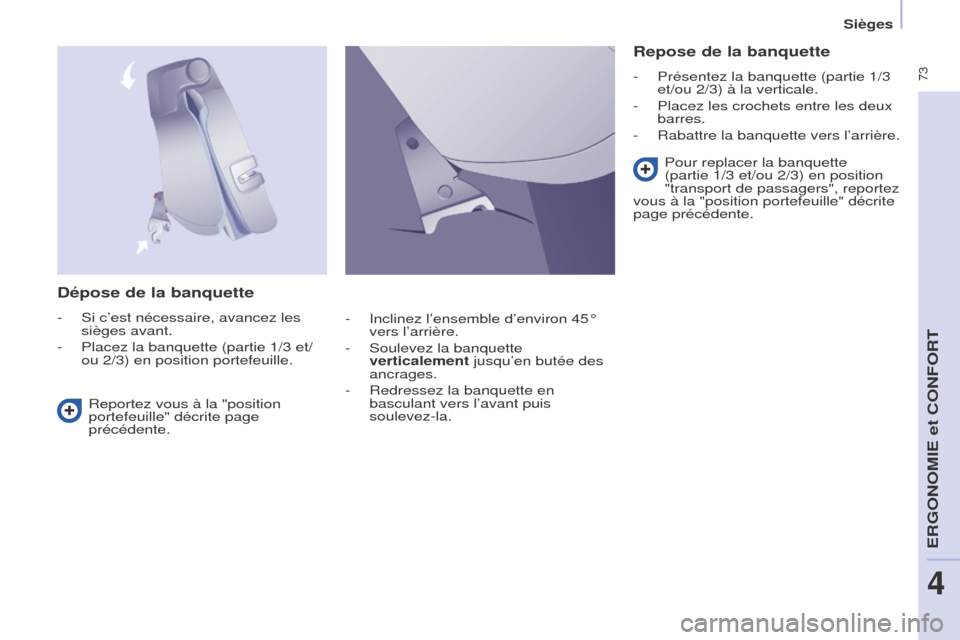

73
Dépose de la banquette
- Si c’est nécessaire, avancez les
sièges avant.
-

Placez la banquette (partie 1/3 et/
ou 2/3) en position portefeuille

.
Repose de la banquette
- Présentez la banquette (partie 1/3
et/ou 2/3) à la verticale.
-

Placez les crochets entre les deux
barres.
-


Rabattre la banquette vers l’arrière.
Reportez vous à la "position
portefeuille

" décrite page
précédente. Pour replacer la banquette
(partie 1/3 et/ou 2/3) en position
"transport de passagers", reportez
vous à la "position portefeuille" décrite
page précédente.
-

Inclinez l’ensemble d’environ 45°
vers l’arrière.
-


Soulevez la banquette
verticalement

jusqu’en butée des
ancrages.
-

Redressez la banquette en
basculant vers l’avant puis
soulevez-la.
Sièges
ERGONOMIE et CONFORT
4

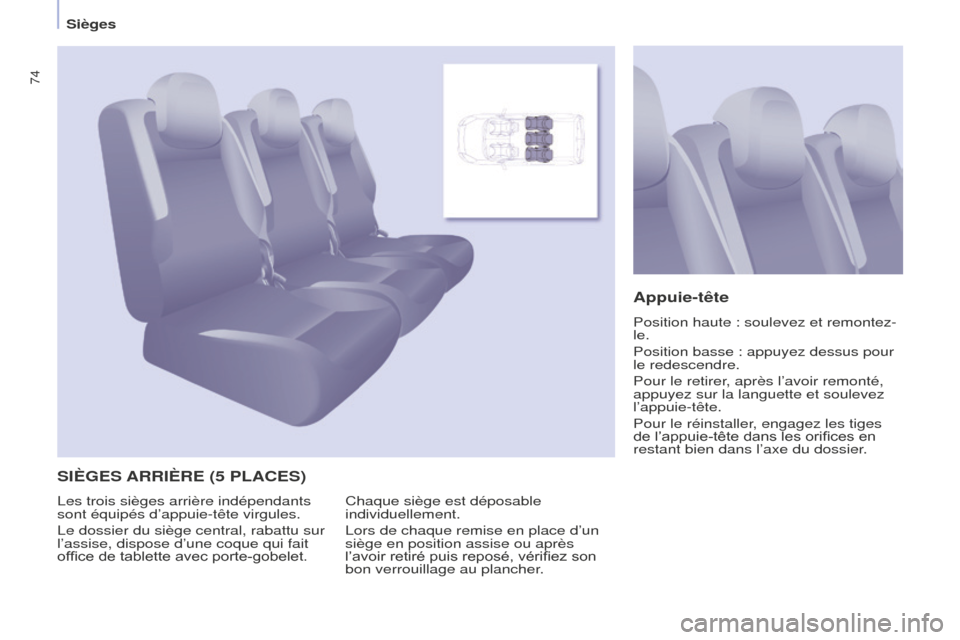

74
SIÈGES ARRIÈRE (5 PLACES)Appuie-tête
Position haute : soulevez et remontez-
le.
Position basse : appuyez dessus pour
le redescendre.
Pour le retirer, après l’avoir remonté,
appuyez sur la languette et soulevez
l’appuie-tête.
Pour le réinstaller, engagez les tiges
de l’appuie-tête dans les orifices en
restant bien dans l’axe du dossier.
Chaque siège est déposable
individuellement.
Lors de chaque remise en place d’un
siège en position assise ou après
l’avoir retiré puis reposé, vérifiez son
bon verrouillage au plancher.
Les trois sièges arrière indépendants
sont équipés d’appuie-tête virgules.
Le dossier du siège central, rabattu sur
l’assise, dispose d’une coque qui fait
office de tablette avec porte-gobelet.
Sièges

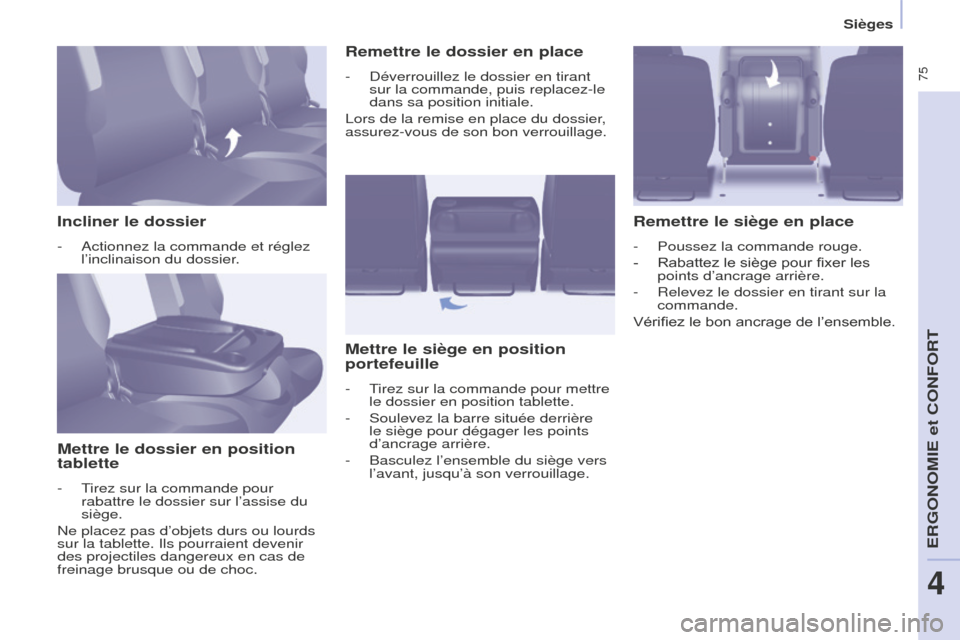

75
Incliner le dossier
- Actionnez la commande et réglez
l’inclinaison du dossier.
Mettre le dossier en position
tablette
- Tirez sur la commande pour rabattre le dossier sur l’assise du
siège.
Ne placez pas d’objets durs ou lourds
sur la tablette. Ils pourraient devenir
des projectiles dangereux en cas de
freinage brusque ou de choc.
Remettre le dossier en place
- Déverrouille z le dossier en tirant
sur la commande, puis replacez-le
dans sa position initiale.
Lors de la remise en place du dossier,
assurez-vous de son bon verrouillage.
Mettre le siège en position
portefeuille
- Tirez sur la commande pour mettre le dossier en position tablette.
-

Soulevez la barre située derrière
le siège pour dégager les points
d’ancrage arrière.
-


Basculez l’ensemble du siège vers
l’avant, jusqu’à son verrouilla

ge.
Remettre le siège en place
- Poussez la commande rouge.
-
Rabattez le siège pour fixer les
points d’ancrage arrière.
-


Relevez le dossier en tirant sur la
commande.
Vérifiez le bon ancrage de l’ensemble.
Sièges
ERGONOMIE et CONFORT
4

76
Déposer le siège
- Si c’est nécessaire, avancez les
sièges avant et baissez l’appuie-
tête.
-

Placez le siège en position
portefeuille

.
Du bon usage
Suite aux diverses manipulations :
-
ne pas déposer un appuie-tête
sans le ranger et le fixer à un
support,
-


vérifier que les ceintures
de sécurité restent toujours
accessibles et faciles à boucler par
le passager

,
-

un passager ne doit pas s’installer
sans ajuster et boucler sa ceinture
de sécurité.
Reportez vous à la "position
portefeuille

" décrite page
précédente.
-

Appuyez sur le levier rouge pour
déverrouille

r les pieds avant.
-

Inclinez l’ensemble d’environ 45°
vers l’arrière sans relâcher le levier

.
-

Relâchez le levier

.
-

Soulevez le siège

verticalement
jusqu’en butée des ancrages.
-

Redressez le siège en basculant
vers l’avant puis soulevez-le.
Remettre le siège en place
- Inclinez le siège de 45° vers
l’avant.
-

Placez les crochets entre les deux
barres.
-


Rabattez le siège pour fixer les
points d’ancrage arrière.
-


T
irez sur la commande pour
remettre le dossier en position
initiale.
-

Remontez l’appuie-tête.
Vérifiez qu’aucun objet n’obstrue les
alvéoles d’ancrage et n’empêche le
verrouilla

ge correct des sièges.
Sièges

77
Appuie-tête
Il est de type virgule.
Position haute : appuyez sur la
languette, soulevez-le et remontez-le.
Position basse : poussez sur la
languette et appuyez sur le dessus
pour le descendre.
Pour le retirer : mettez-le en position
haute, soulevez puis retirez-le.
Rangez-le à l'intérieur du véhicule en
le fixant.
Pour le replacer : engagez les tiges
de l'appuie-tête dans les orifices en
restant bien dans l'axe du dossier.
Chaque siège est déposable et doit
être reposé à l'emplacement défini,
symbolisé sur son étiquette.
Les sièges de rang 2 et de rang 3 sont
indépendants et modulables.
SIÈGES ARRIÈRE (7 PLACES)
Sièges
ERGONOMIE et CONFORT
4

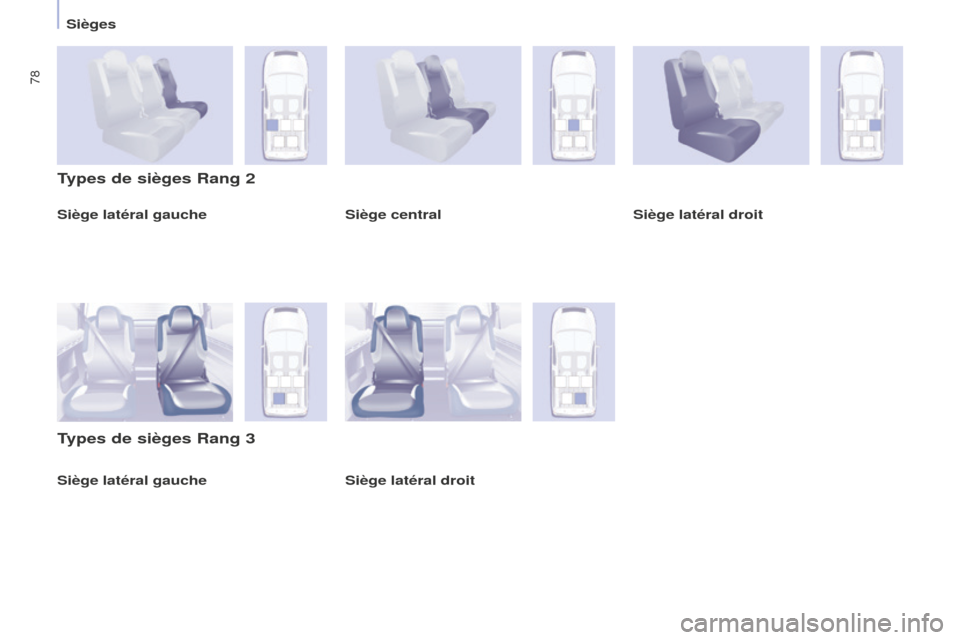

78
Siège latéral gauche
Types de sièges Rang 2
Types de sièges Rang 3
Siège centralSiège latéral droit
Siège latéral droit
Siège latéral gauche
Sièges
