167
CHAîNES À NEIGE
En conditions hivernales, les chaînes
à neige améliorent la traction ainsi que
le comportement du véhicule lors des
freinages.Les chaînes à neige doivent être
montées sur les roues motrices.
Elles ne doivent pas être montées
sur les roues de secours de type
"galette".
Veuillez tenir compte de la
réglementation spécifique à
chaque pays pour l'utilisation des
chaînes à neige et la vitesse maximale
autorisée. Conseils d'installation
F

Si vous devez installer les chaînes
pendant votre trajet, arrêtez votre
véhicule sur une surface plane, en
bord de route.
F


Serrez le frein de stationnement et
posez éventuellement des cales
sous les roues pour éviter que
votre véhicule ne glisse.
F


Installez les chaînes en suivant
les instructions fournies par le
fabricant.
F


Démarrez lentement et roulez
quelques instants, sans dépasser
la vitesse de 50 km/h.
F


Arrêtez votre véhicule et vérifiez
que les chaînes sont correctement
tendues.
Il est vivement recommandé
de s'entraîner au montage des
chaînes avant le départ, sur un sol
plat et sec.
Utilisez uniquement des chaînes
conçues pour être montées sur le type
de roues qui équipent votre véhicule :
Pour plus d'informations sur les
chaînes à neige, consultez le réseau
PEUGEOT

ou un atelier qualifié.
Dimensions des
pneumatiques d'origine Taille de maillon
max.
195/65 R15
9 mm
195/70 R15
205/65 R15
215/55 R16
215/50 R17
Evitez de rouler sur route
déneigée, pour ne pas
endommager les pneumatiques de
votre véhicule ainsi que la chaussée.
Si votre véhicule est équipé de
jantes en alliage d'aluminium, vérifiez
qu'aucune partie de la chaîne ou des
fixations n'entre en contact avec la
jante.
Chaînes à neige
AIDE RAPIDE
8

168
CHANGER UNE LAMPE
Type A
Lampe totalement en
verre : tirez doucement
car elle est montée par
pression.
Lavage haute-pression
Ouvrez le capot moteur. Pour accéder
aux lampes, passez la main derrière le
bloc optique.
Effectuez les opérations en sens
inverse pour la remise en place de
chaque lampe et vérifiez la bonne
fermeture du capot.Type C
Lampe halogène :
dégagez le ressort de
blocage de son logement. Type B
Lampe à baïonnette :
appuyez sur la lampe
puis tournez-la dans
le sens contraire des
aiguilles d'une montre.
Le changement des lampes à
halogène doit se faire projecteur
éteint. Attendre quelques minutes
(risque de brûlure grave). Ne touchez
pas directement la lampe avec les
doigts, utilisez des chiffons non
pelucheux.
La formation de condensation dans
les projecteurs est naturelle. L'usage
courant du véhicule fait disparaître
cette buée. Le changement des lampes se fait
contact coupé ou batterie débranchée.
Attendez environ 3 minutes, après
le changement, pour rebrancher la
batterie.
Vérifiez le bon fonctionnement des
feux après chaque intervention.
En utilisant ce type de lavage
sur des salissures persistantes,
n'insistez pas sur les projecteurs,
les feux et leur contour pour éviter
de détériorer leur vernis et leur joint
d'étanchéité.
Types de lampes
Différents types de lampes sont installés
sur votre véhicule. Pour les retirer :
Type D
Diode électroluminescente
(LED): pour le
remplacement des feux
diurnes, consultez le réseau
PEUGEOT ou un atelier
qualifié.
Changer une lampe

169
3. Indicateurs de direction

T
ype B, PY21W - 21W (ambre)
-

Ôtez le couvercle en tirant la
languette en caoutchouc souple.
-


T
ournez le porte-lampe d'un quart
de tour, dans le sens inverse des
aiguilles d'une montre.
-

Ôtez la lampe en appuyant
légèrement dessus et en tournant
dans le sens inverse des aiguille

s
d'une montre.
-

Remplacez la lampe.
-


Vérifiez la bonne remise en
place du couvercle sur toute
sa périphérie pour assurer
l'étanchéité.
2.

Feux de position



T

ype A, W5W - 5W
-

Ôtez le couvercle en tirant la
languette en caoutchouc souple.
-


Extrayez le porte-lampe
monté par pression en tirant le
connecteur

.
-

Remplacez la lampe.
-


Vérifiez la bonne remise en
place du couvercle sur toute
sa périphérie pour assurer
l'étanchéité.
FEUX AVANT
1. Feux de croisement / Feux de
route


T
ype C, H4 - 55W
-

Ôtez le couvercle du milie
u en
tirant la languette en caoutchouc
souple.
-

Débranchez le connecteur
électrique.
-


Dégagez la languette de blocage.
-


Remplacez la lampe en veilla
nt à
bien faire correspondre la partie
métallique avec les rainures
présentes sur le feu.
-

Replacez la languette de
blocage.
-


Vérifiez la bonne remise en
place du couvercle sur toute
sa périphérie pour assurer
l'étanchéité.
Changer une lampe
AIDE RAPIDE
8

170
4. Projecteurs antibrouillard

T
ype C, H1 - 55W
- Retirez les trois agrafes et la vis de
fixation du pare-boue, situées sous
le pare-chocs.
-

Écartez le pare-boue vers le haut.
-


Démontez l'antibrouillard en retirant
la vis accessible par le trou, prévu à
cet ef

fet dans le pare-chocs à l'aide
d'un tournevis Torx© 30.
-

Déclippez l'antibrouillard en pinçant
le clip pour le libérer

.
-

Retirez l'antibrouillard par l'extérieur
.
-

T
ournez d'1/4 de tour le capot jaune
pour ouvrir.
-

Ecartez les agrafes qui resserrent
de part et d'autre le pied de la lampe
pour la libérer

.
-

Retirez la lampe en tirant dans l'axe.
-


Insérez la nouvelle ampoule,
resserrez les agrafes autour du
pied de la lampe et procédez aux
opérations inverses pour replacer
l'optique et le pare-chocs.
RÉPÉTITEUR LATÉRAL
Type A, WY5W - 5W (ambre)
-
Poussez le répétiteur vers l'arrière
et dégagez-le en tirant l'avant.
-


Consultez le réseau PEUGEOT

pour se procurer un nouveau
répétiteur qui est une pièce
entièrement moulée.
-

Pour le remonter
, engagez le
répétiteur vers l'arrière et ramenez-
le vers l'avant.
PLAFONNIERS
Type A, 12V5W - 5W
-

Déclippez le transparent en glissant
un tournevis dans les fentes de
chaque côté du plafonnier

.
-

T
irez la lampe et remplacez-la.
-

Clippez le transparent dans son
logement et assurez-vous de son
blocage. A

vant / Arrière
Changer une lampe

171
FEUX ARRIÈRE
Cette procédure nécessite de
récupérer la clé fournie avec les outils
de changement de roue.Au remontage, veillez à bien
repositionner les languettes et le
fil d'alimentation pour ne pas le
coincer.
Après le changement de lampe d'un
indicateur de direction arrière, le temps
de réinitialisation est supérieur à
environ 2 minutes. - Ecartez les 4 languettes, puis
extrayez le porte-lampe.
-

Ôtez l'ampoule défailla
nte en
appuyant légèrement dessus et en
tournant dans le sens inverse des
aiguilles d'une montre.
-

Remplacez l'ampoule.
Au retrait du bloc optique :
-


avec volet, tirez le bloc vers le
centre du véhicule,
-


avec portes battantes, tirez le bloc
vers soi.
Pour plus d'informations sur les
ampoules, reportez-vous aux "T

ypes
de lampes".
1.

Feux de stop / feux de position




T

ype B, P21/5W - 21/5W
2.

Indicateurs de direction




T

ype B, PY21W - 21W (ambre)
3.

Feux de recul




T

ype B, P21W - 21W
4.

Feux antibrouillard




T

ype B, P21W - 21W
Lavage haute-pression En utilisant ce type de lavage
sur des salissures persistantes,
n'insistez pas sur les projecteurs,
les feux et leur contour pour éviter
de détériorer leur vernis et leur joint
d'étanchéité. Rubrique 9, partie "Changer une
roue".
-

Repérez l'ampoule défailla
nte, puis
ouvrez les portes arrière à 180°.
Rubrique 3, partie "Ouvertures".
-

Retirez les deux vis de fixation à
l'aide de la clé fournie.
-


De l'extérieur
, tirez le bloc optique.
-

T
out en tenant le feu, débranchez
le connecteur électrique.
Changer une lampe
AIDE RAPIDE
8

172
FEUX DE PLAQUE MINÉRALOGIQUE
- Dévissez les deux écrous.
-
Poussez les tiges.
-


Si nécessaire, débranchez le
connecteur pour retirer le feu.
-


Remplacez l’ampoule.
A

vec volet
-

Ecartez le plastique transparent à
l'aide d'un tournevis.
-


Remplacez l'ampoule.
-


Replacez le plastique transparent
et appuyez dessus.
TROISIÈME FEU STOP
Type A, W16W - 16W
Avec portes battantes
-

Déclippez la garniture intérieure.
-


Débranchez le connecteur en
écartant sa languette.
-


T

ournez le porte-lampe d'un quart
de tour dans le sens inverse des
aiguilles d'une montre.
-

Remplacez l'ampoule.
-


Replacez le porte-lampe et
rebranchez le connecteur

.
-

Replacez la garniture.
T

ype A, W5W - 5W
Changer une lampe

173
CHANGER UN FUSIBLE
Les boîtes à fusibles sont placées :
-
dans la partie inférieure de la
planche de bord côté gauche
(derrière le couvercle),
-


sous le capot moteur (près de la
batterie).
Les désignations communiquées ne
sont que les fusibles qui peuvent être
changés par l'usager à l'aide de la
pince, située derrière le vide-poche
de la planche de bord côté droit. Pour
toute autre intervention, rendez-vous
dans le réseau PEUGEOT

ou dans un
atelier qualifié.
Dépose et pose d'un fusible
Remplacez toujours un fusible
défectueux par un fusible de caIibre
équivalent.
À l'intention des professionnels :
pour l'information complète des
fusibles et relais, consultez la
schématique des "Méthodes" via le
Réseau.
PEUGEOT décline toute responsabilité
pour les frais occasionnés par la
remise en état de votre véhicule ou
les dysfonctionnements résultant de
l'installation d'accessoires auxiliaires
non fournis, non recommandés
par le réseau PEUGEOT et non
installés selon ses prescriptions, en
particulier lorsque la consommation
de l’ensemble des appareils
supplémentaires branchés dépasse
10

milliampères. Avant de remplacer un fusible, il est
nécessaire de connaître la cause de
l'incident et d'y remédier.
●

Utilisez la pince.
Changer un fusible
AIDE RAPIDE
8

174

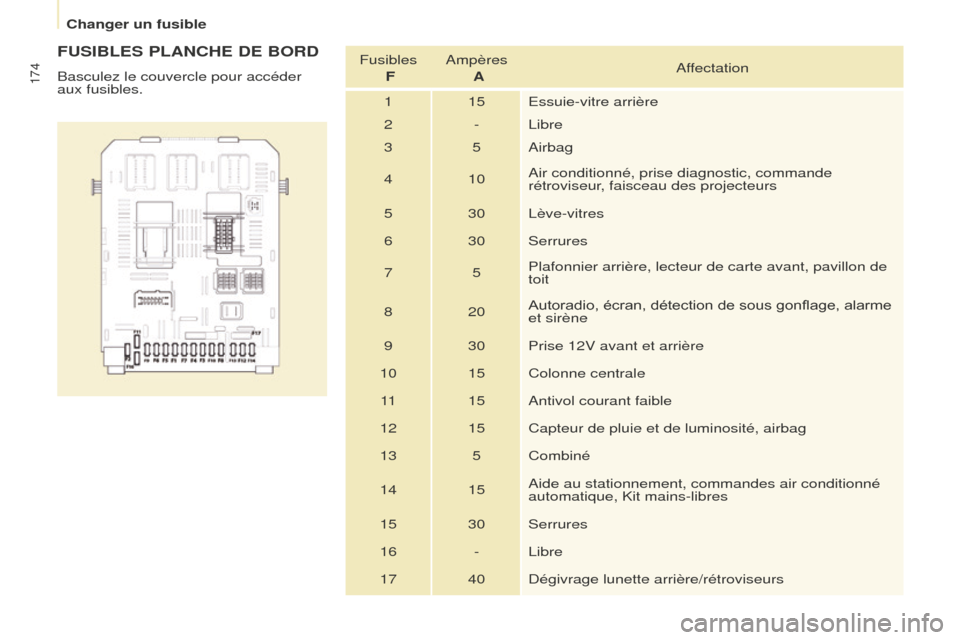

FUSIBLES PLANCHE DE BORD
Basculez le couvercle pour accéder
aux fusibles.Fusibles
F Ampères
A Affectation
1 15 Essuie-vitre arrière
2 - Libre
3 5 Airbag
4 10 Air conditionné, prise diagnostic, commande
rétroviseur, faisceau des projecteurs
5 30 Lève-vitres
6 30 Serrures
7 5Plafonnier arrière, lecteur de carte avant, pavillon de
toit
8 20 Autoradio, écran, détection de sous gonflage, alarme
et sirène
9 30 Prise 12V avant et arrière
10 15 Colonne centrale 11 15 Antivol courant faible
12 15 Capteur de pluie et de luminosité, airbag
13 5 Combiné
14 15 Aide au stationnement, commandes air conditionné
automatique, Kit mains-libres
15 30 Serrures
16 - Libre
17 40 Dégivrage lunette arrière/rétroviseurs
Changer un fusible
