Prostor za odlaganje55
Dodatni prostor za odlaganje nalazi
se na vrhu kasete za rukavice.
Za otvaranje, pritisnuti dugme.
Poklopci prostora za odlaganje treba
da budu zatvoreni u toku vožnje.
Kaseta za rukavice
Za otvaranje, povući ručicu.
Kaseta za rukavice treba da je
zatvorena tokom vožnje.
Držači za čaše
Držači za čaše se nalaze u centralnoj
konzoli i u zadnjem delu centralne
konzole.
Page 58 of 227
56Prostor za odlaganje

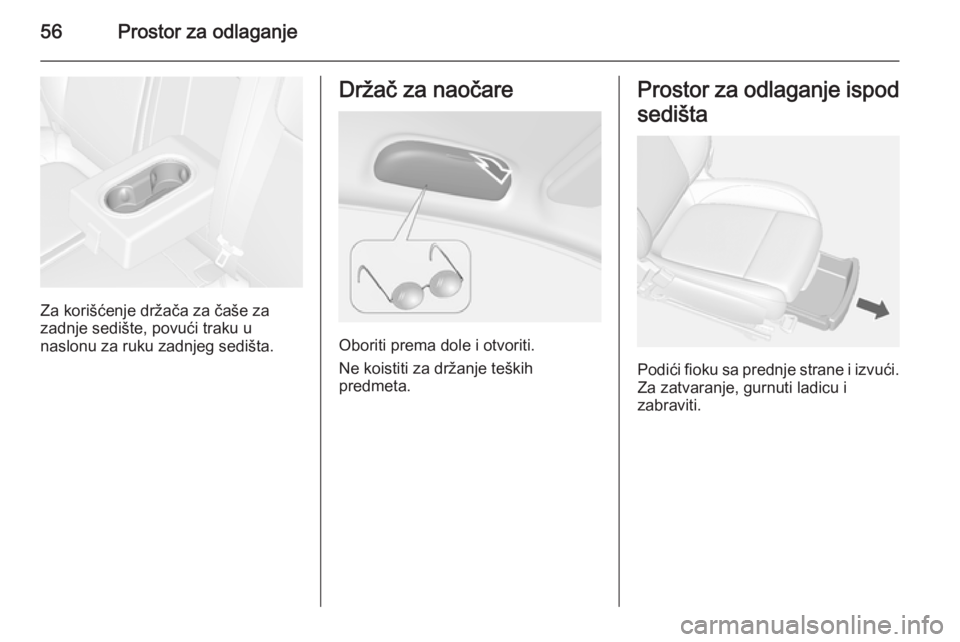

Za korišćenje držača za čaše za
zadnje sedište, povući traku u
naslonu za ruku zadnjeg sedišta.
Držač za naočare
Oboriti prema dole i otvoriti.
Ne koistiti za držanje teških
predmeta.
Prostor za odlaganje ispod
sedišta
Podići fioku sa prednje strane i izvući. Za zatvaranje, gurnuti ladicu i
zabraviti.
Page 59 of 227

Prostor za odlaganje57Prostor za odlaganje na
srednjoj konzoli

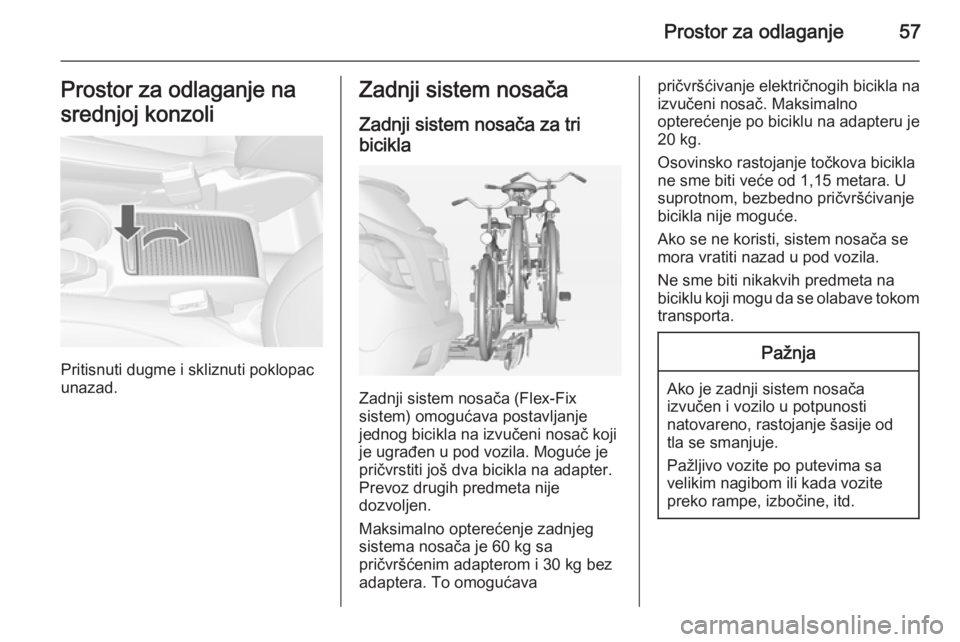

Pritisnuti dugme i skliznuti poklopac
unazad.
Zadnji sistem nosača
Zadnji sistem nosača za tri
bicikla
Zadnji sistem nosača (Flex-Fix
sistem) omogućava postavljanje
jednog bicikla na izvučeni nosač koji
je ugrađen u pod vozila. Moguće je
pričvrstiti još dva bicikla na adapter.
Prevoz drugih predmeta nije
dozvoljen.
Maksimalno opterećenje zadnjeg
sistema nosača je 60 kg sa
pričvršćenim adapterom i 30 kg bez
adaptera. To omogućava
pričvršćivanje električnogih bicikla na
izvučeni nosač. Maksimalno
opterećenje po biciklu na adapteru je
20 kg.
Osovinsko rastojanje točkova bicikla
ne sme biti veće od 1,15 metara. U
suprotnom, bezbedno pričvršćivanje
bicikla nije moguće.
Ako se ne koristi, sistem nosača se
mora vratiti nazad u pod vozila.
Ne sme biti nikakvih predmeta na
biciklu koji mogu da se olabave tokom
transporta.Pažnja
Ako je zadnji sistem nosača
izvučen i vozilo u potpunosti
natovareno, rastojanje šasije od
tla se smanjuje.
Pažljivo vozite po putevima sa
velikim nagibom ili kada vozite
preko rampe, izbočine, itd.
Page 60 of 227

58Prostor za odlaganjePažnja
Pre pričvršćivanja bisikala sa
ugljeničnim ramom, konsultuje
svog prodavca bicikala. Bicikli bi
se mogli oštetiti.
Izvlačenje

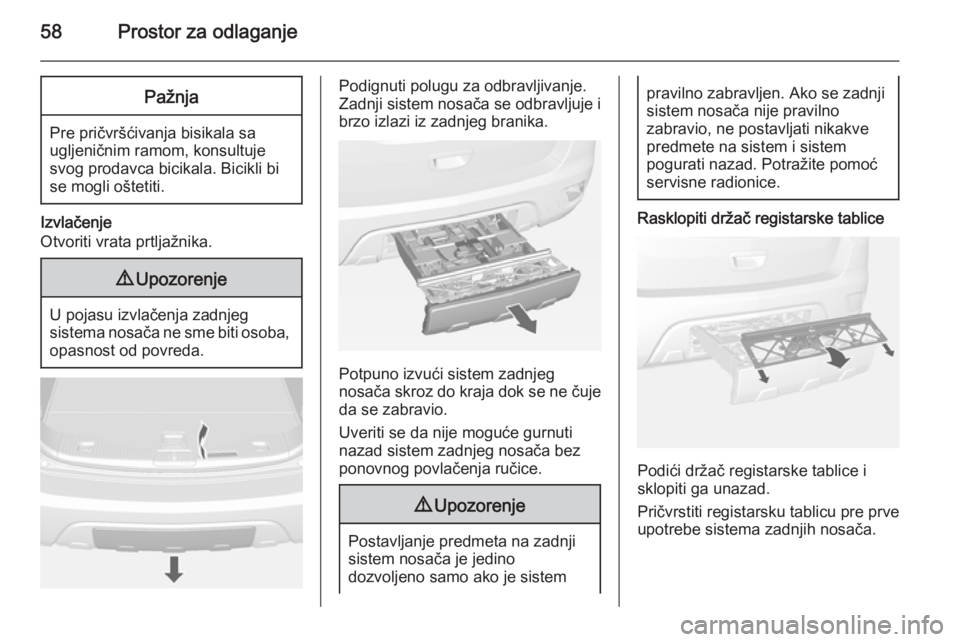

Otvoriti vrata prtljažnika.
9 Upozorenje
U pojasu izvlačenja zadnjeg
sistema nosača ne sme biti osoba, opasnost od povreda.
Podignuti polugu za odbravljivanje.
Zadnji sistem nosača se odbravljuje i
brzo izlazi iz zadnjeg branika.
Potpuno izvući sistem zadnjeg
nosača skroz do kraja dok se ne čuje da se zabravio.
Uveriti se da nije moguće gurnuti
nazad sistem zadnjeg nosača bez
ponovnog povlačenja ručice.
9 Upozorenje
Postavljanje predmeta na zadnji
sistem nosača je jedino
dozvoljeno samo ako je sistem
pravilno zabravljen. Ako se zadnji
sistem nosača nije pravilno
zabravio, ne postavljati nikakve
predmete na sistem i sistem
pogurati nazad. Potražite pomoć
servisne radionice.
Rasklopiti držač registarske tablice
Podići držač registarske tablice i
sklopiti ga unazad.
Pričvrstiti registarsku tablicu pre prve
upotrebe sistema zadnjih nosača.
Page 61 of 227
Prostor za odlaganje59
Izvući zadnja svetla

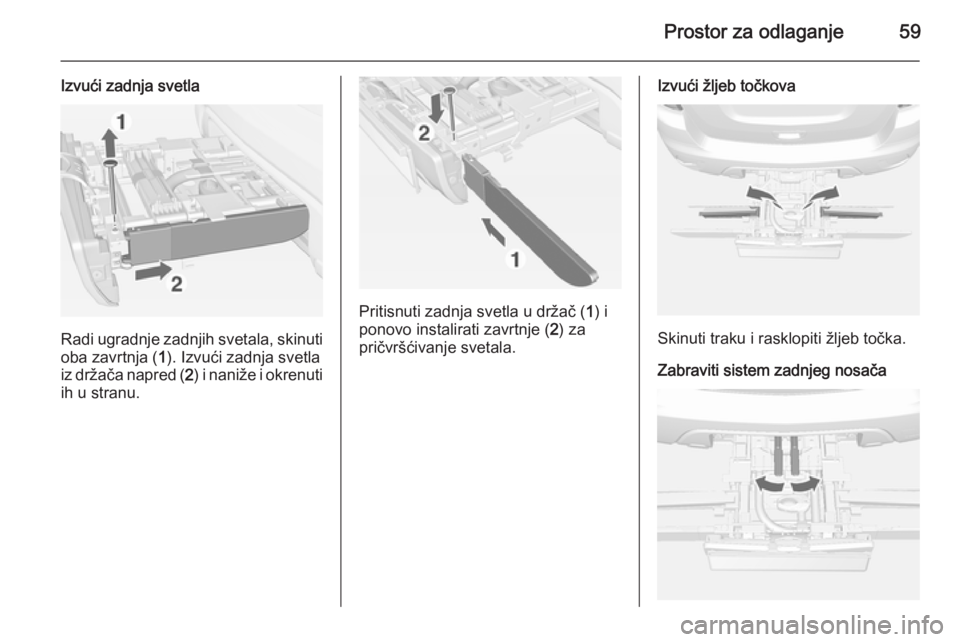

Radi ugradnje zadnjih svetala, skinutioba zavrtnja ( 1). Izvući zadnja svetla
iz držača napred ( 2) i naniže i okrenuti
ih u stranu.
Pritisnuti zadnja svetla u držač ( 1) i
ponovo instalirati zavrtnje ( 2) za
pričvršćivanje svetala.
Izvući žljeb točkova
Skinuti traku i rasklopiti žljeb točka.
Zabraviti sistem zadnjeg nosača
Page 62 of 227
60Prostor za odlaganje
Skinuti traku i okrenuti obe poluge za
prikopčavanje u stranu što je više
moguće.
U suprotnom, funkcionalna
bezbednost nije garantovana.
Sklapanje nosača bicikla

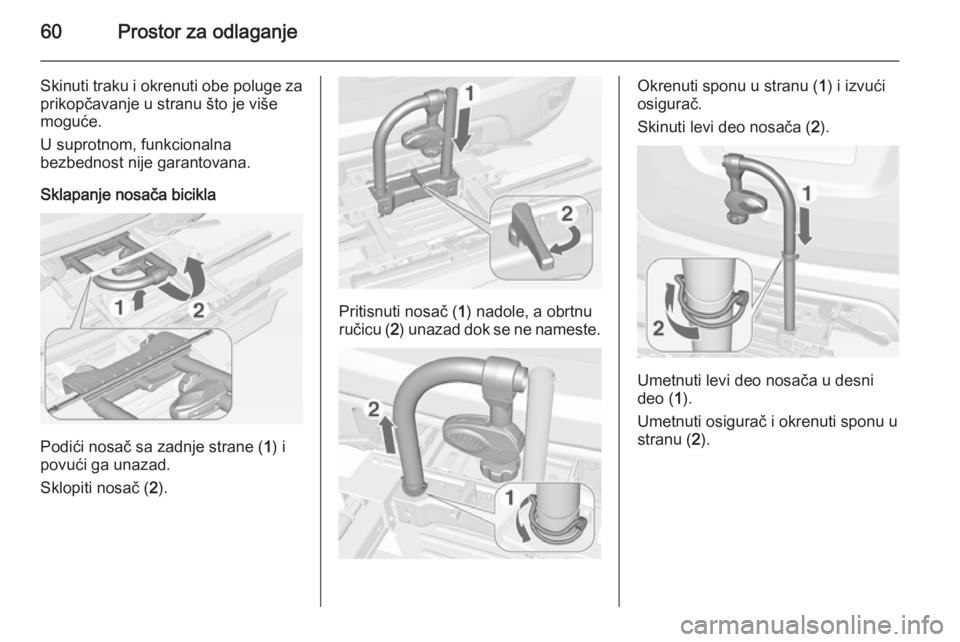

Podići nosač sa zadnje strane ( 1) i
povući ga unazad.
Sklopiti nosač ( 2).
Pritisnuti nosač ( 1) nadole, a obrtnu
ručicu ( 2) unazad dok se ne nameste.
Okrenuti sponu u stranu ( 1) i izvući
osigurač.
Skinuti levi deo nosača ( 2).
Umetnuti levi deo nosača u desni
deo ( 1).
Umetnuti osigurač i okrenuti sponu u stranu ( 2).
Page 63 of 227
Prostor za odlaganje61
Pričvršćivanje bicikla

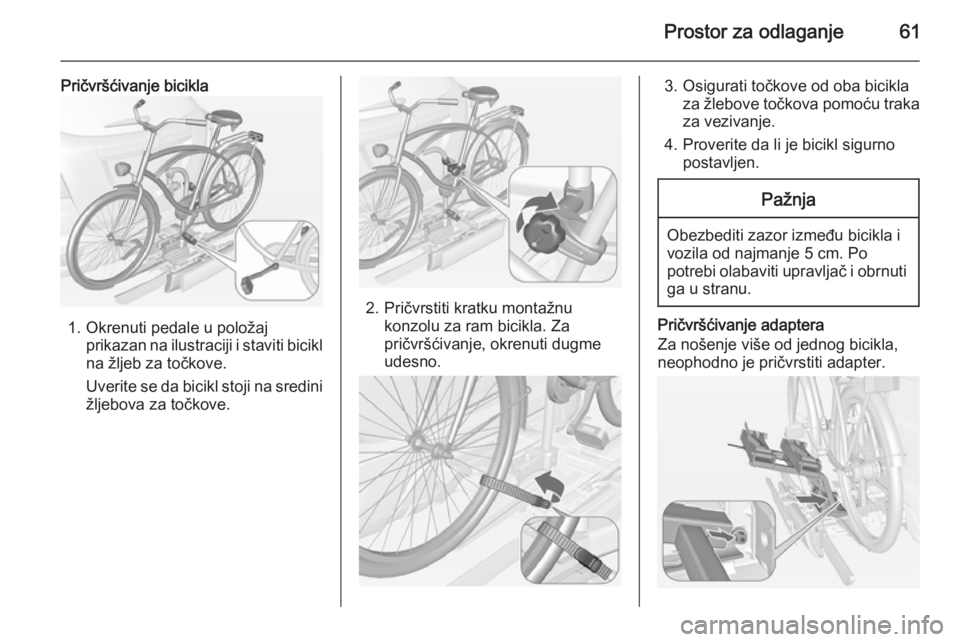

1. Okrenuti pedale u položajprikazan na ilustraciji i staviti bicikl
na žljeb za točkove.
Uverite se da bicikl stoji na sredini žljebova za točkove.
2. Pričvrstiti kratku montažnu konzolu za ram bicikla. Za
pričvršćivanje, okrenuti dugme
udesno.
3. Osigurati točkove od oba bicikla za žlebove točkova pomoću traka
za vezivanje.
4. Proverite da li je bicikl sigurno postavljen.Pažnja
Obezbediti zazor između bicikla i
vozila od najmanje 5 cm. Po
potrebi olabaviti upravljač i obrnuti ga u stranu.
Pričvršćivanje adaptera
Za nošenje više od jednog bicikla,
neophodno je pričvrstiti adapter.
Page 64 of 227

62Prostor za odlaganje

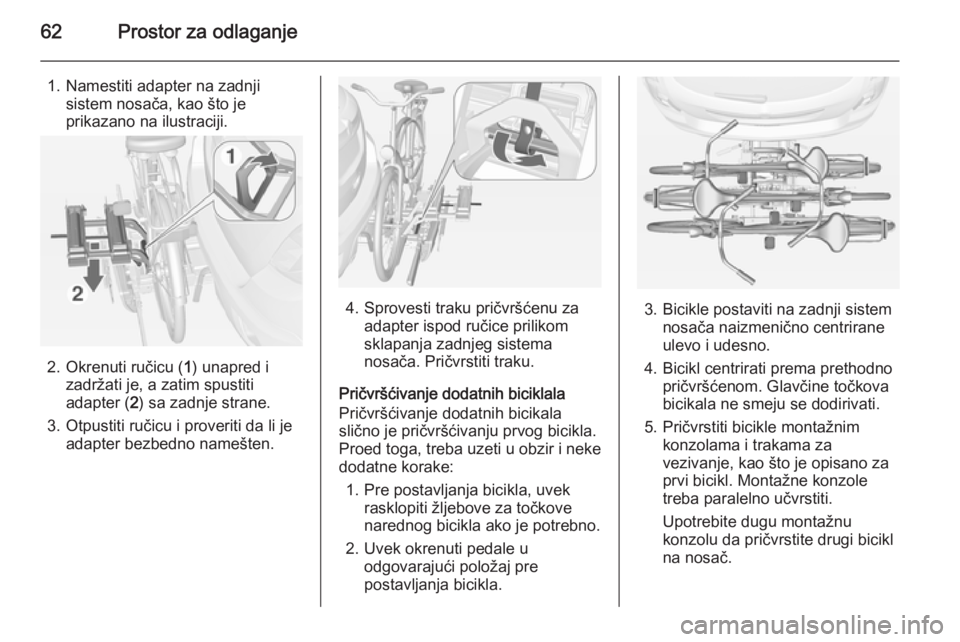

1. Namestiti adapter na zadnjisistem nosača, kao što je
prikazano na ilustraciji.
2. Okrenuti ručicu ( 1) unapred i
zadržati je, a zatim spustiti adapter ( 2) sa zadnje strane.
3. Otpustiti ručicu i proveriti da li je adapter bezbedno namešten.
4. Sprovesti traku pričvršćenu za adapter ispod ručice prilikom
sklapanja zadnjeg sistema
nosača. Pričvrstiti traku.
Pričvršćivanje dodatnih biciklala
Pričvršćivanje dodatnih bicikala
slično je pričvršćivanju prvog bicikla. Proed toga, treba uzeti u obzir i neke
dodatne korake:
1. Pre postavljanja bicikla, uvek rasklopiti žljebove za točkove
narednog bicikla ako je potrebno.
2. Uvek okrenuti pedale u odgovarajući položaj pre
postavljanja bicikla.3. Bicikle postaviti na zadnji sistem nosača naizmenično centrirane
ulevo i udesno.
4. Bicikl centrirati prema prethodno pričvršćenom. Glavčine točkovabicikala ne smeju se dodirivati.
5. Pričvrstiti bicikle montažnim konzolama i trakama za
vezivanje, kao što je opisano za
prvi bicikl. Montažne konzole
treba paralelno učvrstiti.
Upotrebite dugu montažnu konzolu da pričvrstite drugi bicikl
na nosač.
