Page 113 of 227

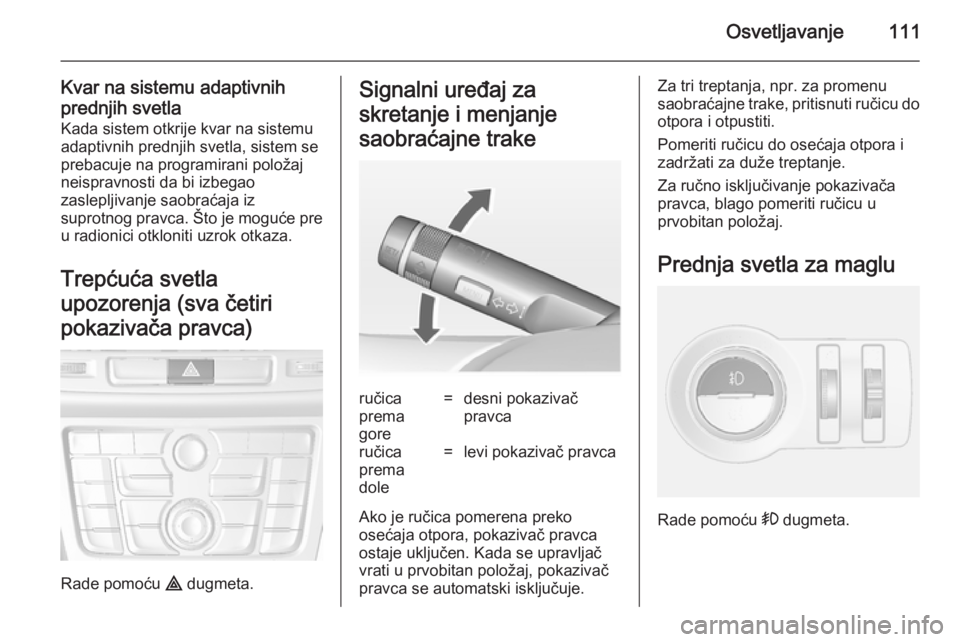

Osvetljavanje111
Kvar na sistemu adaptivnih
prednjih svetla Kada sistem otkrije kvar na sistemu
adaptivnih prednjih svetla, sistem se
prebacuje na programirani položaj
neispravnosti da bi izbegao
zaslepljivanje saobraćaja iz
suprotnog pravca. Što je moguće pre
u radionici otkloniti uzrok otkaza.
Trepćuća svetla
upozorenja (sva četiri
pokazivača pravca)
Rade pomoću ¨ dugmeta.
Signalni uređaj za
skretanje i menjanje
saobraćajne trakeručica
prema
gore=desni pokazivač
pravcaručica
prema
dole=levi pokazivač pravca
Ako je ručica pomerena preko
osećaja otpora, pokazivač pravca
ostaje uključen. Kada se upravljač
vrati u prvobitan položaj, pokazivač
pravca se automatski isključuje.
Za tri treptanja, npr. za promenu
saobraćajne trake, pritisnuti ručicu do
otpora i otpustiti.
Pomeriti ručicu do osećaja otpora i
zadržati za duže treptanje.
Za ručno isključivanje pokazivača pravca, blago pomeriti ručicu u
prvobitan položaj.
Prednja svetla za maglu
Rade pomoću > dugmeta.
Page 114 of 227

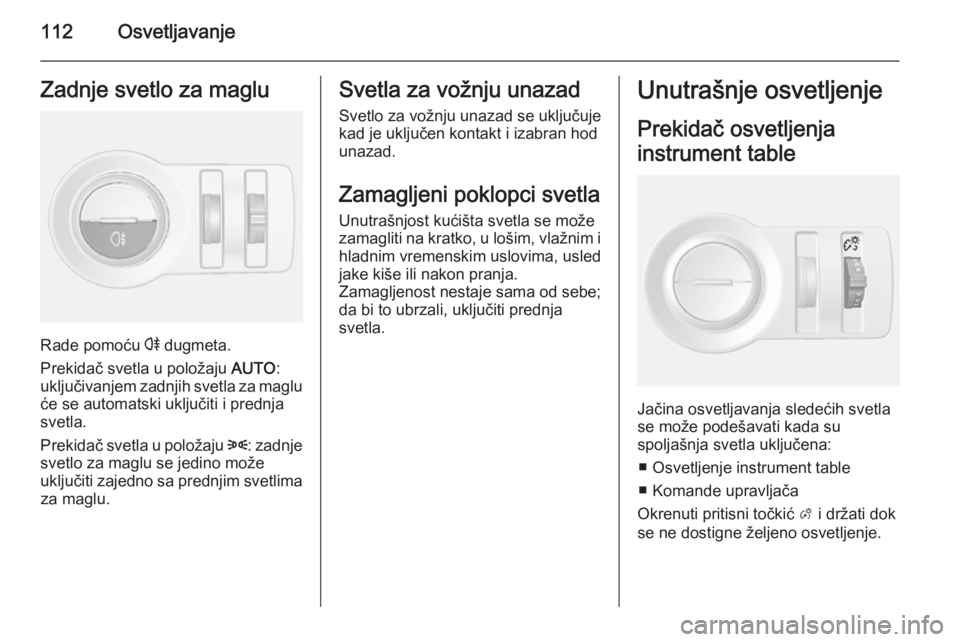

112OsvetljavanjeZadnje svetlo za maglu
Rade pomoću r dugmeta.
Prekidač svetla u položaju AUTO:
uključivanjem zadnjih svetla za maglu će se automatski uključiti i prednja
svetla.
Prekidač svetla u položaju 8: zadnje
svetlo za maglu se jedino može uključiti zajedno sa prednjim svetlima za maglu.
Svetla za vožnju unazad
Svetlo za vožnju unazad se uključuje
kad je uključen kontakt i izabran hod
unazad.
Zamagljeni poklopci svetla Unutrašnjost kućišta svetla se može
zamagliti na kratko, u lošim, vlažnim i hladnim vremenskim uslovima, usled
jake kiše ili nakon pranja.
Zamagljenost nestaje sama od sebe;
da bi to ubrzali, uključiti prednja
svetla.Unutrašnje osvetljenje
Prekidač osvetljenja
instrument table
Jačina osvetljavanja sledećih svetla
se može podešavati kada su
spoljašnja svetla uključena:
■ Osvetljenje instrument table
■ Komande upravljača
Okrenuti pritisni točkić A i držati dok
se ne dostigne željeno osvetljenje.
Page 115 of 227

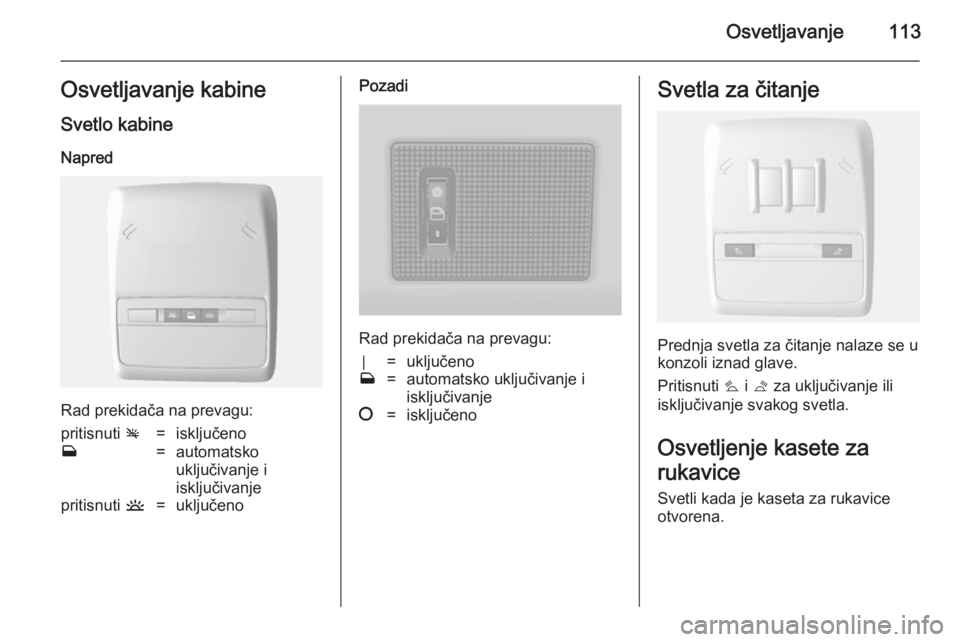

Osvetljavanje113Osvetljavanje kabineSvetlo kabine
Napred
Rad prekidača na prevagu:
pritisnuti v=isključenow=automatsko
uključivanje i
isključivanjepritisnuti u=uključenoPozadi
Rad prekidača na prevagu:
⃒=uključenow=automatsko uključivanje i
isključivanje§=isključenoSvetla za čitanje
Prednja svetla za čitanje nalaze se u
konzoli iznad glave.
Pritisnuti s i t za uključivanje ili
isključivanje svakog svetla.
Osvetljenje kasete za
rukavice Svetli kada je kaseta za rukavice
otvorena.
Page 116 of 227

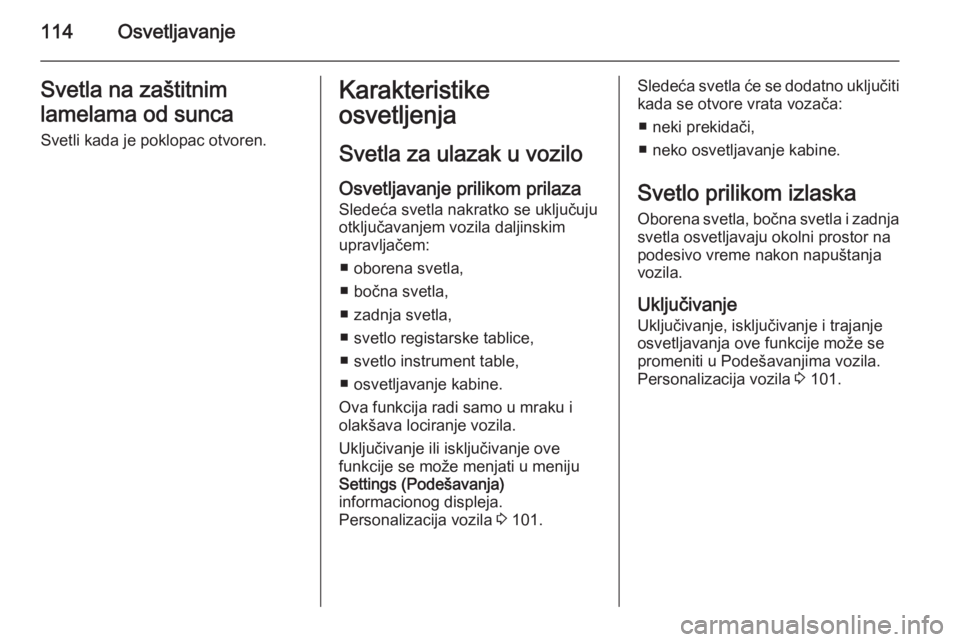

114OsvetljavanjeSvetla na zaštitnim
lamelama od sunca Svetli kada je poklopac otvoren.Karakteristike
osvetljenja
Svetla za ulazak u vozilo Osvetljavanje prilikom prilaza
Sledeća svetla nakratko se uključuju
otključavanjem vozila daljinskim
upravljačem:
■ oborena svetla,
■ bočna svetla,
■ zadnja svetla,
■ svetlo registarske tablice,
■ svetlo instrument table,
■ osvetljavanje kabine.
Ova funkcija radi samo u mraku i
olakšava lociranje vozila.
Uključivanje ili isključivanje ove
funkcije se može menjati u meniju
Settings (Podešavanja)
informacionog displeja.
Personalizacija vozila 3 101.Sledeća svetla će se dodatno uključiti
kada se otvore vrata vozača:
■ neki prekidači,
■ neko osvetljavanje kabine.
Svetlo prilikom izlaska Oborena svetla, bočna svetla i zadnjasvetla osvetljavaju okolni prostor na
podesivo vreme nakon napuštanja
vozila.
Uključivanje Uključivanje, isključivanje i trajanjeosvetljavanja ove funkcije može se
promeniti u Podešavanjima vozila.
Personalizacija vozila 3 101.
Page 117 of 227
Osvetljavanje115
1. Isključiti kontakt.
2. Izvaditi ključ iz brave.
3. Otvoriti vozačeva vrata.
4. Povući ručicu pokazivača pravca.
5. Zatvoriti vozačeva vrata.
Ako vozačeva vrata nisu zatvorena,
svetla se isključuju nakon par
sekundi.
Osvetljenje se isključuje odmah ako
je ručica pokazivača pravca
povučena, dok su vrata vozača
otvorena.
Zaštita akumulatora od
pražnjenja
Kako bi sprečili pražnjenje
akumulatora kada je isključen motor,
neka svetla kabine se automatski
isključuju nakon izvesnog vremena.
Page 118 of 227

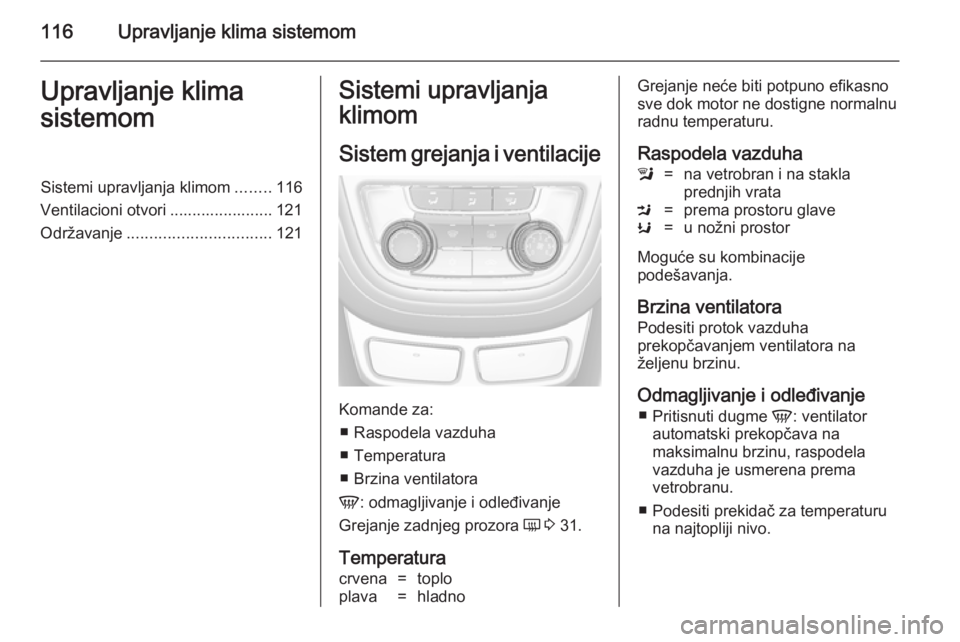

116Upravljanje klima sistemomUpravljanje klima
sistemomSistemi upravljanja klimom ........116
Ventilacioni otvori ....................... 121
Održavanje ................................ 121Sistemi upravljanja
klimom
Sistem grejanja i ventilacije
Komande za: ■ Raspodela vazduha
■ Temperatura
■ Brzina ventilatora
V : odmagljivanje i odleđivanje
Grejanje zadnjeg prozora Ü 3 31.
Temperatura
crvena=toploplava=hladnoGrejanje neće biti potpuno efikasno
sve dok motor ne dostigne normalnu
radnu temperaturu.
Raspodela vazduhal=na vetrobran i na stakla
prednjih vrataM=prema prostoru glaveK=u nožni prostor
Moguće su kombinacije
podešavanja.
Brzina ventilatora
Podesiti protok vazduha
prekopčavanjem ventilatora na
željenu brzinu.
Odmagljivanje i odleđivanje ■ Pritisnuti dugme V: ventilator
automatski prekopčava na
maksimalnu brzinu, raspodela
vazduha je usmerena prema
vetrobranu.
■ Podesiti prekidač za temperaturu na najtopliji nivo.
Page 119 of 227

Upravljanje klima sistemom117
■ Uključiti grejanje zadnjegprozora Ü.
■ Otvoriti bočne ventilacione otvore po želji i usmeriti ih prema
prozorima vrata.
Klima uređaj
Kao dopuna sistemu grejanja i
ventilacije, klima uređaj ima sledeće
komande:
n=hlađenje4=recirkulaciju vazduhaHlađenje n
Radi sa n dugmetom i u funkciji je
samo kada su motor i ventilator u
pogonu:
Klima sistem hladi i isušuje vazduh
čim je spoljašnja temperatura iznad
određenog nivoa. Zbog toga može
doći do kondenzacije i kapanja vode
ispod vozila.
Ako nema potrebe za hlađenjem ili
sušenjem vazduha, radi štednje
goriva isključiti sistem za hlađenje.
Aktiviranje hlađenja može da blokira
zaustavljanje vozila.
Sistem recirkulacije
vazduha 4
Upravljan pomoću 4 dugmeta.9Upozorenje
Izmena svežeg vazduha se
smanjuje u režimu recirkulacije. Prilikom rada bez hlađenja,
povećava se vlažnost vazduha,
tako da se prozori mogu zamagliti
iznutra. U putničkom prostoru
dolazi do pogoršanja kvaliteta
vazduha što može dovesti do
pospanosti prisutnih u vozilu.
Raspodela vazduha na l:
Recirkulacija vazduha je isključena.
Maksimalno hlađenje
Nakratko otvoriti prozore kako bi vreo vazduh brzo izašao napolje.
■ Hlađenje n uključeno.
■ Sistem recirkulacije vazduha 4
uključen.
■ Pritisnuti prekidač raspodele vazduha na M.
■ Podesiti prekidač za temperaturu na najhladniji nivo.
■ Postaviti brzinu ventilatora na najveću brzinu.
■ Otvoriti sve ventilacione otvore.
Page 120 of 227

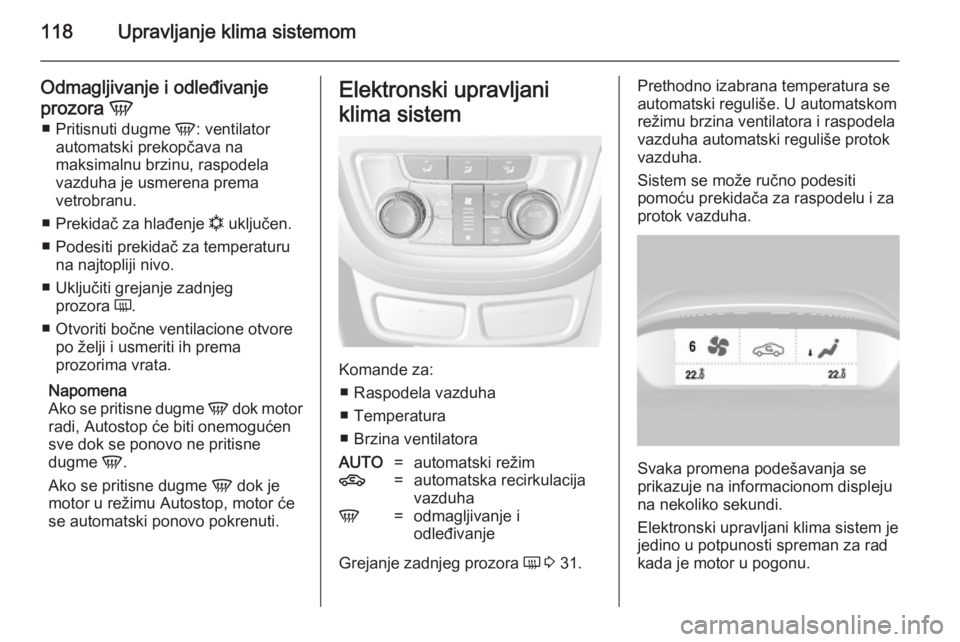

118Upravljanje klima sistemom
Odmagljivanje i odleđivanje
prozora V
■ Pritisnuti dugme V: ventilator
automatski prekopčava na
maksimalnu brzinu, raspodela
vazduha je usmerena prema
vetrobranu.
■ Prekidač za hlađenje n uključen.
■ Podesiti prekidač za temperaturu na najtopliji nivo.
■ Uključiti grejanje zadnjeg prozora Ü.
■ Otvoriti bočne ventilacione otvore po želji i usmeriti ih prema
prozorima vrata.
Napomena
Ako se pritisne dugme V dok motor
radi, Autostop će biti onemogućen
sve dok se ponovo ne pritisne
dugme V.
Ako se pritisne dugme V dok je
motor u režimu Autostop, motor će
se automatski ponovo pokrenuti.Elektronski upravljani
klima sistem
Komande za: ■ Raspodela vazduha
■ Temperatura
■ Brzina ventilatora
AUTO=automatski režim4=automatska recirkulacija
vazduhaV=odmagljivanje i
odleđivanje
Grejanje zadnjeg prozora Ü 3 31.
Prethodno izabrana temperatura se
automatski reguliše. U automatskom
režimu brzina ventilatora i raspodela
vazduha automatski reguliše protok
vazduha.
Sistem se može ručno podesiti
pomoću prekidača za raspodelu i za
protok vazduha.
Svaka promena podešavanja se
prikazuje na informacionom displeju na nekoliko sekundi.
Elektronski upravljani klima sistem je jedino u potpunosti spreman za rad
kada je motor u pogonu.
