Page 65 of 227

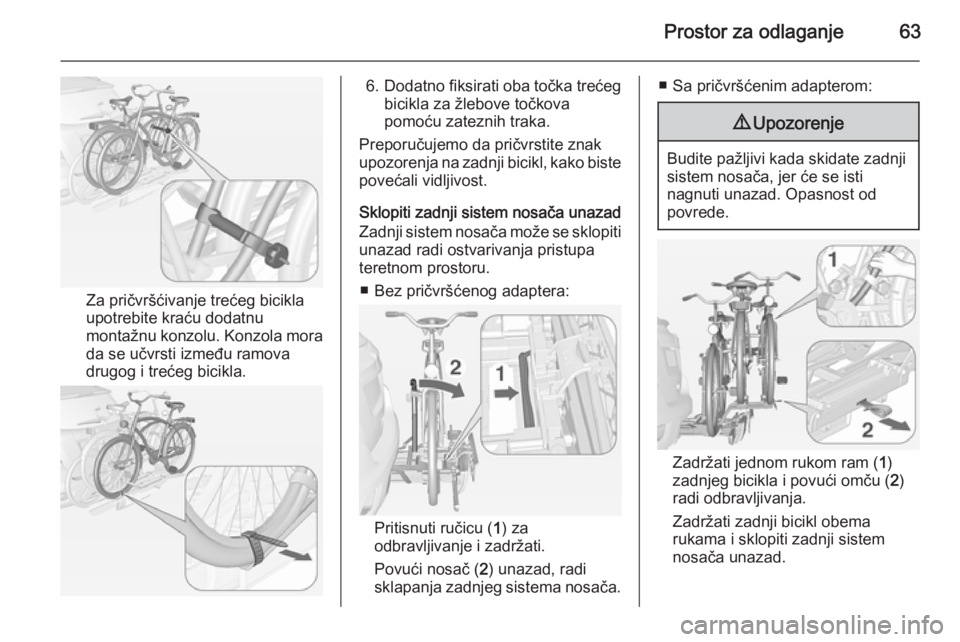

Prostor za odlaganje63
Za pričvršćivanje trećeg bicikla
upotrebite kraću dodatnu
montažnu konzolu. Konzola mora
da se učvrsti između ramova
drugog i trećeg bicikla.
6. Dodatno fiksirati oba točka trećeg
bicikla za žlebove točkova
pomoću zateznih traka.
Preporučujemo da pričvrstite znak
upozorenja na zadnji bicikl, kako biste povećali vidljivost.
Sklopiti zadnji sistem nosača unazad
Zadnji sistem nosača može se sklopiti unazad radi ostvarivanja pristupa
teretnom prostoru.
■ Bez pričvršćenog adaptera:
Pritisnuti ručicu ( 1) za
odbravljivanje i zadržati.
Povući nosač ( 2) unazad, radi
sklapanja zadnjeg sistema nosača.
■ Sa pričvršćenim adapterom:9 Upozorenje
Budite pažljivi kada skidate zadnji
sistem nosača, jer će se isti
nagnuti unazad. Opasnost od
povrede.
Zadržati jednom rukom ram ( 1)
zadnjeg bicikla i povući omču ( 2)
radi odbravljivanja.
Zadržati zadnji bicikl obema
rukama i sklopiti zadnji sistem
nosača unazad.
Page 66 of 227

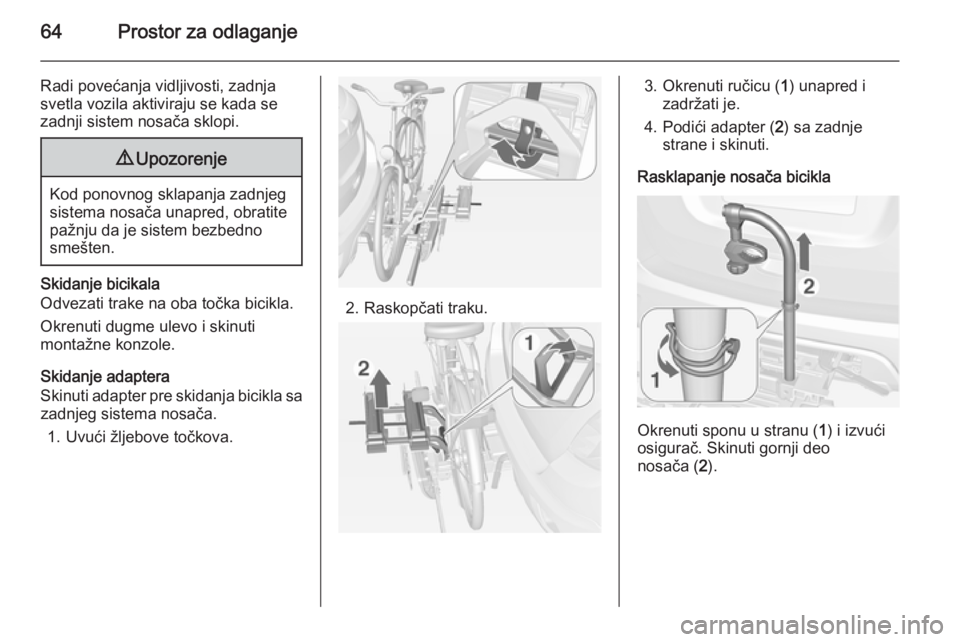

64Prostor za odlaganje
Radi povećanja vidljivosti, zadnja
svetla vozila aktiviraju se kada se
zadnji sistem nosača sklopi.9 Upozorenje
Kod ponovnog sklapanja zadnjeg
sistema nosača unapred, obratite
pažnju da je sistem bezbedno
smešten.
Skidanje bicikala
Odvezati trake na oba točka bicikla.
Okrenuti dugme ulevo i skinuti
montažne konzole.
Skidanje adaptera
Skinuti adapter pre skidanja bicikla sa zadnjeg sistema nosača.
1. Uvući žljebove točkova.
2. Raskopčati traku.
3. Okrenuti ručicu ( 1) unapred i
zadržati je.
4. Podići adapter ( 2) sa zadnje
strane i skinuti.
Rasklapanje nosača bicikla
Okrenuti sponu u stranu ( 1) i izvući
osigurač. Skinuti gornji deo
nosača ( 2).
Page 67 of 227

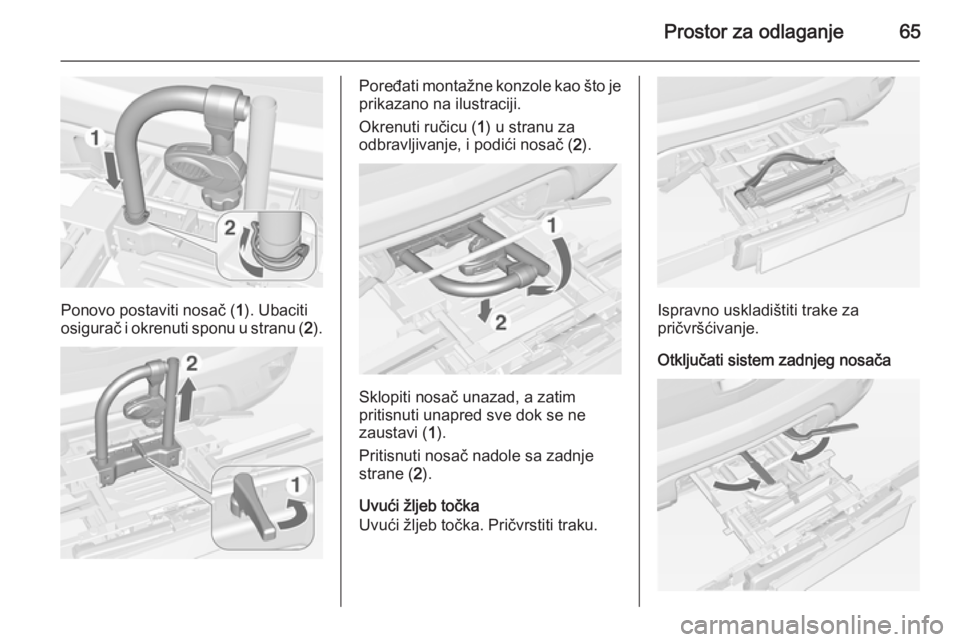

Prostor za odlaganje65
Ponovo postaviti nosač (1). Ubaciti
osigurač i okrenuti sponu u stranu ( 2).
Poređati montažne konzole kao što je
prikazano na ilustraciji.
Okrenuti ručicu ( 1) u stranu za
odbravljivanje, i podići nosač ( 2).
Sklopiti nosač unazad, a zatim
pritisnuti unapred sve dok se ne
zaustavi ( 1).
Pritisnuti nosač nadole sa zadnje
strane ( 2).
Uvući žljeb točka
Uvući žljeb točka. Pričvrstiti traku.
Ispravno uskladištiti trake za
pričvršćivanje.
Otključati sistem zadnjeg nosača
Page 68 of 227

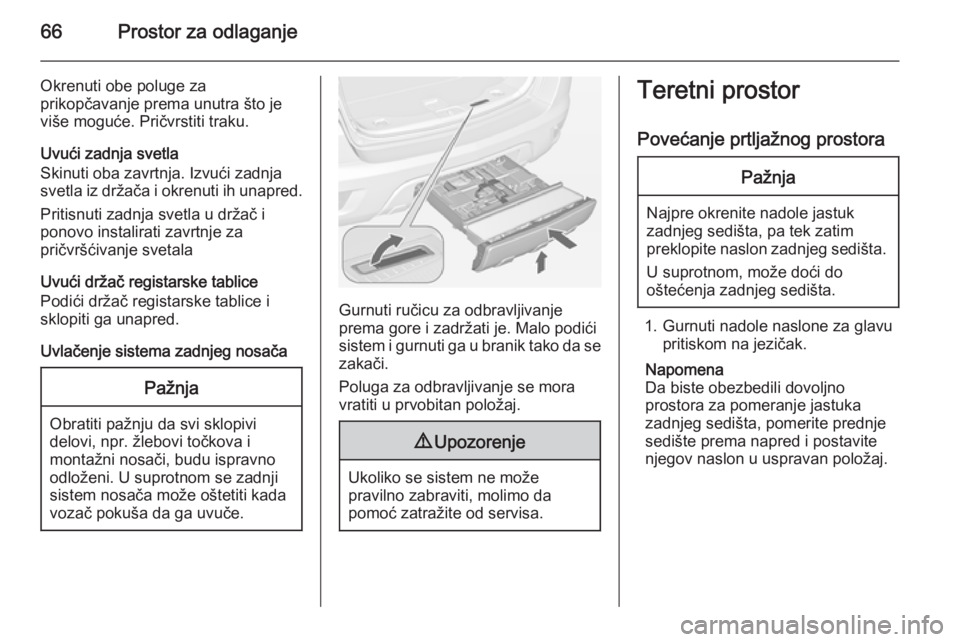

66Prostor za odlaganje
Okrenuti obe poluge za
prikopčavanje prema unutra što je
više moguće. Pričvrstiti traku.
Uvući zadnja svetla
Skinuti oba zavrtnja. Izvući zadnja
svetla iz držača i okrenuti ih unapred.
Pritisnuti zadnja svetla u držač i
ponovo instalirati zavrtnje za
pričvršćivanje svetala
Uvući držač registarske tablice
Podići držač registarske tablice i
sklopiti ga unapred.
Uvlačenje sistema zadnjeg nosačaPažnja
Obratiti pažnju da svi sklopivi delovi, npr. žlebovi točkova i
montažni nosači, budu ispravno
odloženi. U suprotnom se zadnji
sistem nosača može oštetiti kada
vozač pokuša da ga uvuče.
Gurnuti ručicu za odbravljivanje
prema gore i zadržati je. Malo podići
sistem i gurnuti ga u branik tako da se
zakači.
Poluga za odbravljivanje se mora
vratiti u prvobitan položaj.
9 Upozorenje
Ukoliko se sistem ne može
pravilno zabraviti, molimo da
pomoć zatražite od servisa.
Teretni prostor
Povećanje prtljažnog prostoraPažnja
Najpre okrenite nadole jastukzadnjeg sedišta, pa tek zatim
preklopite naslon zadnjeg sedišta.
U suprotnom, može doći do
oštećenja zadnjeg sedišta.
1. Gurnuti nadole naslone za glavu pritiskom na jezičak.
Napomena
Da biste obezbedili dovoljno
prostora za pomeranje jastuka
zadnjeg sedišta, pomerite prednje
sedište prema napred i postavite njegov naslon u uspravan položaj.
Page 69 of 227
Prostor za odlaganje67
2. Izvući traku ispod jastuka sedištai spustiti jastuk sedišta.
3.Povući ručicu za otpuštanje preko
zadnjeg naslona.
4. Sklopiti naslon unapred i naniže.
5. Postaviti pojaseve za bočna sedišta u njihove vođice.
Radi vraćanja naslona u originalni
položaj, izvući sigurnosni pojas iz
vođica i podići naslon naviše.
Pritisnuti naslon sedišta čvrsto na
mesto.9 Upozorenje
Tokom sklapanja uveriti se da su
nasloni sigurno zabravljeni u
odgovarajućem položaju pre
vožnje. U suprotnom, u slučaju
naglog kočenja ili sudara može
doći do telesnih povreda ili
oštećenja prtljaga ili vozila.
Uveriti se da sigurnosni pojasevi nisu priklješteni kopčom.
Sigurnosni pojas srednjeg zadnjeg
sedišta može se zaključati nakon
podizanja naslona. Ako se to desi,
pustiti pojas da se vrati do kraja, a
zatim ponovite radnju.
Ako je sigurnosni pojas još uvek
blokiran, spustiti jastuk sedišta i
pokušati ponovo.
Page 70 of 227

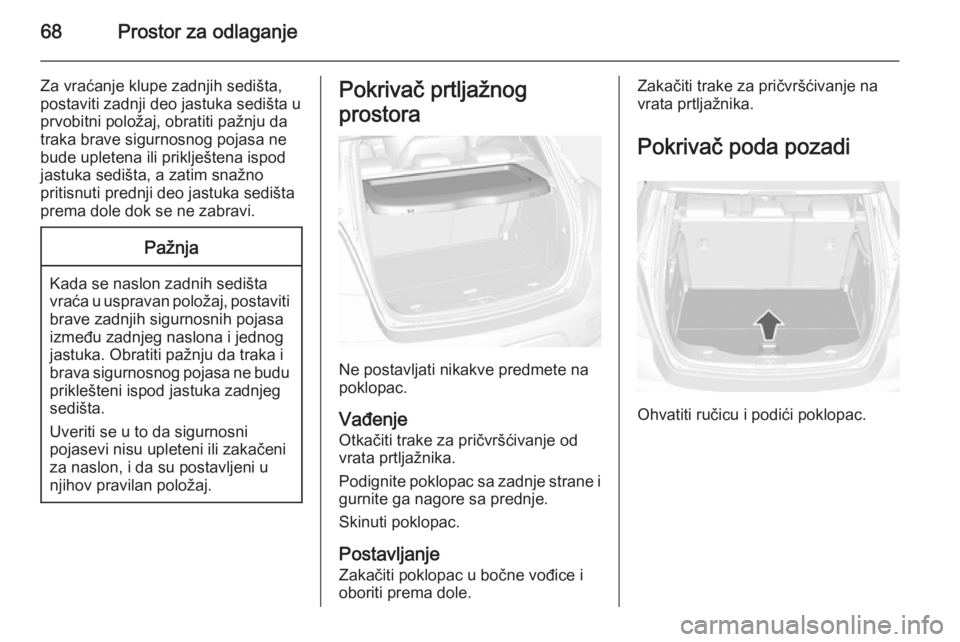

68Prostor za odlaganje
Za vraćanje klupe zadnjih sedišta,
postaviti zadnji deo jastuka sedišta u
prvobitni položaj, obratiti pažnju da
traka brave sigurnosnog pojasa ne
bude upletena ili priklještena ispod
jastuka sedišta, a zatim snažno
pritisnuti prednji deo jastuka sedišta
prema dole dok se ne zabravi.Pažnja
Kada se naslon zadnih sedišta
vraća u uspravan položaj, postaviti brave zadnjih sigurnosnih pojasa
između zadnjeg naslona i jednog
jastuka. Obratiti pažnju da traka i
brava sigurnosnog pojasa ne budu priklešteni ispod jastuka zadnjeg
sedišta.
Uveriti se u to da sigurnosni
pojasevi nisu upleteni ili zakačeni
za naslon, i da su postavljeni u
njihov pravilan položaj.
Pokrivač prtljažnog
prostora
Ne postavljati nikakve predmete na
poklopac.
Vađenje Otkačiti trake za pričvršćivanje od
vrata prtljažnika.
Podignite poklopac sa zadnje strane i
gurnite ga nagore sa prednje.
Skinuti poklopac.
Postavljanje Zakačiti poklopac u bočne vođice ioboriti prema dole.
Zakačiti trake za pričvršćivanje na
vrata prtljažnika.
Pokrivač poda pozadi
Ohvatiti ručicu i podići poklopac.
Page 71 of 227
Prostor za odlaganje69
Postaviti poklopac na kuku na
bočnom zidu.
Kukice za vezivanje
prtljaga Ušice za pričvršćivanje su
napravljene da osiguraju predmete
od klizanja, npr. korišćenjem traka za pričvršćivanje ili mreže za prtljag.
Trougao upozorenja
Trougao upozorenja smestiti ispod
podnog pokrivača u teretnom
prostoru. Pričvrstiti trakom.
Komplet za prvu pomoć
Smestiti komplet za prvu pomoć u
prostor za odlaganje na levi bočni zid prtljažnog prostora.
Page 72 of 227

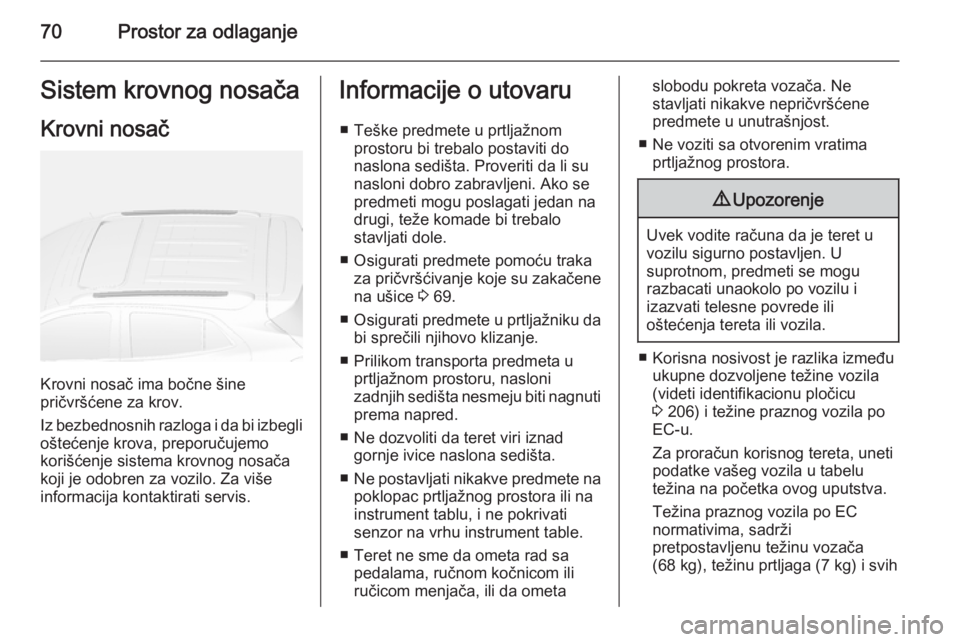

70Prostor za odlaganjeSistem krovnog nosačaKrovni nosač
Krovni nosač ima bočne šine
pričvršćene za krov.
Iz bezbednosnih razloga i da bi izbegli oštećenje krova, preporučujemo
korišćenje sistema krovnog nosača
koji je odobren za vozilo. Za više
informacija kontaktirati servis.
Informacije o utovaru
■ Teške predmete u prtljažnom prostoru bi trebalo postaviti do
naslona sedišta. Proveriti da li su
nasloni dobro zabravljeni. Ako se predmeti mogu poslagati jedan na
drugi, teže komade bi trebalo
stavljati dole.
■ Osigurati predmete pomoću traka za pričvršćivanje koje su zakačene
na ušice 3 69.
■ Osigurati predmete u prtljažniku da
bi sprečili njihovo klizanje.
■ Prilikom transporta predmeta u prtljažnom prostoru, nasloni
zadnjih sedišta nesmeju biti nagnuti
prema napred.
■ Ne dozvoliti da teret viri iznad gornje ivice naslona sedišta.
■ Ne postavljati nikakve predmete na
poklopac prtljažnog prostora ili na
instrument tablu, i ne pokrivati
senzor na vrhu instrument table.
■ Teret ne sme da ometa rad sa pedalama, ručnom kočnicom ili
ručicom menjača, ili da ometaslobodu pokreta vozača. Ne
stavljati nikakve nepričvršćene
predmete u unutrašnjost.
■ Ne voziti sa otvorenim vratima prtljažnog prostora.9 Upozorenje
Uvek vodite računa da je teret u
vozilu sigurno postavljen. U
suprotnom, predmeti se mogu
razbacati unaokolo po vozilu i
izazvati telesne povrede ili
oštećenja tereta ili vozila.
■ Korisna nosivost je razlika između ukupne dozvoljene težine vozila
(videti identifikacionu pločicu
3 206) i težine praznog vozila po
EC-u.
Za proračun korisnog tereta, uneti
podatke vašeg vozila u tabelu
težina na početka ovog uputstva.
Težina praznog vozila po EC
normativima, sadrži
pretpostavljenu težinu vozača
(68 kg), težinu prtljaga (7 kg) i svih
