Page 145 of 227

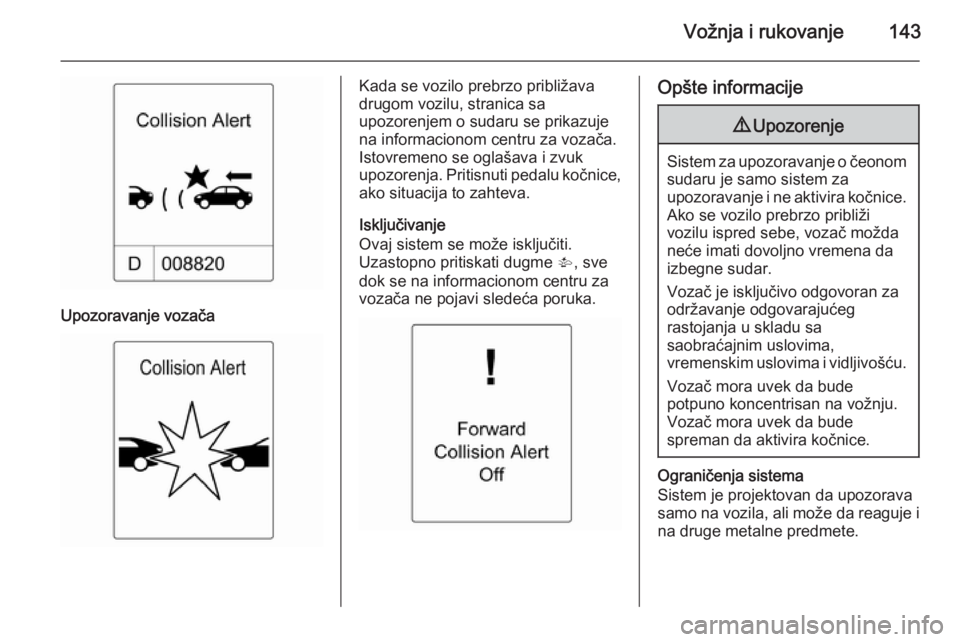

Vožnja i rukovanje143
Upozoravanje vozača
Kada se vozilo prebrzo približava
drugom vozilu, stranica sa
upozorenjem o sudaru se prikazuje
na informacionom centru za vozača.
Istovremeno se oglašava i zvuk
upozorenja. Pritisnuti pedalu kočnice, ako situacija to zahteva.
Isključivanje
Ovaj sistem se može isključiti.
Uzastopno pritiskati dugme V, sve
dok se na informacionom centru za
vozača ne pojavi sledeća poruka.Opšte informacije9 Upozorenje
Sistem za upozoravanje o čeonom
sudaru je samo sistem za
upozoravanje i ne aktivira kočnice.
Ako se vozilo prebrzo približi
vozilu ispred sebe, vozač možda
neće imati dovoljno vremena da
izbegne sudar.
Vozač je isključivo odgovoran za
održavanje odgovarajućeg
rastojanja u skladu sa
saobraćajnim uslovima,
vremenskim uslovima i vidljivošću.
Vozač mora uvek da bude
potpuno koncentrisan na vožnju.
Vozač mora uvek da bude
spreman da aktivira kočnice.
Ograničenja sistema
Sistem je projektovan da upozorava
samo na vozila, ali može da reaguje i
na druge metalne predmete.
Page 146 of 227

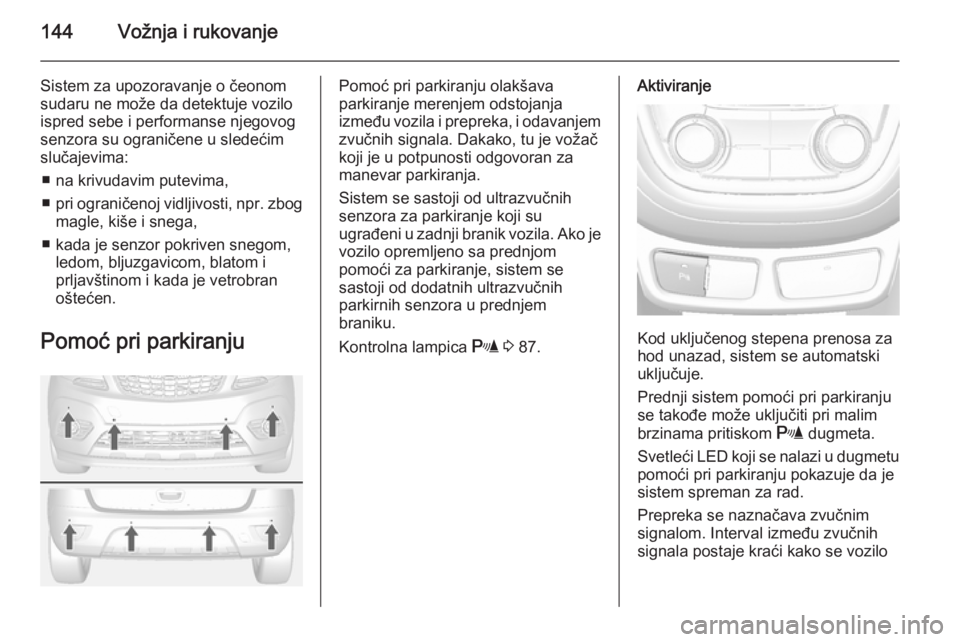

144Vožnja i rukovanje
Sistem za upozoravanje o čeonom
sudaru ne može da detektuje vozilo
ispred sebe i performanse njegovog
senzora su ograničene u sledećim
slučajevima:
■ na krivudavim putevima,
■ pri ograničenoj vidljivosti, npr. zbog
magle, kiše i snega,
■ kada je senzor pokriven snegom, ledom, bljuzgavicom, blatom i
prljavštinom i kada je vetrobran
oštećen.
Pomoć pri parkiranjuPomoć pri parkiranju olakšava
parkiranje merenjem odstojanja
između vozila i prepreka, i odavanjem zvučnih signala. Dakako, tu je vožač
koji je u potpunosti odgovoran za
manevar parkiranja.
Sistem se sastoji od ultrazvučnih
senzora za parkiranje koji su
ugrađeni u zadnji branik vozila. Ako je
vozilo opremljeno sa prednjom
pomoći za parkiranje, sistem se
sastoji od dodatnih ultrazvučnih
parkirnih senzora u prednjem
braniku.
Kontrolna lampica r 3 87.Aktiviranje
Kod uključenog stepena prenosa za
hod unazad, sistem se automatski
uključuje.
Prednji sistem pomoći pri parkiranju
se takođe može uključiti pri malim
brzinama pritiskom r dugmeta.
Svetleći LED koji se nalazi u dugmetu
pomoći pri parkiranju pokazuje da je
sistem spreman za rad.
Prepreka se naznačava zvučnim
signalom. Interval između zvučnih
signala postaje kraći kako se vozilo
Page 147 of 227

Vožnja i rukovanje145

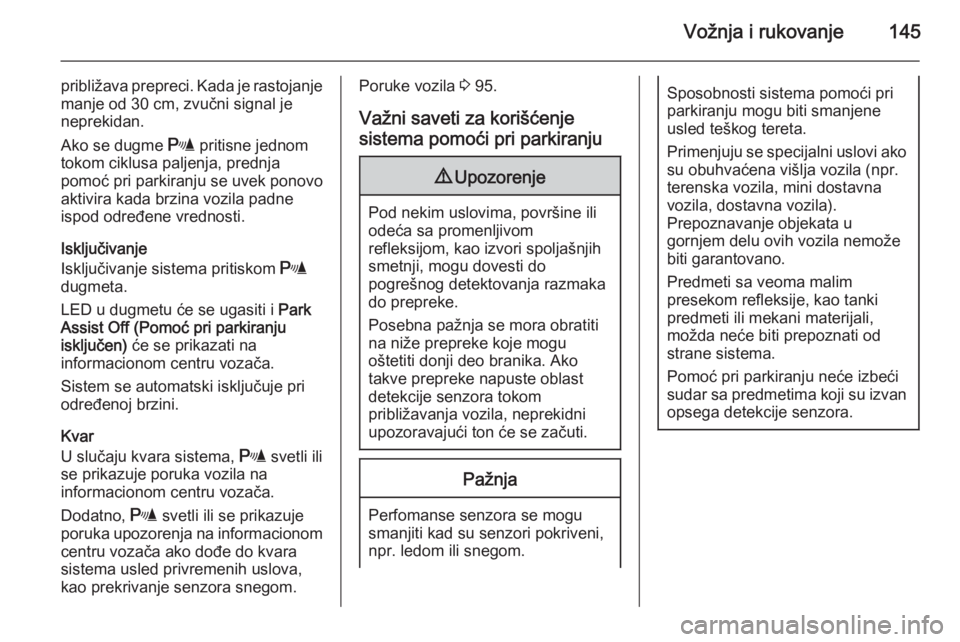

približava prepreci. Kada je rastojanjemanje od 30 cm, zvučni signal jeneprekidan.
Ako se dugme r pritisne jednom
tokom ciklusa paljenja, prednja
pomoć pri parkiranju se uvek ponovo
aktivira kada brzina vozila padne
ispod određene vrednosti.
Isključivanje
Isključivanje sistema pritiskom r
dugmeta.
LED u dugmetu će se ugasiti i Park
Assist Off (Pomoć pri parkiranju
isključen) će se prikazati na
informacionom centru vozača.
Sistem se automatski isključuje pri
određenoj brzini.
Kvar
U slučaju kvara sistema, r svetli ili
se prikazuje poruka vozila na
informacionom centru vozača.
Dodatno, r svetli ili se prikazuje
poruka upozorenja na informacionom centru vozača ako dođe do kvara
sistema usled privremenih uslova,
kao prekrivanje senzora snegom.Poruke vozila 3 95.
Važni saveti za korišćenje
sistema pomoći pri parkiranju9 Upozorenje
Pod nekim uslovima, površine ili
odeća sa promenljivom
refleksijom, kao izvori spoljašnjih
smetnji, mogu dovesti do
pogrešnog detektovanja razmaka
do prepreke.
Posebna pažnja se mora obratiti
na niže prepreke koje mogu
oštetiti donji deo branika. Ako
takve prepreke napuste oblast
detekcije senzora tokom
približavanja vozila, neprekidni
upozoravajući ton će se začuti.
Pažnja
Perfomanse senzora se mogu smanjiti kad su senzori pokriveni,
npr. ledom ili snegom.
Sposobnosti sistema pomoći pri
parkiranju mogu biti smanjene
usled teškog tereta.
Primenjuju se specijalni uslovi ako su obuhvaćena višlja vozila (npr.
terenska vozila, mini dostavna
vozila, dostavna vozila).
Prepoznavanje objekata u
gornjem delu ovih vozila nemože
biti garantovano.
Predmeti sa veoma malim presekom refleksije, kao tanki
predmeti ili mekani materijali,
možda neće biti prepoznati od
strane sistema.
Pomoć pri parkiranju neće izbeći
sudar sa predmetima koji su izvan opsega detekcije senzora.
Page 148 of 227

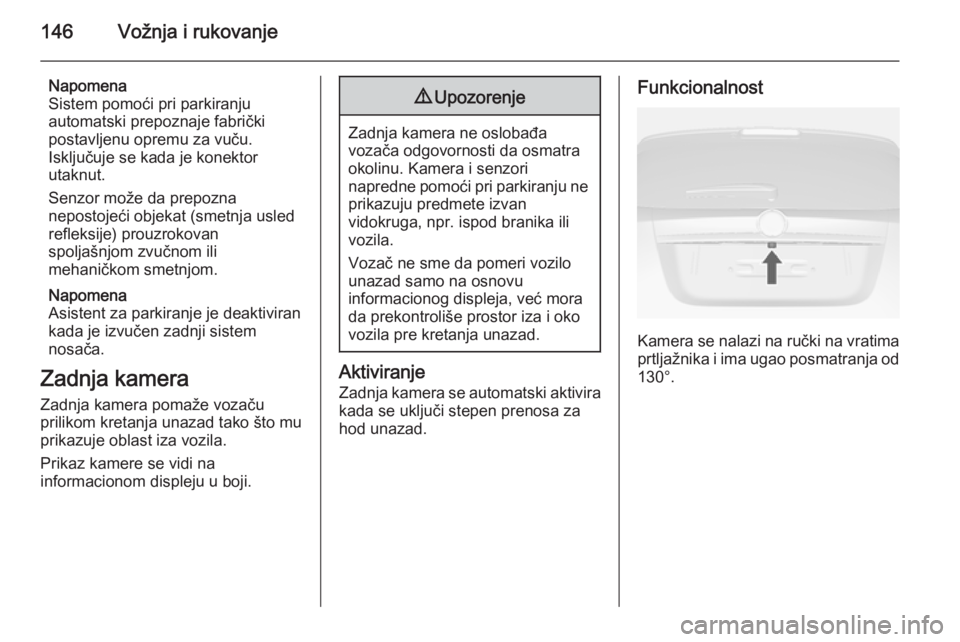

146Vožnja i rukovanje
Napomena
Sistem pomoći pri parkiranju
automatski prepoznaje fabrički
postavljenu opremu za vuču.
Isključuje se kada je konektor
utaknut.
Senzor može da prepozna
nepostojeći objekat (smetnja usled
refleksije) prouzrokovan
spoljašnjom zvučnom ili
mehaničkom smetnjom.
Napomena
Asistent za parkiranje je deaktiviran kada je izvučen zadnji sistem
nosača.
Zadnja kamera
Zadnja kamera pomaže vozaču
prilikom kretanja unazad tako što mu
prikazuje oblast iza vozila.
Prikaz kamere se vidi na
informacionom displeju u boji.9 Upozorenje
Zadnja kamera ne oslobađa
vozača odgovornosti da osmatra okolinu. Kamera i senzori
napredne pomoći pri parkiranju ne prikazuju predmete izvan
vidokruga, npr. ispod branika ili
vozila.
Vozač ne sme da pomeri vozilo
unazad samo na osnovu
informacionog displeja, već mora
da prekontroliše prostor iza i oko
vozila pre kretanja unazad.
Aktiviranje
Zadnja kamera se automatski aktivira
kada se uključi stepen prenosa za
hod unazad.
Funkcionalnost
Kamera se nalazi na ručki na vratima prtljažnika i ima ugao posmatranja od
130°.
Page 149 of 227

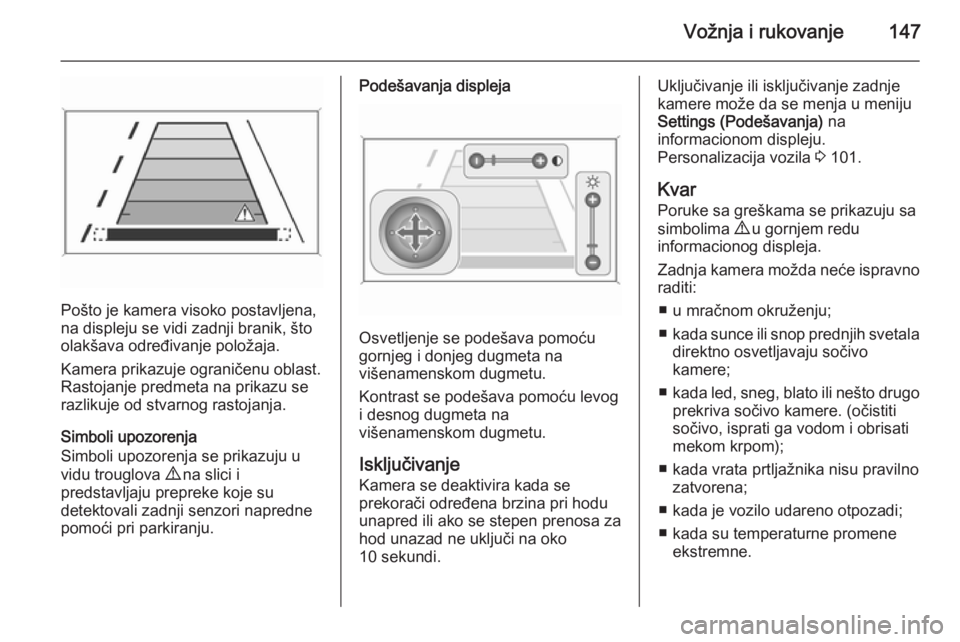

Vožnja i rukovanje147
Pošto je kamera visoko postavljena,
na displeju se vidi zadnji branik, što olakšava određivanje položaja.
Kamera prikazuje ograničenu oblast. Rastojanje predmeta na prikazu se
razlikuje od stvarnog rastojanja.
Simboli upozorenja
Simboli upozorenja se prikazuju u
vidu trouglova 9 na slici i
predstavljaju prepreke koje su
detektovali zadnji senzori napredne
pomoći pri parkiranju.
Podešavanja displeja
Osvetljenje se podešava pomoću
gornjeg i donjeg dugmeta na
višenamenskom dugmetu.
Kontrast se podešava pomoću levog
i desnog dugmeta na
višenamenskom dugmetu.
Isključivanje Kamera se deaktivira kada se
prekorači određena brzina pri hodu
unapred ili ako se stepen prenosa za
hod unazad ne uključi na oko
10 sekundi.
Uključivanje ili isključivanje zadnje
kamere može da se menja u meniju
Settings (Podešavanja) na
informacionom displeju.
Personalizacija vozila 3 101.
Kvar
Poruke sa greškama se prikazuju sa
simbolima 9 u gornjem redu
informacionog displeja.
Zadnja kamera možda neće ispravno
raditi:
■ u mračnom okruženju;
■ kada sunce ili snop prednjih svetala
direktno osvetljavaju sočivo
kamere;
■ kada led, sneg, blato ili nešto drugo
prekriva sočivo kamere. (očistitisočivo, isprati ga vodom i obrisati
mekom krpom);
■ kada vrata prtljažnika nisu pravilno zatvorena;
■ kada je vozilo udareno otpozadi;
■ kada su temperaturne promene ekstremne.
Page 150 of 227

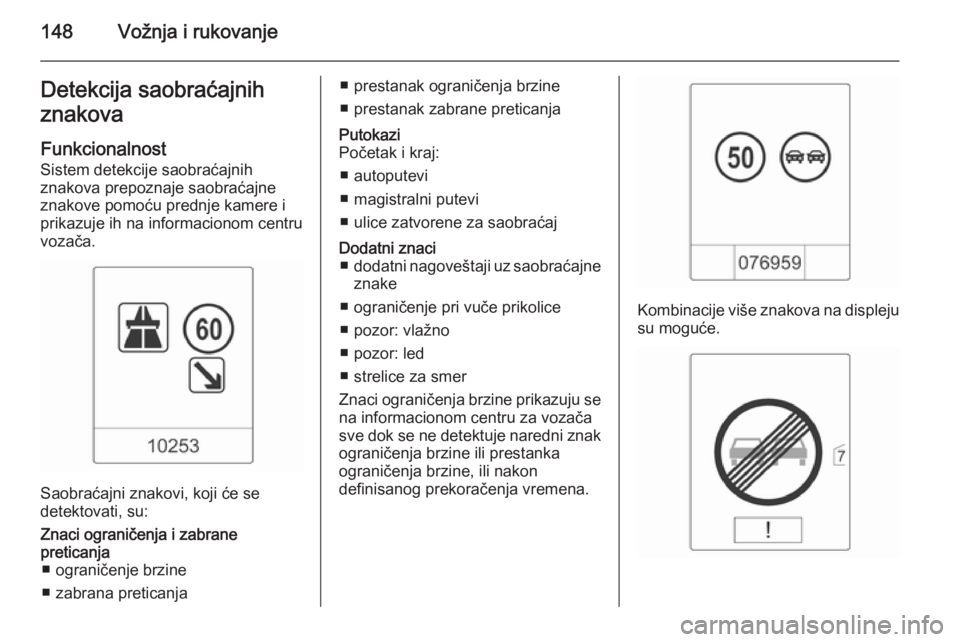

148Vožnja i rukovanjeDetekcija saobraćajnih
znakova
Funkcionalnost
Sistem detekcije saobraćajnih
znakova prepoznaje saobraćajne
znakove pomoću prednje kamere i
prikazuje ih na informacionom centru
vozača.
Saobraćajni znakovi, koji će se
detektovati, su:
Znaci ograničenja i zabrane
preticanja ■ ograničenje brzine
■ zabrana preticanja■ prestanak ograničenja brzine
■ prestanak zabrane preticanjaPutokazi
Početak i kraj:
■ autoputevi
■ magistralni putevi
■ ulice zatvorene za saobraćajDodatni znaci ■ dodatni nagoveštaji uz saobraćajne
znake
■ ograničenje pri vuče prikolice
■ pozor: vlažno
■ pozor: led
■ strelice za smer
Znaci ograničenja brzine prikazuju se na informacionom centru za vozača
sve dok se ne detektuje naredni znak
ograničenja brzine ili prestanka
ograničenja brzine, ili nakon
definisanog prekoračenja vremena.
Kombinacije više znakova na displeju
su moguće.
Page 151 of 227

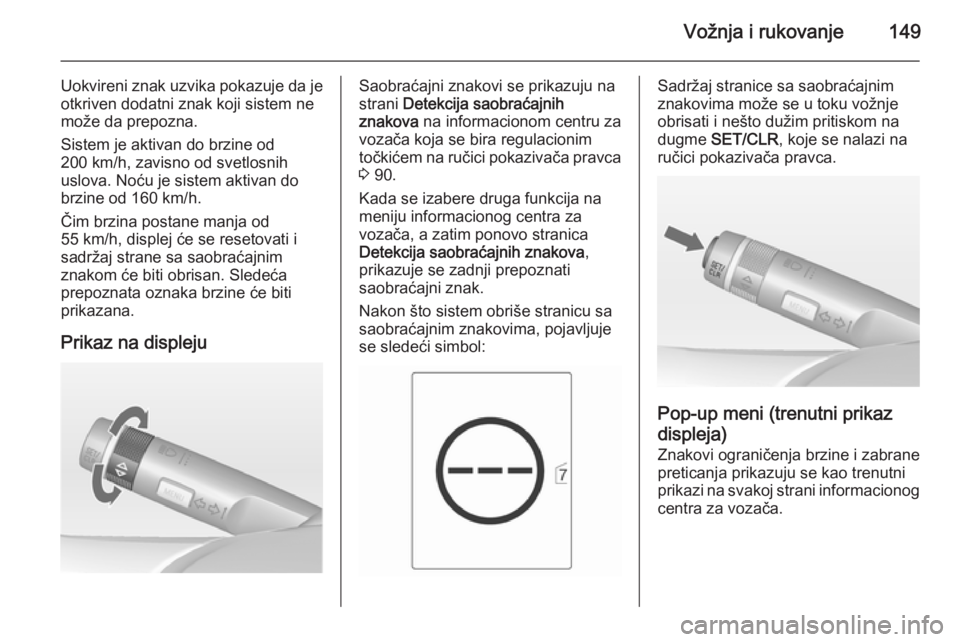

Vožnja i rukovanje149
Uokvireni znak uzvika pokazuje da jeotkriven dodatni znak koji sistem ne
može da prepozna.
Sistem je aktivan do brzine od
200 km/h, zavisno od svetlosnih
uslova. Noću je sistem aktivan do
brzine od 160 km/h.
Čim brzina postane manja od
55 km/h, displej će se resetovati i
sadržaj strane sa saobraćajnim
znakom će biti obrisan. Sledeća
prepoznata oznaka brzine će biti
prikazana.
Prikaz na displejuSaobraćajni znakovi se prikazuju na
strani Detekcija saobraćajnih
znakova na informacionom centru za
vozača koja se bira regulacionim
točkićem na ručici pokazivača pravca 3 90.
Kada se izabere druga funkcija na
meniju informacionog centra za
vozača, a zatim ponovo stranica
Detekcija saobraćajnih znakova ,
prikazuje se zadnji prepoznati
saobraćajni znak.
Nakon što sistem obriše stranicu sa
saobraćajnim znakovima, pojavljuje
se sledeći simbol:Sadržaj stranice sa saobraćajnim
znakovima može se u toku vožnje
obrisati i nešto dužim pritiskom na
dugme SET/CLR , koje se nalazi na
ručici pokazivača pravca.
Pop-up meni (trenutni prikaz
displeja)
Znakovi ograničenja brzine i zabrane
preticanja prikazuju se kao trenutni
prikazi na svakoj strani informacionog centra za vozača.
Page 152 of 227

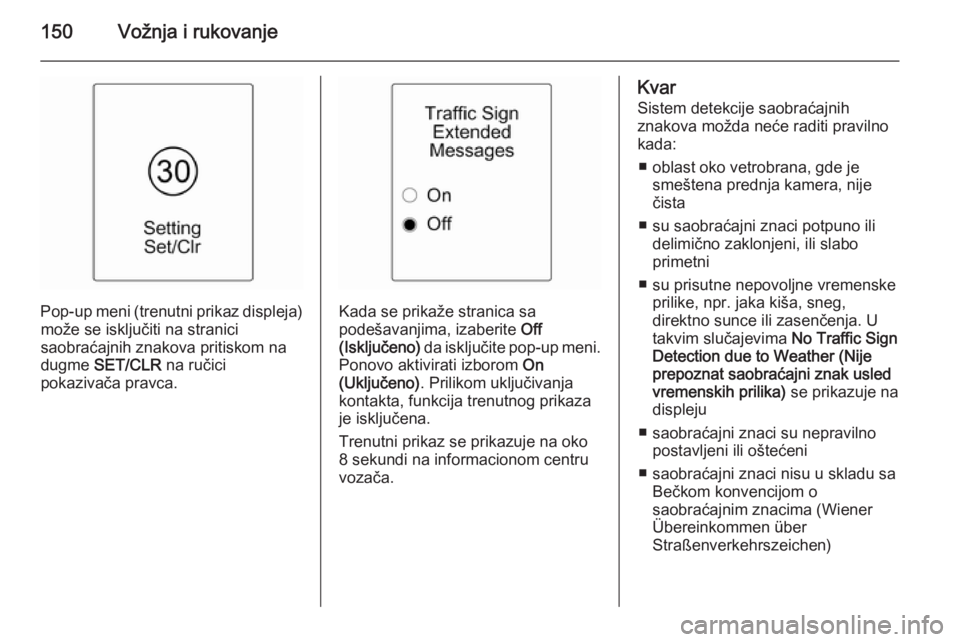

150Vožnja i rukovanje
Pop-up meni (trenutni prikaz displeja)može se isključiti na stranici
saobraćajnih znakova pritiskom na
dugme SET/CLR na ručici
pokazivača pravca.Kada se prikaže stranica sa
podešavanjima, izaberite Off
(Isključeno) da isključite pop-up meni.
Ponovo aktivirati izborom On
(Uključeno) . Prilikom uključivanja
kontakta, funkcija trenutnog prikaza
je isključena.
Trenutni prikaz se prikazuje na oko
8 sekundi na informacionom centru
vozača.
Kvar
Sistem detekcije saobraćajnih
znakova možda neće raditi pravilno
kada:
■ oblast oko vetrobrana, gde je smeštena prednja kamera, nije
čista
■ su saobraćajni znaci potpuno ili delimično zaklonjeni, ili slabo
primetni
■ su prisutne nepovoljne vremenske prilike, npr. jaka kiša, sneg,
direktno sunce ili zasenčenja. U takvim slučajevima No Traffic Sign
Detection due to Weather (Nije
prepoznat saobraćajni znak usled
vremenskih prilika) se prikazuje na
displeju
■ saobraćajni znaci su nepravilno postavljeni ili oštećeni
■ saobraćajni znaci nisu u skladu sa Bečkom konvencijom o
saobraćajnim znacima (Wiener
Übereinkommen über
Straßenverkehrszeichen)
