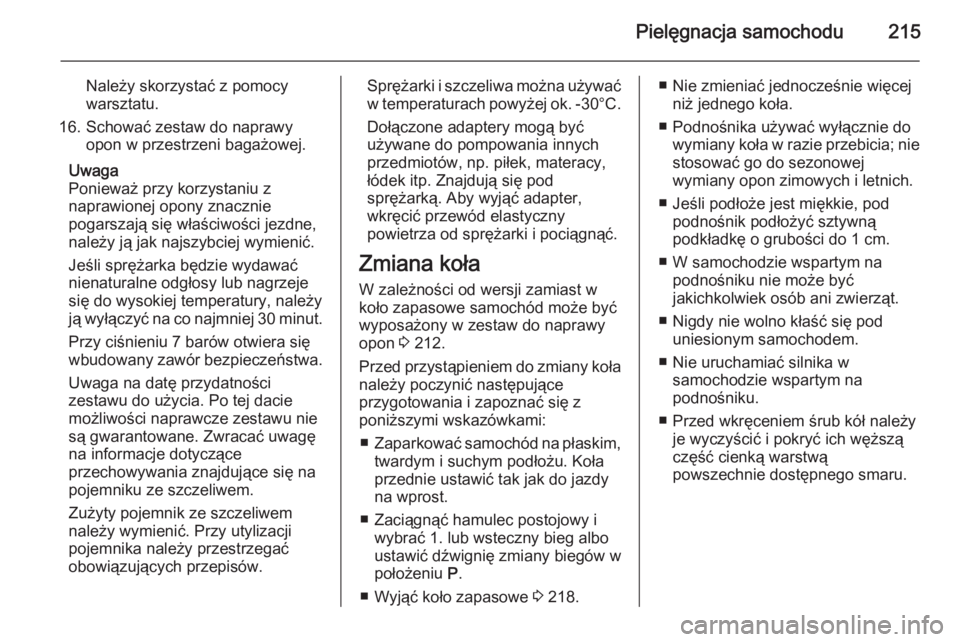

Pielęgnacja samochodu215
Należy skorzystać z pomocy
warsztatu.
16. Schować zestaw do naprawy opon w przestrzeni bagażowej.
Uwaga
Ponieważ przy korzystaniu z
naprawionej opony znacznie
pogarszają się właściwości jezdne,
należy ją jak najszybciej wymienić.
Jeśli sprężarka będzie wydawać
nienaturalne odgłosy lub nagrzeje
się do wysokiej temperatury, należy
ją wyłączyć na co najmniej 30 minut.
Przy ciśnieniu 7 barów otwiera się
wbudowany zawór bezpieczeństwa.
Uwaga na datę przydatności
zestawu do użycia. Po tej dacie
możliwości naprawcze zestawu nie
są gwarantowane. Zwracać uwagę
na informacje dotyczące
przechowywania znajdujące się na
pojemniku ze szczeliwem.
Zużyty pojemnik ze szczeliwem
należy wymienić. Przy utylizacji
pojemnika należy przestrzegać
obowiązujących przepisów.Sprężarki i szczeliwa można używać w temperaturach powyżej ok. -30°C.
Dołączone adaptery mogą być
używane do pompowania innych przedmiotów, np. piłek, materacy,łódek itp. Znajdują się pod
sprężarką. Aby wyjąć adapter,
wkręcić przewód elastyczny
powietrza od sprężarki i pociągnąć.
Zmiana koła
W zależności od wersji zamiast w
koło zapasowe samochód może być
wyposażony w zestaw do naprawy
opon 3 212.
Przed przystąpieniem do zmiany koła
należy poczynić następujące
przygotowania i zapoznać się z
poniższymi wskazówkami:
■ Zaparkować samochód na płaskim,
twardym i suchym podłożu. Kołaprzednie ustawić tak jak do jazdy
na wprost.
■ Zaciągnąć hamulec postojowy i wybrać 1. lub wsteczny bieg albo
ustawić dźwignię zmiany biegów w
położeniu P.
■ Wyjąć koło zapasowe 3 218.■ Nie zmieniać jednocześnie więcej
niż jednego koła.
■ Podnośnika używać wyłącznie do wymiany koła w razie przebicia; nie
stosować go do sezonowej
wymiany opon zimowych i letnich.
■ Jeśli podłoże jest miękkie, pod podnośnik podłożyć sztywną
podkładkę o grubości do 1 cm.
■ W samochodzie wspartym na podnośniku nie może być
jakichkolwiek osób ani zwierząt.
■ Nigdy nie wolno kłaść się pod uniesionym samochodem.
■ Nie uruchamiać silnika w samochodzie wspartym na
podnośniku.
■ Przed wkręceniem śrub kół należy je wyczyścić i pokryć ich węższą
część cienką warstwą
powszechnie dostępnego smaru.

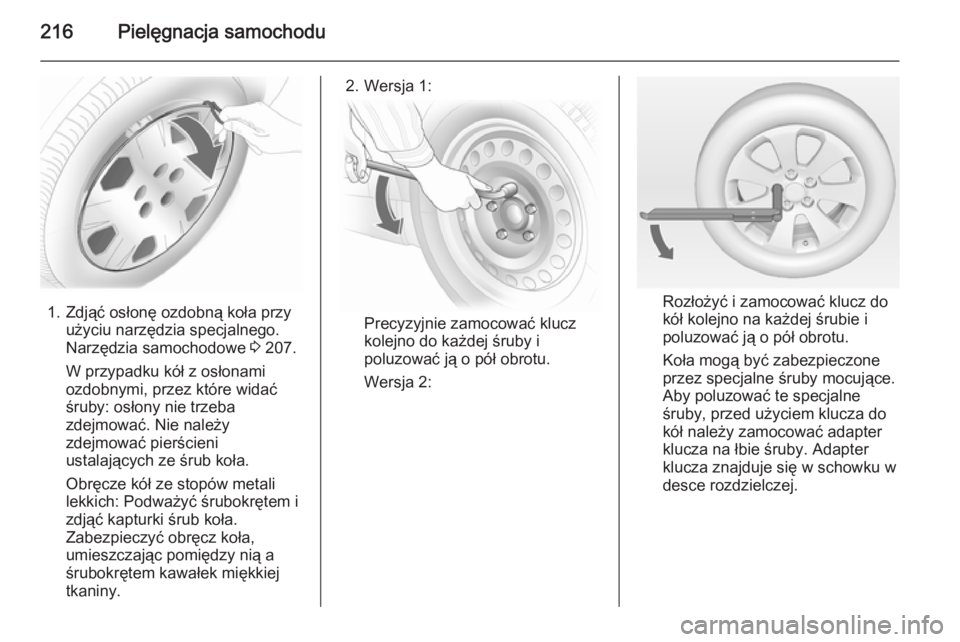

216Pielęgnacja samochodu
1. Zdjąć osłonę ozdobną koła przyużyciu narzędzia specjalnego.
Narzędzia samochodowe 3 207.
W przypadku kół z osłonami
ozdobnymi, przez które widać
śruby: osłony nie trzeba
zdejmować. Nie należy
zdejmować pierścieni
ustalających ze śrub koła.
Obręcze kół ze stopów metali
lekkich: Podważyć śrubokrętem i
zdjąć kapturki śrub koła.
Zabezpieczyć obręcz koła,
umieszczając pomiędzy nią a
śrubokrętem kawałek miękkiej
tkaniny.
2. Wersja 1:
Precyzyjnie zamocować klucz
kolejno do każdej śruby i
poluzować ją o pół obrotu.
Wersja 2:
Rozłożyć i zamocować klucz do
kół kolejno na każdej śrubie i
poluzować ją o pół obrotu.
Koła mogą być zabezpieczone
przez specjalne śruby mocujące.
Aby poluzować te specjalne
śruby, przed użyciem klucza do
kół należy zamocować adapter
klucza na łbie śruby. Adapter
klucza znajduje się w schowku w
desce rozdzielczej.

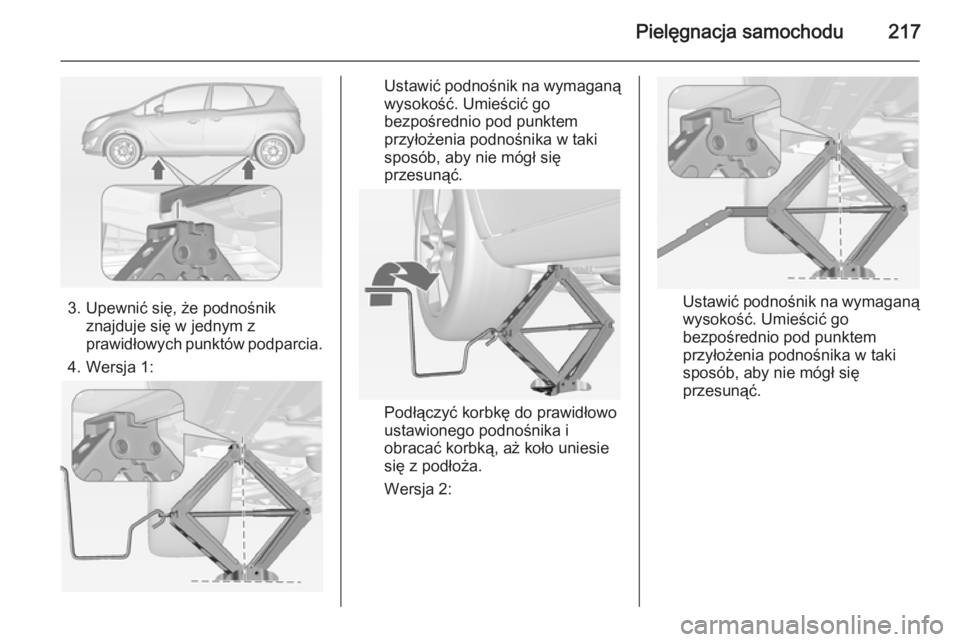

Pielęgnacja samochodu217
3. Upewnić się, że podnośnikznajduje się w jednym z
prawidłowych punktów podparcia.
4. Wersja 1:
Ustawić podnośnik na wymaganą
wysokość. Umieścić go
bezpośrednio pod punktem
przyłożenia podnośnika w taki
sposób, aby nie mógł się
przesunąć.
Podłączyć korbkę do prawidłowo
ustawionego podnośnika i obracać korbką, aż koło uniesie
się z podłoża.
Wersja 2:
Ustawić podnośnik na wymaganą
wysokość. Umieścić go
bezpośrednio pod punktem
przyłożenia podnośnika w taki
sposób, aby nie mógł się
przesunąć.

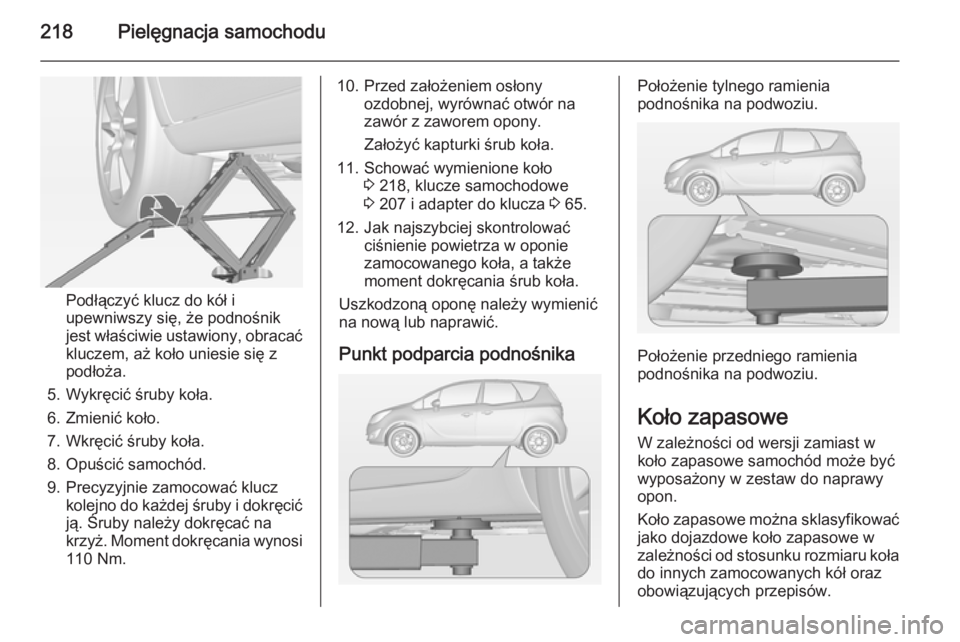

218Pielęgnacja samochodu
Podłączyć klucz do kół i
upewniwszy się, że podnośnik
jest właściwie ustawiony, obracać kluczem, aż koło uniesie się z
podłoża.
5. Wykręcić śruby koła.
6. Zmienić koło.
7. Wkręcić śruby koła.
8. Opuścić samochód.
9. Precyzyjnie zamocować klucz kolejno do każdej śruby i dokręcić
ją. Śruby należy dokręcać na
krzyż. Moment dokręcania wynosi
110 Nm.
10. Przed założeniem osłony ozdobnej, wyrównać otwór na
zawór z zaworem opony.
Założyć kapturki śrub koła.
11. Schować wymienione koło 3 218, klucze samochodowe
3 207 i adapter do klucza 3 65.
12. Jak najszybciej skontrolować ciśnienie powietrza w oponie
zamocowanego koła, a także
moment dokręcania śrub koła.
Uszkodzoną oponę należy wymienić
na nową lub naprawić.
Punkt podparcia podnośnikaPołożenie tylnego ramienia
podnośnika na podwoziu.
Położenie przedniego ramienia
podnośnika na podwoziu.
Koło zapasowe
W zależności od wersji zamiast w
koło zapasowe samochód może być
wyposażony w zestaw do naprawy
opon.
Koło zapasowe można sklasyfikować jako dojazdowe koło zapasowe w
zależności od stosunku rozmiaru koła
do innych zamocowanych kół oraz
obowiązujących przepisów.

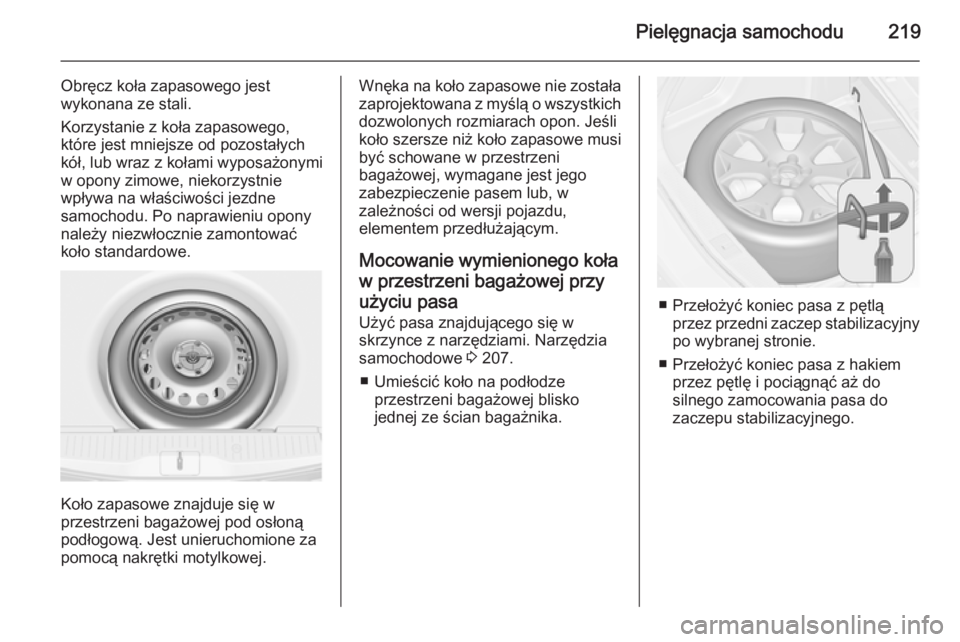

Pielęgnacja samochodu219
Obręcz koła zapasowego jest
wykonana ze stali.
Korzystanie z koła zapasowego,
które jest mniejsze od pozostałych
kół, lub wraz z kołami wyposażonymi
w opony zimowe, niekorzystnie
wpływa na właściwości jezdne
samochodu. Po naprawieniu opony
należy niezwłocznie zamontować
koło standardowe.
Koło zapasowe znajduje się w
przestrzeni bagażowej pod osłoną
podłogową. Jest unieruchomione za
pomocą nakrętki motylkowej.
Wnęka na koło zapasowe nie została
zaprojektowana z myślą o wszystkich dozwolonych rozmiarach opon. Jeśli
koło szersze niż koło zapasowe musi
być schowane w przestrzeni
bagażowej, wymagane jest jego
zabezpieczenie pasem lub, w
zależności od wersji pojazdu,
elementem przedłużającym.
Mocowanie wymienionego koła
w przestrzeni bagażowej przy użyciu pasa
Użyć pasa znajdującego się w
skrzynce z narzędziami. Narzędzia
samochodowe 3 207.
■ Umieścić koło na podłodze przestrzeni bagażowej blisko
jednej ze ścian bagażnika.
■ Przełożyć koniec pasa z pętlą przez przedni zaczep stabilizacyjny
po wybranej stronie.
■ Przełożyć koniec pasa z hakiem przez pętlę i pociągnąć aż do
silnego zamocowania pasa do
zaczepu stabilizacyjnego.

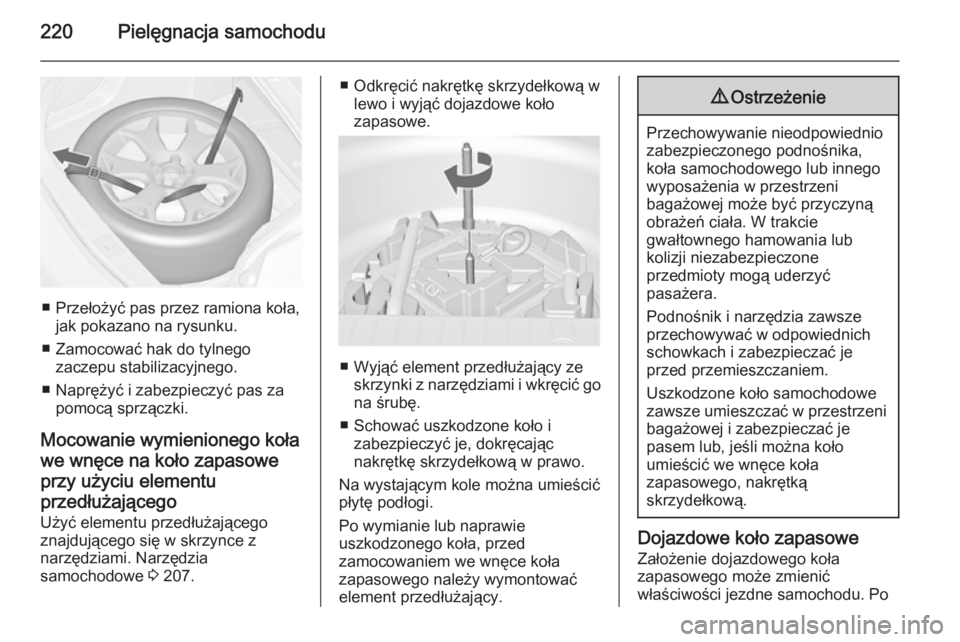

220Pielęgnacja samochodu
■ Przełożyć pas przez ramiona koła,jak pokazano na rysunku.
■ Zamocować hak do tylnego zaczepu stabilizacyjnego.
■ Naprężyć i zabezpieczyć pas za pomocą sprzączki.
Mocowanie wymienionego koła
we wnęce na koło zapasowe
przy użyciu elementu
przedłużającego
Użyć elementu przedłużającego
znajdującego się w skrzynce z
narzędziami. Narzędzia
samochodowe 3 207.
■ Odkręcić nakrętkę skrzydełkową w
lewo i wyjąć dojazdowe koło
zapasowe.
■ Wyjąć element przedłużający ze skrzynki z narzędziami i wkręcić go
na śrubę.
■ Schować uszkodzone koło i zabezpieczyć je, dokręcając
nakrętkę skrzydełkową w prawo.
Na wystającym kole można umieścić
płytę podłogi.
Po wymianie lub naprawie
uszkodzonego koła, przed
zamocowaniem we wnęce koła
zapasowego należy wymontować
element przedłużający.
9 Ostrzeżenie
Przechowywanie nieodpowiednio
zabezpieczonego podnośnika,
koła samochodowego lub innego
wyposażenia w przestrzeni
bagażowej może być przyczyną
obrażeń ciała. W trakcie
gwałtownego hamowania lub
kolizji niezabezpieczone
przedmioty mogą uderzyć
pasażera.
Podnośnik i narzędzia zawsze
przechowywać w odpowiednich
schowkach i zabezpieczać je
przed przemieszczaniem.
Uszkodzone koło samochodowe
zawsze umieszczać w przestrzeni bagażowej i zabezpieczać je
pasem lub, jeśli można koło
umieścić we wnęce koła
zapasowego, nakrętką
skrzydełkową.
Dojazdowe koło zapasowe
Założenie dojazdowego koła
zapasowego może zmienić
właściwości jezdne samochodu. Po

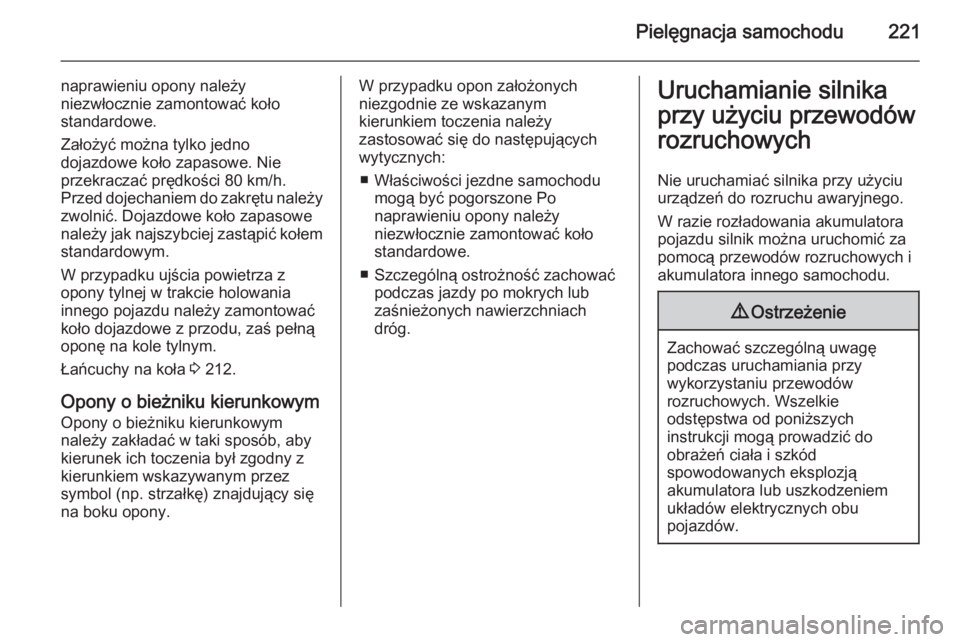

Pielęgnacja samochodu221
naprawieniu opony należy
niezwłocznie zamontować koło
standardowe.
Założyć można tylko jedno
dojazdowe koło zapasowe. Nie
przekraczać prędkości 80 km/h.
Przed dojechaniem do zakrętu należy
zwolnić. Dojazdowe koło zapasowe
należy jak najszybciej zastąpić kołem standardowym.
W przypadku ujścia powietrza z opony tylnej w trakcie holowania
innego pojazdu należy zamontować
koło dojazdowe z przodu, zaś pełną
oponę na kole tylnym.
Łańcuchy na koła 3 212.
Opony o bieżniku kierunkowym
Opony o bieżniku kierunkowym
należy zakładać w taki sposób, aby
kierunek ich toczenia był zgodny z
kierunkiem wskazywanym przez
symbol (np. strzałkę) znajdujący się
na boku opony.W przypadku opon założonych
niezgodnie ze wskazanym
kierunkiem toczenia należy
zastosować się do następujących
wytycznych:
■ Właściwości jezdne samochodu mogą być pogorszone Po
naprawieniu opony należy
niezwłocznie zamontować koło
standardowe.
■ Szczególną ostrożność zachować podczas jazdy po mokrych lub
zaśnieżonych nawierzchniach
dróg.Uruchamianie silnika
przy użyciu przewodów
rozruchowych
Nie uruchamiać silnika przy użyciu urządzeń do rozruchu awaryjnego.
W razie rozładowania akumulatora
pojazdu silnik można uruchomić za
pomocą przewodów rozruchowych i akumulatora innego samochodu.9 Ostrzeżenie
Zachować szczególną uwagę
podczas uruchamiania przy
wykorzystaniu przewodów
rozruchowych. Wszelkie
odstępstwa od poniższych
instrukcji mogą prowadzić do
obrażeń ciała i szkód
spowodowanych eksplozją
akumulatora lub uszkodzeniem
układów elektrycznych obu
pojazdów.

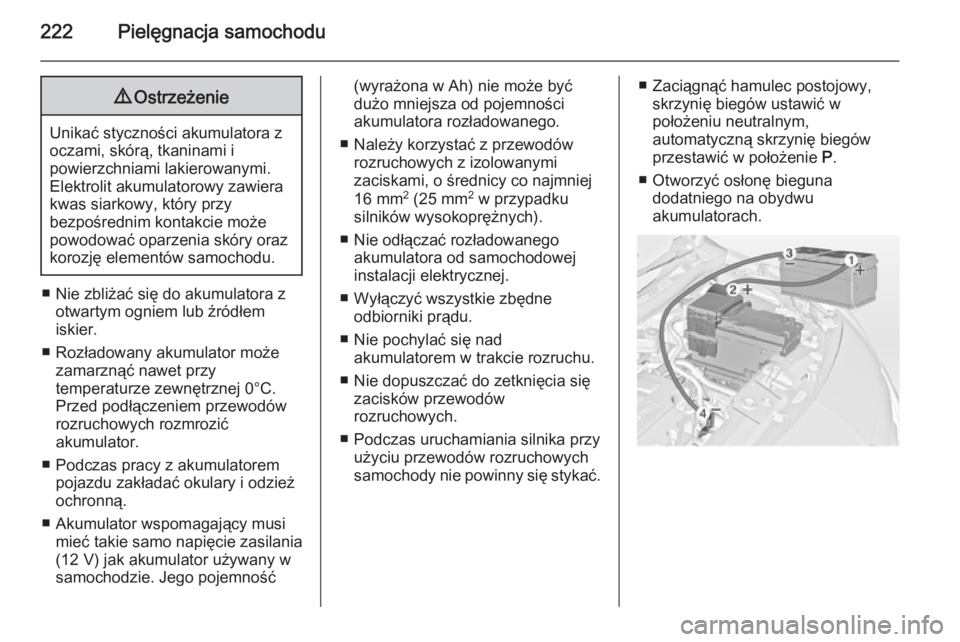

222Pielęgnacja samochodu9Ostrzeżenie
Unikać styczności akumulatora z
oczami, skórą, tkaninami i
powierzchniami lakierowanymi.
Elektrolit akumulatorowy zawiera
kwas siarkowy, który przy
bezpośrednim kontakcie może
powodować oparzenia skóry oraz
korozję elementów samochodu.
■ Nie zbliżać się do akumulatora z
otwartym ogniem lub źródłem
iskier.
■ Rozładowany akumulator może zamarznąć nawet przy
temperaturze zewnętrznej 0°C.
Przed podłączeniem przewodów
rozruchowych rozmrozić
akumulator.
■ Podczas pracy z akumulatorem pojazdu zakładać okulary i odzież
ochronną.
■ Akumulator wspomagający musi mieć takie samo napięcie zasilania(12 V) jak akumulator używany w
samochodzie. Jego pojemność
(wyrażona w Ah) nie może być
dużo mniejsza od pojemności
akumulatora rozładowanego.
■ Należy korzystać z przewodów rozruchowych z izolowanymi
zaciskami, o średnicy co najmniej
16 mm 2
(25 mm 2
w przypadku
silników wysokoprężnych).
■ Nie odłączać rozładowanego akumulatora od samochodowej
instalacji elektrycznej.
■ Wyłączyć wszystkie zbędne odbiorniki prądu.
■ Nie pochylać się nad akumulatorem w trakcie rozruchu.
■ Nie dopuszczać do zetknięcia się zacisków przewodów
rozruchowych.
■ Podczas uruchamiania silnika przy użyciu przewodów rozruchowych
samochody nie powinny się stykać.■ Zaciągnąć hamulec postojowy, skrzynię biegów ustawić w
położeniu neutralnym,
automatyczną skrzynię biegów
przestawić w położenie P.
■ Otworzyć osłonę bieguna dodatniego na obydwu
akumulatorach.
