2014.5 OPEL MERIVA Instrukcja obsługi (in Polish)

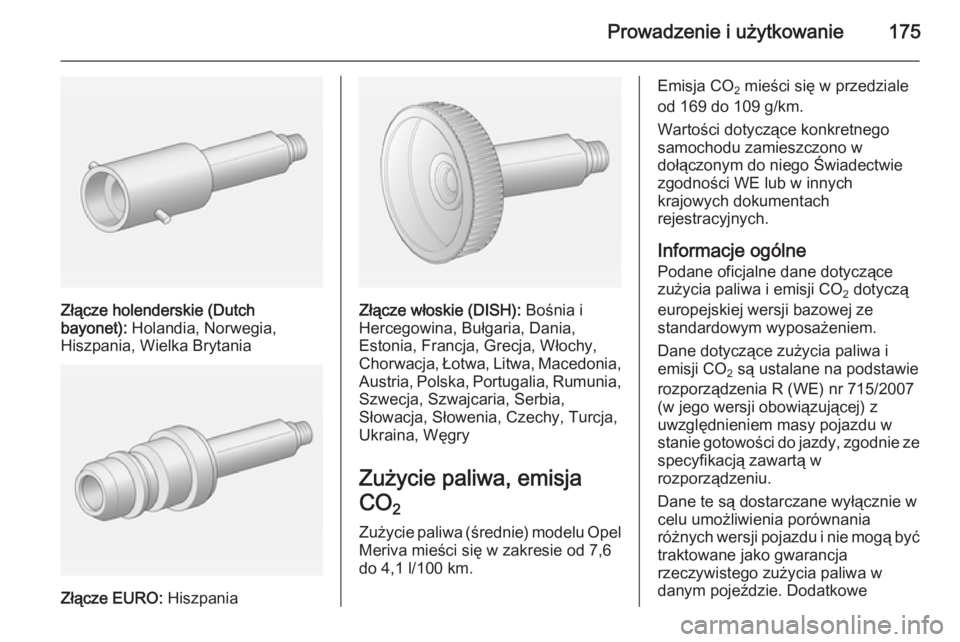

Prowadzenie i użytkowanie175
Złącze holenderskie (Dutch
bayonet): Holandia, Norwegia,
Hiszpania, Wielka Brytania
Złącze EURO: Hiszpania
Złącze włoskie (DISH): Bośnia i
Hercegowina, Bułgaria, Dania,
Estonia, Francja, Grecja, Włochy,
Chorwacja, Łotwa, Litwa, Macedonia,
Austria, Polska, Portugalia, Rumunia, Szwecja, Szwajcaria, Serbia,
Słowacja, Słowenia, Czechy, Turcja,
Ukraina, Węgry
Zużycie paliwa, emisja
CO 2
Zużycie paliwa (średnie) modelu Opel Meriva mieści się w zakresie od 7,6
do 4,1 l/100 km.
Emisja CO 2 mieści się w przedziale
od 169 do 109 g/km.
Wartości dotyczące konkretnego
samochodu zamieszczono w
dołączonym do niego Świadectwie
zgodności WE lub w innych
krajowych dokumentach
rejestracyjnych.
Informacje ogólne Podane oficjalne dane dotyczące
zużycia paliwa i emisji CO 2 dotyczą
europejskiej wersji bazowej ze
standardowym wyposażeniem.
Dane dotyczące zużycia paliwa i
emisji CO 2 są ustalane na podstawie
rozporządzenia R (WE) nr 715/2007
(w jego wersji obowiązującej) z
uwzględnieniem masy pojazdu w
stanie gotowości do jazdy, zgodnie ze
specyfikacją zawartą w
rozporządzeniu.
Dane te są dostarczane wyłącznie w celu umożliwienia porównania
różnych wersji pojazdu i nie mogą być traktowane jako gwarancja
rzeczywistego zużycia paliwa w
danym pojeździe. Dodatkowe

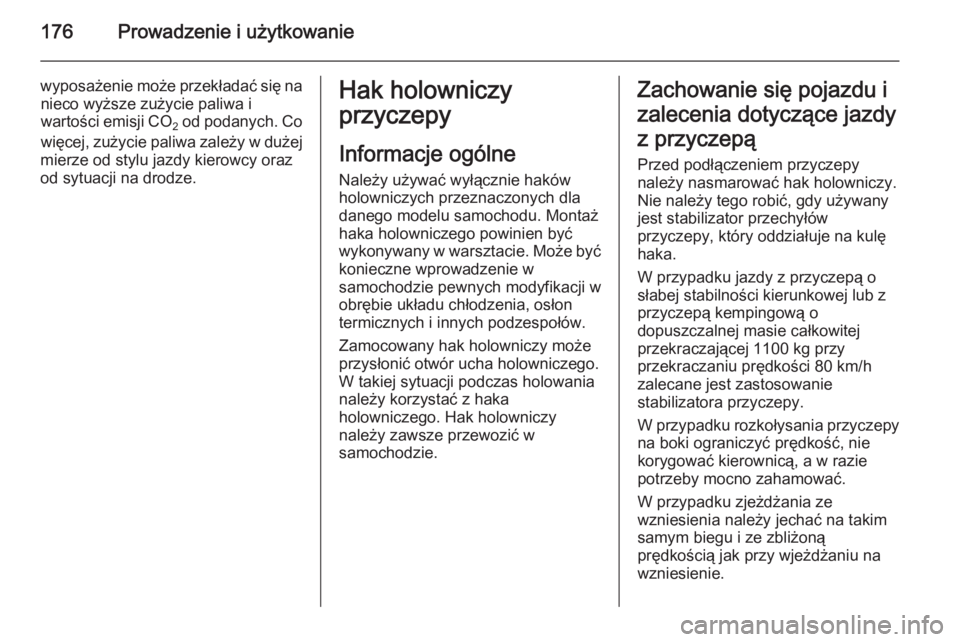

176Prowadzenie i użytkowanie
wyposażenie może przekładać się nanieco wyższe zużycie paliwa i
wartości emisji CO
2 od podanych. Co
więcej, zużycie paliwa zależy w dużej
mierze od stylu jazdy kierowcy oraz
od sytuacji na drodze.Hak holowniczy
przyczepy
Informacje ogólne
Należy używać wyłącznie haków
holowniczych przeznaczonych dla
danego modelu samochodu. Montaż
haka holowniczego powinien być
wykonywany w warsztacie. Może być konieczne wprowadzenie w
samochodzie pewnych modyfikacji w
obrębie układu chłodzenia, osłon
termicznych i innych podzespołów.
Zamocowany hak holowniczy może
przysłonić otwór ucha holowniczego.
W takiej sytuacji podczas holowania
należy korzystać z haka
holowniczego. Hak holowniczy
należy zawsze przewozić w
samochodzie.Zachowanie się pojazdu i
zalecenia dotyczące jazdy
z przyczepą
Przed podłączeniem przyczepy
należy nasmarować hak holowniczy.
Nie należy tego robić, gdy używany jest stabilizator przechyłów
przyczepy, który oddziałuje na kulę
haka.
W przypadku jazdy z przyczepą o
słabej stabilności kierunkowej lub z
przyczepą kempingową o
dopuszczalnej masie całkowitej
przekraczającej 1100 kg przy
przekraczaniu prędkości 80 km/h
zalecane jest zastosowanie
stabilizatora przyczepy.
W przypadku rozkołysania przyczepy na boki ograniczyć prędkość, nie
korygować kierownicą, a w razie
potrzeby mocno zahamować.
W przypadku zjeżdżania ze
wzniesienia należy jechać na takim
samym biegu i ze zbliżoną
prędkością jak przy wjeżdżaniu na
wzniesienie.

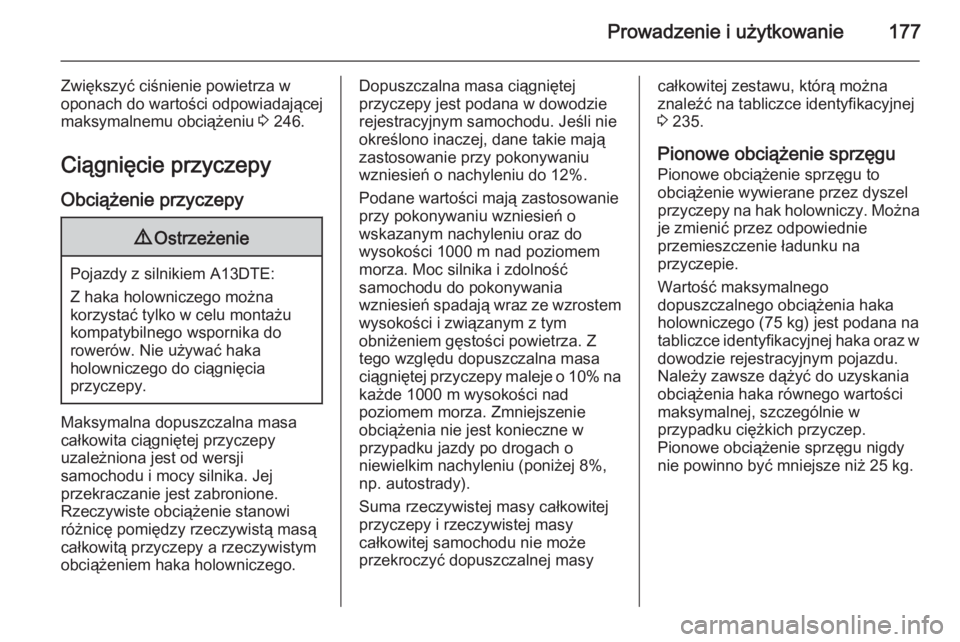

Prowadzenie i użytkowanie177
Zwiększyć ciśnienie powietrza w
oponach do wartości odpowiadającej
maksymalnemu obciążeniu 3 246.
Ciągnięcie przyczepy Obciążenie przyczepy9 Ostrzeżenie
Pojazdy z silnikiem A13DTE:
Z haka holowniczego można
korzystać tylko w celu montażu
kompatybilnego wspornika do
rowerów. Nie używać haka
holowniczego do ciągnięcia
przyczepy.
Maksymalna dopuszczalna masa
całkowita ciągniętej przyczepy
uzależniona jest od wersji
samochodu i mocy silnika. Jej
przekraczanie jest zabronione.
Rzeczywiste obciążenie stanowi
różnicę pomiędzy rzeczywistą masą
całkowitą przyczepy a rzeczywistym
obciążeniem haka holowniczego.
Dopuszczalna masa ciągniętej
przyczepy jest podana w dowodzie
rejestracyjnym samochodu. Jeśli nie
określono inaczej, dane takie mają
zastosowanie przy pokonywaniu
wzniesień o nachyleniu do 12%.
Podane wartości mają zastosowanie
przy pokonywaniu wzniesień o
wskazanym nachyleniu oraz do
wysokości 1000 m nad poziomem morza. Moc silnika i zdolność
samochodu do pokonywania
wzniesień spadają wraz ze wzrostem
wysokości i związanym z tym
obniżeniem gęstości powietrza. Z
tego względu dopuszczalna masa
ciągniętej przyczepy maleje o 10% na
każde 1000 m wysokości nad
poziomem morza. Zmniejszenie
obciążenia nie jest konieczne w
przypadku jazdy po drogach o
niewielkim nachyleniu (poniżej 8%,
np. autostrady).
Suma rzeczywistej masy całkowitej
przyczepy i rzeczywistej masy
całkowitej samochodu nie może
przekroczyć dopuszczalnej masycałkowitej zestawu, którą można znaleźć na tabliczce identyfikacyjnej
3 235.
Pionowe obciążenie sprzęgu Pionowe obciążenie sprzęgu to
obciążenie wywierane przez dyszel przyczepy na hak holowniczy. Można je zmienić przez odpowiednie
przemieszczenie ładunku na
przyczepie.
Wartość maksymalnego
dopuszczalnego obciążenia haka
holowniczego (75 kg) jest podana na
tabliczce identyfikacyjnej haka oraz w
dowodzie rejestracyjnym pojazdu.
Należy zawsze dążyć do uzyskania
obciążenia haka równego wartości
maksymalnej, szczególnie w
przypadku ciężkich przyczep.
Pionowe obciążenie sprzęgu nigdy
nie powinno być mniejsze niż 25 kg.

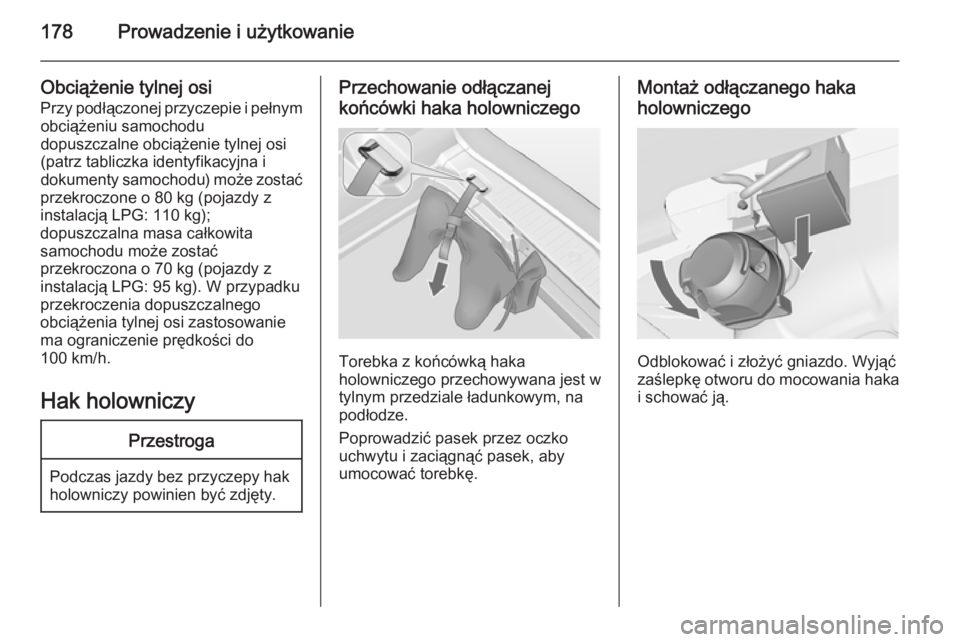

178Prowadzenie i użytkowanie
Obciążenie tylnej osi
Przy podłączonej przyczepie i pełnym obciążeniu samochodu
dopuszczalne obciążenie tylnej osi
(patrz tabliczka identyfikacyjna i
dokumenty samochodu) może zostać
przekroczone o 80 kg (pojazdy z
instalacją LPG: 110 kg);
dopuszczalna masa całkowita
samochodu może zostać
przekroczona o 70 kg (pojazdy z
instalacją LPG: 95 kg). W przypadku
przekroczenia dopuszczalnego
obciążenia tylnej osi zastosowanie
ma ograniczenie prędkości do
100 km/h.
Hak holowniczyPrzestroga
Podczas jazdy bez przyczepy hak holowniczy powinien być zdjęty.
Przechowanie odłączanej
końcówki haka holowniczego
Torebka z końcówką haka
holowniczego przechowywana jest w
tylnym przedziale ładunkowym, na
podłodze.
Poprowadzić pasek przez oczko
uchwytu i zaciągnąć pasek, aby
umocować torebkę.
Montaż odłączanego haka
holowniczego
Odblokować i złożyć gniazdo. Wyjąć
zaślepkę otworu do mocowania haka i schować ją.

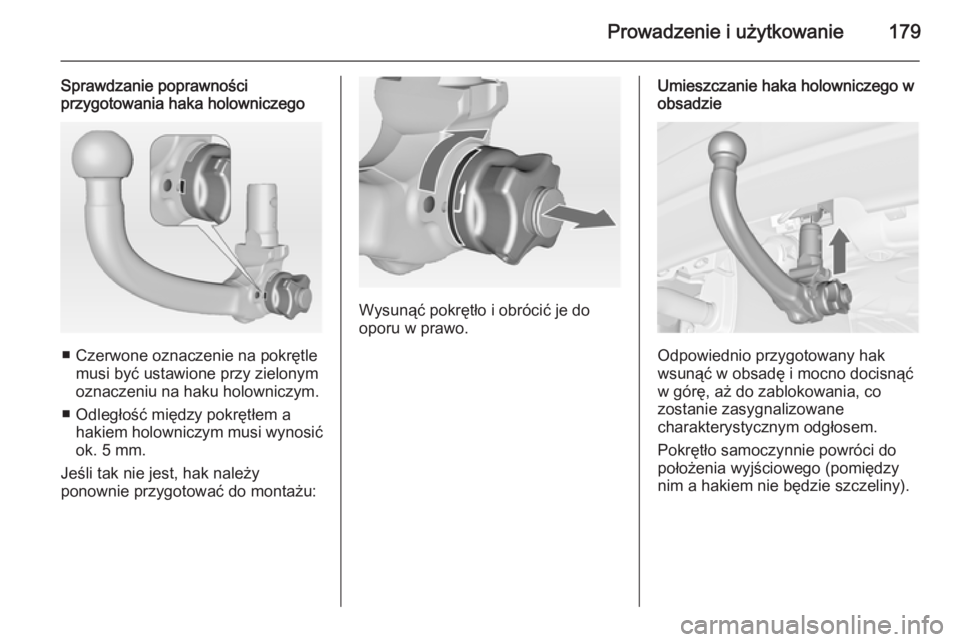

Prowadzenie i użytkowanie179
Sprawdzanie poprawności
przygotowania haka holowniczego
■ Czerwone oznaczenie na pokrętle
musi być ustawione przy zielonym
oznaczeniu na haku holowniczym.
■ Odległość między pokrętłem a hakiem holowniczym musi wynosić
ok. 5 mm.
Jeśli tak nie jest, hak należy
ponownie przygotować do montażu:
Wysunąć pokrętło i obrócić je do
oporu w prawo.
Umieszczanie haka holowniczego w
obsadzie
Odpowiednio przygotowany hak
wsunąć w obsadę i mocno docisnąć
w górę, aż do zablokowania, co
zostanie zasygnalizowane
charakterystycznym odgłosem.
Pokrętło samoczynnie powróci do położenia wyjściowego (pomiędzy
nim a hakiem nie będzie szczeliny).

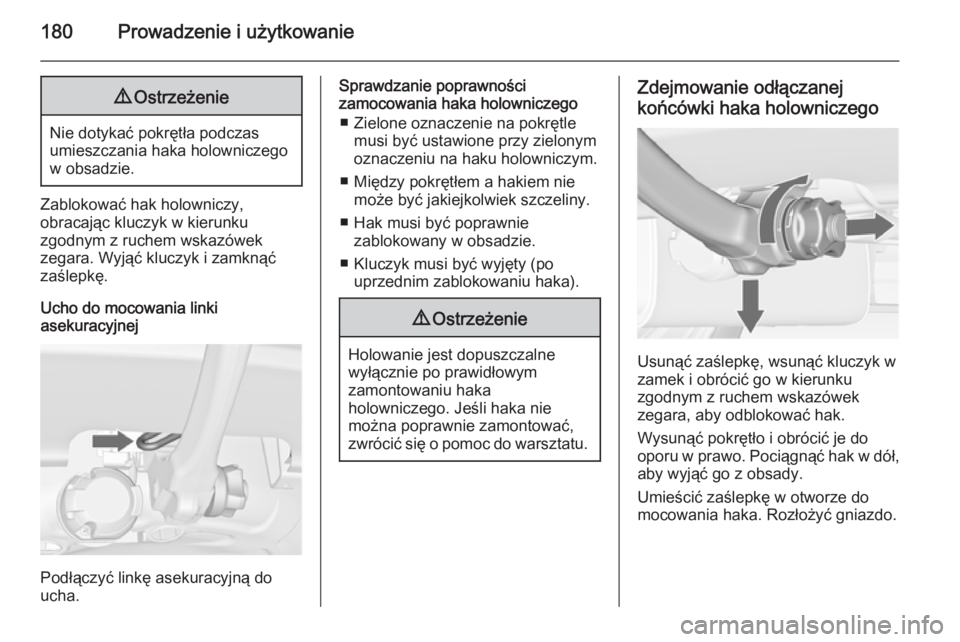

180Prowadzenie i użytkowanie9Ostrzeżenie
Nie dotykać pokrętła podczas
umieszczania haka holowniczego
w obsadzie.
Zablokować hak holowniczy,
obracając kluczyk w kierunku
zgodnym z ruchem wskazówek
zegara. Wyjąć kluczyk i zamknąć
zaślepkę.
Ucho do mocowania linki
asekuracyjnej
Podłączyć linkę asekuracyjną do
ucha.
Sprawdzanie poprawności
zamocowania haka holowniczego
■ Zielone oznaczenie na pokrętle musi być ustawione przy zielonym
oznaczeniu na haku holowniczym.
■ Między pokrętłem a hakiem nie może być jakiejkolwiek szczeliny.
■ Hak musi być poprawnie zablokowany w obsadzie.
■ Kluczyk musi być wyjęty (po uprzednim zablokowaniu haka).9 Ostrzeżenie
Holowanie jest dopuszczalne
wyłącznie po prawidłowym
zamontowaniu haka
holowniczego. Jeśli haka nie
można poprawnie zamontować, zwrócić się o pomoc do warsztatu.
Zdejmowanie odłączanej
końcówki haka holowniczego
Usunąć zaślepkę, wsunąć kluczyk w
zamek i obrócić go w kierunku
zgodnym z ruchem wskazówek
zegara, aby odblokować hak.
Wysunąć pokrętło i obrócić je do
oporu w prawo. Pociągnąć hak w dół,
aby wyjąć go z obsady.
Umieścić zaślepkę w otworze do
mocowania haka. Rozłożyć gniazdo.

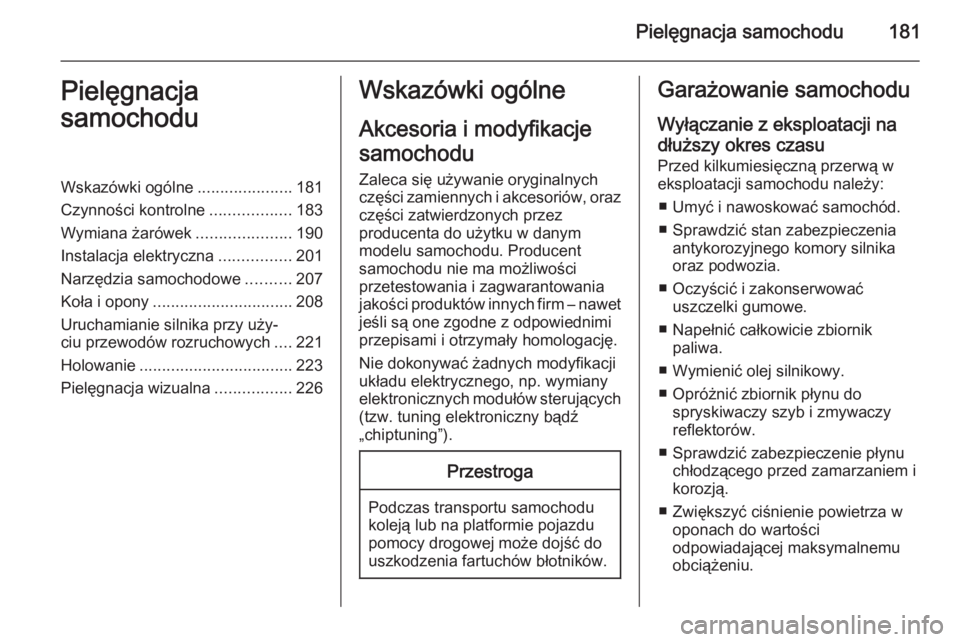

Pielęgnacja samochodu181Pielęgnacja
samochoduWskazówki ogólne .....................181
Czynności kontrolne ..................183
Wymiana żarówek .....................190
Instalacja elektryczna ................201
Narzędzia samochodowe ..........207
Koła i opony ............................... 208
Uruchamianie silnika przy uży‐ ciu przewodów rozruchowych ....221
Holowanie .................................. 223
Pielęgnacja wizualna .................226Wskazówki ogólne
Akcesoria i modyfikacje
samochodu Zaleca się używanie oryginalnych
części zamiennych i akcesoriów, oraz części zatwierdzonych przez
producenta do użytku w danym
modelu samochodu. Producent
samochodu nie ma możliwości
przetestowania i zagwarantowania
jakości produktów innych firm – nawet jeśli są one zgodne z odpowiednimi
przepisami i otrzymały homologację.
Nie dokonywać żadnych modyfikacji
układu elektrycznego, np. wymiany
elektronicznych modułów sterujących
(tzw. tuning elektroniczny bądź
„chiptuning”).Przestroga
Podczas transportu samochodu
koleją lub na platformie pojazdu
pomocy drogowej może dojść do
uszkodzenia fartuchów błotników.
Garażowanie samochodu
Wyłączanie z eksploatacji na
dłuższy okres czasu Przed kilkumiesięczną przerwą w
eksploatacji samochodu należy:
■ Umyć i nawoskować samochód.
■ Sprawdzić stan zabezpieczenia antykorozyjnego komory silnika
oraz podwozia.
■ Oczyścić i zakonserwować uszczelki gumowe.
■ Napełnić całkowicie zbiornik paliwa.
■ Wymienić olej silnikowy.
■ Opróżnić zbiornik płynu do spryskiwaczy szyb i zmywaczy
reflektorów.
■ Sprawdzić zabezpieczenie płynu chłodzącego przed zamarzaniem i
korozją.
■ Zwiększyć ciśnienie powietrza w oponach do wartości
odpowiadającej maksymalnemu
obciążeniu.

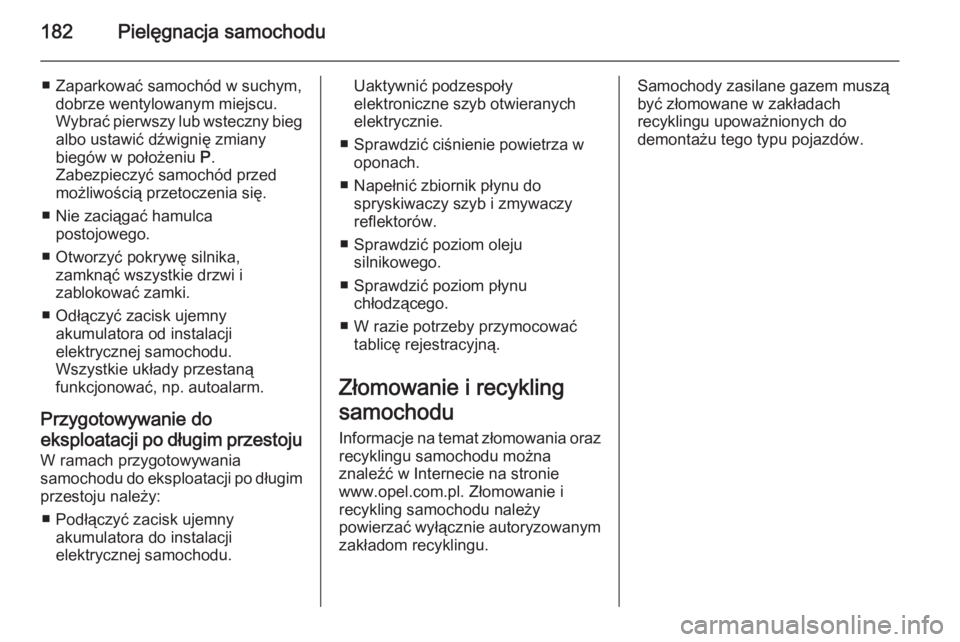

182Pielęgnacja samochodu
■ Zaparkować samochód w suchym,dobrze wentylowanym miejscu.
Wybrać pierwszy lub wsteczny bieg
albo ustawić dźwignię zmiany
biegów w położeniu P.
Zabezpieczyć samochód przed
możliwością przetoczenia się.
■ Nie zaciągać hamulca postojowego.
■ Otworzyć pokrywę silnika, zamknąć wszystkie drzwi i
zablokować zamki.
■ Odłączyć zacisk ujemny akumulatora od instalacji
elektrycznej samochodu.
Wszystkie układy przestaną
funkcjonować, np. autoalarm.
Przygotowywanie do eksploatacji po długim przestoju W ramach przygotowywania
samochodu do eksploatacji po długim przestoju należy:
■ Podłączyć zacisk ujemny akumulatora do instalacji
elektrycznej samochodu.Uaktywnić podzespoły
elektroniczne szyb otwieranych
elektrycznie.
■ Sprawdzić ciśnienie powietrza w oponach.
■ Napełnić zbiornik płynu do spryskiwaczy szyb i zmywaczy
reflektorów.
■ Sprawdzić poziom oleju silnikowego.
■ Sprawdzić poziom płynu chłodzącego.
■ W razie potrzeby przymocować tablicę rejestracyjną.
Złomowanie i recykling
samochodu
Informacje na temat złomowania oraz recyklingu samochodu można
znaleźć w Internecie na stronie
www.opel.com.pl. Złomowanie i
recykling samochodu należy
powierzać wyłącznie autoryzowanym
zakładom recyklingu.Samochody zasilane gazem muszą
być złomowane w zakładach
recyklingu upoważnionych do
demontażu tego typu pojazdów.
