2014.5 OPEL MERIVA Instrukcja obsługi (in Polish)

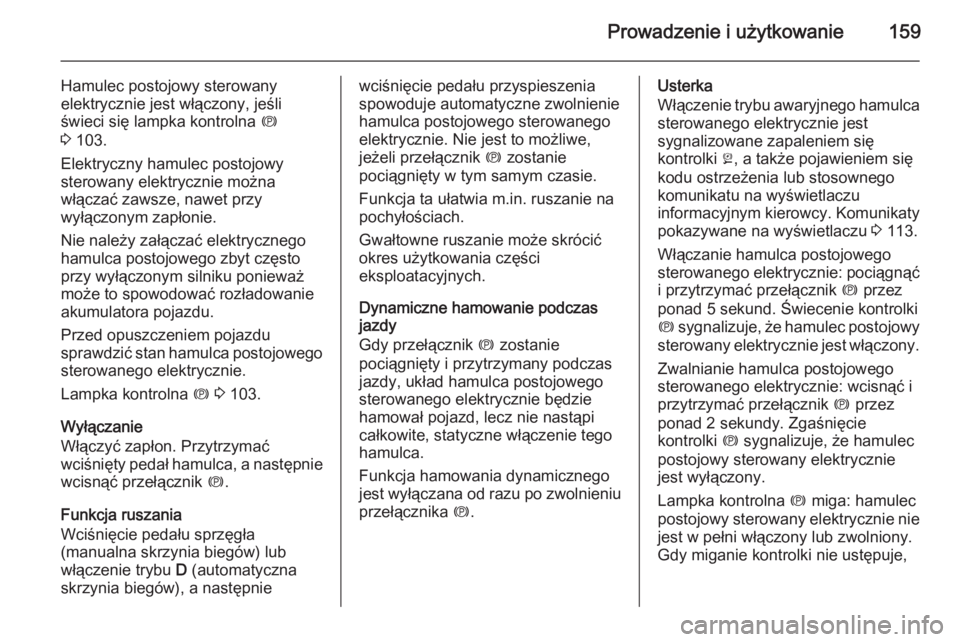

Prowadzenie i użytkowanie159
Hamulec postojowy sterowany
elektrycznie jest włączony, jeśli
świeci się lampka kontrolna m
3 103.
Elektryczny hamulec postojowy
sterowany elektrycznie można
włączać zawsze, nawet przy
wyłączonym zapłonie.
Nie należy załączać elektrycznego
hamulca postojowego zbyt często
przy wyłączonym silniku ponieważ
może to spowodować rozładowanie
akumulatora pojazdu.
Przed opuszczeniem pojazdu
sprawdzić stan hamulca postojowego sterowanego elektrycznie.
Lampka kontrolna m 3 103.
Wyłączanie
Włączyć zapłon. Przytrzymać
wciśnięty pedał hamulca, a następnie
wcisnąć przełącznik m.
Funkcja ruszania
Wciśnięcie pedału sprzęgła
(manualna skrzynia biegów) lub
włączenie trybu D (automatyczna
skrzynia biegów), a następniewciśnięcie pedału przyspieszenia
spowoduje automatyczne zwolnienie
hamulca postojowego sterowanego
elektrycznie. Nie jest to możliwe,
jeżeli przełącznik m zostanie
pociągnięty w tym samym czasie.
Funkcja ta ułatwia m.in. ruszanie na
pochyłościach.
Gwałtowne ruszanie może skrócić
okres użytkowania części
eksploatacyjnych.
Dynamiczne hamowanie podczas
jazdy
Gdy przełącznik m zostanie
pociągnięty i przytrzymany podczas
jazdy, układ hamulca postojowego
sterowanego elektrycznie będzie
hamował pojazd, lecz nie nastąpi
całkowite, statyczne włączenie tego
hamulca.
Funkcja hamowania dynamicznego
jest wyłączana od razu po zwolnieniu przełącznika m.Usterka
Włączenie trybu awaryjnego hamulca
sterowanego elektrycznie jest
sygnalizowane zapaleniem się
kontrolki j, a także pojawieniem się
kodu ostrzeżenia lub stosownego
komunikatu na wyświetlaczu
informacyjnym kierowcy. Komunikaty pokazywane na wyświetlaczu 3 113.
Włączanie hamulca postojowego
sterowanego elektrycznie: pociągnąć
i przytrzymać przełącznik m przez
ponad 5 sekund. Świecenie kontrolki
m sygnalizuje, że hamulec postojowy
sterowany elektrycznie jest włączony.
Zwalnianie hamulca postojowego
sterowanego elektrycznie: wcisnąć i
przytrzymać przełącznik m przez
ponad 2 sekundy. Zgaśnięcie
kontrolki m sygnalizuje, że hamulec
postojowy sterowany elektrycznie
jest wyłączony.
Lampka kontrolna m miga: hamulec
postojowy sterowany elektrycznie nie
jest w pełni włączony lub zwolniony.
Gdy miganie kontrolki nie ustępuje,

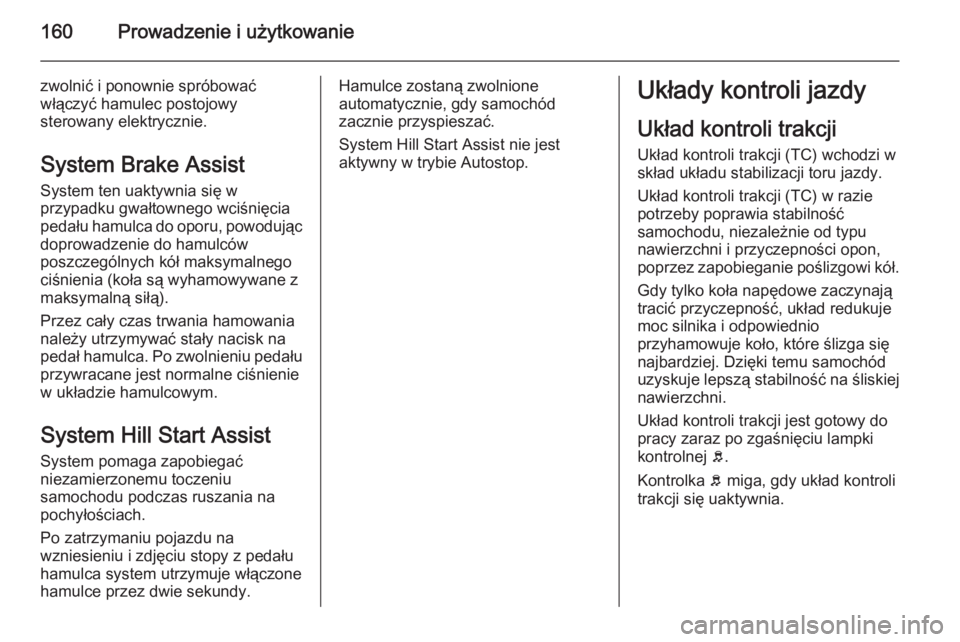

160Prowadzenie i użytkowanie
zwolnić i ponownie spróbować
włączyć hamulec postojowy
sterowany elektrycznie.
System Brake Assist
System ten uaktywnia się w
przypadku gwałtownego wciśnięcia
pedału hamulca do oporu, powodując
doprowadzenie do hamulców
poszczególnych kół maksymalnego ciśnienia (koła są wyhamowywane z
maksymalną siłą).
Przez cały czas trwania hamowania należy utrzymywać stały nacisk na
pedał hamulca. Po zwolnieniu pedału
przywracane jest normalne ciśnienie w układzie hamulcowym.
System Hill Start Assist
System pomaga zapobiegać
niezamierzonemu toczeniu
samochodu podczas ruszania na
pochyłościach.
Po zatrzymaniu pojazdu na
wzniesieniu i zdjęciu stopy z pedału
hamulca system utrzymuje włączone
hamulce przez dwie sekundy.Hamulce zostaną zwolnione
automatycznie, gdy samochód
zacznie przyspieszać.
System Hill Start Assist nie jest
aktywny w trybie Autostop.Układy kontroli jazdy
Układ kontroli trakcji
Układ kontroli trakcji (TC) wchodzi w
skład układu stabilizacji toru jazdy.
Układ kontroli trakcji (TC) w razie
potrzeby poprawia stabilność
samochodu, niezależnie od typu
nawierzchni i przyczepności opon,
poprzez zapobieganie poślizgowi kół.
Gdy tylko koła napędowe zaczynają
tracić przyczepność, układ redukuje
moc silnika i odpowiednio
przyhamowuje koło, które ślizga się
najbardziej. Dzięki temu samochód
uzyskuje lepszą stabilność na śliskiej
nawierzchni.
Układ kontroli trakcji jest gotowy do
pracy zaraz po zgaśnięciu lampki
kontrolnej b.
Kontrolka b miga, gdy układ kontroli
trakcji się uaktywnia.

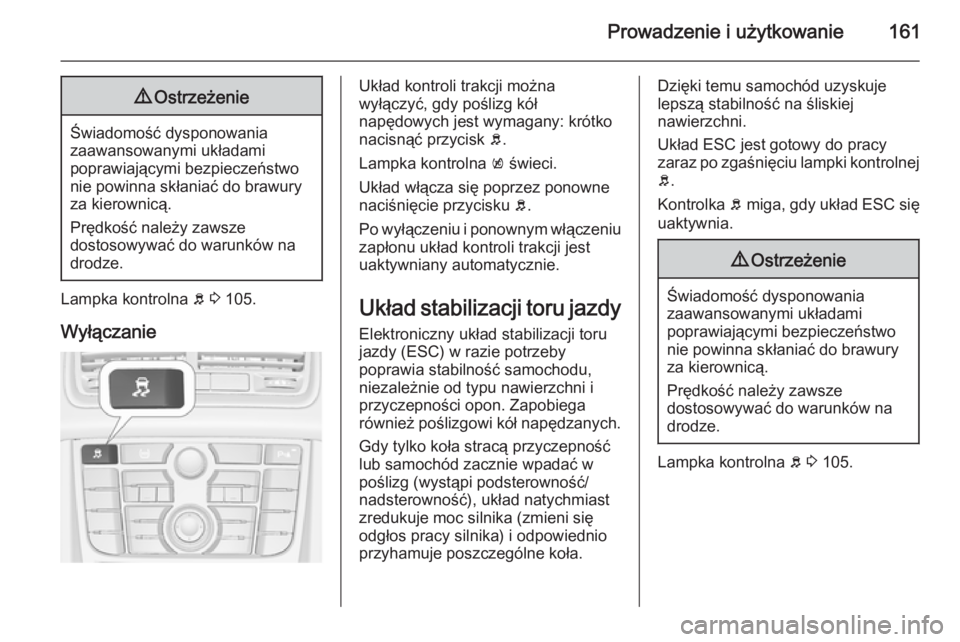

Prowadzenie i użytkowanie1619Ostrzeżenie
Świadomość dysponowania
zaawansowanymi układami
poprawiającymi bezpieczeństwo
nie powinna skłaniać do brawury
za kierownicą.
Prędkość należy zawsze
dostosowywać do warunków na drodze.
Lampka kontrolna b 3 105.
Wyłączanie
Układ kontroli trakcji można
wyłączyć, gdy poślizg kół
napędowych jest wymagany: krótko
nacisnąć przycisk b.
Lampka kontrolna k świeci.
Układ włącza się poprzez ponowne
naciśnięcie przycisku b.
Po wyłączeniu i ponownym włączeniu zapłonu układ kontroli trakcji jestuaktywniany automatycznie.
Układ stabilizacji toru jazdy Elektroniczny układ stabilizacji toru
jazdy (ESC) w razie potrzeby
poprawia stabilność samochodu,
niezależnie od typu nawierzchni i
przyczepności opon. Zapobiega
również poślizgowi kół napędzanych.
Gdy tylko koła stracą przyczepność lub samochód zacznie wpadać w
poślizg (wystąpi podsterowność/ nadsterowność), układ natychmiast
zredukuje moc silnika (zmieni się
odgłos pracy silnika) i odpowiednio
przyhamuje poszczególne koła.Dzięki temu samochód uzyskuje
lepszą stabilność na śliskiej
nawierzchni.
Układ ESC jest gotowy do pracy
zaraz po zgaśnięciu lampki kontrolnej b .
Kontrolka b miga, gdy układ ESC się
uaktywnia.9 Ostrzeżenie
Świadomość dysponowania
zaawansowanymi układami
poprawiającymi bezpieczeństwo
nie powinna skłaniać do brawury
za kierownicą.
Prędkość należy zawsze
dostosowywać do warunków na drodze.
Lampka kontrolna b 3 105.

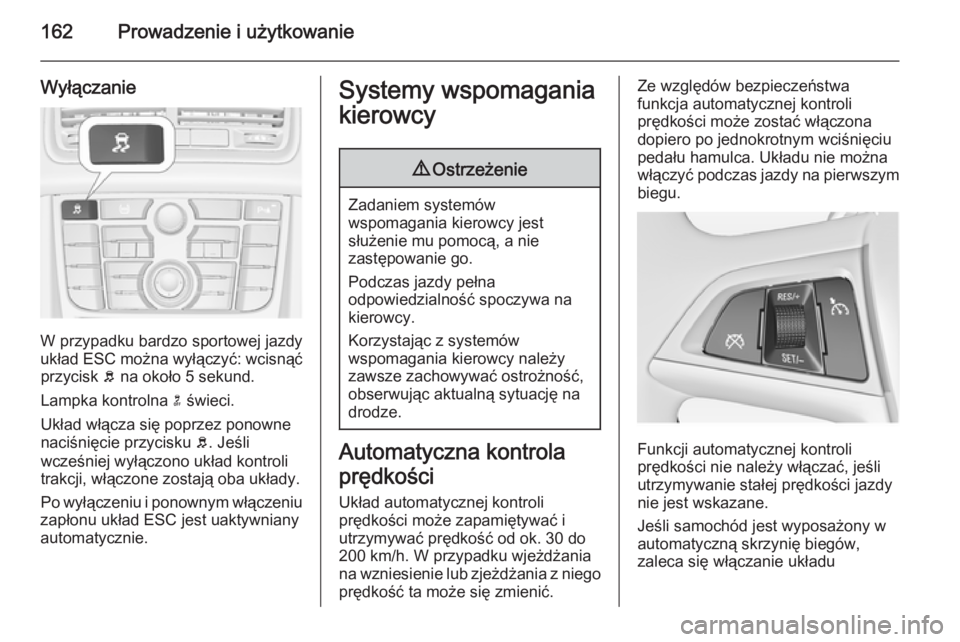

162Prowadzenie i użytkowanie
Wyłączanie
W przypadku bardzo sportowej jazdy
układ ESC można wyłączyć: wcisnąć przycisk b na około 5 sekund.
Lampka kontrolna n świeci.
Układ włącza się poprzez ponowne
naciśnięcie przycisku b. Jeśli
wcześniej wyłączono układ kontroli trakcji, włączone zostają oba układy.
Po wyłączeniu i ponownym włączeniu
zapłonu układ ESC jest uaktywniany
automatycznie.
Systemy wspomagania
kierowcy9 Ostrzeżenie
Zadaniem systemów
wspomagania kierowcy jest
służenie mu pomocą, a nie
zastępowanie go.
Podczas jazdy pełna
odpowiedzialność spoczywa na
kierowcy.
Korzystając z systemów
wspomagania kierowcy należy
zawsze zachowywać ostrożność,
obserwując aktualną sytuację na
drodze.
Automatyczna kontrola
prędkości Układ automatycznej kontroli
prędkości może zapamiętywać i
utrzymywać prędkość od ok. 30 do
200 km/h. W przypadku wjeżdżania
na wzniesienie lub zjeżdżania z niego
prędkość ta może się zmienić.
Ze względów bezpieczeństwa
funkcja automatycznej kontroli
prędkości może zostać włączona
dopiero po jednokrotnym wciśnięciu
pedału hamulca. Układu nie można
włączyć podczas jazdy na pierwszym biegu.
Funkcji automatycznej kontroli
prędkości nie należy włączać, jeśli
utrzymywanie stałej prędkości jazdy
nie jest wskazane.
Jeśli samochód jest wyposażony w
automatyczną skrzynię biegów,
zaleca się włączanie układu

Prowadzenie i użytkowanie163
automatycznej kontroli prędkości,
jedynie gdy aktywny jest tryb
automatycznej zmiany biegów.
Lampka kontrolna m 3 108.
Włączanie
Wcisnąć górną część przełącznika
m – lampka kontrolna m świeci w
kolorze białym.
Włączanie
Przyspieszyć do żądanej prędkości i
obrócić pokrętło w kierunku SET/- –
bieżąca prędkość zostaje
zapamiętana i będzie utrzymywana.
Lampka kontrolna m świeci w kolorze
zielonym. Pedał przyspieszenia
można zwolnić.
W każdej chwili istnieje możliwość
wciśnięcia pedału przyspieszenia w
celu zwiększenia prędkości. Po
zwolnieniu pedału przywrócona
zostanie uprzednio zapamiętana
prędkość.
Automatyczna kontrola prędkości
pozostaje aktywna podczas zmiany
biegów.Zwiększanie prędkości
Przy aktywnej funkcji automatycznej
kontroli prędkości przytrzymać
pokrętło w położeniu RES/+ lub
krótko obracać w położenie RES/+:
prędkość wzrasta w sposób ciągły lub
w niedużych skokach.
Można również przyspieszyć do
żądanej prędkości i zapamiętać
prędkość jazdy, obracając
przełącznik w położenie RES/+.
Zmniejszanie prędkości Przy aktywnej funkcji automatycznej
kontroli prędkości przytrzymać
pokrętło w położeniu SET/- lub krótko
obracać w położenie SET/-: prędkość
maleje w sposób ciągły lub w
niedużych skokach.
Wyłączanie
Wcisnąć przełącznik y – lampka
kontrolna m świeci w kolorze białym.
Układ automatycznej kontroli
prędkości zostanie wyłączony.
Zapamiętana prędkość zostaje
zapisana w pamięci.Funkcja automatycznej kontroli
prędkości wyłączy się samoczynnie,
gdy:
■ prędkość jazdy spadnie poniżej 30 km/h,
■ zostanie wciśnięty pedał hamulca,
■ pedał sprzęgła zostanie wciśnięty na kilka sekund,
■ dźwignia zmiany biegów zostanie przestawiona w położenie N,
■ prędkość obrotowa silnika spadnie do bardzo niskiego poziomu,
■ uaktywnią się układy kontroli trakcji
(TCS) lub stabilizacji toru jazdy
(ESC).
Przywracanie zapamiętanej
prędkości Obrócić pokrętło w położenie RES/+
przy prędkościach jazdy powyżej
30 km/h. Zostanie uzyskana
zapamiętana prędkość jazdy.

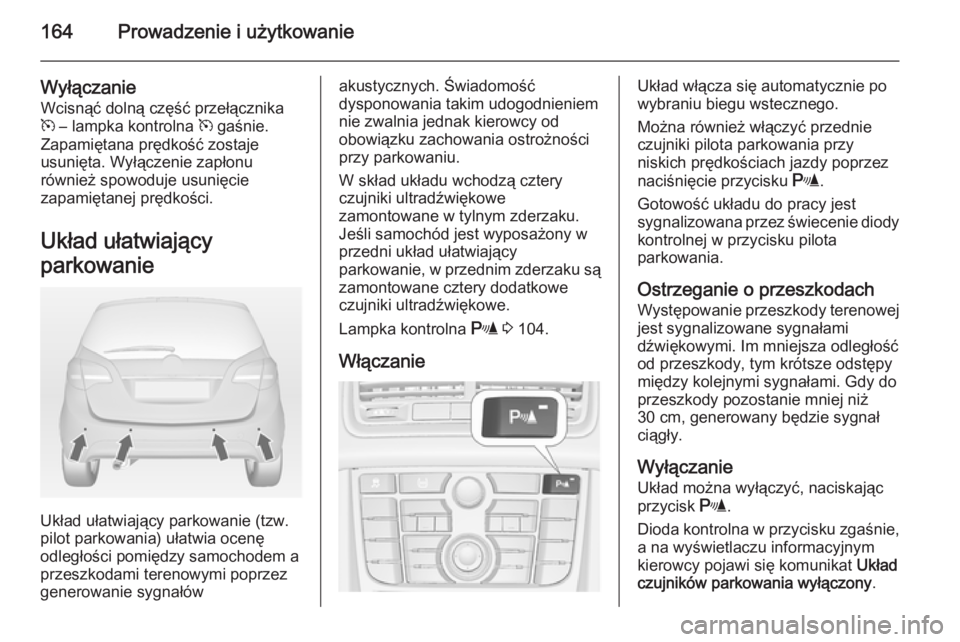

164Prowadzenie i użytkowanie
Wyłączanie
Wcisnąć dolną część przełącznika
m – lampka kontrolna m gaśnie.
Zapamiętana prędkość zostaje
usunięta. Wyłączenie zapłonu
również spowoduje usunięcie
zapamiętanej prędkości.
Układ ułatwiający
parkowanie
Układ ułatwiający parkowanie (tzw.
pilot parkowania) ułatwia ocenę
odległości pomiędzy samochodem a
przeszkodami terenowymi poprzez
generowanie sygnałów
akustycznych. Świadomość
dysponowania takim udogodnieniem
nie zwalnia jednak kierowcy od
obowiązku zachowania ostrożności
przy parkowaniu.
W skład układu wchodzą cztery
czujniki ultradźwiękowe
zamontowane w tylnym zderzaku.
Jeśli samochód jest wyposażony w
przedni układ ułatwiający
parkowanie, w przednim zderzaku są
zamontowane cztery dodatkowe
czujniki ultradźwiękowe.
Lampka kontrolna r 3 104.
WłączanieUkład włącza się automatycznie po
wybraniu biegu wstecznego.
Można również włączyć przednie czujniki pilota parkowania przy
niskich prędkościach jazdy poprzez
naciśnięcie przycisku r.
Gotowość układu do pracy jest
sygnalizowana przez świecenie diody
kontrolnej w przycisku pilota
parkowania.
Ostrzeganie o przeszkodach Występowanie przeszkody terenowej jest sygnalizowane sygnałami
dźwiękowymi. Im mniejsza odległość
od przeszkody, tym krótsze odstępy
między kolejnymi sygnałami. Gdy do
przeszkody pozostanie mniej niż
30 cm, generowany będzie sygnał
ciągły.
Wyłączanie
Układ można wyłączyć, naciskając
przycisk r.
Dioda kontrolna w przycisku zgaśnie, a na wyświetlaczu informacyjnymkierowcy pojawi się komunikat Układ
czujników parkowania wyłączony .

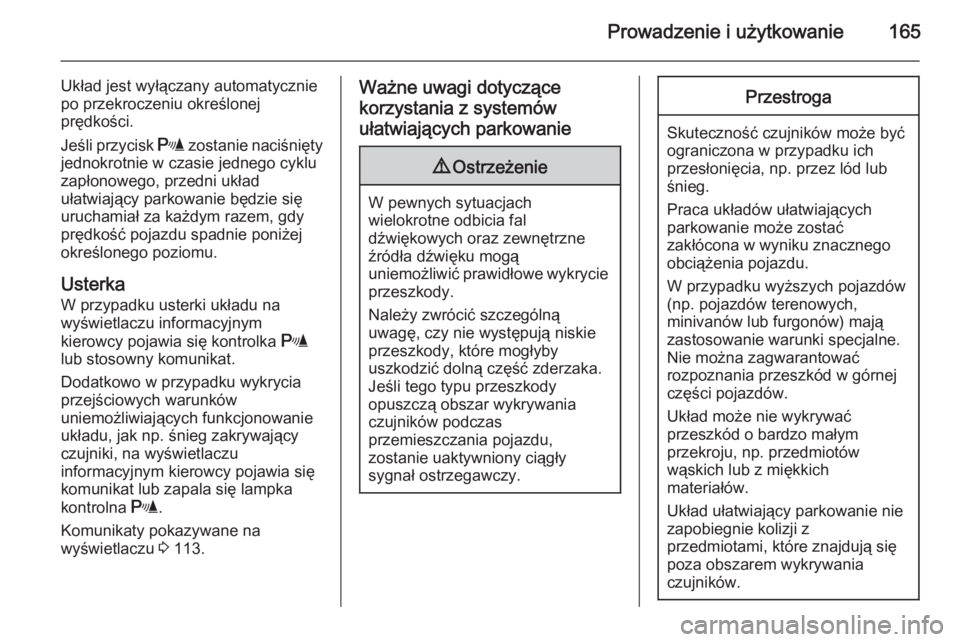

Prowadzenie i użytkowanie165
Układ jest wyłączany automatycznie
po przekroczeniu określonej
prędkości.
Jeśli przycisk r zostanie naciśnięty
jednokrotnie w czasie jednego cyklu zapłonowego, przedni układ
ułatwiający parkowanie będzie się
uruchamiał za każdym razem, gdy
prędkość pojazdu spadnie poniżej
określonego poziomu.
Usterka W przypadku usterki układu na
wyświetlaczu informacyjnym
kierowcy pojawia się kontrolka r
lub stosowny komunikat.
Dodatkowo w przypadku wykrycia
przejściowych warunków
uniemożliwiających funkcjonowanie
układu, jak np. śnieg zakrywający
czujniki, na wyświetlaczu
informacyjnym kierowcy pojawia się
komunikat lub zapala się lampka
kontrolna r.
Komunikaty pokazywane na
wyświetlaczu 3 113.Ważne uwagi dotyczące
korzystania z systemów ułatwiających parkowanie9 Ostrzeżenie
W pewnych sytuacjach
wielokrotne odbicia fal
dźwiękowych oraz zewnętrzne
źródła dźwięku mogą
uniemożliwić prawidłowe wykrycie
przeszkody.
Należy zwrócić szczególną
uwagę, czy nie występują niskie
przeszkody, które mogłyby
uszkodzić dolną część zderzaka.
Jeśli tego typu przeszkody
opuszczą obszar wykrywania
czujników podczas
przemieszczania pojazdu,
zostanie uaktywniony ciągły
sygnał ostrzegawczy.
Przestroga
Skuteczność czujników może być
ograniczona w przypadku ich
przesłonięcia, np. przez lód lub
śnieg.
Praca układów ułatwiających
parkowanie może zostać
zakłócona w wyniku znacznego
obciążenia pojazdu.
W przypadku wyższych pojazdów
(np. pojazdów terenowych,
minivanów lub furgonów) mają
zastosowanie warunki specjalne.
Nie można zagwarantować
rozpoznania przeszkód w górnej
części pojazdów.
Układ może nie wykrywać
przeszkód o bardzo małym
przekroju, np. przedmiotów
wąskich lub z miękkich
materiałów.
Układ ułatwiający parkowanie nie
zapobiegnie kolizji z
przedmiotami, które znajdują się
poza obszarem wykrywania
czujników.

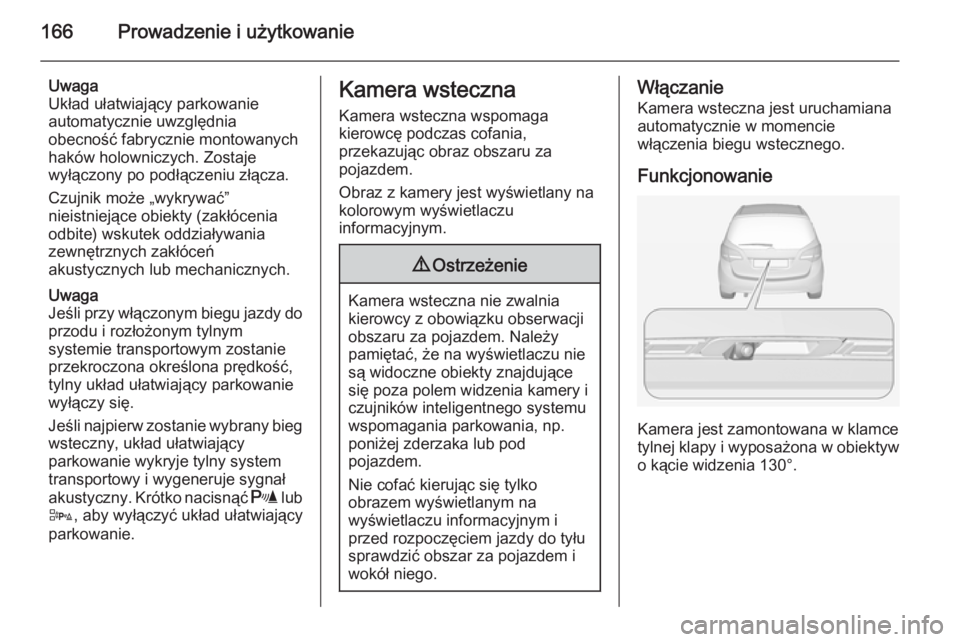

166Prowadzenie i użytkowanie
Uwaga
Układ ułatwiający parkowanie
automatycznie uwzględnia
obecność fabrycznie montowanych
haków holowniczych. Zostaje
wyłączony po podłączeniu złącza.
Czujnik może „wykrywać”
nieistniejące obiekty (zakłócenia
odbite) wskutek oddziaływania
zewnętrznych zakłóceń
akustycznych lub mechanicznych.
Uwaga
Jeśli przy włączonym biegu jazdy do
przodu i rozłożonym tylnym
systemie transportowym zostanie
przekroczona określona prędkość,
tylny układ ułatwiający parkowanie
wyłączy się.
Jeśli najpierw zostanie wybrany bieg wsteczny, układ ułatwiający
parkowanie wykryje tylny system
transportowy i wygeneruje sygnał
akustyczny. Krótko nacisnąć r lub
D , aby wyłączyć układ ułatwiający
parkowanie.Kamera wsteczna
Kamera wsteczna wspomaga
kierowcę podczas cofania,
przekazując obraz obszaru za
pojazdem.
Obraz z kamery jest wyświetlany na kolorowym wyświetlaczu
informacyjnym.9 Ostrzeżenie
Kamera wsteczna nie zwalnia
kierowcy z obowiązku obserwacji
obszaru za pojazdem. Należy
pamiętać, że na wyświetlaczu nie
są widoczne obiekty znajdujące
się poza polem widzenia kamery i
czujników inteligentnego systemu
wspomagania parkowania, np.
poniżej zderzaka lub pod
pojazdem.
Nie cofać kierując się tylko
obrazem wyświetlanym na
wyświetlaczu informacyjnym i
przed rozpoczęciem jazdy do tyłu
sprawdzić obszar za pojazdem i
wokół niego.
Włączanie
Kamera wsteczna jest uruchamiana
automatycznie w momencie
włączenia biegu wstecznego.
Funkcjonowanie
Kamera jest zamontowana w klamce
tylnej klapy i wyposażona w obiektyw
o kącie widzenia 130°.
