2014.5 OPEL MERIVA Instrukcja obsługi (in Polish)

Wskaźniki i przyrządy103
Lampka świeci przy włączonym
silniku
Wystąpiła usterka w układzie kontroli
emisji spalin. Może nastąpić
przekroczenie dopuszczalnych norm
emisji spalin. Należy niezwłocznie
skorzystać z pomocy warsztatu.
Lampka miga przy włączonymsilniku
Wystąpiła usterka grożąca
uszkodzeniem katalizatora. Do czasu
zgaśnięcia lampki należy unikać
silnego wciskania pedału
przyspieszenia. Należy niezwłocznie
skorzystać z pomocy warsztatu.
Wskaźnik wymaganego
przeglądu
Lampka g świeci w kolorze żółtym.
Ponadto wyświetlany jest komunikat
lub kod ostrzegawczy.
Samochód wymaga serwisowania.
Należy skorzystać z pomocy
warsztatu.Komunikaty pokazywane na
wyświetlaczu 3 113.
Układ hamulcowy i
sprzęgłowy
Poziom płynu hamulcowego i
sprzęgłowego Lampka R świeci w kolorze
czerwonym.
Poziom płynu hamulcowego i
sprzęgłowego jest za niski 3 186.9 Ostrzeżenie
Zatrzymać samochód i pod
żadnym pozorem nie
kontynuować jazdy. Należy
zwrócić się do warsztatu.
Nacisnąć pedał
Lampka - świeci lub miga w kolorze
żółtym.
Lampka świeci
Wymagane jest wciśnięcie pedału
hamulca w celu zwolnienia hamulca
postojowego sterowanego
elektrycznie 3 158.
Wymagane jest wciśnięcie pedału
sprzęgła w celu uruchomienia silnika. System stop-start 3 148.
Lampka miga
Wymagane jest wciśnięcie pedału
sprzęgła w celu uruchomienia silnika
3 147.
Hamulec postojowy
sterowany elektrycznie Lampka m świeci lub miga w kolorze
czerwonym.
Lampka świeci
Hamulec postojowy sterowany
elektrycznie jest włączony 3 158.

104Wskaźniki i przyrządy
Lampka migaHamulec postojowy sterowany
elektrycznie nie jest w pełni włączony
lub jest zwolniony. Należy podjąć
próbę usunięcia błędu układu:
włączyć zapłon, wcisnąć pedał
hamulca, wyłączyć, a następnie
włączyć hamulec postojowy
sterowany elektrycznie. Jeśli lampka
m nadal miga, nie można
kontynuować jazdy – skorzystać z
pomocy warsztatu.
Usterka hamulca
postojowego sterowanego
elektrycznie Lampka j świeci lub miga w kolorze
żółtym.
Lampka świeci
Hamulec postojowy sterowany
elektrycznie funkcjonuje ze
zmniejszoną wydajnością 3 158.Lampka miga
Hamulec postojowy sterowany
elektrycznie jest w trybie
serwisowym. W celu wyzerowania
błędu zatrzymać samochód, włączyć
i wyłączyć hamulec postojowy
sterowany elektrycznie.9 Ostrzeżenie
Przyczynę usterki należy
niezwłocznie usunąć w serwisie.
Układ ABS
Lampka u świeci w kolorze żółtym.
Lampka świeci się przez kilka sekund
po włączeniu zapłonu. Gdy lampka
zgaśnie, układ jest gotowy do
działania.
Jeśli lampka po kilku sekundach nie
zgaśnie lub zaświeci się podczas jazdy, w układzie ABS wystąpiła
usterka. Układ hamulcowy działa
nadal, jednak bez układu
przeciwdziałającego blokowaniu kół
podczas hamowania.
Układ ABS 3 158.
Zmiana biegu na wyższy
Lampka [ zapala się na zielono lub
zostaje wyświetlona w postaci
symbolu na górnym wyświetlaczu
informacyjnym kierowcy, gdy
zalecana jest zmiana biegu na
wyższy w celu obniżenia zużycia
paliwa.
Wspomaganie układu
kierowniczego o
regulowanej sile
Lampka c świeci w kolorze żółtym.
Usterka w układzie regulacji siły
wspomagania. Może to spowodować
nadmierną lub obniżoną siłę
wspomagania układu kierowniczego.
Należy zwrócić się do warsztatu.
System stop-start 3 148.
Ultradźwiękowy układ
ułatwiający parkowanie
Lampka r świeci w kolorze żółtym.
Wystąpiła usterka w układzie

Wskaźniki i przyrządy105
LUB
Czujniki są zabrudzone, oblodzone
lub pokryte śniegiem
LUB
Zewnętrzne źródła ultradźwięków
zakłócają pracę układu. Po usunięciu źródła zakłóceń układ będzie działałw normalny sposób.
Przyczynę usterki układu należy
usunąć w warsztacie.
Ultradźwiękowy układ ułatwiający
parkowanie 3 164.
Układ stabilizacji toru jazdy
wyłączony
Lampka n świeci w kolorze żółtym.
Układ jest wyłączony.
Elektroniczny układ
stabilizacji toru jazdy i
kontroli trakcji
Lampka b świeci lub miga w kolorze
żółtym.Lampka świeci
W układzie występuje usterka.
Możliwe jest kontynuowanie jazdy,
jednak w zależności od stanu
nawierzchni drogi stabilność
samochodu może ulec pogorszeniu.
Przyczynę usterki należy usunąć w
warsztacie.
Lampka miga Układ uaktywnił się. Może nastąpić
redukcja mocy silnika i lekkie
wyhamowanie samochodu.
Układ stabilizacji toru jazdy 3 161,
układ kontroli trakcji 3 160.
Układ kontroli trakcji
wyłączony
Lampka k świeci w kolorze żółtym.
Układ jest wyłączony.
Podgrzewanie wstępne
silnika Lampka ! świeci w kolorze żółtym.Włączone jest podgrzewanie
wstępne. Układ ten włącza się, tylko
gdy temperatura powietrza na
zewnątrz jest niska.
Filtr cząstek stałych przy
silniku wysokoprężnym
Lampka % świeci lub miga w kolorze
żółtym.
Filtr cząstek stałych wymaga
czyszczenia.
Kontynuować jazdę, aż wskaźnik %
zgaśnie. W miarę możliwości
uważać, aby prędkość obrotowa
silnika nie spadła poniżej wartości
2000 obr./min.
Lampka świeci
Filtr cząstek stałych jest pełny. Jak najszybciej przeprowadzić procedurę
czyszczenia.

106Wskaźniki i przyrządy
Lampka migaOsiągnięty został maksymalny
poziom napełnienia filtra. Jak
najszybciej przeprowadzić procedurę
czyszczenia, aby uniknąć
uszkodzenia silnika.
Filtr cząstek stałych przy silniku
wysokoprężnym 3 152.
System stop-start 3 148.
Układ wykrywania spadku
ciśnienia w oponach
Lampka w świeci lub miga w kolorze
żółtym.
Lampka świeci Wykryto spadek ciśnienia w oponie.
Należy wtedy natychmiast zatrzymać
samochód i sprawdzić ciśnienie w
oponach.
Lampka miga Wystąpiła usterka w układzie. Należyzwrócić się do warsztatu.
Układ wykrywania spadku ciśnienia w oponach 3 210.Ciśnienie oleju silnikowego
Lampka I świeci w kolorze
czerwonym.
Lampka zapala się po włączeniu
zapłonu i gaśnie krótko po
uruchomieniu silnika.
Lampka świeci przy włączonym
silnikuPrzestroga
Mogło nastąpić przerwanie smarowania silnika. Grozi to
zatarciem silnika i/lub
zablokowaniem kół napędzanych.
1. Wcisnąć pedał sprzęgła.
2. Ustawić dźwignię zmiany biegów w położeniu neutralnym (lub w
położeniu N).
3. Jak najszybciej zjechać z drogi, nie powodując zakłócenia ruchu
drogowego.
4. Wyłączyć zapłon.
9 Ostrzeżenie
Przy wyłączonym silniku
hamowanie oraz obracanie
kierownicą wymaga znacznie
większej siły. Uruchomienie
funkcji Autostop nie powoduje
wyłączenia modułu
serwomechanizmu hamulca.
Nie wyjmować kluczyka z
wyłącznika zapłonu przed
zatrzymaniem pojazdu, ponieważ
mogłoby to spowodować
nieoczekiwane zablokowanie
kierownicy.
Przed zwróceniem się do warsztatu
należy sprawdzić poziom oleju
silnikowego 3 184.
Niski poziom paliwa Lampka i świeci lub miga w kolorze
żółtym.
Lampka świeci Poziom paliwa w zbiorniku jest zbyt
niski.

Wskaźniki i przyrządy107
Ponadto w samochodach
wyposażonych w wyświetlacz górny
pojawia się komunikat ostrzegawczy.
Lampka miga Paliwo na wyczerpaniu. Niezwłocznie
zatankować. Nie wolno dopuszczać
do całkowitego opróżnienia zbiornika
paliwa!
Ponadto w samochodach
wyposażonych w wyświetlacz
środkowy i górny pojawia się
komunikat ostrzegawczy.
Katalizator 3 153.
Odpowietrzanie układu paliwowego
silnika wysokoprężnego 3 189.
Immobilizer
Lampka d miga w kolorze żółtym.
Usterka układu immobilizera. Nie
można uruchomić silnika.
Ograniczona moc silnika Lampka # świeci w kolorze żółtym.
Moc silnika jest obniżona. Należy zwrócić się do warsztatu.Światła zewnętrzne
Lampka 8 świeci w kolorze
zielonym.
Włączone są światła zewnętrzne
3 124.
Światła drogowe
Lampka C świeci w kolorze
niebieskim.
Lampka świeci, gdy włączone są
światła drogowe oraz przy
uaktywnianiu sygnału świetlnego
3 125.
System adaptacyjnego
oświetlenia drogi Lampka f świeci lub miga w kolorze
żółtym.
Lampka świeci
Wystąpiła usterka w układzie.
Należy skorzystać z pomocy
warsztatu.Lampka miga
Układ jest ustawiony na symetryczne światła mijania.
Po włączeniu zapłonu lampka
kontrolna f miga przez ok. 4 sekundy,
przypominając kierowcy, że światła
zostały przystosowane do jazdy za
granicą 3 126.
Automatyczne sterowanie światłami 3 125.
Światła przeciwmgielne
Lampka > świeci w kolorze
zielonym.
Włączone są przednie światła
przeciwmgielne 3 129.
Tylne światło
przeciwmgielne
Lampka r świeci w kolorze żółtym.
Włączone jest tylne światło
przeciwmgielne 3 129.

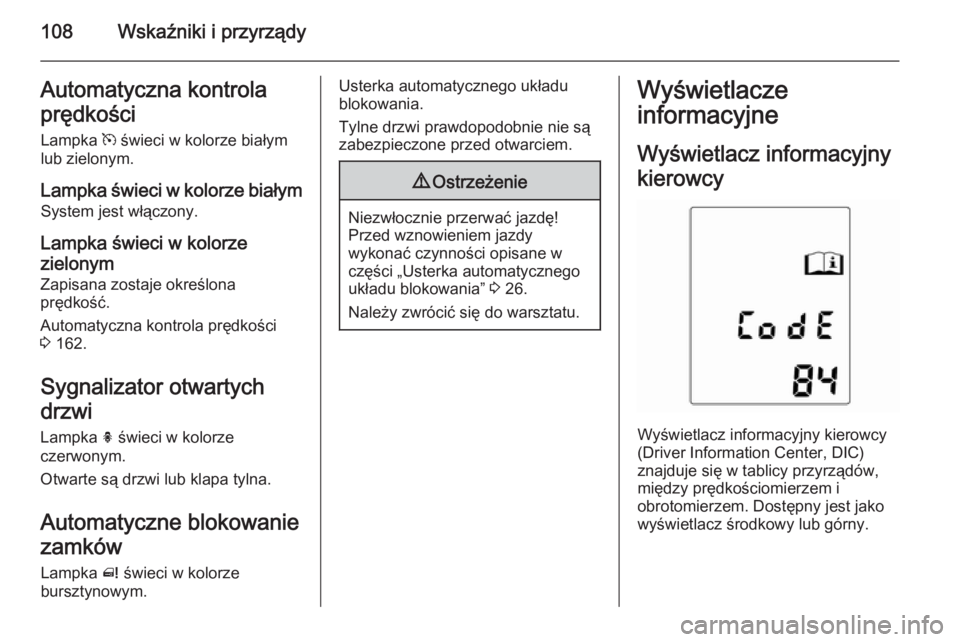

108Wskaźniki i przyrządyAutomatyczna kontrola
prędkości Lampka m świeci w kolorze białym
lub zielonym.
Lampka świeci w kolorze białym System jest włączony.
Lampka świeci w kolorze zielonym
Zapisana zostaje określona
prędkość.
Automatyczna kontrola prędkości
3 162.
Sygnalizator otwartych
drzwi
Lampka h świeci w kolorze
czerwonym.
Otwarte są drzwi lub klapa tylna.
Automatyczne blokowanie
zamków Lampka ^ świeci w kolorze
bursztynowym.Usterka automatycznego układu
blokowania.
Tylne drzwi prawdopodobnie nie są
zabezpieczone przed otwarciem.9 Ostrzeżenie
Niezwłocznie przerwać jazdę!
Przed wznowieniem jazdy
wykonać czynności opisane w
części „Usterka automatycznego
układu blokowania” 3 26.
Należy zwrócić się do warsztatu.
Wyświetlacze
informacyjne
Wyświetlacz informacyjny
kierowcy
Wyświetlacz informacyjny kierowcy
(Driver Information Center, DIC)
znajduje się w tablicy przyrządów,
między prędkościomierzem i
obrotomierzem. Dostępny jest jako wyświetlacz środkowy lub górny.

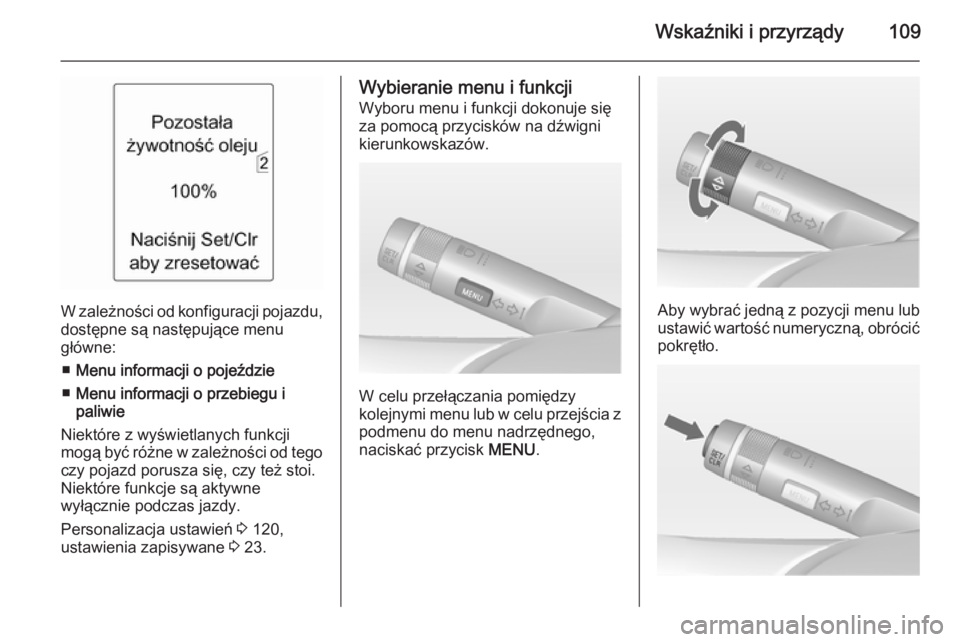

Wskaźniki i przyrządy109
W zależności od konfiguracji pojazdu,
dostępne są następujące menu
główne:
■ Menu informacji o pojeździe
■ Menu informacji o przebiegu i
paliwie
Niektóre z wyświetlanych funkcji
mogą być różne w zależności od tego czy pojazd porusza się, czy też stoi.
Niektóre funkcje są aktywne
wyłącznie podczas jazdy.
Personalizacja ustawień 3 120,
ustawienia zapisywane 3 23.
Wybieranie menu i funkcji
Wyboru menu i funkcji dokonuje się
za pomocą przycisków na dźwigni
kierunkowskazów.
W celu przełączania pomiędzy
kolejnymi menu lub w celu przejścia z
podmenu do menu nadrzędnego,
naciskać przycisk MENU.
Aby wybrać jedną z pozycji menu lub
ustawić wartość numeryczną, obrócić pokrętło.

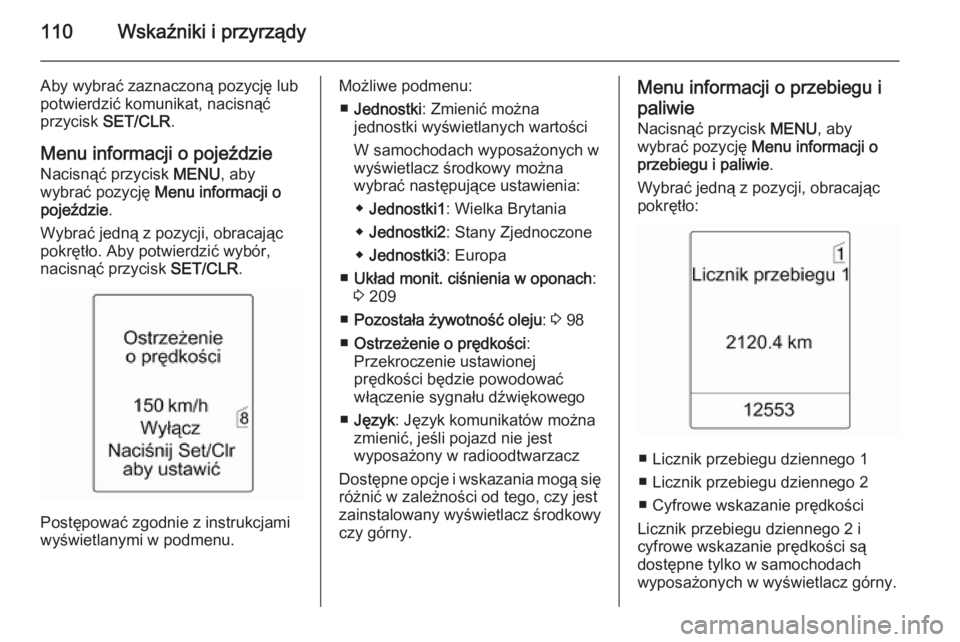

110Wskaźniki i przyrządy
Aby wybrać zaznaczoną pozycję lub
potwierdzić komunikat, nacisnąć
przycisk SET/CLR .
Menu informacji o pojeździe
Nacisnąć przycisk MENU, aby
wybrać pozycję Menu informacji o
pojeździe .
Wybrać jedną z pozycji, obracając
pokrętło. Aby potwierdzić wybór,
nacisnąć przycisk SET/CLR.
Postępować zgodnie z instrukcjami
wyświetlanymi w podmenu.
Możliwe podmenu:
■ Jednostki : Zmienić można
jednostki wyświetlanych wartości
W samochodach wyposażonych w
wyświetlacz środkowy można
wybrać następujące ustawienia:
◆ Jednostki1 : Wielka Brytania
◆ Jednostki2 : Stany Zjednoczone
◆ Jednostki3 : Europa
■ Układ monit. ciśnienia w oponach :
3 209
■ Pozostała żywotność oleju : 3 98
■ Ostrzeżenie o prędkości :
Przekroczenie ustawionej
prędkości będzie powodować
włączenie sygnału dźwiękowego
■ Język : Język komunikatów można
zmienić, jeśli pojazd nie jest
wyposażony w radioodtwarzacz
Dostępne opcje i wskazania mogą się różnić w zależności od tego, czy jest
zainstalowany wyświetlacz środkowy
czy górny.Menu informacji o przebiegu i
paliwie
Nacisnąć przycisk MENU, aby
wybrać pozycję Menu informacji o
przebiegu i paliwie .
Wybrać jedną z pozycji, obracając
pokrętło:
■ Licznik przebiegu dziennego 1
■ Licznik przebiegu dziennego 2
■ Cyfrowe wskazanie prędkości
Licznik przebiegu dziennego 2 i
cyfrowe wskazanie prędkości są
dostępne tylko w samochodach
wyposażonych w wyświetlacz górny.
