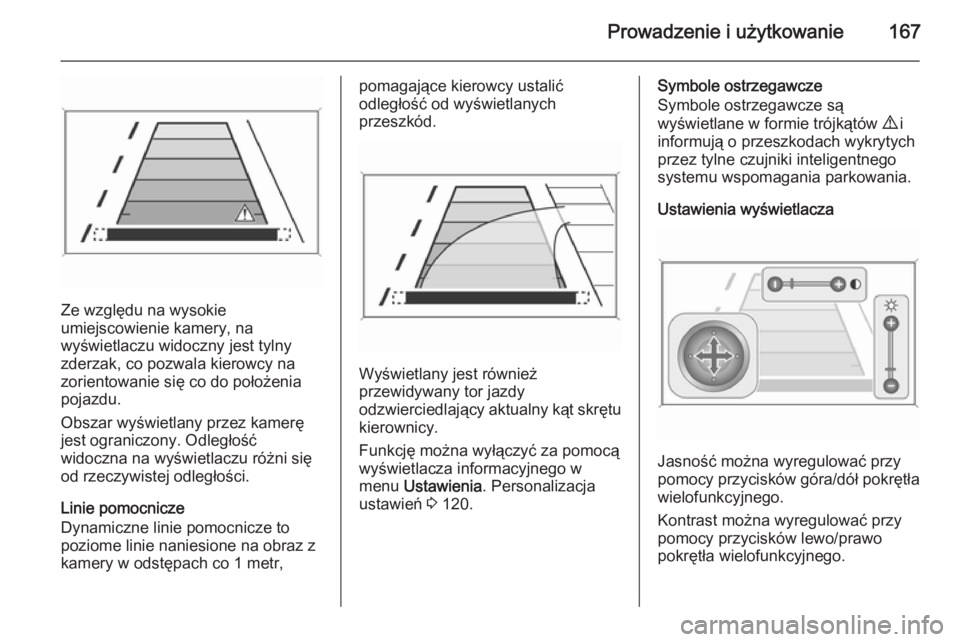

Prowadzenie i użytkowanie167
Ze względu na wysokie
umiejscowienie kamery, na
wyświetlaczu widoczny jest tylny
zderzak, co pozwala kierowcy na
zorientowanie się co do położenia pojazdu.
Obszar wyświetlany przez kamerę
jest ograniczony. Odległość
widoczna na wyświetlaczu różni się
od rzeczywistej odległości.
Linie pomocnicze
Dynamiczne linie pomocnicze to
poziome linie naniesione na obraz z
kamery w odstępach co 1 metr,
pomagające kierowcy ustalić
odległość od wyświetlanych
przeszkód.
Wyświetlany jest również
przewidywany tor jazdy
odzwierciedlający aktualny kąt skrętu
kierownicy.
Funkcję można wyłączyć za pomocą wyświetlacza informacyjnego w
menu Ustawienia . Personalizacja
ustawień 3 120.
Symbole ostrzegawcze
Symbole ostrzegawcze są
wyświetlane w formie trójkątów 9 i
informują o przeszkodach wykrytych
przez tylne czujniki inteligentnego
systemu wspomagania parkowania.
Ustawienia wyświetlacza
Jasność można wyregulować przy
pomocy przycisków góra/dół pokrętła
wielofunkcyjnego.
Kontrast można wyregulować przy
pomocy przycisków lewo/prawo
pokrętła wielofunkcyjnego.

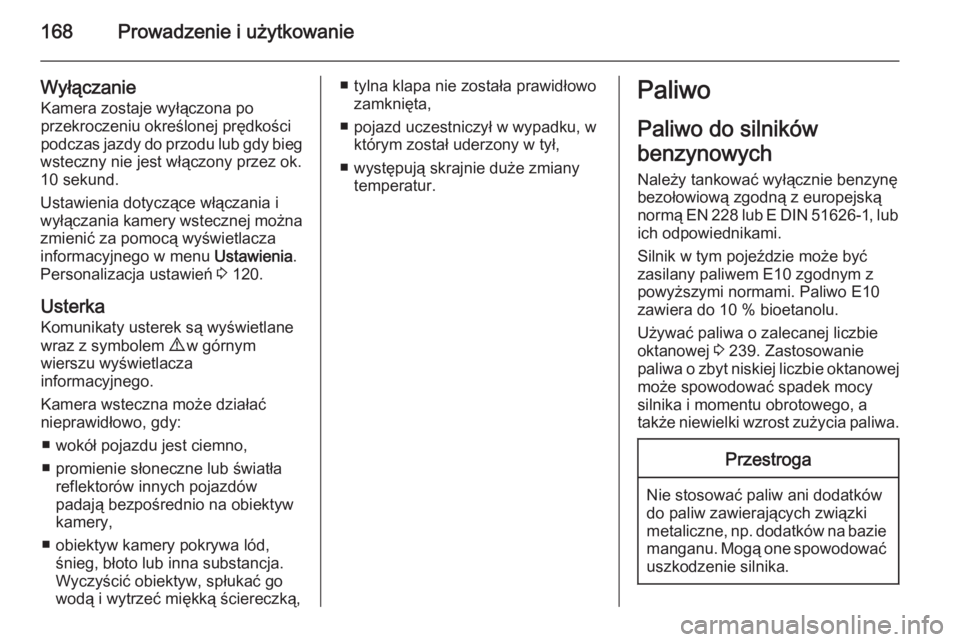

168Prowadzenie i użytkowanie
Wyłączanie
Kamera zostaje wyłączona po
przekroczeniu określonej prędkości
podczas jazdy do przodu lub gdy bieg
wsteczny nie jest włączony przez ok.
10 sekund.
Ustawienia dotyczące włączania i
wyłączania kamery wstecznej można
zmienić za pomocą wyświetlacza
informacyjnego w menu Ustawienia.
Personalizacja ustawień 3 120.
Usterka Komunikaty usterek są wyświetlane
wraz z symbolem 9 w górnym
wierszu wyświetlacza
informacyjnego.
Kamera wsteczna może działać
nieprawidłowo, gdy:
■ wokół pojazdu jest ciemno,
■ promienie słoneczne lub światła reflektorów innych pojazdów
padają bezpośrednio na obiektyw
kamery,
■ obiektyw kamery pokrywa lód, śnieg, błoto lub inna substancja.Wyczyścić obiektyw, spłukać go
wodą i wytrzeć miękką ściereczką,■ tylna klapa nie została prawidłowo zamknięta,
■ pojazd uczestniczył w wypadku, w którym został uderzony w tył,
■ występują skrajnie duże zmiany temperatur.Paliwo
Paliwo do silników
benzynowych
Należy tankować wyłącznie benzynę
bezołowiową zgodną z europejską
normą EN 228 lub E DIN 51626-1, lub ich odpowiednikami.
Silnik w tym pojeździe może być
zasilany paliwem E10 zgodnym z
powyższymi normami. Paliwo E10
zawiera do 10 % bioetanolu.
Używać paliwa o zalecanej liczbie
oktanowej 3 239. Zastosowanie
paliwa o zbyt niskiej liczbie oktanowej może spowodować spadek mocysilnika i momentu obrotowego, a
także niewielki wzrost zużycia paliwa.Przestroga
Nie stosować paliw ani dodatków
do paliw zawierających związki
metaliczne, np. dodatków na bazie manganu. Mogą one spowodować
uszkodzenie silnika.

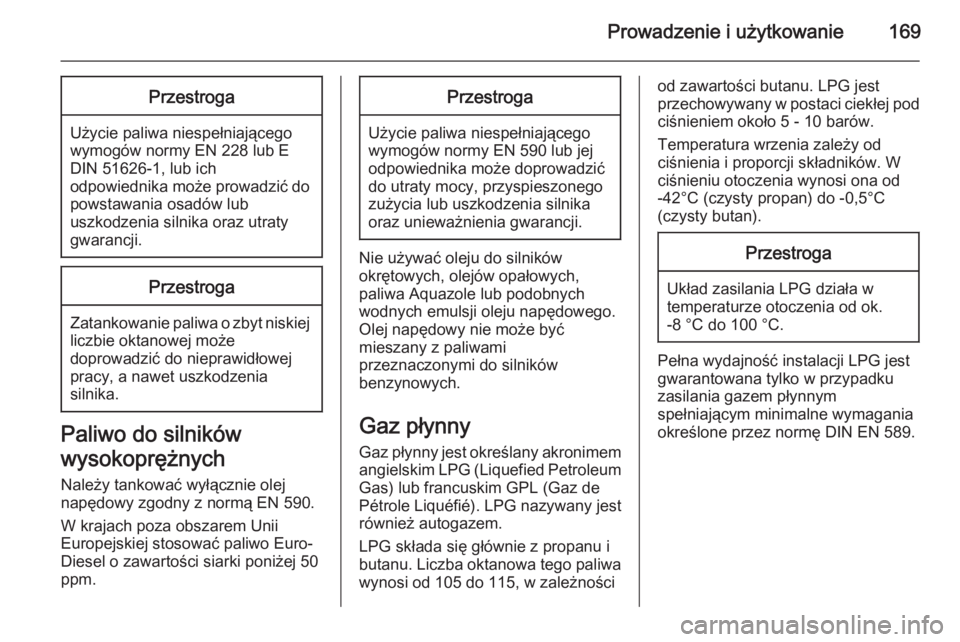

Prowadzenie i użytkowanie169Przestroga
Użycie paliwa niespełniającego
wymogów normy EN 228 lub E
DIN 51626-1, lub ich
odpowiednika może prowadzić do powstawania osadów lub
uszkodzenia silnika oraz utraty
gwarancji.
Przestroga
Zatankowanie paliwa o zbyt niskiej liczbie oktanowej może
doprowadzić do nieprawidłowej
pracy, a nawet uszkodzenia
silnika.
Paliwo do silników
wysokoprężnych Należy tankować wyłącznie olej
napędowy zgodny z normą EN 590.
W krajach poza obszarem Unii
Europejskiej stosować paliwo Euro-
Diesel o zawartości siarki poniżej 50
ppm.
Przestroga
Użycie paliwa niespełniającego
wymogów normy EN 590 lub jej odpowiednika może doprowadzić
do utraty mocy, przyspieszonego
zużycia lub uszkodzenia silnika
oraz unieważnienia gwarancji.
Nie używać oleju do silników
okrętowych, olejów opałowych,
paliwa Aquazole lub podobnych
wodnych emulsji oleju napędowego. Olej napędowy nie może być
mieszany z paliwami
przeznaczonymi do silników
benzynowych.
Gaz płynny Gaz płynny jest określany akronimem angielskim LPG (Liquefied Petroleum
Gas) lub francuskim GPL (Gaz de
Pétrole Liquéfié). LPG nazywany jest również autogazem.
LPG składa się głównie z propanu i
butanu. Liczba oktanowa tego paliwa
wynosi od 105 do 115, w zależności
od zawartości butanu. LPG jest
przechowywany w postaci ciekłej pod ciśnieniem około 5 - 10 barów.
Temperatura wrzenia zależy od
ciśnienia i proporcji składników. W
ciśnieniu otoczenia wynosi ona od
-42°C (czysty propan) do -0,5°C
(czysty butan).Przestroga
Układ zasilania LPG działa w
temperaturze otoczenia od ok.
-8 °C do 100 °C.
Pełna wydajność instalacji LPG jest
gwarantowana tylko w przypadku
zasilania gazem płynnym
spełniającym minimalne wymagania
określone przez normę DIN EN 589.

170Prowadzenie i użytkowanie
Przełącznik wyboru paliwa
Naciśnięcie przycisku LPG powoduje
przełączenie między zasilaniem
benzyną a zasilaniem gazem
płynnym, pod warunkiem że zostały
osiągnięte wymagane parametry
(temperatura płynu chłodzącego,
temperatura gazu i minimalna
prędkość obrotowa silnika). Warunki
umożliwiające przełączenie na
zasilanie gazem płynnym są
zazwyczaj spełnione po około
60 sekundach (w zależności od
temperatury zewnętrznej) i
pierwszym mocniejszym wciśnięciu
pedału przyspieszenia. Aktualnie
wybrany rodzaj paliwa jest
sygnalizowany za pomocą diody
LED.1 dioda nie
świeci=zasilanie benzyną1 dioda
świeci=zasilanie gazem
płynnymlampka
kontrolna 1
miga=brak możliwości
przełączenia –
pusty zbiornik
jednego rodzaju
paliwa
W przypadku opróżnienia zbiornika
gazu płynnego zostanie
automatycznie uaktywniony tryb
zasilania silnika benzyną. Tryb ten
pozostanie aktywny do czasu
wyłączenia zapłonu.
Przynajmniej raz na pół roku należy
zużyć na tyle dużo benzyny w
zbiorniku, aby zaświeciła się lampka
kontrolna i, a następnie
zatankować pojazd. Umożliwi to
utrzymanie odpowiedniej jakości
paliwa w zbiorniku i zapewni
prawidłowe działanie układu zasilania
benzyną.
W regularnych odstępach czasu należy całkowicie napełniać zbiornik
benzyny, aby zapobiec jego korozji.
Usterki i środki zaradcze
Jeśli nie można włączyć trybu
zasilania gazem, sprawdzić
następujące elementy:
■ Czy w zbiorniku znajduje się dostatecznie dużo gazu płynnego?
■ Czy poziom benzyny w zbiorniku jest wystarczający, aby umożliwić
rozruch?
Przy ekstremalnych temperaturach i
określonym składzie gazu w zbiorniku przełączenie z zasilania benzyną na
zasilanie gazem płynnym może trwać
nieco dłużej.
W sytuacjach nadzwyczajnych może
również nastąpić przełączenie z
powrotem na zasilanie benzyną, jeśli
nie są spełnione minimalne
wymagania dla trybu zasilania
gazem.
W przypadku wszelkich innych
usterek należy skorzystać z pomocy
warsztatu.

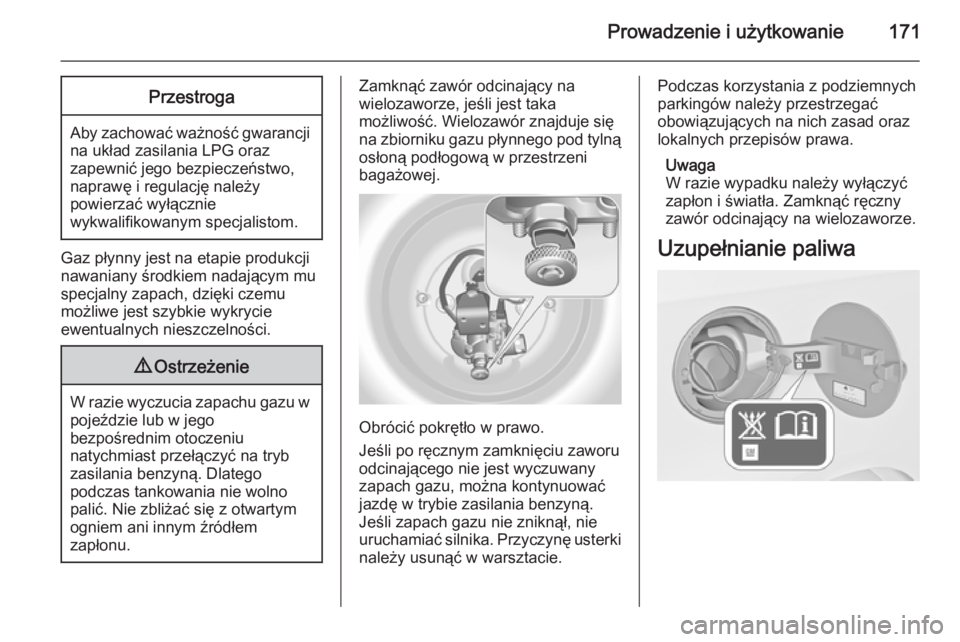

Prowadzenie i użytkowanie171Przestroga
Aby zachować ważność gwarancji
na układ zasilania LPG oraz
zapewnić jego bezpieczeństwo,
naprawę i regulację należy
powierzać wyłącznie
wykwalifikowanym specjalistom.
Gaz płynny jest na etapie produkcji
nawaniany środkiem nadającym mu specjalny zapach, dzięki czemu
możliwe jest szybkie wykrycie
ewentualnych nieszczelności.
9 Ostrzeżenie
W razie wyczucia zapachu gazu w
pojeździe lub w jego
bezpośrednim otoczeniu
natychmiast przełączyć na tryb
zasilania benzyną. Dlatego
podczas tankowania nie wolno
palić. Nie zbliżać się z otwartym
ogniem ani innym źródłem
zapłonu.
Zamknąć zawór odcinający na
wielozaworze, jeśli jest taka
możliwość. Wielozawór znajduje się
na zbiorniku gazu płynnego pod tylną osłoną podłogową w przestrzeni
bagażowej.
Obrócić pokrętło w prawo.
Jeśli po ręcznym zamknięciu zaworu
odcinającego nie jest wyczuwany
zapach gazu, można kontynuować
jazdę w trybie zasilania benzyną.
Jeśli zapach gazu nie zniknął, nie
uruchamiać silnika. Przyczynę usterki należy usunąć w warsztacie.
Podczas korzystania z podziemnych
parkingów należy przestrzegać
obowiązujących na nich zasad oraz lokalnych przepisów prawa.
Uwaga
W razie wypadku należy wyłączyć zapłon i światła. Zamknąć ręczny
zawór odcinający na wielozaworze.
Uzupełnianie paliwa

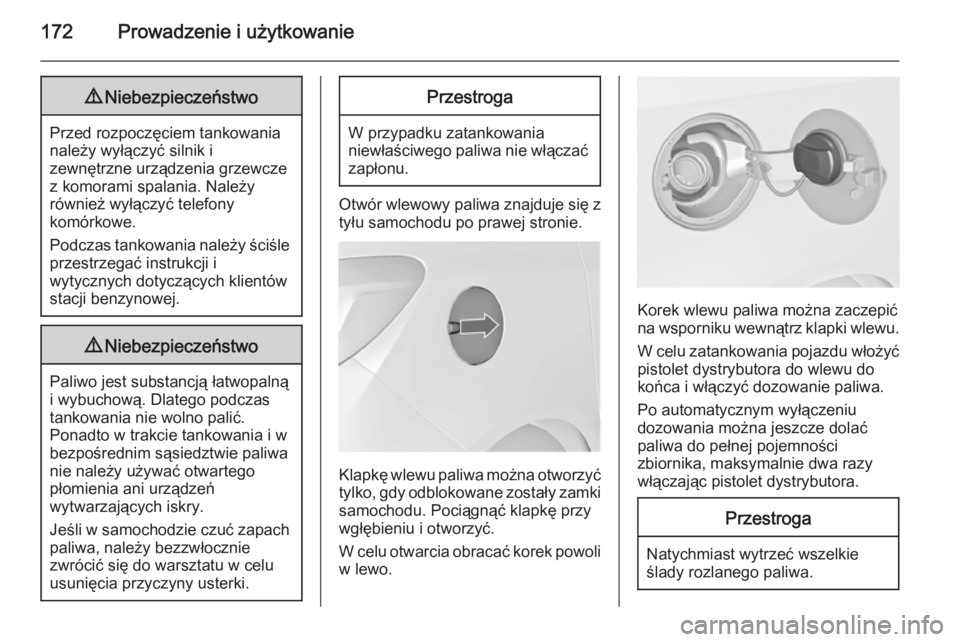

172Prowadzenie i użytkowanie9Niebezpieczeństwo
Przed rozpoczęciem tankowania
należy wyłączyć silnik i
zewnętrzne urządzenia grzewcze
z komorami spalania. Należy
również wyłączyć telefony
komórkowe.
Podczas tankowania należy ściśle
przestrzegać instrukcji i
wytycznych dotyczących klientów
stacji benzynowej.
9 Niebezpieczeństwo
Paliwo jest substancją łatwopalną
i wybuchową. Dlatego podczas
tankowania nie wolno palić.
Ponadto w trakcie tankowania i w
bezpośrednim sąsiedztwie paliwa
nie należy używać otwartego
płomienia ani urządzeń
wytwarzających iskry.
Jeśli w samochodzie czuć zapach paliwa, należy bezzwłocznie
zwrócić się do warsztatu w celu
usunięcia przyczyny usterki.
Przestroga
W przypadku zatankowania
niewłaściwego paliwa nie włączać zapłonu.
Otwór wlewowy paliwa znajduje się ztyłu samochodu po prawej stronie.
Klapkę wlewu paliwa można otworzyć tylko, gdy odblokowane zostały zamki
samochodu. Pociągnąć klapkę przy
wgłębieniu i otworzyć.
W celu otwarcia obracać korek powoli w lewo.
Korek wlewu paliwa można zaczepić
na wsporniku wewnątrz klapki wlewu.
W celu zatankowania pojazdu włożyć pistolet dystrybutora do wlewu do
końca i włączyć dozowanie paliwa.
Po automatycznym wyłączeniu
dozowania można jeszcze dolać
paliwa do pełnej pojemności
zbiornika, maksymalnie dwa razy
włączając pistolet dystrybutora.
Przestroga
Natychmiast wytrzeć wszelkie
ślady rozlanego paliwa.

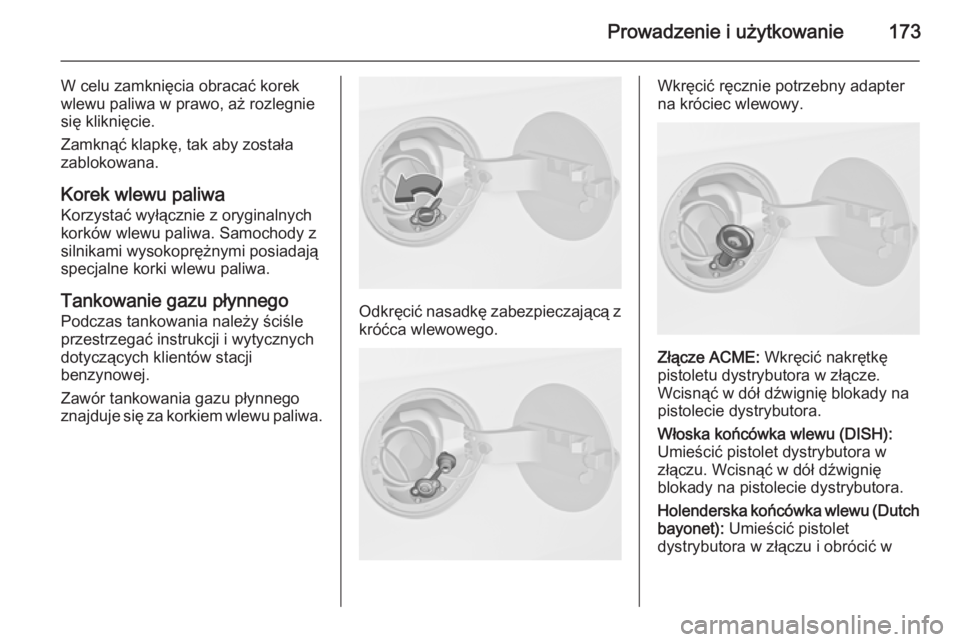

Prowadzenie i użytkowanie173
W celu zamknięcia obracać korek
wlewu paliwa w prawo, aż rozlegnie się kliknięcie.
Zamknąć klapkę, tak aby została
zablokowana.
Korek wlewu paliwa Korzystać wyłącznie z oryginalnych
korków wlewu paliwa. Samochody z
silnikami wysokoprężnymi posiadają
specjalne korki wlewu paliwa.
Tankowanie gazu płynnego
Podczas tankowania należy ściśle
przestrzegać instrukcji i wytycznych
dotyczących klientów stacji
benzynowej.
Zawór tankowania gazu płynnego
znajduje się za korkiem wlewu paliwa.
Odkręcić nasadkę zabezpieczającą z
króćca wlewowego.
Wkręcić ręcznie potrzebny adapter
na króciec wlewowy.
Złącze ACME: Wkręcić nakrętkę
pistoletu dystrybutora w złącze.
Wcisnąć w dół dźwignię blokady na pistolecie dystrybutora.
Włoska końcówka wlewu (DISH):
Umieścić pistolet dystrybutora w złączu. Wcisnąć w dół dźwignię
blokady na pistolecie dystrybutora.
Holenderska końcówka wlewu (Dutch bayonet): Umieścić pistolet
dystrybutora w złączu i obrócić w

174Prowadzenie i użytkowanie
lewo lub w prawo o jedną czwartąobrotu. Pociągnąć do końca dźwignię
blokady na pistolecie dystrybutora.
Końcówka wlewu typu EURO:
Docisnąć pistolet dystrybutora do
złącza, aż się zatrzaśnie.
Nacisnąć przycisk na dystrybutorze
gazu płynnego. Gdy zbiornik zostaje
napełniony w 80 % (maksymalny
poziom napełnienia), dystrybutor
odcina dopływ gazu lub ogranicza
jego przepływ.
Zwolnić przycisk na dystrybutorze,
aby zakończyć tankowanie. Zwolnić
dźwignię blokady i wyjąć pistolet. W momencie odłączenia pistoletu może dojść do wycieku niewielkiej ilości
gazu.
Wyjąć złącze i schować w pojeździe.
Założyć nasadkę zabezpieczającą,
aby zapobiec przedostaniu się
obcych ciał do otworu wlewowego i
instalacji LPG.9 Ostrzeżenie
Ze względu na konstrukcję
instalacji nie można uniknąć
wycieku gazu płynnego po
zwolnieniu dźwigni blokady.
Unikać wdychania.
9 Ostrzeżenie
Ze względów bezpieczeństwa
zbiornik gazu płynnego można
napełnić jedynie do poziomu 80%
jego pojemności.
Wielozawór na zbiorniku gazu
płynnego automatycznie ogranicza
ilość tankowanego gazu. Jeśli
zostanie zatankowana większa ilość,
zalecamy nie pozostawiać pojazdu
na słońcu do momentu zużycia
nadmiarowej ilości gazu.
Złącze do tankowania
Ponieważ systemy tankowania gazu
płynnego nie są ujednolicone,
konieczne może być użycie różnego
rodzaju złączy dostępnych u
sprzedawców firmy Opel lub w
autoryzowanych stacjach obsługi
firmy Opel.
Złącze ACME: Belgia, Niemcy,
Irlandia, Luksemburg, Szwajcaria
