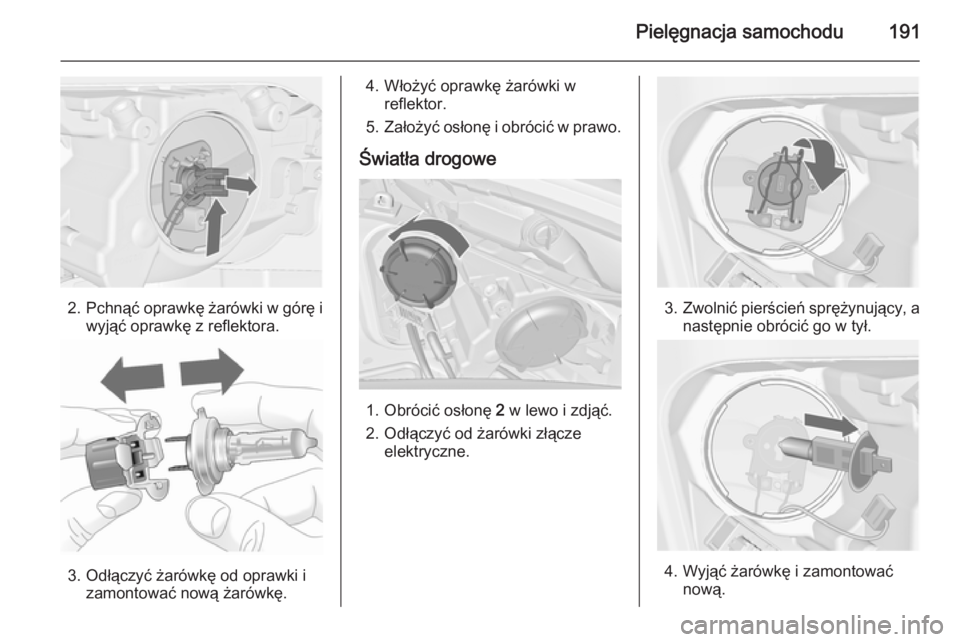

Pielęgnacja samochodu191
2.Pchnąć oprawkę żarówki w górę i
wyjąć oprawkę z reflektora.
3. Odłączyć żarówkę od oprawki i zamontować nową żarówkę.
4. Włożyć oprawkę żarówki wreflektor.
5. Założyć osłonę i obrócić w prawo.
Światła drogowe
1. Obrócić osłonę 2 w lewo i zdjąć.
2. Odłączyć od żarówki złącze elektryczne.
3.Zwolnić pierścień sprężynujący, a
następnie obrócić go w tył.
4. Wyjąć żarówkę i zamontować nową.

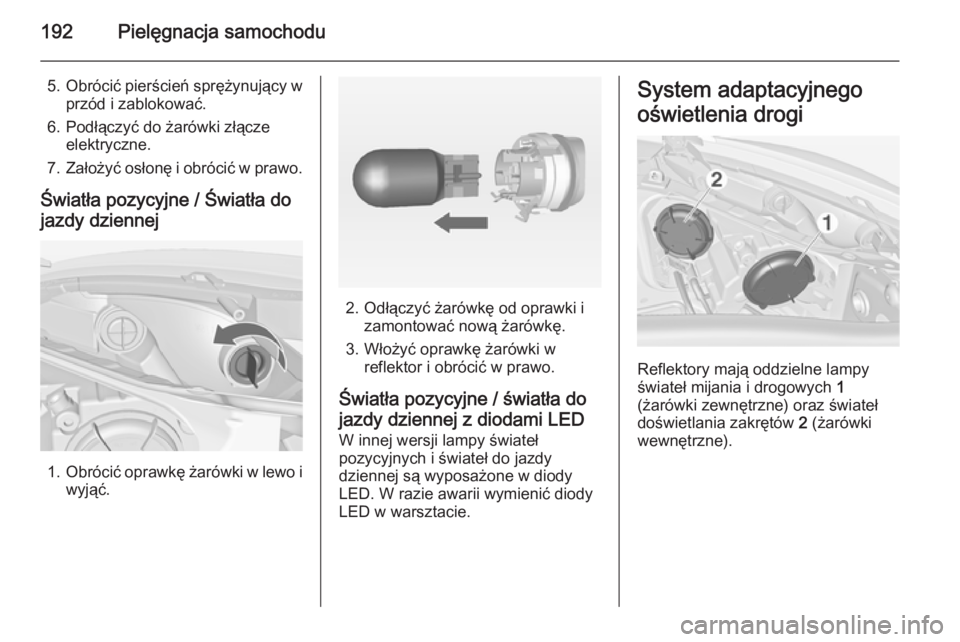

192Pielęgnacja samochodu
5.Obrócić pierścień sprężynujący w
przód i zablokować.
6. Podłączyć do żarówki złącze elektryczne.
7. Założyć osłonę i obrócić w prawo.
Światła pozycyjne / Światła do
jazdy dziennej
1. Obrócić oprawkę żarówki w lewo i
wyjąć.
2. Odłączyć żarówkę od oprawki i zamontować nową żarówkę.
3. Włożyć oprawkę żarówki w reflektor i obrócić w prawo.
Światła pozycyjne / światła do jazdy dziennej z diodami LEDW innej wersji lampy świateł
pozycyjnych i świateł do jazdy
dziennej są wyposażone w diody
LED. W razie awarii wymienić diody
LED w warsztacie.
System adaptacyjnego
oświetlenia drogi
Reflektory mają oddzielne lampy
świateł mijania i drogowych 1
(żarówki zewnętrzne) oraz świateł
doświetlania zakrętów 2 (żarówki
wewnętrzne).

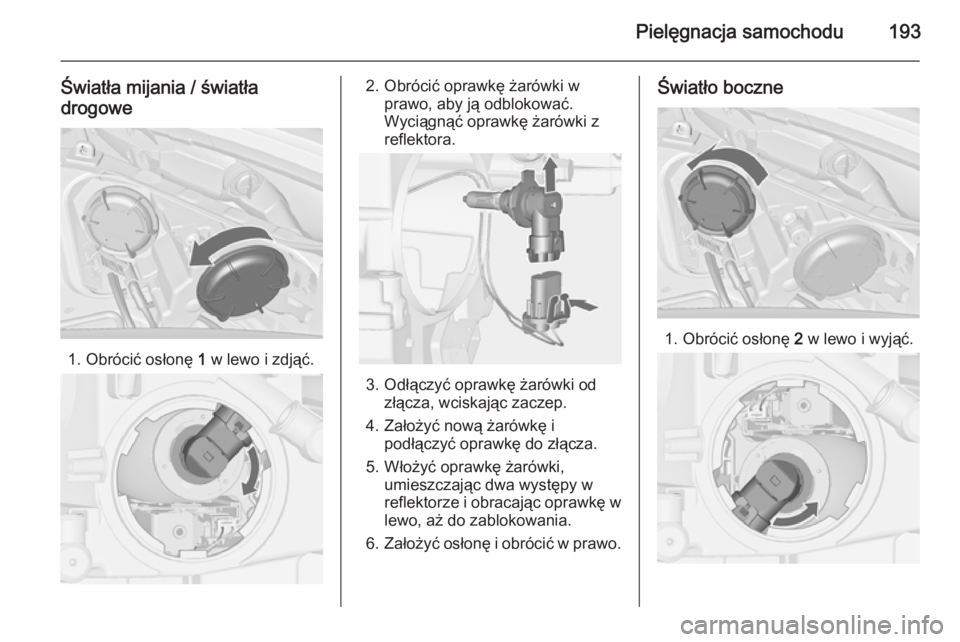

Pielęgnacja samochodu193
Światła mijania / światła
drogowe
1. Obrócić osłonę 1 w lewo i zdjąć.
2. Obrócić oprawkę żarówki w
prawo, aby ją odblokować.
Wyciągnąć oprawkę żarówki z
reflektora.
3. Odłączyć oprawkę żarówki od złącza, wciskając zaczep.
4. Założyć nową żarówkę i podłączyć oprawkę do złącza.
5. Włożyć oprawkę żarówki, umieszczając dwa występy w
reflektorze i obracając oprawkę w lewo, aż do zablokowania.
6. Założyć osłonę i obrócić w prawo.
Światło boczne
1. Obrócić osłonę 2 w lewo i wyjąć.

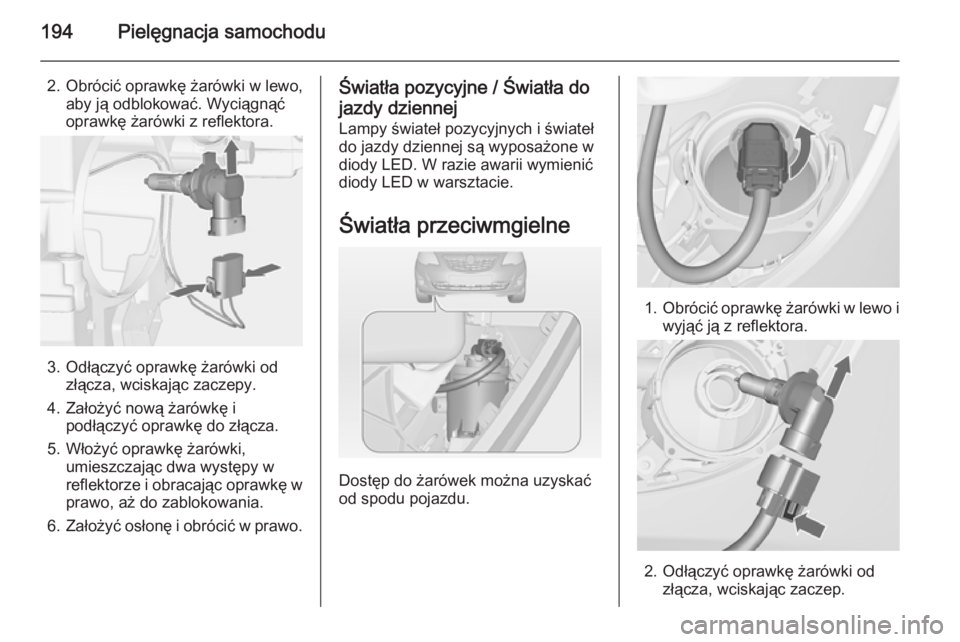

194Pielęgnacja samochodu
2. Obrócić oprawkę żarówki w lewo,aby ją odblokować. Wyciągnąć
oprawkę żarówki z reflektora.
3. Odłączyć oprawkę żarówki od złącza, wciskając zaczepy.
4. Założyć nową żarówkę i podłączyć oprawkę do złącza.
5. Włożyć oprawkę żarówki, umieszczając dwa występy w
reflektorze i obracając oprawkę w prawo, aż do zablokowania.
6. Założyć osłonę i obrócić w prawo.
Światła pozycyjne / Światła do
jazdy dziennej
Lampy świateł pozycyjnych i świateł
do jazdy dziennej są wyposażone w
diody LED. W razie awarii wymienić
diody LED w warsztacie.
Światła przeciwmgielne
Dostęp do żarówek można uzyskać
od spodu pojazdu.
1. Obrócić oprawkę żarówki w lewo i
wyjąć ją z reflektora.
2. Odłączyć oprawkę żarówki od złącza, wciskając zaczep.

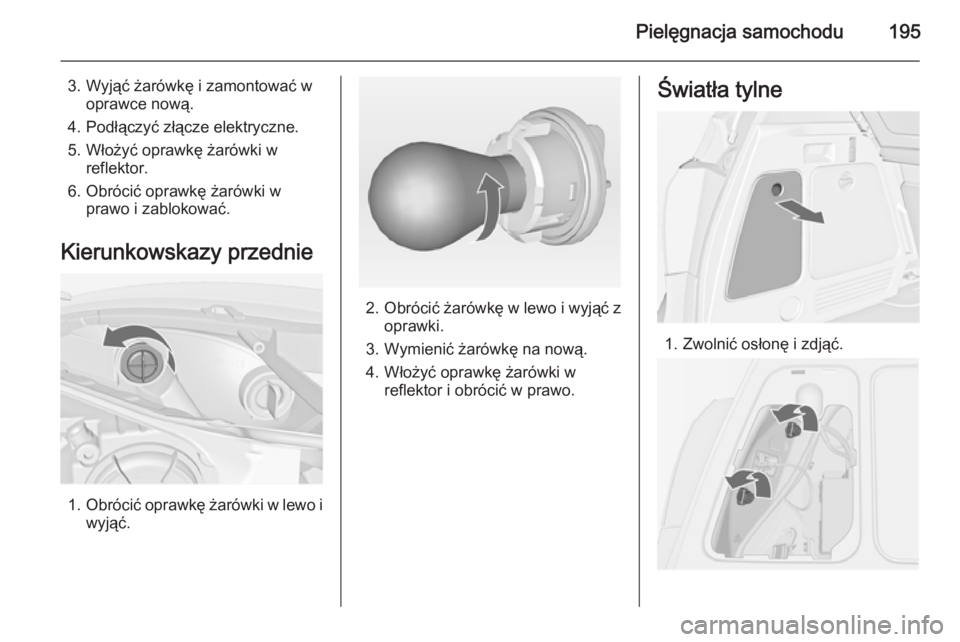

Pielęgnacja samochodu195
3. Wyjąć żarówkę i zamontować woprawce nową.
4. Podłączyć złącze elektryczne.
5. Włożyć oprawkę żarówki w reflektor.
6. Obrócić oprawkę żarówki w prawo i zablokować.
Kierunkowskazy przednie
1. Obrócić oprawkę żarówki w lewo i
wyjąć.
2. Obrócić żarówkę w lewo i wyjąć z
oprawki.
3. Wymienić żarówkę na nową.
4. Włożyć oprawkę żarówki w reflektor i obrócić w prawo.
Światła tylne
1. Zwolnić osłonę i zdjąć.

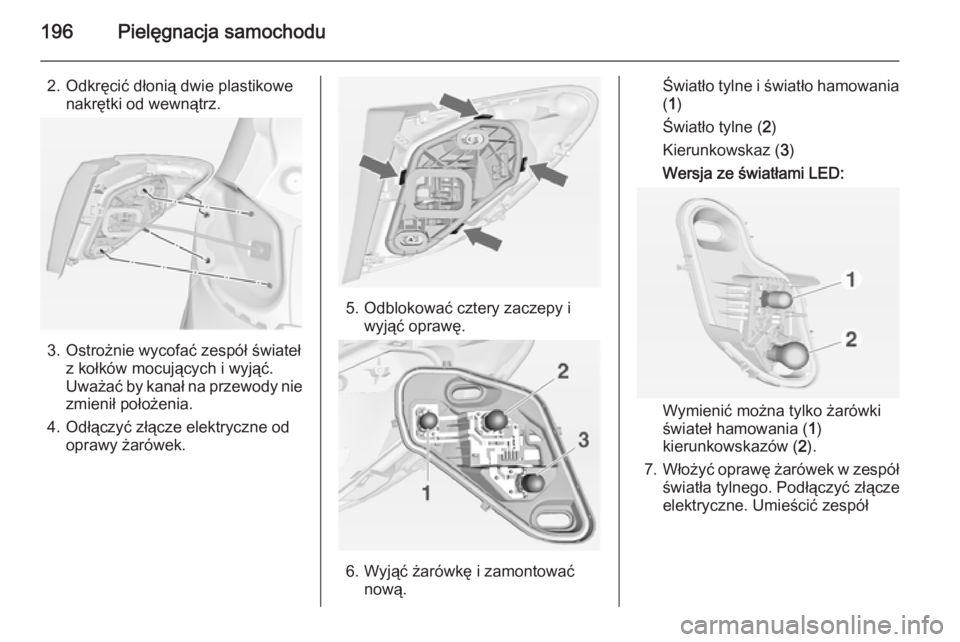

196Pielęgnacja samochodu
2. Odkręcić dłonią dwie plastikowenakrętki od wewnątrz.
3. Ostrożnie wycofać zespół światełz kołków mocujących i wyjąć.
Uważać by kanał na przewody nie
zmienił położenia.
4. Odłączyć złącze elektryczne od oprawy żarówek.
5. Odblokować cztery zaczepy i wyjąć oprawę.
6. Wyjąć żarówkę i zamontowaćnową.
Światło tylne i światło hamowania
( 1 )
Światło tylne ( 2)
Kierunkowskaz ( 3)
Wersja ze światłami LED:
Wymienić można tylko żarówki
świateł hamowania ( 1)
kierunkowskazów ( 2).
7. Włożyć oprawę żarówek w zespół
światła tylnego. Podłączyć złącze
elektryczne. Umieścić zespół

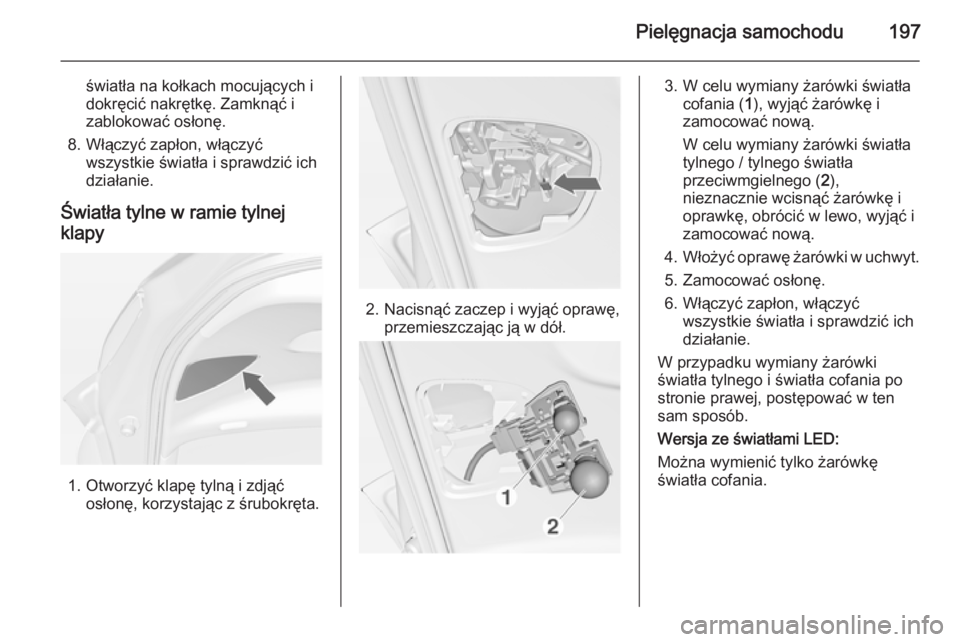

Pielęgnacja samochodu197
światła na kołkach mocujących i
dokręcić nakrętkę. Zamknąć i
zablokować osłonę.
8. Włączyć zapłon, włączyć wszystkie światła i sprawdzić ich
działanie.
Światła tylne w ramie tylnej
klapy
1. Otworzyć klapę tylną i zdjąć osłonę, korzystając z śrubokręta.
2. Nacisnąć zaczep i wyjąć oprawę,
przemieszczając ją w dół.
3. W celu wymiany żarówki światła cofania ( 1), wyjąć żarówkę i
zamocować nową.
W celu wymiany żarówki światła
tylnego / tylnego światła
przeciwmgielnego ( 2),
nieznacznie wcisnąć żarówkę i
oprawkę, obrócić w lewo, wyjąć i
zamocować nową.
4. Włożyć oprawę żarówki w uchwyt.
5. Zamocować osłonę.
6. Włączyć zapłon, włączyć wszystkie światła i sprawdzić ich
działanie.
W przypadku wymiany żarówki
światła tylnego i światła cofania po
stronie prawej, postępować w ten
sam sposób.
Wersja ze światłami LED:
Można wymienić tylko żarówkę
światła cofania.

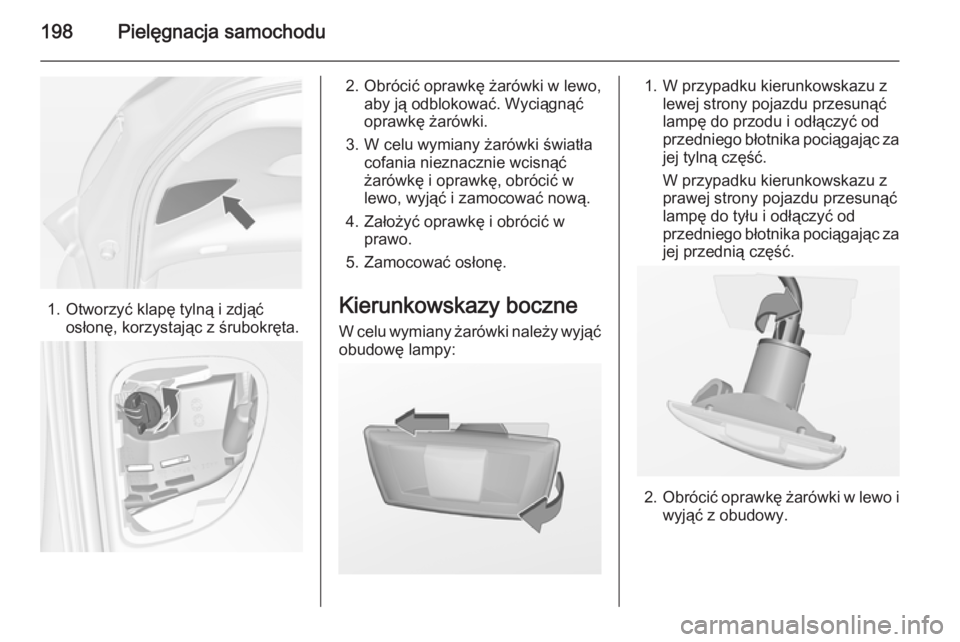

198Pielęgnacja samochodu
1. Otworzyć klapę tylną i zdjąćosłonę, korzystając z śrubokręta.
2. Obrócić oprawkę żarówki w lewo, aby ją odblokować. Wyciągnąć
oprawkę żarówki.
3. W celu wymiany żarówki światła cofania nieznacznie wcisnąć
żarówkę i oprawkę, obrócić w
lewo, wyjąć i zamocować nową.
4. Założyć oprawkę i obrócić w prawo.
5. Zamocować osłonę.
Kierunkowskazy boczne
W celu wymiany żarówki należy wyjąć obudowę lampy:1. W przypadku kierunkowskazu z lewej strony pojazdu przesunąć
lampę do przodu i odłączyć od
przedniego błotnika pociągając za jej tylną część.
W przypadku kierunkowskazu z
prawej strony pojazdu przesunąć
lampę do tyłu i odłączyć od
przedniego błotnika pociągając za
jej przednią część.
2. Obrócić oprawkę żarówki w lewo i
wyjąć z obudowy.
