2014.5 OPEL MERIVA Instrukcja obsługi (in Polish)

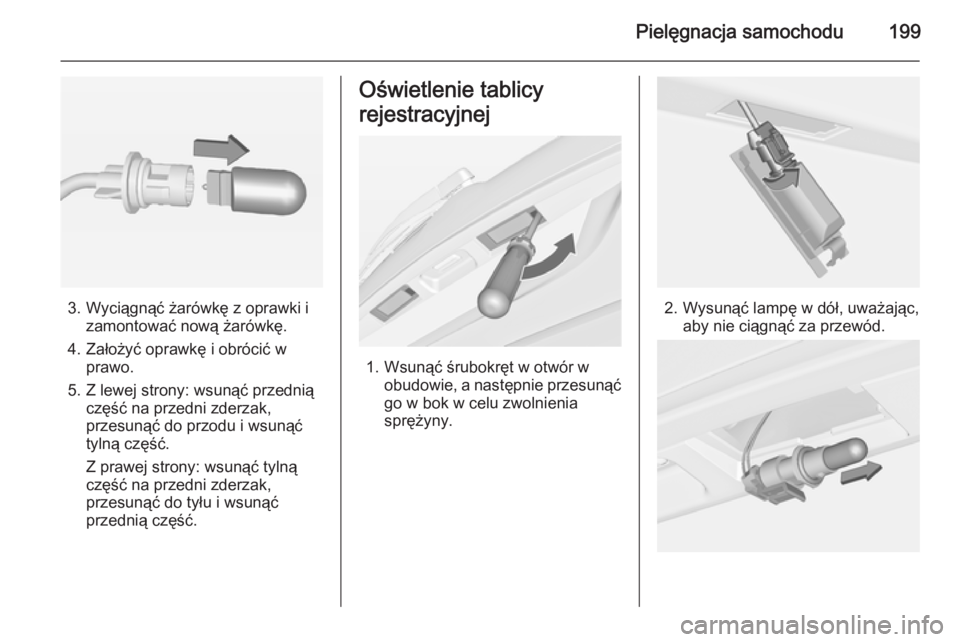

Pielęgnacja samochodu199
3. Wyciągnąć żarówkę z oprawki izamontować nową żarówkę.
4. Założyć oprawkę i obrócić w prawo.
5. Z lewej strony: wsunąć przednią część na przedni zderzak,
przesunąć do przodu i wsunąć
tylną część.
Z prawej strony: wsunąć tylną
część na przedni zderzak,
przesunąć do tyłu i wsunąć
przednią część.
Oświetlenie tablicy
rejestracyjnej
1. Wsunąć śrubokręt w otwór w obudowie, a następnie przesunąć
go w bok w celu zwolnienia
sprężyny.
2. Wysunąć lampę w dół, uważając, aby nie ciągnąć za przewód.

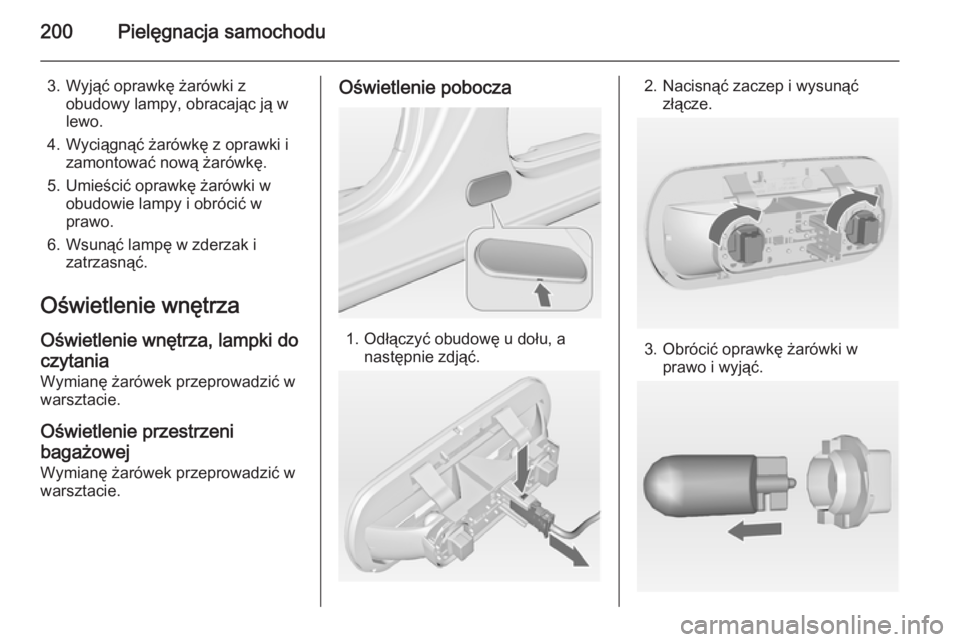

200Pielęgnacja samochodu
3. Wyjąć oprawkę żarówki zobudowy lampy, obracając ją w
lewo.
4. Wyciągnąć żarówkę z oprawki i zamontować nową żarówkę.
5. Umieścić oprawkę żarówki w obudowie lampy i obrócić w
prawo.
6. Wsunąć lampę w zderzak i zatrzasnąć.
Oświetlenie wnętrza
Oświetlenie wnętrza, lampki do
czytania Wymianę żarówek przeprowadzić w
warsztacie.
Oświetlenie przestrzeni
bagażowej Wymianę żarówek przeprowadzić w
warsztacie.Oświetlenie pobocza
1. Odłączyć obudowę u dołu, a następnie zdjąć.
2. Nacisnąć zaczep i wysunąćzłącze.
3. Obrócić oprawkę żarówki wprawo i wyjąć.

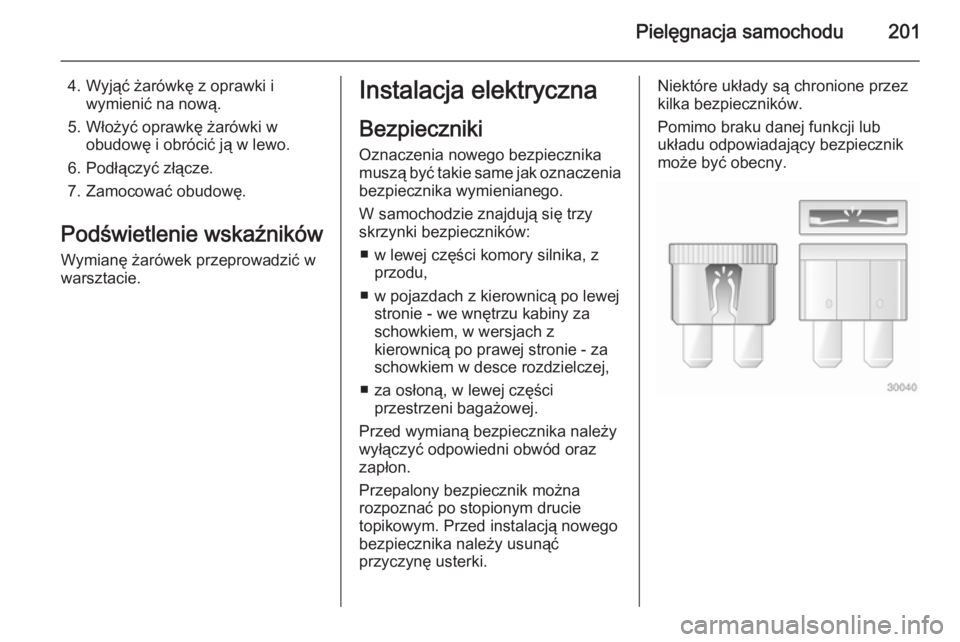

Pielęgnacja samochodu201
4. Wyjąć żarówkę z oprawki iwymienić na nową.
5. Włożyć oprawkę żarówki w obudowę i obrócić ją w lewo.
6. Podłączyć złącze.
7. Zamocować obudowę.
Podświetlenie wskaźników Wymianę żarówek przeprowadzić w
warsztacie.Instalacja elektryczna
BezpiecznikiOznaczenia nowego bezpiecznika
muszą być takie same jak oznaczenia
bezpiecznika wymienianego.
W samochodzie znajdują się trzy
skrzynki bezpieczników:
■ w lewej części komory silnika, z przodu,
■ w pojazdach z kierownicą po lewej stronie - we wnętrzu kabiny za
schowkiem, w wersjach z
kierownicą po prawej stronie - za
schowkiem w desce rozdzielczej,
■ za osłoną, w lewej części przestrzeni bagażowej.
Przed wymianą bezpiecznika należy
wyłączyć odpowiedni obwód oraz
zapłon.
Przepalony bezpiecznik można
rozpoznać po stopionym drucie
topikowym. Przed instalacją nowego
bezpiecznika należy usunąć
przyczynę usterki.Niektóre układy są chronione przez
kilka bezpieczników.
Pomimo braku danej funkcji lub
układu odpowiadający bezpiecznik
może być obecny.

202Pielęgnacja samochodu
Szczypce ułatwiające wymianęmałych bezpieczników
W skrzynce bezpieczników w
komorze silnika mogą znajdować się
szczypce do wymiany
bezpieczników.Załóż szczypce do wymiany
bezpieczników na bezpiecznik od
góry lub z boku i wyciągnij
bezpiecznik.

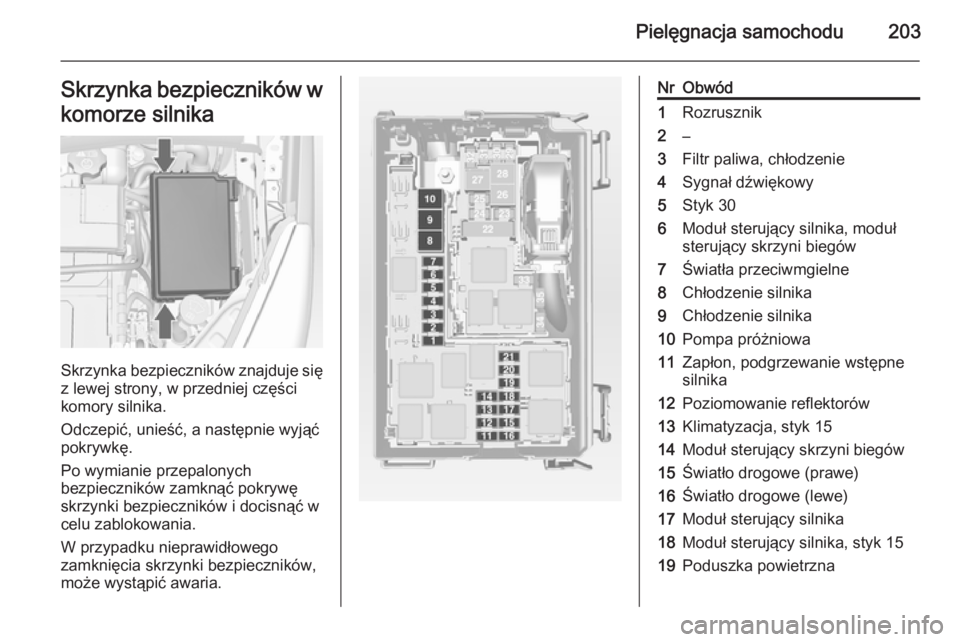

Pielęgnacja samochodu203Skrzynka bezpieczników w
komorze silnika
Skrzynka bezpieczników znajduje się z lewej strony, w przedniej części
komory silnika.
Odczepić, unieść, a następnie wyjąć
pokrywkę.
Po wymianie przepalonych
bezpieczników zamknąć pokrywę
skrzynki bezpieczników i docisnąć w
celu zablokowania.
W przypadku nieprawidłowego
zamknięcia skrzynki bezpieczników,
może wystąpić awaria.
NrObwód1Rozrusznik2–3Filtr paliwa, chłodzenie4Sygnał dźwiękowy5Styk 306Moduł sterujący silnika, moduł
sterujący skrzyni biegów7Światła przeciwmgielne8Chłodzenie silnika9Chłodzenie silnika10Pompa próżniowa11Zapłon, podgrzewanie wstępne
silnika12Poziomowanie reflektorów13Klimatyzacja, styk 1514Moduł sterujący skrzyni biegów15Światło drogowe (prawe)16Światło drogowe (lewe)17Moduł sterujący silnika18Moduł sterujący silnika, styk 1519Poduszka powietrzna

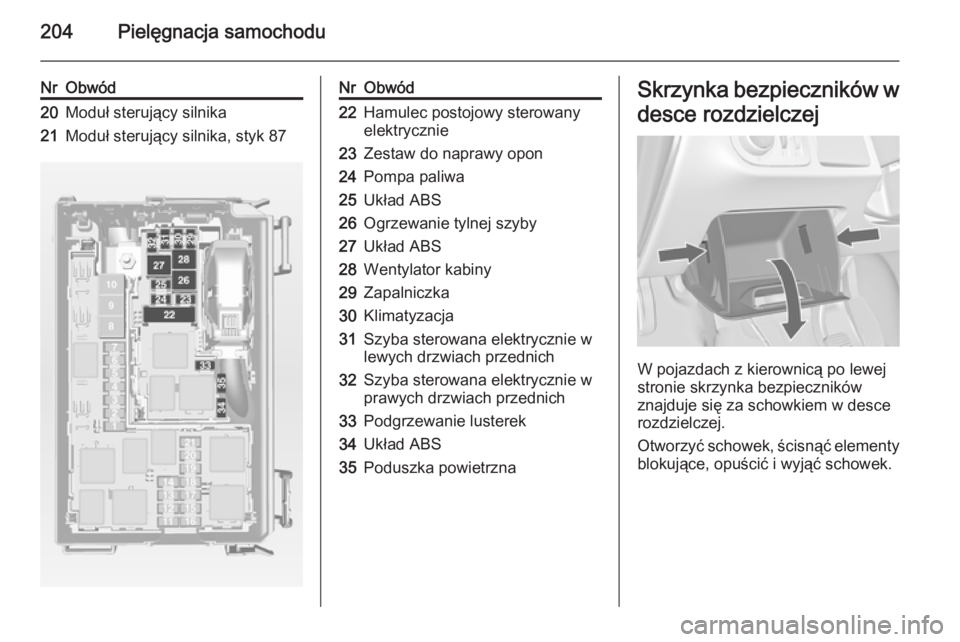

204Pielęgnacja samochodu
NrObwód20Moduł sterujący silnika21Moduł sterujący silnika, styk 87NrObwód22Hamulec postojowy sterowany
elektrycznie23Zestaw do naprawy opon24Pompa paliwa25Układ ABS26Ogrzewanie tylnej szyby27Układ ABS28Wentylator kabiny29Zapalniczka30Klimatyzacja31Szyba sterowana elektrycznie w lewych drzwiach przednich32Szyba sterowana elektrycznie w
prawych drzwiach przednich33Podgrzewanie lusterek34Układ ABS35Poduszka powietrznaSkrzynka bezpieczników w
desce rozdzielczej
W pojazdach z kierownicą po lewej
stronie skrzynka bezpieczników
znajduje się za schowkiem w desce
rozdzielczej.
Otworzyć schowek, ścisnąć elementy
blokujące, opuścić i wyjąć schowek.

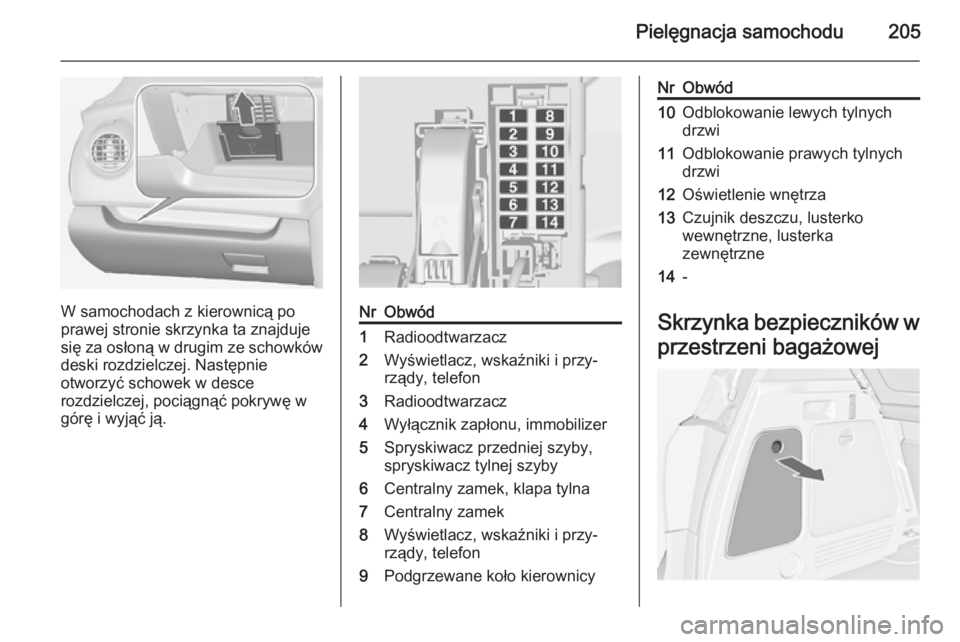

Pielęgnacja samochodu205
W samochodach z kierownicą po
prawej stronie skrzynka ta znajduje
się za osłoną w drugim ze schowków
deski rozdzielczej. Następnie
otworzyć schowek w desce
rozdzielczej, pociągnąć pokrywę w górę i wyjąć ją.
NrObwód1Radioodtwarzacz2Wyświetlacz, wskaźniki i przy‐
rządy, telefon3Radioodtwarzacz4Wyłącznik zapłonu, immobilizer5Spryskiwacz przedniej szyby,
spryskiwacz tylnej szyby6Centralny zamek, klapa tylna7Centralny zamek8Wyświetlacz, wskaźniki i przy‐
rządy, telefon9Podgrzewane koło kierownicyNrObwód10Odblokowanie lewych tylnych
drzwi11Odblokowanie prawych tylnych
drzwi12Oświetlenie wnętrza13Czujnik deszczu, lusterko
wewnętrzne, lusterka
zewnętrzne14-
Skrzynka bezpieczników w
przestrzeni bagażowej

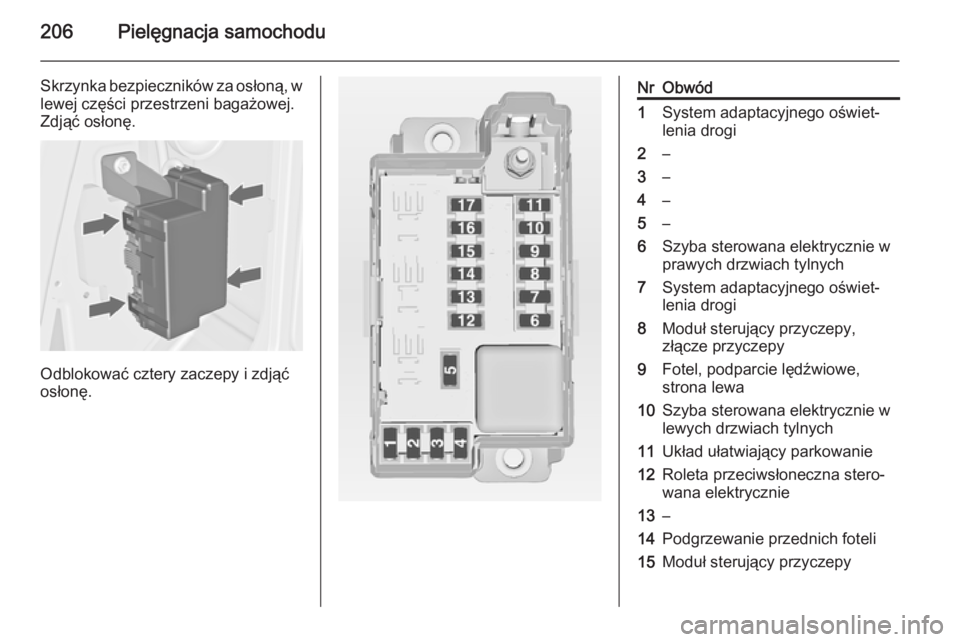

206Pielęgnacja samochodu
Skrzynka bezpieczników za osłoną, w
lewej części przestrzeni bagażowej. Zdjąć osłonę.
Odblokować cztery zaczepy i zdjąć
osłonę.
NrObwód1System adaptacyjnego oświet‐
lenia drogi2–3–4–5–6Szyba sterowana elektrycznie w
prawych drzwiach tylnych7System adaptacyjnego oświet‐
lenia drogi8Moduł sterujący przyczepy,
złącze przyczepy9Fotel, podparcie lędźwiowe,
strona lewa10Szyba sterowana elektrycznie w
lewych drzwiach tylnych11Układ ułatwiający parkowanie12Roleta przeciwsłoneczna stero‐
wana elektrycznie13–14Podgrzewanie przednich foteli15Moduł sterujący przyczepy
