Auton hoito159
3.Irrota polttimo pitimestä vetämällä
se suoraan ulos.
4. Asenna uusi polttimo pitäen siitä kiinni nukkaamattomalla kan‐
kaalla.
5. Asenna polttimon pidin takaisin valokokonaisuuteen ja asenna
ajovalon suojus takaisin.
6. Asenna ajovalokokoonpano ta‐ kaisin.
Ksenonvalot
Ksenonajovalot B erottaa halogee‐
niajovaloista A erinäköisen linssin pe‐
rusteella.
Lähi- ja kaukovalot9 Vaara
Ksenonvaloissa on erittäin korkea
jännite. Älä koske niihin. Vaihdata
lamput korjaamolla.
Etusuuntavilkku
1. Irrota ajovalokokoonpano 3 157.
2. Kierrä polttimon pidintä vastapäi‐ vään ja vedä se pois valokokonai‐
suudesta.
3. Irrota polttimo pitimestä paina‐ malla ja kiertämällä sitä vastapäi‐
vään.
4. Asenna uusi polttimo polttimon pi‐
timeen painamalla ja kiertämällä
sitä myötäpäivään.
5. Asenna polttimon pidin takaisin valokokonaisuuteen kiertämällä
sitä myötäpäivään.
6. Asenna ajovalokokoonpano ta‐ kaisin.
Sivuvalot

160Auton hoito
1. Irrota ajovalokokoonpano 3 157.
2. Kierrä polttimon pidintä vastapäi‐ vään ja vedä se pois valokokonai‐
suudesta.
3. Irrota polttimo pitimestä vetämällä
se suoraan ulos.
4. Asenna uusi polttimo pitäen siitä kiinni nukkaamattomalla kan‐
kaalla.
5. Asenna polttimon pidin takaisin valokokonaisuuteen kiertämällä
sitä myötäpäivään.
6. Asenna ajovalokokoonpano ta‐ kaisin.Sumuvalot
1. Irrota 2 ruuvia auton alla etusu‐ muvalojen alapuolella olevasta
paneelista ja irrota paneeli.
2. Irrota johtosarjaliitin polttimon piti‐
mestä ja kierrä polttimon pidintä
vastapäivään.
3. Irrota polttimon pidin valokokonai‐
suudesta, kierrä polttimoa vasta‐
päivään ja irrota se polttimon piti‐
mestä.
4. Asenna uusi polttimo pitimeen ja kierrä sitä myötäpäivään.
5. Asenna polttimon pidin valokoko‐ naisuuteen ja liitä johtosarjaliitin
takaisin.
6. Asenna paneeli takaisin auton alle aiemmin irrotettuja 2 ruuvia
käyttäen.
Takavalot Jarruvalot, takavalot,
suuntavilkut, peruutusvalot ja takasumuvalo
1. Avaa takaluukku ja irrota 2 ruuvia ja valokokonaisuus.

Auton hoito161
2. Irrota polttimon pidin kiertämälläsitä vastapäivään.
3. Irrota polttimo pitimestään paina‐ malla polttimoa ja kiertämällä sitä
vastapäivään.
4. Työnnä uusi polttimo pitimeensä.
5. Asenna polttimon pidin takaisin valokokonaisuuteen. Kierrä poltti‐
mon pidintä myötäpäivään ja var‐
mista, että se on lujasti kiinni.6. Asenna valokokonaisuus takaisin ohjaamalla sen nokat vastaaviin
aukkoihin.
7. Asenna 2 aiemmin irrotettua ruuvia takai‐
sin ja sulje takaluukku.
Kylkisuuntavilkut
1. Vipua valokokonaisuus sopivalla ruuvitaltalla irti lokasuojasta.
2. Kierrä polttimon pidintä vastapäi‐ vään.
3. Irrota polttimo valokokonaisuu‐ desta vetämällä se suoraan pois
pitimestään.
4. Työnnä uusi polttimo pitimeen painamalla sitä ja kiertämällä polt‐
timon pidintä myötäpäivään.
5. Työnnä valokokonaisuus takaisin aukkoon.
Lisäjarruvalo
Vaihdata lamput korjaamolla.
Rekisterikilven valo

162Auton hoito
1. Irrota 4 ruuvia (nuolet) ja irrotalamppujen suojukset.
2. Irrota polttimon pidin valokokonai‐
suudesta kiertämällä sitä vasta‐
päivään.
3. Vedä polttimo suorassa pois piti‐ mestä.
4. Aseta uusi lamppu paikalleen. 5. Asenna polttimon pidin valokoko‐ naisuuteen, kierrä polttimon pi‐
dintä myötäpäivään ja varmista,
että se on pitävästi kiinni.
6. Asenna lamppujen suojukset ta‐ kaisin aiemmin irrotetuilla
4 ruuvilla.Sisävalot
Etulukuvalot
1. Vipua lampun linssi sopivalla ruu‐
vitaltalla irti kattoverhouksesta.
2. Irrota polttimo.
3. Aseta uusi lamppu paikalleen.
4. Asenna lampun linssi takaisin kat‐
toverhoukseen.
Lukuvalot takana
1. Vipua lampun linssi sopivalla ruu‐
vitaltalla irti kattoverhouksesta.
2. Irrota polttimo.
3. Aseta uusi lamppu paikalleen.
4. Asenna lampun linssi takaisin kat‐
toverhoukseen.

Auton hoito163
Tavaratilan valo
1. Irrota linssi sopivalla ruuvitaltallavalokokonaisuudesta.
2. Irrota polttimo.
3. Aseta uusi lamppu paikalleen.
4. Asenna linssi takaisin valokoko‐ naisuuteen.
Käsinelokeron valo
Vaihdata lamput korjaamolla.
Kojelaudan valaistus
Vaihdata lamput korjaamolla.
Sähköjärjestelmä
Sulakkeet
Varmista, että uuden sulakkeen tiedot vastaavat viallisen sulakkeen tietoja.
Autossa on kaksi sulakerasiaa: ■ moottoritilassa jäähdytysnestesäi‐ liön vieressä,
■ kojelaudassa etumatkustajan jalka‐
tilan vasemmalla puolella tai oi‐kealta ohjattavissa autoissa kuljet‐tajan jalkatilan vasemmalla puo‐
lella.
Ennen sulakkeen vaihtoa katkaise sy‐
tytysvirta ja kytke vastaava katkaisin
pois päältä.
Viallisen sulakkeen tunnistaa poikki
palaneesta langasta. Vaihda uusi su‐
lake vasta, kun häiriön syy on pois‐
tettu.
Jotkut toiminnot on voitu suojata
useammalla sulakkeella. Sulakkeita
saattaa olla sulakerasiassa, vaikka
niillä ei ole toimintaa.Autossa on hyvä pitää mukana täy‐
dellinen varasulakesarja. Varasulak‐
keita voidaan säilyttää moottoritilan
sulakerasiassa.

164Auton hoito
Sulakkeen irrotinMoottoritilassa olevassa sulakera‐
siassa voi olla sulakkeenirrotin.
Aseta sulakkeen irrotin ylhäältä tai si‐ vulta päin sulakkeen päälle ja vedä
sulake pois.

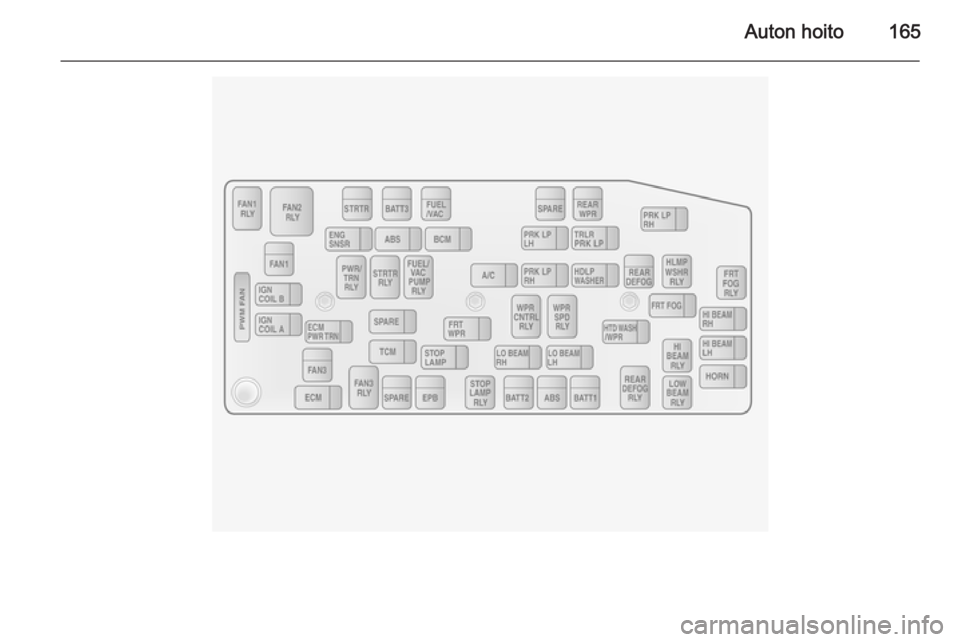

Moottoritilan sulakerasia
Sulakerasia sijaitsee moottoritilassa
jäähdytysnestesäiliön vieressä.
Avaa se vapauttamalla kansi ja kään‐
tämällä sitä ylöspäin.

Auton hoito165

166Auton hoito
SulakeVirtapiiriABSLukkiutumaton
jarrujärjestelmäA/CIlmastointi, ilmas‐
tointilaiteBATT1Kojelaudan sula‐
kerasiaBATT2Kojelaudan sula‐
kerasiaBATT3Kojelaudan sula‐
kerasiaBCMKorielektroniikan
ohjausyksikköECMMoottorin ohjaus‐
yksikköECM PWR TRNMoottorin ohjaus‐
yksikkö, voiman‐
siirtoENG SNSRMoottorin tunnis‐
timetEPBSähkötoiminen
seisontajarruFAN1JäähdytyspuhallinSulakeVirtapiiriFAN3JäähdytyspuhallinFRT FOGEtusumuvalotFRT WPRTuulilasinpyyh‐
kimetFUEL/VACPolttoaine‐
pumppu, alipaine‐
pumppuHDLP WASHERAjovalojen pesu‐
laiteHI BEAM LHKaukovalo
(vasen)HI BEAM RHKaukovalo (oikea)HORNÄänitorviHTD WASH/MIRPesulaitteen
nesteen lämmitys,
ulkopeilien
lämmitysIGN COIL ASytytyspuolaIGN COIL BSytytyspuolaLO BEAM LHLähivalo (vasen)LO BEAM RHLähivalo (oikea)SulakeVirtapiiriPRK LP LHSeisontavalo
(vasen)PRK LP RHSeisontavalo
(oikea)PWM FANPuhaltimen puls‐
sileveyden
muuntoREAR DEFOGTakalasin
lämmitinREAR WPRTakalasin pyyhinSPARE-STOP LAMPJarruvalotSTRTRKäynnistinTCMVaihteiston
ohjausyksikköTRLR PRL LPPerävaunun
seisontavalot
Vaihdettuasi vialliset sulakkeet sulje
sulakerasian kansi ja paina se kiinni
siten, että se lukkiutuu.
Jos sulakerasian kantta ei ole suljettu
oikein, seurauksena saattaa olla toi‐
mintahäiriöitä.
