2013 YAMAHA YZ125LC Manuale duso (in Italian)

3-16
TELAIO
• Prima di procedere alla regolazi-
one, assicurarsi di eliminare tutta la
sporcizia e il fango intorno al con-
trodado e al dispositivo di regolazi-
one.
• La lunghezza della molla (installa-
ta) varia di 1.5 mm (0.06 in) per ogni
rotazione del dispositivo di regolazi-
one.
Non tentare mai di ruotare il dis-
positivo oltre il livello di regolazi-
one massimo o minimo.
e. Serrare il controdado.
5. Installare:
• Telaio posteriore (superiore)
• Telaio posteriore (inferiore)REGOLAZIONE DELLA FORZA DI
SMORZAMENTO IN ESTENSIONE
DELL'AMMORTIZZATORE
POSTERIORE
1. Regolare:
• Forza di smorzamento in esten-
sione
Ruotando il dispositivo di rego-
lazione "1".
• POSIZIONE STANDARD:
Posizione ritratta rispetto alla po-
sizione di avvitamento completo
del numero indicato di scatti verso
l'esterno. (Allinea il riferimento
punzonato "a" sul dispositivo di
regolazione con il riferimento pun-
zonato "b" sulla staffa.)
Non forzare il dispositivo di rego-
lazione oltre il valore minimo o
massimo del punto di regolazione.
Il dispositivo potrebbe danneg-
giarsi.
REGOLAZIONE DELLA FORZA DI
SMORZAMENTO IN BASSA
COMPRESSIONE
DELL'AMMORTIZZATORE
POSTERIORE
1. Regolare:
• Forza di smorzamento in bassa
compressione
Ruotando il dispositivo di rego-
lazione "1".
• POSIZIONE STANDARD:
Posizione ritratta rispetto alla po-
sizione di avvitamento completo
del numero indicato di scatti verso
l'esterno. (Allinea il riferimento
punzonato "a" sul dispositivo di
regolazione con il riferimento pun-
zonato "b" sul dispositivo di rego-
lazione di smorzamento in alta
compressione.) Rigido→Aumentare il precarico
della molla. (Avvitare il dispos-
itivo di regolazione "2".)
Morbido→Diminuire il precarico
della molla. (Svitare il dispositi-
vo di regolazione "2".)
Punto di regolazione:
Massimo Minimo
Posizione in cui
la molla è com-
pressa di 18
mm (0.71 in)
dalla sua lung-
hezza liberaPosizione in cui
la molla è com-
pressa di 1.5
mm (0.06 in)
dalla sua lung-
hezza libera
Controdado:
30 Nm (3.0 m•kg, 22
ft•lb)
Telaio posteriore (supe-
riore):
32 Nm (3.2 m•kg, 23
ft•lb)
Telaio posteriore (infe-
riore):
29 Nm (2.9 m•kg, 21
ft•lb)
Rigido "a" →Aumentare la forza
di smorzamento in estensione.
(Avvitare il dispositivo di rego-
lazione "1".)
Morbido "b" →Diminuire la forza
di smorzamento in estensione.
(Svitare il dispositivo di rego-
lazione "1".)
Punto di regolazione:
Massimo Minimo
Avvitamento
completo20 scatti verso
l'esterno (a par-
tire dalla po-
sizione di
avvitamento
massimo)
Posizione standard:
10–13 scatti verso l'es-
terno
* 11–14 scatti verso
l'esterno
*Per EUROPA
Rigido "a" →Aumentare la forza
di smorzamento in bassa com-
pressione. (Avvitare il disposi-
tivo di regolazione "1".)
Morbido "b" →Diminuire la forza
di smorzamento in bassa com-
pressione. (Svitare il dispositi-
vo di regolazione "1".)
Punto di regolazione:
Massimo Minimo
Avvitamento
completo20 scatti verso
l'esterno (a par-
tire dalla po-
sizione di
avvitamento
massimo)
Posizione standard:
12–15 scatti verso l'es-
terno

3-17
TELAIO
Non forzare il dispositivo di rego-
lazione oltre il valore minimo o
massimo del punto di regolazione.
Il dispositivo potrebbe danneg-
giarsi.
REGOLAZIONE DELLA FORZA DI
SMORZAMENTO IN ALTA
COMPRESSIONE
DELL'AMMORTIZZATORE
POSTERIORE
1. Regolare:
• Forza di smorzamento in alta
compressione
Ruotando il dispositivo di rego-
lazione "1".
• POSIZIONE STANDARD:
Posizione ritratta rispetto alla po-
sizione di avvitamento completo
del numero indicato di rotazioni
verso l'esterno. (Allinea il riferi-
mento punzonato "a" sul dispositi-
vo di regolazione con il
riferimento punzonato "b" sul cor-
po del dispositivo di regolazione).
Non forzare il dispositivo di rego-
lazione oltre il valore minimo o
massimo del punto di regolazione.
Il dispositivo potrebbe danneg-
giarsi.
CONTROLLO DELLA PRESSIONE
PNEUMATICI
1. Misurare:
• Pressione dei pneumatici
Non conforme alle specifiche→
Regolare.
• Controllare il pneumatico quando e
freddo.
• Se gli elementi di arresto del tallone
sono lenti, il pneumatico scivola via
dalla sua posizione sul cerchio
quando la pressione e bassa.
• La valvola del pneumatico inclinata
indica che il pneumatico scivola via
dalla sua posizione sul cerchio.
• Se si nota che la valvola del pneu-
matico e inclinata, il pneumatico e
fuori posizione. Correggere la po-
sizione del pneumatico.
CONTROLLO E SERRAGGIO
RAGGI
La seguente procedura si applica a
tutti i raggi.
1. Controllare:
• Raggi
Deformazioni/danni→Sostituire.
Raggio lento →Serrare.
Picchiettare sui raggi con un cac-
ciavite.
Un raggio ben stretto emette una to-
nalità chiara e tintinnante; un raggio
allentato emette un suono sordo.
2. Serrare:
• Raggi
(con una chiave tendiraggi "1")
Assicurarsi di serrare i raggi prima e
dopo il rodaggio.
CONTROLLO RUOTE
1. Controllare:
• Scentratura ruota
Sollevare la ruota e farla ruotare.
Scentratura anomala→ Sostitu-
ire.
2. Controllare:
• Gioco cuscinetti
Presenza di gioco→Sostituire. Rigido "a" →Aumentare la forza
di smorzamento in alta com-
pressione. (Avvitare il disposi-
tivo di regolazione "1".)
Morbido "b" →Diminuire la forza
di smorzamento in alta com-
pressione. (Svitare il dispositi-
vo di regolazione "1".)
Punto di regolazione:
Massimo Minimo
Avvitamento
completo2 rotazioni ver-
so l'esterno (a
partire dalla po-
sizione di avvi-
tamento
massimo)
Posizione standard:
1-1/3–1-2/3 rotazioni
verso l'esterno
Pressione standard dei
pneumatici:
100 kPa (1.0 kgf/cm
2,
15 psi)Chiave tiraraggi:
YM-01521/90890-01521
Raggi:
3 Nm (0.3 m•kg, 2.2
ft•lb)

3-18
TELAIO
CONTROLLO E REGOLAZIONE
TESTA DI STERZO
1. Posizionare un supporto sotto il
motore per alzare da terra la ruota
anteriore. AVVERTENZA! Sup-
portare fermamente il veicolo
in modo che non ci sia pericolo
che si ribalti.
2. Controllare:
• Fusto dello sterzo
Afferrare il fondo delle forcelle e
muovere delicatamente il gruppo
della forcella avanti e indietro.
Gioco→Regolare la testa dello
sterzo.
3. Controllare:
• Funzionamento uniforme dello
sterzo
Ruotare completamente il manu-
brio.
Funzionamento non uniforme→
Regolare la ghiera dello sterzo.
4. Regolare:
• Ghiera dello sterzo
Operazioni per la regolazione della
ghiera dello sterzo:
a. Rimuovere la targa.
b. Togliere il manubrio e la staffa su-
periore.
c. Allentare la ghiera dello sterzo "1"
con la chiave per ghiere "2".
d. Serrare la ghiera dello sterzo "3"
con la chiave per ghiere "4".
• Applicare il grasso a base di
sapone di litio sulla filettatura del
fusto dello sterzo.
• Posizionare la chiave dinamometri-
ca e la chiave per ghiere ad angolo
retto.
e. Allentare la ghiera dello sterzo di
un giro.
f. Serrare la ghiera dello sterzo con
la chiave per ghiere.
Evitare di serrare troppo.
g. Controllare il fusto dello sterzo
ruotandolo completamente. Se
non ruota liberamente, togliere il
gruppo del fusto dello sterzo e
controllare i cuscinetti.
h. Installare la rondella "5", la staffa
superiore "6", la rondella "7", il
dado fusto dello sterzo "8", il ma-
nubrio "9", il supporto superiore
manubrio "10" e la targa "11".
• Il supporto superiore del manubrio
deve essere installato con il riferi-
mento punzonato "a" rivolto in
avanti.
• Installare il manubrio in modo che i
contrassegni "b" siano in posizione
su entrambi i lati.
• Installare il manubrio in modo che la
sporgenza "c" del supporto supe-
riore del manubrio sia posizionata
sul contrassegno sul manubrio,
come illustrato.
• Inserire l'estremita del flessibile di
sfiato carburante "12" nel foro del
rivestimento del fusto dello sterzo.
Serrare prima i bulloni sul lato an-
teriore del supporto superiore ma-
nubrio, quindi quelli sul lato
posteriore.
Chiave per ghiere:
YU-33975/90890-01403
Chiave per ghiere:
YU-33975/90890-01403
Ghiera dello sterzo (ser-
raggio iniziale):
38 Nm (3.8 m•kg, 27
ft•lb)
Ghiera dello sterzo (ser-
raggio finale):
7 Nm (0.7 m•kg, 5.1
ft•lb)
Dado fusto dello sterzo:
145 Nm (14.5 m•kg, 105
ft•lb)
Supporto superiore ma-
nubrio:
28 Nm (2.8 m•kg, 20
ft•lb)
Bullone di serraggio
(staffa superiore):
21 Nm (2.1 m•kg, 15
ft•lb)
Targa:
7 Nm (0.7 m•kg, 5.1
ft•lb)

3-19
TELAIO

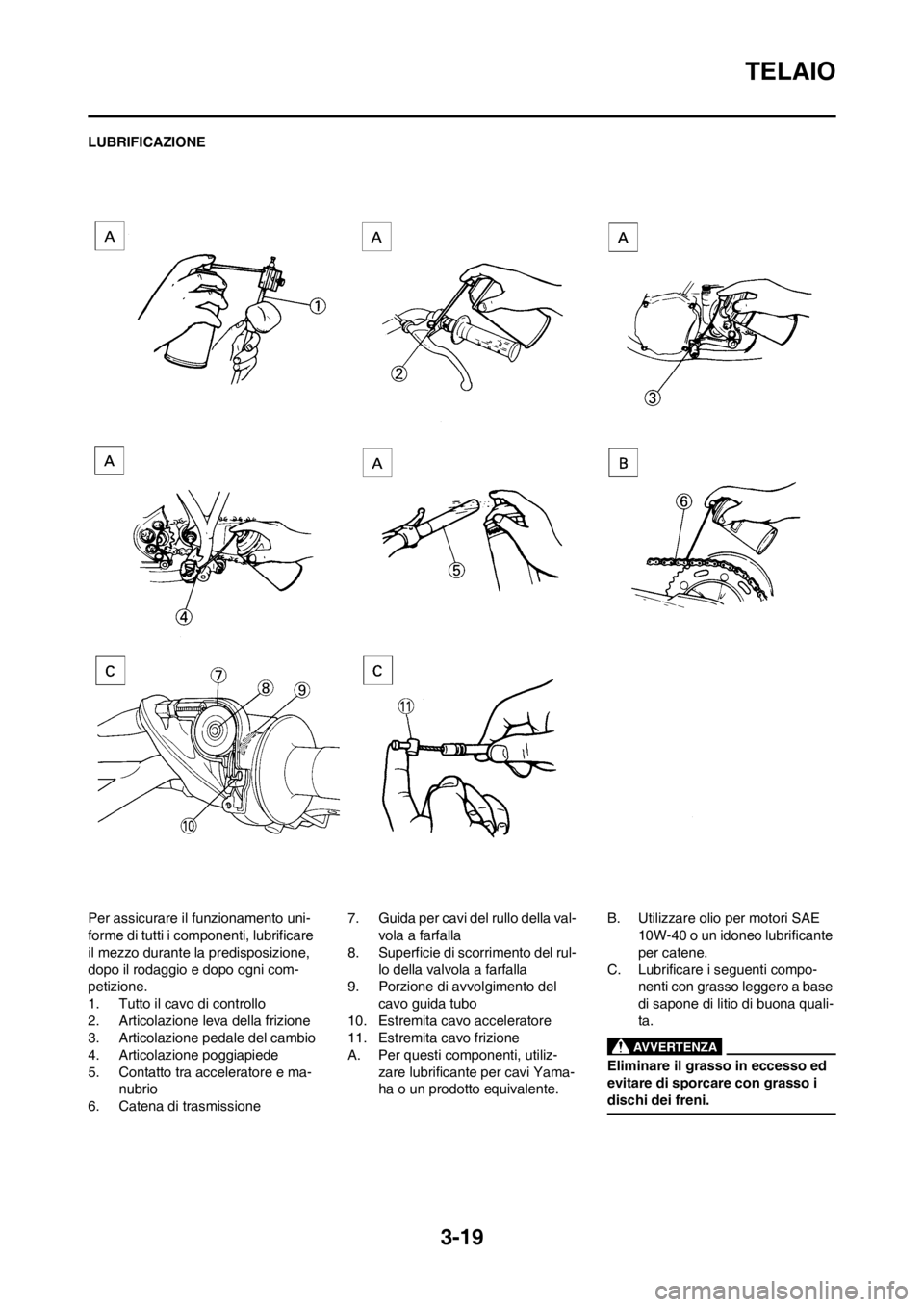

LUBRIFICAZIONE
Per assicurare il funzionamento uni-
forme di tutti i componenti, lubrificare
il mezzo durante la predisposizione,
dopo il rodaggio e dopo ogni com-
petizione.
1. Tutto il cavo di controllo
2. Articolazione leva della frizione
3. Articolazione pedale del cambio
4. Articolazione poggiapiede
5. Contatto tra acceleratore e ma-
nubrio
6. Catena di trasmissione7. Guida per cavi del rullo della val-
vola a farfalla
8. Superficie di scorrimento del rul-
lo della valvola a farfalla
9. Porzione di avvolgimento del
cavo guida tubo
10. Estremita cavo acceleratore
11. Estremita cavo frizione
A. Per questi componenti, utiliz-
zare lubrificante per cavi Yama-
ha o un prodotto equivalente.B. Utilizzare olio per motori SAE
10W-40 o un idoneo lubrificante
per catene.
C. Lubrificare i seguenti compo-
nenti con grasso leggero a base
di sapone di litio di buona quali-
ta.
Eliminare il grasso in eccesso ed
evitare di sporcare con grasso i
dischi dei freni.

3-20
IMPIANTO ELETTRICO
IMPIANTO ELETTRICO
CONTROLLO CANDELE
1. Togliere:
• Candela d'accensione
2. Controllare:
• Elettrodo "1"
Usura/danni→Sostituire.
• Colore isolatore "2"
In condizioni normali, il colore è
marrone chiaro o medio.
Colore marcatamente diverso→
Controllare lo stato del motore.
Se il motore resta in funzione per
molte ore a velocità ridotta, l'isolatore
della candela si sporca, anche se il
motore e il carburatore sono in buone
condizioni di funzionamento.
3. Misurare:
• Distanza elettrodi candela di ac-
censione "a"
Utilizzare un calibro per fili metal-
lici o uno spessimetro.
Non conforme alle specifiche→
Regolare la distanza.
4. Se necessario, pulire la candela
con apposito detergente.
5. Serrare:
• Candela d'accensione
• Prima di installare una candela, pu-
lire la superficie della guarnizione e
quella della candela.
• Avvitare con le dita "a" la candela
prima di procedere al serraggio in-
dicato nelle specifiche "b".
CONTROLLO ANTICIPO
ACCENSIONE
1. Togliere:
• Serbatoio del carburante
Fare riferimento al paragrafo
"SELLA, SERBATOIO CARBU-
RANTE E FIANCHETTI" nel
CAPITOLO 4.
• Candela d’accensione
• Coperchio carter (sinistro)
2. Fissare:
• Minimetro "1"
• Supporto del comparatore del
foro della candela "2"
3. Ruotare il rotore del magnete "1"
finché il pistone non raggiunge il
punto morto superiore (TDC).
Quando questo avviene, la lan-
cetta sul minimetro si ferma e in-
verte la direzione anche se il
rotore viene ruotato nella stessa
direzione.
4. Impostare il minimetro su zero a
TDC.
5. Da TDC, ruotare il rotore in senso
orario finché il minimetro non indi-
ca che il pistone si trova a una dis-
tanza specificata da TDC.6. Controllare:
• Anticipo minimo
La punzonatura "a" sul rotore
dovrebbe essere allineata con la
punzonatura "b" sullo statore.
Non allineata→Regolarla.
7. Regolare:
• Anticipo minimo
Operazioni per la regolazione:
a. Allentare le viti (statore) "1".
b. Allineare la punzonatura sul ro-
tore con la punzonatura sullo sta-
tore "2" muovendo lo statore.
c. Serrare le viti (statore).
Distanza elettrodi cande-
la di accensione "a":
0.6–0.7 mm (0.024–
0.028 in)
Candela normale:
BR9EVX/NGK (tipo a resisten-
za)
Candela d'accensione:
20 Nm (2.0 m•kg, 14
ft•lb)
Minimetro:
YU-3097/90890-01252
Supporto del compara-
tore del foro della cande-
la:
YU-1256
Messa in fase dell’accen-
sione (B.T.D.C.):
0.48 mm (0.019 in)
Vite (statore):
7 Nm (0.7 m•kg, 5.1
ft•lb)

4-1
SELLA, SERBATOIO CARBURANTE E FIANCHETTI
MOTORE
Questo paragrafo è rivolto a coloro che possiedono già conoscenze e competenze di base relative alla manutenzione di
motocicli Yamaha (p.es. Concessionari Yamaha, tecnici della manutenzione, ecc.). Alle persone con scarse conoscenze e
competenze in materia di manutenzione si consiglia di non eseguire alcun intervento di ispezione, regolazione, smontaggio
o rimontaggio facendo esclusivamente riferimento al presente manuale. Ciò potrebbe comportare problemi di manutenzi-
one e danni meccanici.
SELLA, SERBATOIO CARBURANTE E FIANCHETTI
RIMOZIONE DELLA SELLA, DEL SERBATOIO CARBURANTE E DEI FIANCHETTI
Ordine Denominazione Quantità Osservazioni
Portare il rubinetto del carburante in posizione
"OFF".
Scollegare il flessibile del carburante.
1Sella 1
2 Presa d’aria (sinistra e destra) 2
3 Piattina di fissaggio 1 Togliere sul lato del serbatoio del carburante.
4 Bullone (serbatoio carburante) 2
5 Serbatoio del carburante 1
6 Fianchetto sinistro 1 Fare riferimento al paragrafo Rimozione.
7 Fianchetto destro 1 Fare riferimento al paragrafo Rimozione.
8 Targa 1 Fare riferimento al paragrafo Rimozione.
19 Nm (1.9 m kg, 13 ft lb)
7 Nm (0.7 m kg, 5.1 ft lb)
7 Nm (0.7 m kg, 5.1 ft lb)
7 Nm (0.7 m kg, 5.1 ft lb)
7 Nm (0.7 m kg, 5.1 ft lb)
7 Nm (0.7 m kg, 5.1 ft lb)
7 Nm (0.7 m kg, 5.1 ft lb)
7 Nm (0.7 m kg, 5.1 ft lb)
19 Nm (1.9 m kg, 13 ft lb)
6 Nm (0.6 m kg, 4.3 ft lb)
6 Nm (0.6 m kg, 4.3 ft lb)
10 Nm (1.0 m kg, 7.2 ft lb)
4 Nm (0.4 m kg, 2.9 ft lb)

4-2

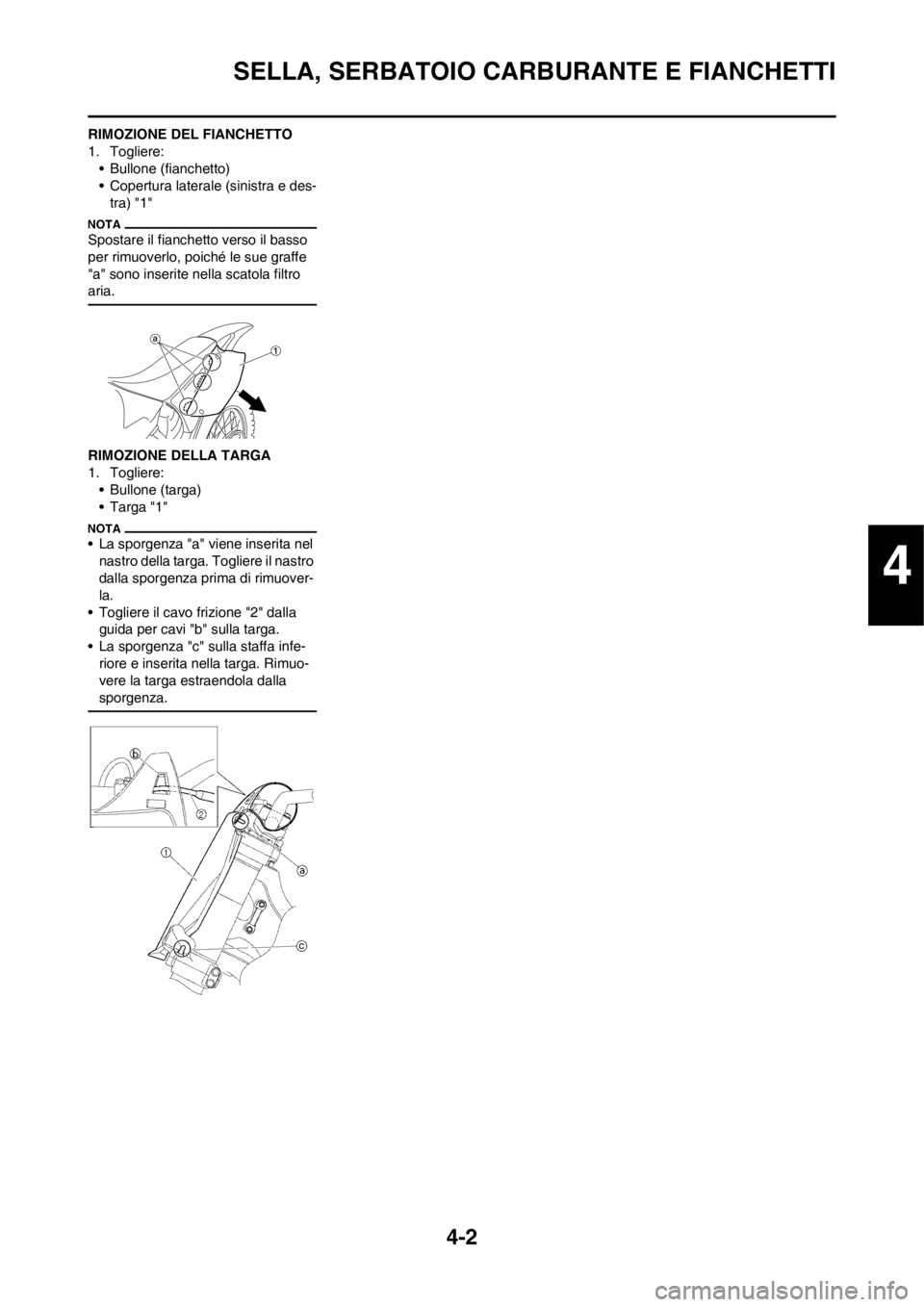

SELLA, SERBATOIO CARBURANTE E FIANCHETTI
RIMOZIONE DEL FIANCHETTO
1. Togliere:
• Bullone (fianchetto)
• Copertura laterale (sinistra e des-
tra) "1"
Spostare il fianchetto verso il basso
per rimuoverlo, poiché le sue graffe
"a" sono inserite nella scatola filtro
aria.
RIMOZIONE DELLA TARGA
1. Togliere:
• Bullone (targa)
• Targa "1"
• La sporgenza "a" viene inserita nel
nastro della targa. Togliere il nastro
dalla sporgenza prima di rimuover-
la.
• Togliere il cavo frizione "2" dalla
guida per cavi "b" sulla targa.
• La sporgenza "c" sulla staffa infe-
riore e inserita nella targa. Rimuo-
vere la targa estraendola dalla
sporgenza.
4

4-3

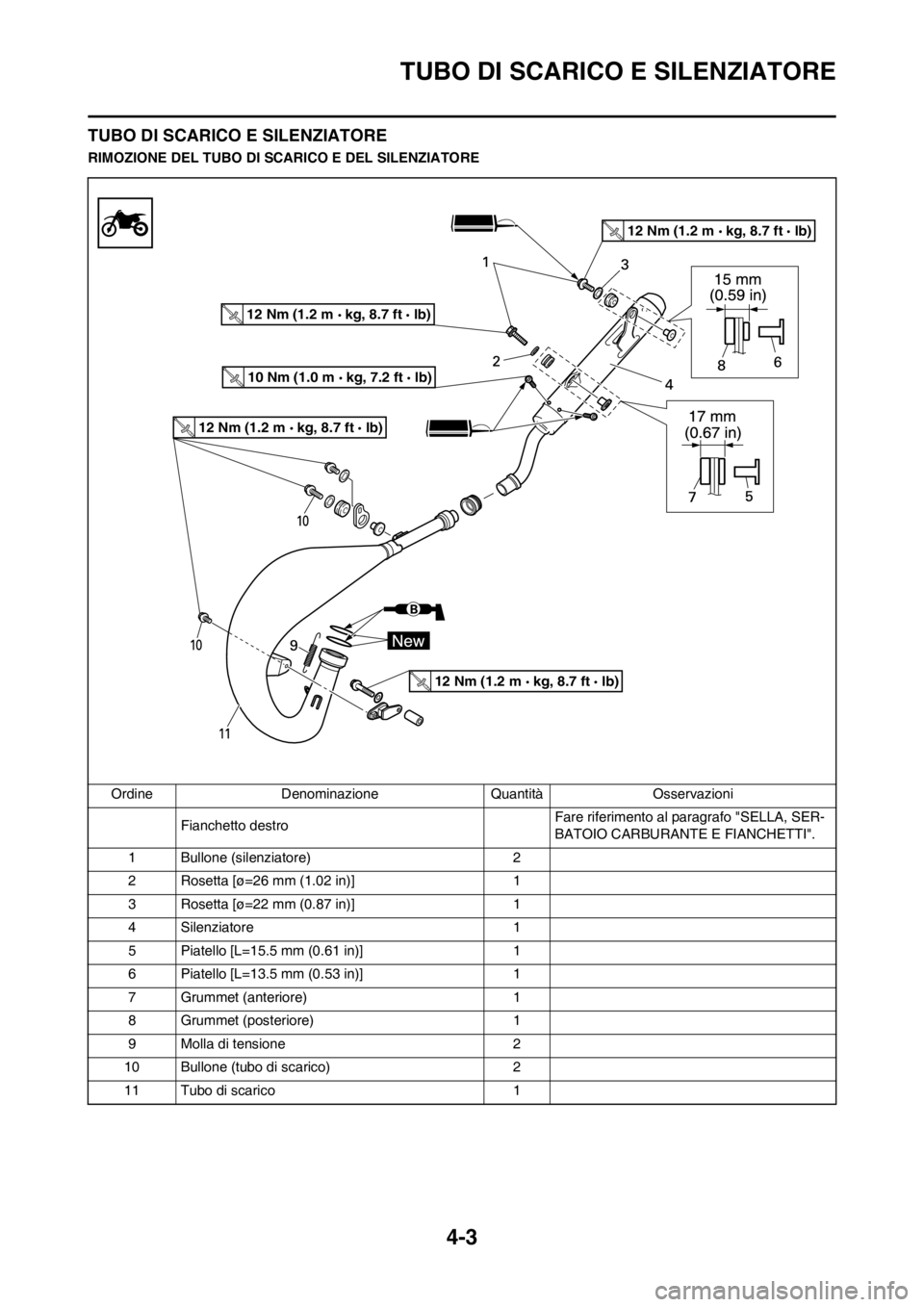

TUBO DI SCARICO E SILENZIATORE
TUBO DI SCARICO E SILENZIATORE
RIMOZIONE DEL TUBO DI SCARICO E DEL SILENZIATORE
Ordine Denominazione Quantità Osservazioni
Fianchetto destroFare riferimento al paragrafo "SELLA, SER-
BATOIO CARBURANTE E FIANCHETTI".
1 Bullone (silenziatore) 2
2 Rosetta [ø=26 mm (1.02 in)] 1
3 Rosetta [ø=22 mm (0.87 in)] 1
4 Silenziatore 1
5 Piatello [L=15.5 mm (0.61 in)] 1
6 Piatello [L=13.5 mm (0.53 in)] 1
7 Grummet (anteriore) 1
8 Grummet (posteriore) 1
9 Molla di tensione 2
10 Bullone (tubo di scarico) 2
11 Tubo di scarico 1
10 Nm (1.0 m kg, 7.2 ft lb)
12 Nm (1.2 m kg, 8.7 ft lb)
12 Nm (1.2 m kg, 8.7 ft lb)
12 Nm (1.2 m kg, 8.7 ft lb)
12 Nm (1.2 m kg, 8.7 ft lb)
