2013 YAMAHA YZ125LC Manuale duso (in Italian)

2-18

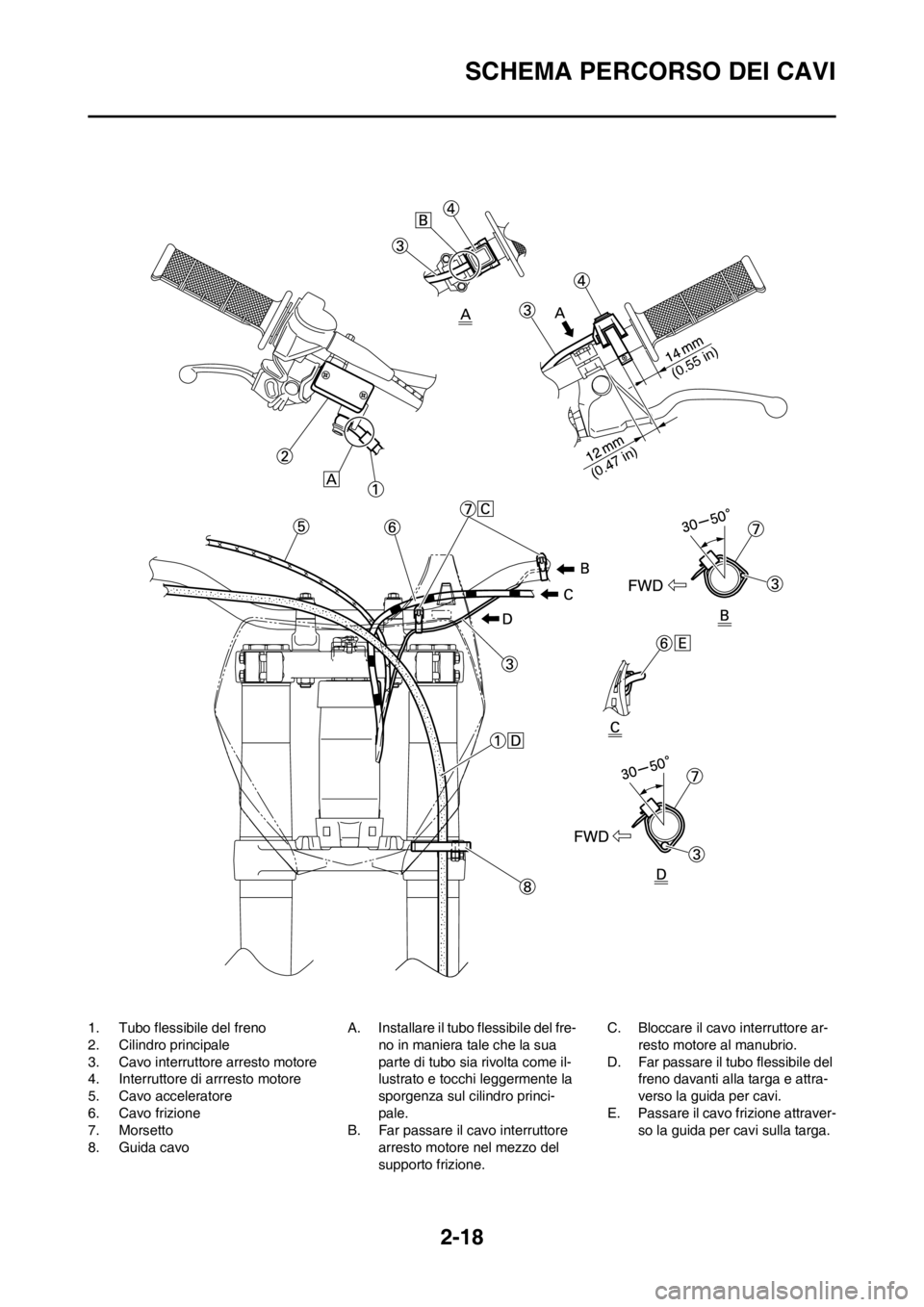

SCHEMA PERCORSO DEI CAVI
1. Tubo flessibile del freno
2. Cilindro principale
3. Cavo interruttore arresto motore
4. Interruttore di arrresto motore
5. Cavo acceleratore
6. Cavo frizione
7. Morsetto
8. Guida cavoA. Installare il tubo flessibile del fre-
no in maniera tale che la sua
parte di tubo sia rivolta come il-
lustrato e tocchi leggermente la
sporgenza sul cilindro princi-
pale.
B. Far passare il cavo interruttore
arresto motore nel mezzo del
supporto frizione.C. Bloccare il cavo interruttore ar-
resto motore al manubrio.
D. Far passare il tubo flessibile del
freno davanti alla targa e attra-
verso la guida per cavi.
E. Passare il cavo frizione attraver-
so la guida per cavi sulla targa.
(0.55 in)
(0.47 in)

3-1
INTERVALLI DI MANUTENZIONE
CONTROLLI E REGOLAZIONI PERIODICHE
INTERVALLI DI MANUTENZIONE
• Il seguente programma è da intendersi come una guida generale di manutenzione e lubrificazione. È bene ricordare che
fattori quali le condizioni atmosferiche, il terreno, la collocazione geografica e l'utilizzo individuale alterano i necessari in-
tervalli di manutenzione e lubrificazione. In caso di dubbio su quale intervallo seguire per la manutenzione e la lubrifica-
zione del mezzo, consultare il rivenditore Yamaha.
• Il controllo periodico è indispensabile per garantire le massime prestazioni della macchina. La durata dei componenti
varia in base alle condizioni ambientali in cui viene utilizzata la macchina (ad esempio pioggia, sporco ecc.). Pertanto, è
necessario eseguire un controllo preliminare facendo riferimento all'elenco riportato di seguito.
ElementoDopo il
rodag-
gio
Ad
ogni
com-
petizio
ne (cir
ca 2.5
ore)Ogni
tre
com-
petizio-
ni
(circa
7.5
ore)Ogni
cinque
com-
petizio-
ni
(circa
12.5
ore)
Se
neces-
sarioOsservazioni
PISTONE
Controllare e pulire●●Controllare le incrinature.
Sostituire●●Controllare la presenza di depositi
carboniosi ed eliminarli.
FASCIA ELASTICA DEL PIS-
TONE
Controllare●●Controllare la luce fra le estremità del-
la fascia elastica.
Sostituire●●
SPINOTTO, CUSCINETTO A ES-
TREMITÀ PICCOLA
Controllare●
Sostituire●
TESTATA Controllare la presenza di depositi
carboniosi ed eliminarli.
Controllare e pulire●●Controllare guarnizione.
Serrare●●
CILINDRO
Controllare e pulire●●Controllare la presenza di tacche.
Sostituire●Controllare l'usura.
YPVS
Controllare e pulire●●Controllare la presenza di depositi
carboniosi ed eliminarli.
FRIZIONE
Controllare e regolare●●Controllare la campana, il disco con-
duttore, il disco condotto e la molla
della frizione.
Sostituire●

3-2
INTERVALLI DI MANUTENZIONE
TRASMISSIONE
Sostituire l'olio●●Marca consigliata: YAMALUBE
SAE10W-40
API service tipo SG o superiore
JASO MA
Controllare●
Sostituire il cuscinetto●
FORCELLA DEL CAMBIO, CAM-
MA DEL CAMBIO, BARRA DI
GUIDA
Controllare●Controllare l'usura.
DADO ROTORE
Serrare●●
MARMITTA
Controllare●●
Pulire●
Serrare●●
Sostituire la protezione●** Quando il rumore dello scarico au-
menta o quando si avverte un calo
delle prestazioni.
CARTER
Controllare e pulire●●
CARBURATORE
Controllare, regolare e pulire●●
CANDELA DI ACCENSIONE
Controllare e pulire●●
Sostituire●
CATENA DI TRASMISSIONE Utilizzare un lubrificante per catene.
Lubrificare, gioco, allineamento●●Gioco della catena: 48–58 mm (1.9–
2.3 in)
Sostituire●
SISTEMA DI RAFFREDDAMEN-
TO
Controllare il livello del refriger-
ante e la presenza di eventuali
perdite●●
Controllare il funzionamento del
coperchio del radiatore●
Sostituire il refrigerante●Ogni due anni
Controllare i flessibili● ElementoDopo il
rodag-
gio
Ad
ogni
com-
petizio
ne (cir
ca 2.5
ore)Ogni
tre
com-
petizio-
ni
(circa
7.5
ore)Ogni
cinque
com-
petizio-
ni
(circa
12.5
ore)
Se
neces-
sarioOsservazioni
3

3-3
INTERVALLI DI MANUTENZIONE
DADI E BULLONI ESTERNI
Serrare●●Fare riferimento al paragrafo "AVVIA-
MENTO E RODAGGIO" nel CAPITO-
LO 1.
FILTRO ARIA
Pulire e lubrificare●●Applicare l'olio schiuma filtro aria o un
prodotto equivalente.
Sostituire●
TELAIO
Pulire e controllare●●
SERBATOIO E RUBINETTO DEL
CARBURANTE
Pulire e controllare●●
FRENI
Regolare la posizione della leva
e l'altezza del pedale●●
Lubrificare il punto di articolazi-
one●●
Controllare la superficie del dis-
co del freno●●
Controllare il livello del liquido
freni e la presenza di eventuali
perdite●●
Serrare i bulloni del disco del
freno, della pinza, della pompa e
quelli di giunzione●●
Sostituire le pastiglie●
Sostituire il liquido freni●Ogni anno
FORCELLE ANTERIORI
Controllare e regolare●●
Sostituire l'olio●●Olio sospensione "S1"
Sostituire il paraolio●
PARAOLIO E GUARNIZIONE
PARAPOLVERE FORCELLA AN-
TERIORE
Pulire e lubrificare●●Grasso a base di litio
GUIDA DISPOSITIVO DI PRO-
TEZIONE
Sostituire● ElementoDopo il
rodag-
gio
Ad
ogni
com-
petizio
ne (cir
ca 2.5
ore)Ogni
tre
com-
petizio-
ni
(circa
7.5
ore)Ogni
cinque
com-
petizio-
ni
(circa
12.5
ore)
Se
neces-
sarioOsservazioni

3-4
INTERVALLI DI MANUTENZIONE
AMMORTIZZATORE POSTERI-
ORE
Controllare e regolare●●
Lubrificare●(Dopo
la mar-
cia in
caso di
piog-
gia)●Grasso al disolfuro di molibdeno
Sostituire la sede della molla●Ogni anno
Serrare●●
GUIDA E RULLI CATENA DI
TRASMISSIONE
Controllare●●
FORCELLONE OSCILLANTE
Controllare, lubrificare e serrare●●Grasso al disolfuro di molibdeno
BRACCIO DI RINVIO, BIELLA
Controllare, lubrificare e serrare●●Grasso al disolfuro di molibdeno
TESTA DELLO STERZO
Controllare il gioco e serrare●●
Pulire e lubrificare●Grasso a base di litio
Sostituire il cuscinetto●
PNEUMATICO, RUOTE
Controllare la pressione
dell'aria, la scentratura delle
ruote, l'usura dei pneumatici e la
lentezza dei raggi●●
Serrare il bullone della corona●●
Controllare i cuscinetti●
Sostituire i cuscinetti●
Lubrificare●Grasso a base di litio
ACCELERATORE, CAVO DI CO-
MANDO
Controllare il percorso e il colle-
gamento●●
Lubrificare●●Lubrificante cavi Yamaha o olio per
motori SAE 10W-40 ElementoDopo il
rodag-
gio
Ad
ogni
com-
petizio
ne (cir
ca 2.5
ore)Ogni
tre
com-
petizio-
ni
(circa
7.5
ore)Ogni
cinque
com-
petizio-
ni
(circa
12.5
ore)
Se
neces-
sarioOsservazioni

3-5
CONTROLLI E MANUTENZIONE DA COMPIERE PRIMA DELLA
MESSA IN FUNZIONE
CONTROLLI E MANUTENZIONE DA COMPIERE PRIMA DELLA MESSA IN FUNZIONE
Prima di procedere al rodaggio, alla marcia normale o ad una competizione, assicurarsi che il mezzo sia in buone condizioni
di funzionamento.
Prima dell’utilizzo, controllare i seguenti punti.
CONTROLLI E MANUTENZIONE GENERALI
Elemento Regolarmente Pagina
RefrigeranteControllare che il livello del refrigerante raggiunga il coperchio del
radiatore. Controllare la presenza di eventuali perdite nel sistema
di raffreddamento.P.3-6 – 7
CarburanteControllare che il serbatoio del carburante sia riempito con una
miscela fresca di olio e benzina. Controllare l'eventuale presenza
di perdite nel circuito del carburante.P.1-11 – 12
Olio per trasmissioniControllare che il livello dell'olio sia corretto. Controllare il carter
per eventuali perdite.P.3-8 – 9
Cambio e frizioneControllare che le marce si cambino nell'ordine corretto e che la
frizione si muova in modo uniforme.P.3-7
Manopola acceleratore/Al-
loggiamentoControllare che il funzionamento della manopola dell'acceleratore
e il gioco siano regolati correttamente. Se necessario, lubrificare
la manopola dell'acceleratore e il relativo alloggiamento.P.3-7 – 8
FreniControllare il gioco del freno anteriore e l'effetto frenante di en-
trambi i freni.P.3-9 – 13
Catena di trasmissioneControllare gioco e allineamento della catena di trasmissione.
Controllare che la catena di trasmissione sia correttamente lubri-
ficata.P.3-13 – 14
RuoteVerificare l'eventuale eccesso di usura e pressione dei pneumati-
ci. Controllare l'eventuale presenza di raggi allentati e ridurre il
gioco eccessivo.P.3-17
SterzoControllare che il manubrio ruoti in modo uniforme e che non pre-
senti un gioco eccessivo.P.3-17 – 18
Forcelle anteriori e ammortiz-
zatore posterioreControllare che funzionino in modo uniforme e che non vi siano
perdite di olio.P.3-14 – 17
Cavi (fili)Controllare che i cavi della frizione e dell'acceleratore si muovano
in modo uniforme. Controllare che non rimangano incastrati quan-
do si ruota il manubrio e quando le forcelle anteriori oscillano ver-
ticalmente.—
MarmittaControllare che la marmitta sia montata saldamente e non pre-
senti incrinature.P.4-3 –4
Corona della ruota posteriore Controllare che il bullone della corona della ruota posteriore sia
ben serrato.P.3-13
Lubrificazione Controllare il funzionamento uniforme. Lubrificare se necessario. P.3-19
Bulloni e dadi Controllare l'eventuale presenza di bulloni e dadi allentati nella
parte ciclistica e nel motore.P.1-13
Connettori dei caviControllare che il magnete CDI, l'unità CDI e la bobina di accen-
sione siano saldamente collegati.P.1-7
ImpostazioniIl mezzo è correttamente impostato in base alle condizioni atmos-
feriche e del tracciato della gara o in base ai risultati delle prove
prima di una competizione? Si sono effettuati tutti i controlli e la
manutenzione completa?P.7-1 – 12

3-6
MOTORE
MOTORE
CONTROLLO LIVELLO LIQUIDO
REFRIGERANTE
Non rimuovere il coperchio del ra-
diatore "1", il tappo di scarico e i
flessibili quando motore e radiato-
re sono caldi. Si potrebbe verifi-
care la fuoriuscita di liquido
bollente e vapore sotto pressione,
con conseguenti gravi infortuni.
Dopo che il motore si è raffredda-
to, collocare un asciugamano
spesso sul coperchio del radiatore
e ruotare lentamente in senso anti-
orario il coperchio stesso fino al
fermo. Questa procedura consente
la fuoriuscita della pressione re-
sidua. Quando non si avverte più il
caratteristico sibilo, rimuovere il
coperchio tenendolo premuto e
svitandolo contemporaneamente
in senso antiorario.
L’acqua dura o salata danneggia i
componenti del motore. In caso
d’indisponibilità di acqua dolce,
utilizzare acqua distillata.
1. Collocare il mezzo su una superfi-
cie piana in posizione verticale.
2. Togliere:
• Coperchio del radiatore
3. Controllare:
• Livello refrigerante "a"
Livello refrigerante basso→Aggi-
ungere refrigerante.
1. Radiatore
CAMBIO LIQUIDO
REFRIGERANTE
Non togliere il coperchio del radia-
tore a motore caldo.
Prestare attenzione a non rovesci-
are il refrigerante su superfici ver-
niciate. Se si rovescia, toglierlo
lavando con acqua.
1. Collocare un recipiente sotto il
motore.
2. Togliere:
• Tappo di scarico refrigerante "1"
3. Togliere:
• Coperchio del radiatore
Scaricare completamente il refrig-
erante.
4. Pulire:
• Sistema di raffreddamento
Sciacquare accuratamente il
sistema di raffreddamento con
acqua di rubinetto pulita.
5. Installare:
• Rondella di rame
• Bullone di scarico del liquido re-
frigerante
6. Riempire:
• Radiatore
•Motore
Fino al livello indicato.
• Non mischiare tipi diversi di anti-
gelo glicole etilenico con inibitori
di corrosione per motori in allu-
minio.
• Non utilizzare acqua contenente
impurita o olio.
Osservazioni per il trattamento del
refrigerante:
Il refrigerante è nocivo, quindi deve
essere maneggiato con particolare
cura.
• In caso di contatto con gli occhi.
Lavare accuratamente con acqua
e consultare il proprio medico.
• In caso di contatto con gli abiti.
Lavare immediatamente con ac-
qua e quindi con detersivo.
• In caso di ingestione.
Provocare immediatamente il
vomito e recarsi da un medico.
7. Installare:
• Coperchio del radiatore
Avviare il motore e farlo riscaldare
per alcuni minuti.
8. Controllare:
• Livello refrigerante
Livello refrigerante basso→Aggi-
ungere refrigerante.
CONTROLLO DEL COPERCHIO
RADIATORE
1. Controllare:
• Guarnizione (coperchio del radia-
tore) "1"
• Valvola e relativa sede "2"
Incrinatura/danni →Sostituire.
Presenza di depositi "3" →Pulire
o sostituire.
CONTROLLO DELLA PRESSIONE
DI APERTURA COPERCHIO
RADIATORE
1. Fissare:
• Tester del coperchio radiatore "1"
e adattatore "2"
Tappo di scarico refriger-
ante:
10 Nm (1.0 m•kg, 7.2
ft•lb)
Refrigerante raccoman-
dato:
Antigelo glicole etileni-
co di alta qualità con
anticorrosivo per mo-
tori in alluminio.
Rapporto refrigerante "1"
/ acqua (acqua dolce)
"2":
50%/50%
Capacita refrigerante:
0.9 L (0.79 Imp qt, 0.95
US qt)

3-7
MOTORE
Inumidire la guarnizione del coper-
chio radiatore.
3. Coperchio del radiatore
2. Applicare la pressione indicata.
3. Controllare:
• Pressione
Impossibile mantenere la pressio-
ne indicata per 10 secondi→Sos-
tituire.
CONTROLLO SISTEMA DI
RAFFREDDAMENTO
1. Controllare:
• Livello refrigerante
2. Fissare:
• Tester del coperchio radiatore "1"
e adattatore "2"
3. Applicare la pressione indicata.
• Non applicare una pressione supe-
riore a quella indicata.• Il radiatore deve essere completa-
mente pieno.
4. Controllare:
• Pressione
Impossibile mantenere la pressio-
ne indicata per 10 secondi→Ripa-
rare.
• Radiatore "1"
• Giunto flessibile radiatore "2"
Perdita di refrigerante→Riparare
o sostituire.
• Durit de radiateur "3"
Rigonfiamento→Sostituire.
REGOLAZIONE GIOCO LEVA
DELLA FRIZIONE
1. Controllare:
• Gioco leva della frizione "a"
Non conforme alle specifiche→
Regolare.
2. Regolare:
• Gioco della leva della frizione
Operazioni per la regolazione del
gioco leva della frizione:
a. Allentare i controdadi "1".
b. Ruotare il dispositivo di regolazi-
one "2" finche il gioco "a" rientri
nei limiti indicati.
c. Serrare i controdadi.
• Prima della regolazione, esporre il
dispositivo di regolazione allon-
tanando il parapolvere "3" e il
coperchio "4".
• Eseguire una regolazione minuzio-
sa sul lato della leva utilizzando il
dispositivo di regolazione "5".• Dopo la regolazione, controllare il
corretto funzionamento della leva
della frizione.
3. Installare:
• Coperchio "1"
• Parapolvere "2"
Collocare l’estremità "a" del coper-
chio nel parapolvere.
REGOLAZIONE DEL GIOCO
DELLA MANOPOLA
ACCELERATORE
1. Controllare:
• Gioco della manopola accelera-
tore "a"
Non conforme alle specifiche→
Regolare.
2. Regolare:
• Gioco della manopola accelera-
tore
Operazioni per la regolazione:
a. Far scorrere il coperchio del dis-
positivo di regolazione.
b. Allentare il controdado "1".
c. Ruotare il dispositivo di regolazi-
one "2" fino ad ottenere il gioco in-
dicato.
d. Serrare il controdado. Tester del coperchio ra-
diatore:
YU-24460-01/90890-
01325
Adattatore del tester del
coperchio radiatore:
YU-33984/90890-01352
Pressione di apertura
coperchio del radiatore:
95–125 kPa (0.95–1.25
kg/cm
2, 13.5–17.8 psi)
Tester del coperchio ra-
diatore:
YU-24460-01/90890-
01325
Adattatore del tester del
coperchio radiatore:
YU-33984/90890-01352
Pressione standard:
180 kPa (1.8 kg/cm
2,
25.6 psi)
Gioco leva della frizione
"a" :
8–13 mm (0.31–0.51 in)
Controdado:
4 Nm (0.4 m•kg, 2.9
ft•lb)
Gioco della manopola ac-
celeratore "a":
3–5 mm (0.12–0.20 in)
Controdado:
7 Nm (0.7 m•kg, 5.1
ft•lb)
