Situações diversas
Aviso
O alarme anti-roubo não é activado quando o veículo é trancado manual-
mente com o palhetão ⇒ Página 79. 

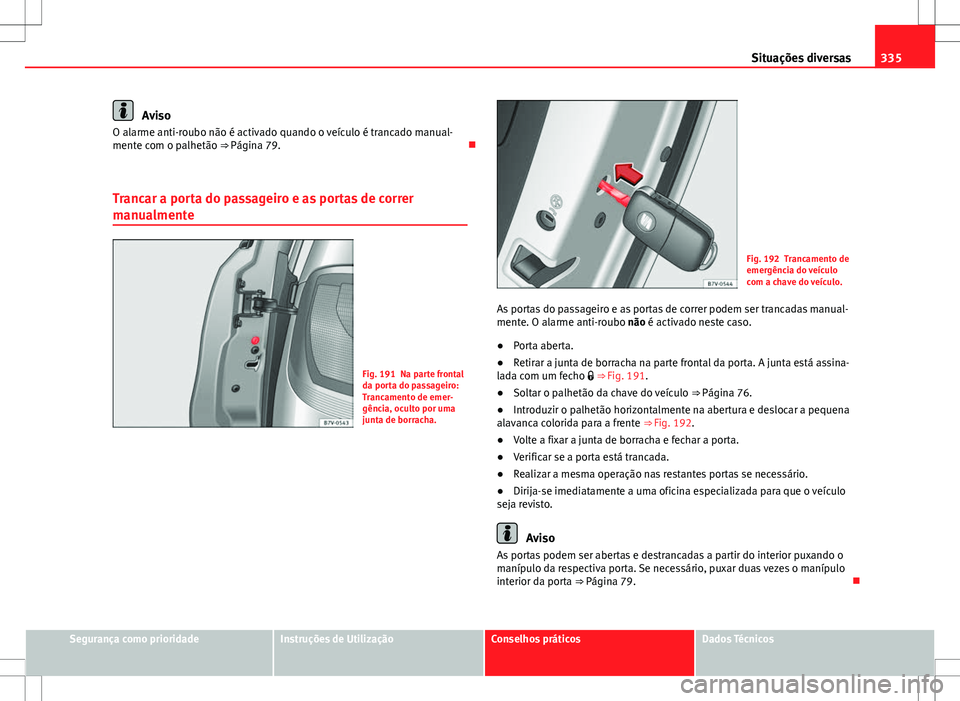

Trancar a porta do passageiro e as portas de correr
manualmente
Fig. 191 Na parte frontal
da porta do passageiro:
Trancamento de emer-
gência, oculto por uma
junta de borracha.
Fig. 192 Trancamento de
emergência do veículo
com a chave do veículo.
As portas do passageiro e as portas de correr podem ser trancadas manual-
mente. O alarme anti-roubo não é activado neste caso.
● Porta aberta.
● Retirar a junta de borracha na parte frontal da porta. A junta está assina-
lada com um fecho  ⇒  Fig. 191.
● Soltar o palhetão da chave do veículo ⇒ Página 76.
● Introduzir o palhetão horizontalmente na abertura e deslocar a pequena
alavanca colorida para a frente ⇒ Fig. 192.
● Volte a fixar a junta de borracha e fechar a porta.
● Verificar se a porta está trancada.
● Realizar a mesma operação nas restantes portas se necessário.
● Dirija-se imediatamente a uma oficina especializada para que o veículo
seja revisto.
Aviso
As portas podem ser abertas e destrancadas a partir do interior puxando o
manípulo da respectiva porta. Se necessário, puxar duas vezes o manípulo
interior da porta ⇒ Página 79. 
Segurança como prioridadeInstruções de UtilizaçãoConselhos práticosDados Técnicos

336Situações diversas

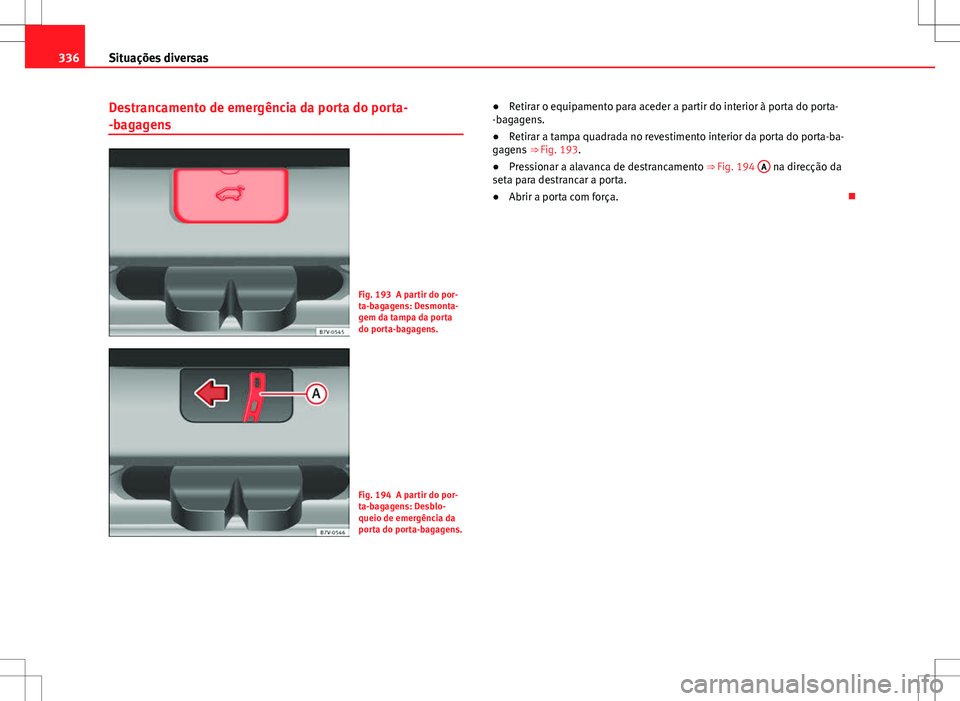

Destrancamento de emergência da porta do porta-
-bagagens
Fig. 193 A partir do por-
ta-bagagens: Desmonta-
gem da tampa da porta
do porta-bagagens.
Fig. 194 A partir do por-
ta-bagagens: Desblo-
queio de emergência da
porta do porta-bagagens. ●
Retirar o equipamento para aceder a partir do interior à porta do porta-
-bagagens.
● Retirar a tampa quadrada no revestimento interior da porta do porta-ba-
gagens ⇒ Fig. 193.
● Pressionar a alavanca de destrancamento ⇒ Fig. 194 A
na direcção da
seta para destrancar a porta.
● Abrir a porta com força. 

337
Situações diversas

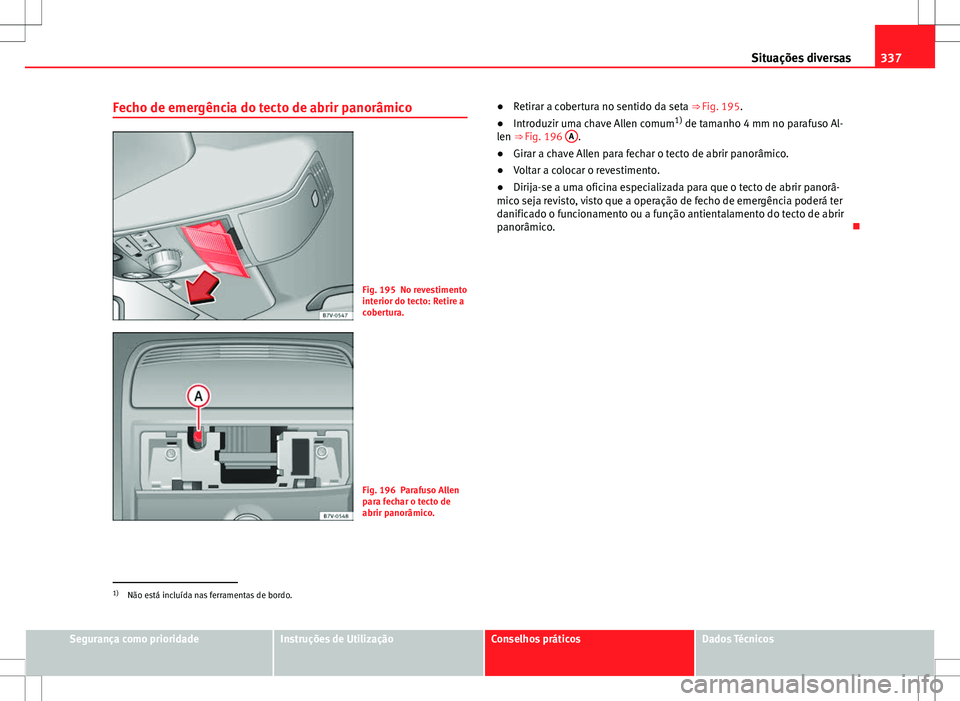

Fecho de emergência do tecto de abrir panorâmico
Fig. 195 No revestimento
interior do tecto: Retire a
cobertura.
Fig. 196 Parafuso Allen
para fechar o tecto de
abrir panorâmico. ●
Retirar a cobertura no sentido da seta ⇒ Fig. 195.
● Introduzir uma chave Allen comum 1)
de tamanho 4 mm no parafuso Al-
len ⇒ Fig. 196 A
.
● Girar a chave Allen para fechar o tecto de abrir panorâmico.
● Voltar a colocar o revestimento.
● Dirija-se a uma oficina especializada para que o tecto de abrir panorâ-
mico seja revisto, visto que a operação de fecho de emergência poderá ter
danificado o funcionamento ou a função antientalamento do tecto de abrir
panorâmico. 
1)
Não está incluída nas ferramentas de bordo.
Segurança como prioridadeInstruções de UtilizaçãoConselhos práticosDados Técnicos

338Situações diversas

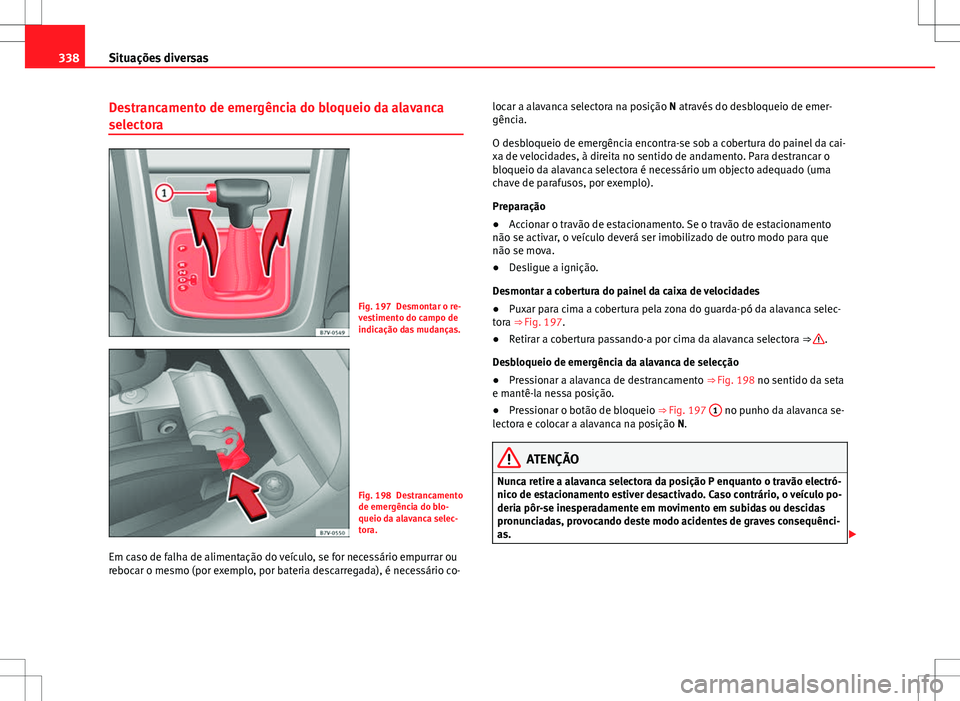

Destrancamento de emergência do bloqueio da alavanca
selectora
Fig. 197 Desmontar o re-
vestimento do campo de
indicação das mudanças.
Fig. 198 Destrancamento
de emergência do blo-
queio da alavanca selec-
tora.
Em caso de falha de alimentação do veículo, se for necessário empurrar ou
rebocar o mesmo (por exemplo, por bateria descarregada), é necessário co- locar a alavanca selectora na posição N através do desbloqueio de emer-
gência.
O desbloqueio de emergência encontra-se sob a cobertura do painel da cai-
xa de velocidades, à direita no sentido de andamento. Para destrancar o
bloqueio da alavanca selectora é necessário um objecto adequado (uma
chave de parafusos, por exemplo).
Preparação
●
Accionar o travão de estacionamento. Se o travão de estacionamento
não se activar, o veículo deverá ser imobilizado de outro modo para que
não se mova.
● Desligue a ignição.
Desmontar a cobertura do painel da caixa de velocidades
● Puxar para cima a cobertura pela zona do guarda-pó da alavanca selec-
tora ⇒ Fig. 197.
● Retirar a cobertura passando-a por cima da alavanca selectora ⇒ 
.
Desbloqueio de emergência da alavanca de selecção
● Pressionar a alavanca de destrancamento ⇒ Fig. 198 no sentido da seta
e mantê-la nessa posição.
● Pressionar o botão de bloqueio ⇒ Fig. 197 1
no punho da alavanca se-
lectora e colocar a alavanca na posição N.
ATENÇÃO
Nunca retire a alavanca selectora da posição P enquanto o travão electró-
nico de estacionamento estiver desactivado. Caso contrário, o veículo po-
deria pôr-se inesperadamente em movimento em subidas ou descidas
pronunciadas, provocando deste modo acidentes de graves consequênci-
as. 

339
Situações diversas
CUIDADO
Se o veículo rodar com o motor parado e a alavanca selectora na posição N
por um período de tempo prolongado e a grande velocidade (por exemplo,
ao ser rebocado), a caixa de velocidades automática ficará danificada. 
Ferramentas de bordo* Introdução ao tema
Ao imobilizar o veículo em caso de avaria devem ser tidas em conta as dis-
posições legais de cada país.
Informação complementar e advertências:
● Preparativos para trabalhar no compartimento do motor ⇒ Página 292
● Mudança de roda ⇒  Página 325
● Em caso de emergência ⇒  Página 331
ATENÇÃO
Uma ferramenta solta no habitáculo poderia ser projectada violentamen-
te em caso de manobras repentinas, travagens bruscas e acidentes, pro-
vocando lesões graves.
● Certifique-se de transportar as ferramentas de bordo devidamente fi-
xas no porta-bagagens.
ATENÇÃO
As ferramentas de bordo não apropriadas ou danificadas podem causar
lesões e acidentes.
● Não trabalhar nunca com ferramentas inadequadas ou danificadas.

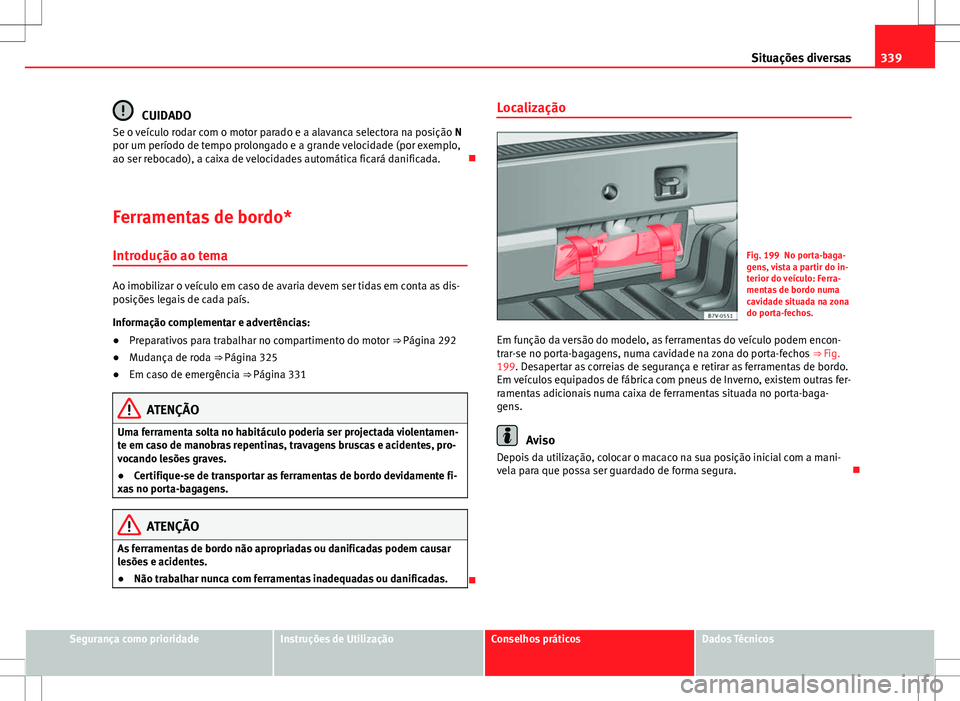

 Localização
Fig. 199 No porta-baga-
gens, vista a partir do in-
terior do veículo: Ferra-
mentas de bordo numa
cavidade situada na zona
do porta-fechos.
Em função da versão do modelo, as ferramentas do veículo podem encon-
trar-se no porta-bagagens, numa cavidade na zona do porta-fechos ⇒ Fig.
199. Desapertar as correias de segurança e retirar as ferramentas de bordo.
Em veículos equipados de fábrica com pneus de Inverno, existem outras fer-
ramentas adicionais numa caixa de ferramentas situada no porta-baga-
gens.
Aviso
Depois da utilização, colocar o macaco na sua posição inicial com a mani-
vela para que possa ser guardado de forma segura. 
Segurança como prioridadeInstruções de UtilizaçãoConselhos práticosDados Técnicos

340Situações diversas

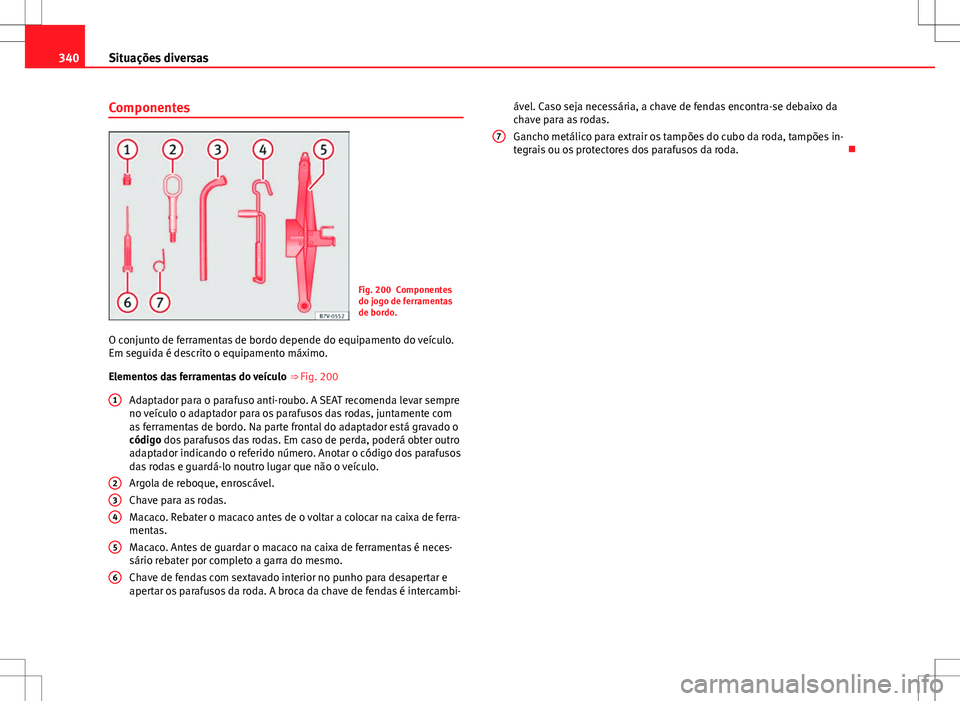

Componentes
Fig. 200 Componentes
do jogo de ferramentas
de bordo.
O conjunto de ferramentas de bordo depende do equipamento do veículo.
Em seguida é descrito o equipamento máximo.
Elementos das ferramentas do veículo
⇒  Fig. 200
Adaptador para o parafuso anti-roubo. A SEAT recomenda levar sempre
no veículo o adaptador para os parafusos das rodas, juntamente com
as ferramentas de bordo. Na parte frontal do adaptador está gravado o
código dos parafusos das rodas. Em caso de perda, poderá obter outro
adaptador indicando o referido número. Anotar o código dos parafusos
das rodas e guardá-lo noutro lugar que não o veículo.
Argola de reboque, enroscável.
Chave para as rodas.
Macaco. Rebater o macaco antes de o voltar a colocar na caixa de ferra-
mentas.
Macaco. Antes de guardar o macaco na caixa de ferramentas é neces-
sário rebater por completo a garra do mesmo.
Chave de fendas com sextavado interior no punho para desapertar e
apertar os parafusos da roda. A broca da chave de fendas é intercambi-
1
234
5
6
ável. Caso seja necessária, a chave de fendas encontra-se debaixo da
chave para as rodas.
Gancho metálico para extrair os tampões do cubo da roda, tampões in-
tegrais ou os protectores dos parafusos da roda.

7

341
Situações diversas

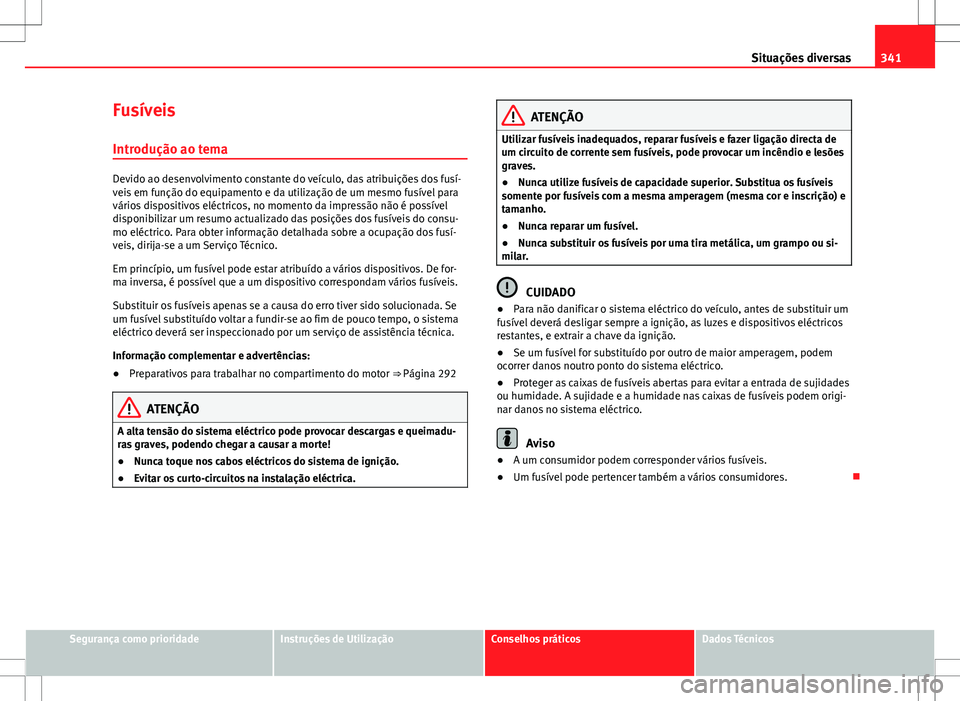

Fusíveis
Introdução ao tema
Devido ao desenvolvimento constante do veículo, das atribuições dos fusí-
veis em função do equipamento e da utilização de um mesmo fusível para
vários dispositivos eléctricos, no momento da impressão não é possível
disponibilizar um resumo actualizado das posições dos fusíveis do consu-
mo eléctrico. Para obter informação detalhada sobre a ocupação dos fusí-
veis, dirija-se a um Serviço Técnico.
Em princípio, um fusível pode estar atribuído a vários dispositivos. De for-
ma inversa, é possível que a um dispositivo correspondam vários fusíveis.
Substituir os fusíveis apenas se a causa do erro tiver sido solucionada. Se
um fusível substituído voltar a fundir-se ao fim de pouco tempo, o sistema
eléctrico deverá ser inspeccionado por um serviço de assistência técnica.
Informação complementar e advertências:
● Preparativos para trabalhar no compartimento do motor ⇒ Página 292
ATENÇÃO
A alta tensão do sistema eléctrico pode provocar descargas e queimadu-
ras graves, podendo chegar a causar a morte!
● Nunca toque nos cabos eléctricos do sistema de ignição.
● Evitar os curto-circuitos na instalação eléctrica.
ATENÇÃO
Utilizar fusíveis inadequados, reparar fusíveis e fazer ligação directa de
um circuito de corrente sem fusíveis, pode provocar um incêndio e lesões
graves.
● Nunca utilize fusíveis de capacidade superior. Substitua os fusíveis
somente por fusíveis com a mesma amperagem (mesma cor e inscrição) e
tamanho.
● Nunca reparar um fusível.
● Nunca substituir os fusíveis por uma tira metálica, um grampo ou si-
milar.
CUIDADO
● Para não danificar o sistema eléctrico do veículo, antes de substituir um
fusível deverá desligar sempre a ignição, as luzes e dispositivos eléctricos
restantes, e extrair a chave da ignição.
● Se um fusível for substituído por outro de maior amperagem, podem
ocorrer danos noutro ponto do sistema eléctrico.
● Proteger as caixas de fusíveis abertas para evitar a entrada de sujidades
ou humidade. A sujidade e a humidade nas caixas de fusíveis podem origi-
nar danos no sistema eléctrico.
Aviso
● A um consumidor podem corresponder vários fusíveis.
● Um fusível pode pertencer também a vários consumidores. 
Segurança como prioridadeInstruções de UtilizaçãoConselhos práticosDados Técnicos

342Situações diversas

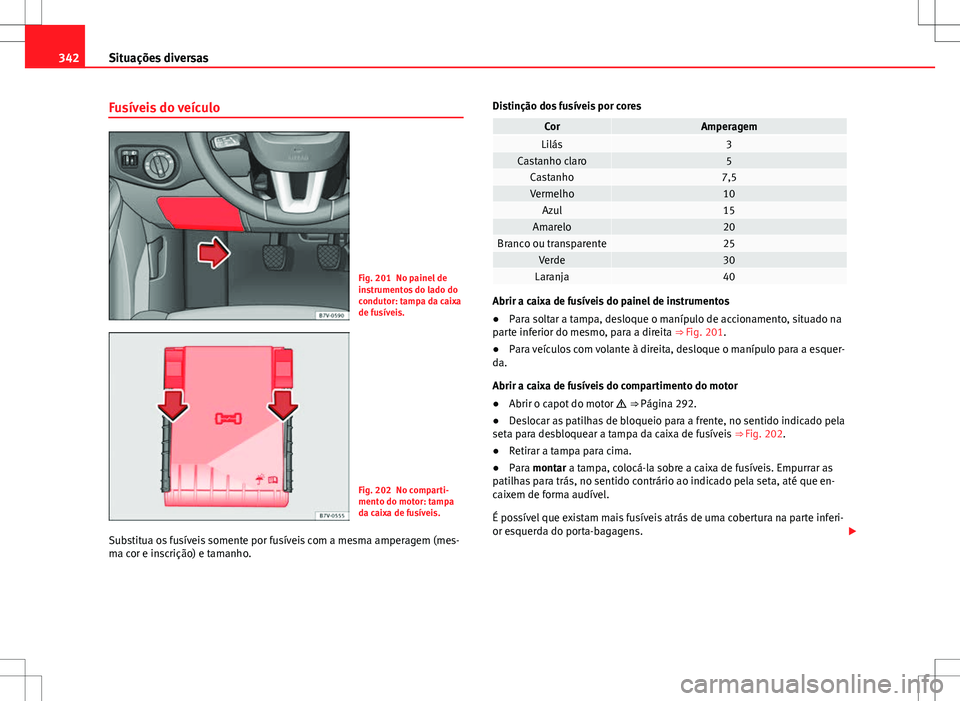

Fusíveis do veículo
Fig. 201 No painel de
instrumentos do lado do
condutor: tampa da caixa
de fusíveis.
Fig. 202 No comparti-
mento do motor: tampa
da caixa de fusíveis.
Substitua os fusíveis somente por fusíveis com a mesma amperagem (mes-
ma cor e inscrição) e tamanho. Distinção dos fusíveis por cores
CorAmperagemLilás3Castanho claro5Castanho7,5Vermelho10Azul15Amarelo20Branco ou transparente25Verde30Laranja40
Abrir a caixa de fusíveis do painel de instrumentos
●
Para soltar a tampa, desloque o manípulo de accionamento, situado na
parte inferior do mesmo, para a direita ⇒ Fig. 201.
● Para veículos com volante à direita, desloque o manípulo para a esquer-
da.
Abrir a caixa de fusíveis do compartimento do motor
● Abrir o capot do motor  ⇒  Página 292.
● Deslocar as patilhas de bloqueio para a frente, no sentido indicado pela
seta para desbloquear a tampa da caixa de fusíveis ⇒ Fig. 202.
● Retirar a tampa para cima.
● Para montar a tampa, colocá-la sobre a caixa de fusíveis. Empurrar as
patilhas para trás, no sentido contrário ao indicado pela seta, até que en-
caixem de forma audível.
É possível que existam mais fusíveis atrás de uma cobertura na parte inferi-
or esquerda do porta-bagagens. 
