2013 Peugeot 807 PEUGEOT 807 2013 Kezelési útmutató (in Hungarian)

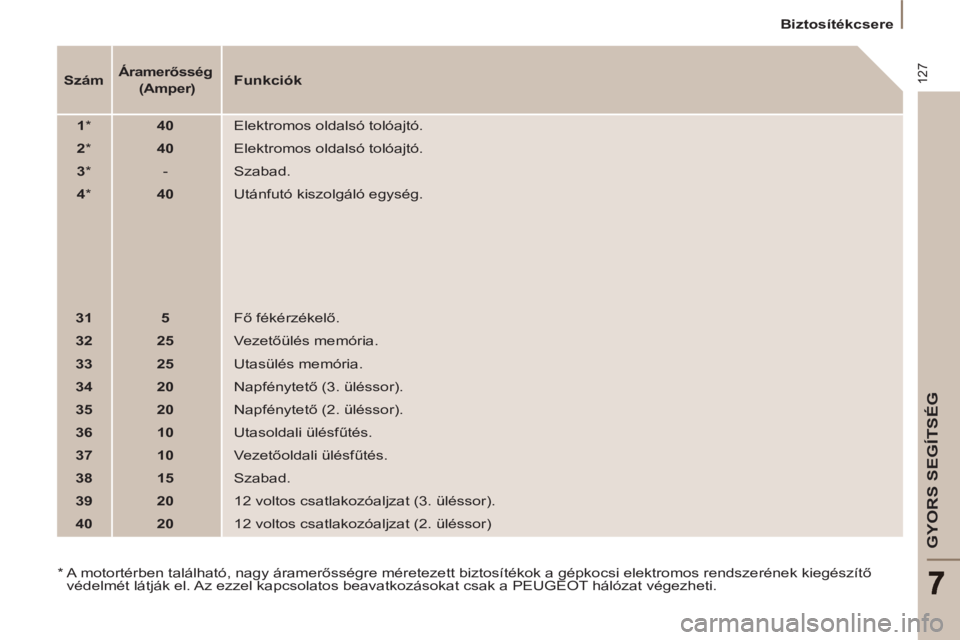

127
GYORS SEGÍTSÉG


Biztosítékcsere



Szám



Áramerősség
(Amper)

Funkciók



1

*


40

Elektromos oldalsó tolóajtó.


2

*


40

Elektromos oldalsó tolóajtó.


3

*

- Szabad.


4

*


40

Utánfutó kiszolgáló egység.


31



5

Fő fékérzékelő.


32



25

Vezetőülés memória.


33



25

Utasülés memória.


34



20

Napfénytető (3. üléssor).


35



20

Napfénytető (2. üléssor).


36



10

Utasoldali ülésfűtés.


37



10

Vezetőoldali ülésf
űtés.


38



15

Szabad.


39



20

12 voltos csatlakozóaljzat (3. üléssor).


40



20

12 voltos csatlakozóaljzat (2. üléssor)

*
A motortérben található, nagy áramerősségre méretezett biztosítékok a gépkocsi elektromos rendszerének kiegészítő
védelmét látják el. Az ezzel kapcsolatos beavatkozásokat csak a PEUGEOT hálózat végezheti.

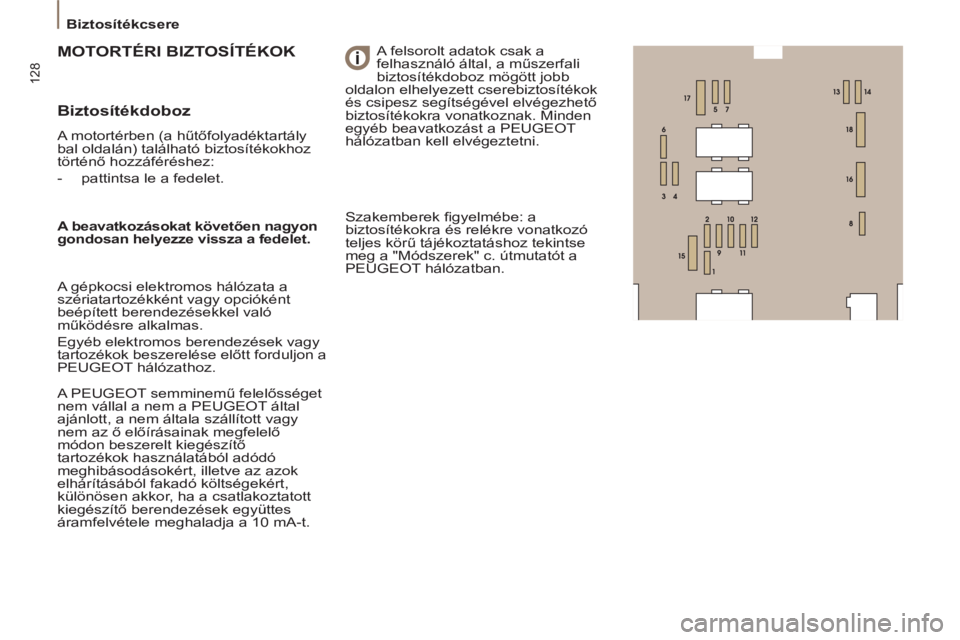

128


Biztosítékcsere



Biztosítékdoboz

A motortérben (a hűtőfolyadéktartály
bal oldalán) található biztosítékokhoz
történő hozzáféréshez:


- pattintsa le a fedelet.

MOTORTÉRI BIZTOSÍTÉKOK
MOTO
A felsorolt adatok csak a
felhasználó által, a műszerfali
biztosítékdoboz mögött jobb
oldalon elhelyezett cserebiztosítékok
és csipesz segítségével elvégezhető
biztosítékokra vonatkoznak. Minden
egyéb beavatkozást a PEUGEOT
hálózatban kell elvégeztetni.

A beavatkozásokat követően nagyon
gondosan helyezze vissza a fedelet.
A gépkocsi elektromos hálózata a
szériatartozékként vagy opcióként
beépített berendezésekkel való
működésre alkalmas.
Egyéb elektromos berendezések vagy
tartozékok beszerelése előtt forduljon a
PEUGEOT hálózathoz.
A PEUGEOT semminemű felelősséget
nem vállal a nem a PEUGEOT által
ajánlott, a nem általa szállított vagy
nem az ő előírásainak megfelelő
módon beszerelt kiegészítő
tartozékok használatából adódó
meghibásodásokért, illetve az azok
elhárításából fakadó költségekért,
különösen akkor, ha a csatlakoztatott
kiegészítő berendezések együttes
áramfelvétele meghaladja a 10 mA-t. Szakemberek fi gyelmébe: a
biztosítékokra és relékre vonatkozó
teljes körű tájékoztatáshoz tekintse
meg a "Módszerek" c. útmutatót a
PEUGEOT hálózatban.

129
GYORS SEGÍTSÉG
7


Biztosítékcsere



Szám



Áramerősség
(Amper)

Funkciók



1



20

Motorszámítógép, Üzemanyag- és levegőadagoló berendezések, Motorventilátor-egység.


2



15

Kürt.


3



10

Első és hátsó ablakmosó szivattyú.


4



20

Fényszórómosó szivattyú.


5



15

Üzemanyag-adagoló berendezés.


6



10

Szervokormány, Másodlagos fékpedál érintkező, Automata sebességváltó számítógép,
Léghozammérő, Xenonfényszórók fénynyaláb-korrekciója.


7



10

Fékrendszer (ABS/ESP).


8



20

Gyújtáskapcsoló vezérlő.


9



10

Fő fékkapcsoló.


10



30

Üzemanyag- és levegőadagoló berendezések, Környezetvédelmi berendezések.


11



40

Első klímaberendezés.



12



30

Első ablaktörlő.


13



40

Intelligens kiszolgálóegység.


14



30

Szabad.


15



30

Gyermekzár reteszelő/kireteszelő/szuperreteszelő kapcsolója.

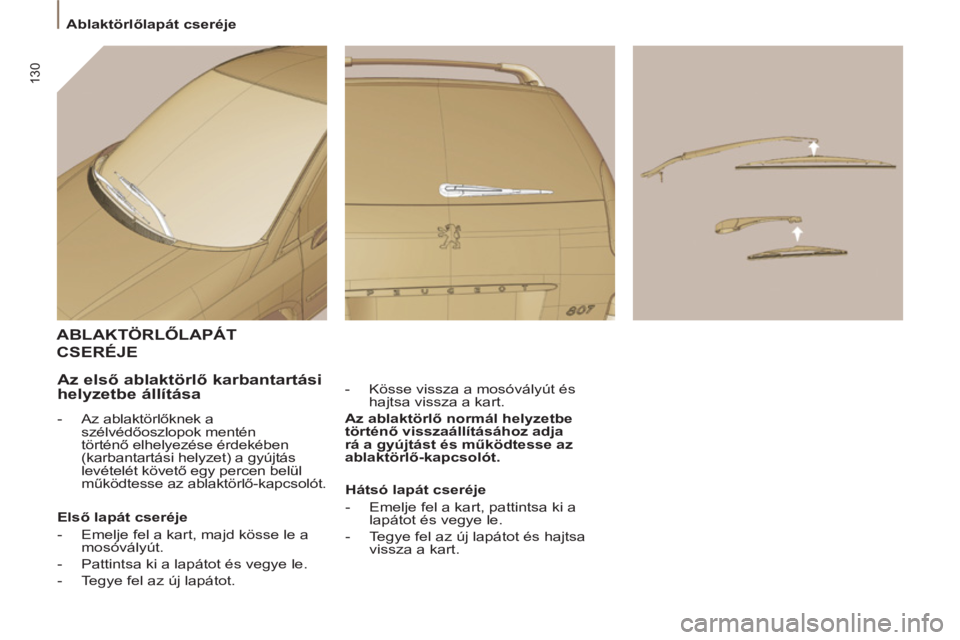

130
Ablaktörlőlapát cseréje
ABLAKTÖRLŐLAPÁT
CSERÉJE

- Kösse vissza a mosóvályút és
hajtsa vissza a kart.

Az ablaktörlő normál helyzetbe
történő visszaállításához adja
rá a gyújtást és működtesse az
ablaktörlő-kapcsolót.



Az első ablaktörlő karbantartási
helyzetbe állítása


- Az ablaktörlőknek a
szélvédőoszlopok mentén
történő elhelyezése érdekében
(karbantartási helyzet) a gyújtás
levételét követő egy percen belül
működtesse az ablaktörlő-kapcsolót.

Első lapát cseréje


- Emelje fel a kart, majd kösse le a
mosóvályút.

- Pattintsa ki a lapátot és vegye le.

- Tegye fel az új lapátot.
Hátsó lapát cseréje


- Emelje fel a kart, pattintsa ki a
lapátot és vegye le.

- Tegye fel az új lapátot és hajtsa
vissza a kart.

131
GYORS SEGÍTSÉG
7

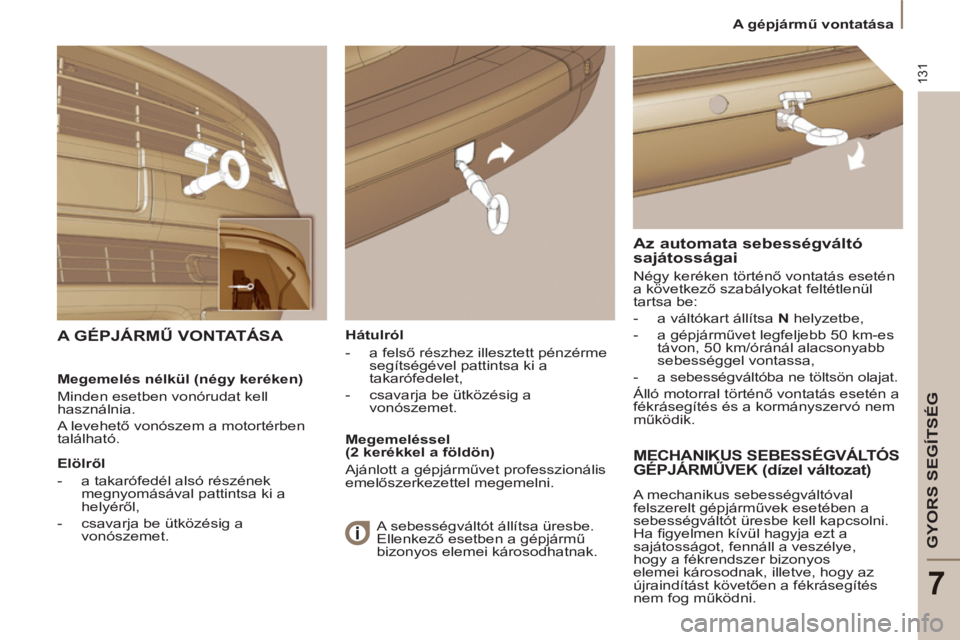

A gépjármű vontatása

Hátulról


- a felső részhez illesztett pénzérme
segítségével pattintsa ki a
takarófedelet,

- csavarja be ütközésig a
vonószemet.


A GÉPJÁRMŰ VONTATÁSA

Az automata sebességváltó
sajátosságai
Négy keréken történő vontatás esetén
a következő szabályokat feltétlenül
tartsa be:


- a váltókart állítsa N
helyzetbe,

- a gépjárművet legfeljebb 50 km-es
távon, 50 km/óránál alacsonyabb
sebességgel vontassa,

- a sebességváltóba ne töltsön olajat.
Álló motorral történő vontatás esetén a
fékrásegítés és a kormányszervó nem
működik.
Megemelés nélkül (négy keréken)
Minden esetben vonórudat kell
használnia.
A levehető vonószem a motortérben
található.

Elölről


- a takarófedél alsó részének
megnyomásával pattintsa ki a
helyéről,

- csavarja be ütközésig a
vonószemet.

Megemeléssel
(2 kerékkel a földön)
Ajánlott a gépjárművet professzionális
emelőszerkezettel megemelni.


MECHANIKUS SEBESSÉGVÁLTÓS
GÉPJÁRMŰVEK (dízel változat)

A mechanikus sebességváltóval
felszerelt gépjárművek esetében a
sebességváltót üresbe kell kapcsolni.
Ha fi gyelmen kívül hagyja ezt a
sajátosságot, fennáll a veszélye,
hogy a fékrendszer bizonyos
elemei károsodnak, illetve, hogy az
újraindítást követően a fékrásegítés
nem fog működni. A sebességváltót állítsa üresbe.
Ellenkező esetben a gépjármű
bizonyos elemei károsodhatnak.

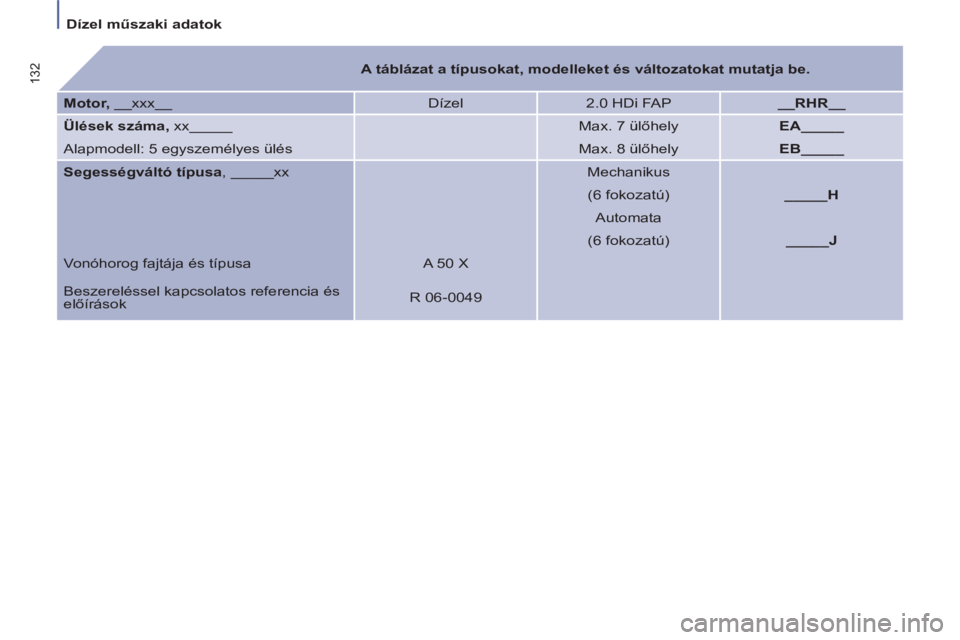

Dízel műszaki adatok

132



A táblázat a típusokat, modelleket és változatokat mutatja be.



Motor,
__xxx__ Dízel
2.0 HDi FAP
__RHR__


Ülések száma,
xx_____


Max. 7 ülőhely
EA_____

Alapmodell: 5 egyszemélyes ülés


Max. 8 ülőhely
EB_____


Segességváltó típusa
, _____xx


Mechanikus



(6 fokozatú)
_____H



Automata



(6 fokozatú)
_____
J

Vonóhorog fajtája és típusa A 50 X

Beszereléssel kapcsolatos referencia és
előírások R 06-0049

133

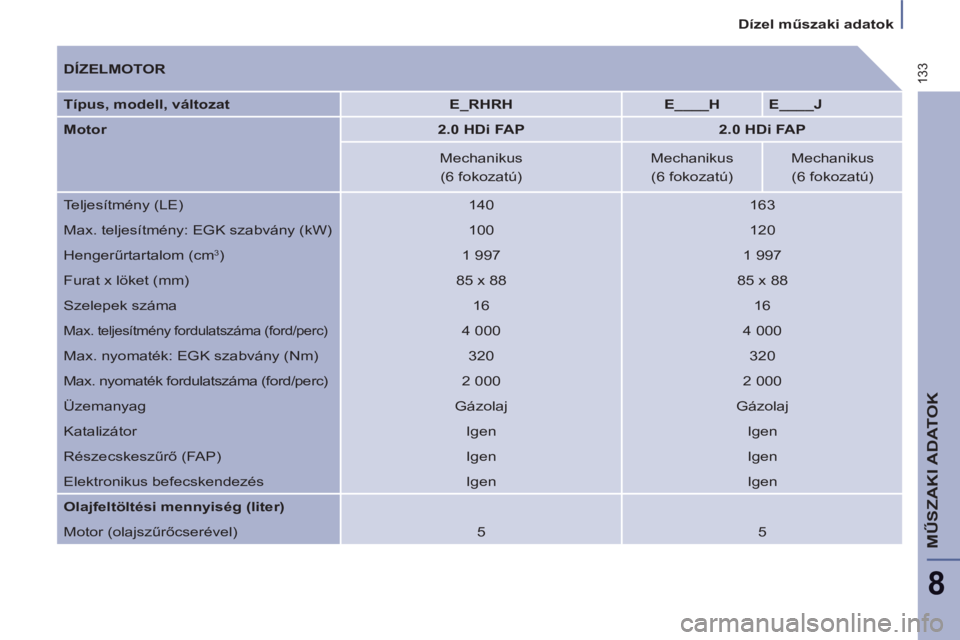

Dízel műszaki adatok

MŰSZAKI ADATOK
8



DÍZELMOTOR


Típus, modell, változat


E_RHRH



E____H



E____J



Motor


2.0 HDi FAP



2.0 HDi FAP




Mechanikus
Mechanikus
Mechanikus

(6 fokozatú)
(6 fokozatú)
(6 fokozatú)
Teljesítmény (LE)
140
163
Max. teljesítmény: EGK szabvány (kW)
100
120
Hengerűrtartalom (cm
3
)
1 997
1 997
Furat x löket (mm)
85 x 88
85 x 88
Szelepek száma
16
16

Max. teljesítmény fordulatszáma (ford/perc)

4 000
4 000
Max. nyomaték: EGK szabvány (Nm)
320
320
Max. nyomaték fordulatszáma (ford/perc)
2 000
2 000
Üzemanyag
Gázolaj
Gázolaj
Katalizátor
Igen
Igen
Részecskeszűrő (FAP)
Igen
Igen
Elektronikus befecskendezés
Igen
Igen

Olajfeltöltési mennyiség (liter)

Motor (olajszűrőcserével)
5
5

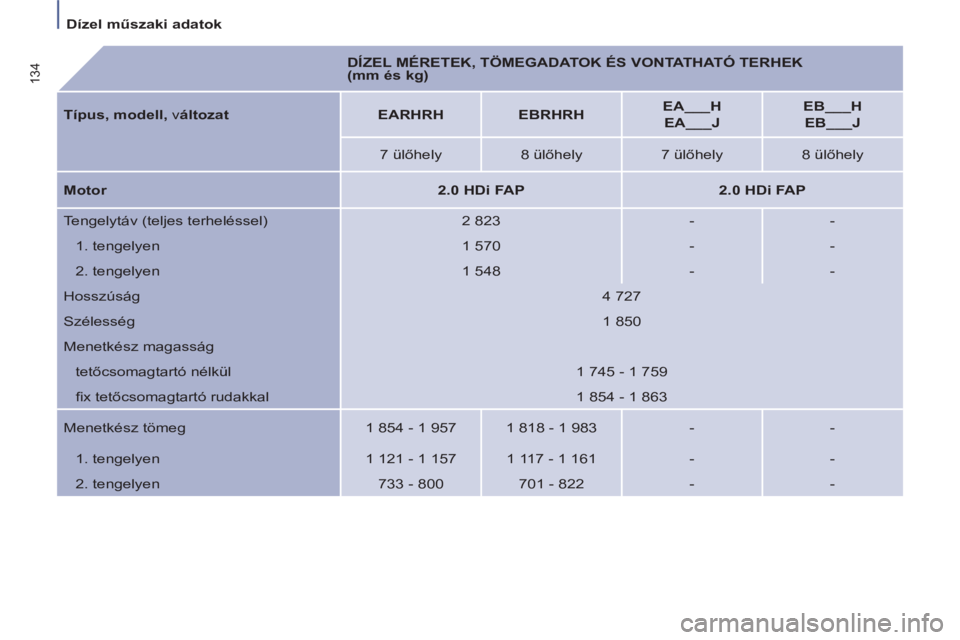

Dízel műszaki adatok

134

DÍZEL MÉRETEK, TÖMEGADATOK ÉS VONTATHATÓ TERHEK
(mm és kg)
Típus, modell, v áltozat


EARHRH



EBRHRH



EA___H


EA___J



EB___H


EB___J




7 ülőhely
8 ülőhely
7 ülőhely
8 ülőhely

Motor


2.0 HDi FAP



2.0 HDi FAP


Tengelytáv (teljes terheléssel)
2 823
-
-
1. tengelyen
1 570
-
-
2. tengelyen
1 548
-
-
Hosszúság
4 727
Szélesség
1 850
Menetkész magasság
tetőcsomagtartó nélkül
1 745 - 1 759
fi x tetőcsomagtartó rudakkal
1 854 - 1 863
Menetkész tömeg
1 854 - 1 957
1 818 - 1 983
-
-
1. tengelyen
1 121 - 1 157
1 117 - 1 161
-
-
2. tengelyen
733 - 800
701 - 822
-
-
