2013 Peugeot 807 PEUGEOT 807 2013 Kezelési útmutató (in Hungarian)

11 9
GYORS SEGÍTSÉG
7
Kerékcsere
Az autóemelőt csak a
lecserélendő kerék teljes
kicsavarozását, illetve a vele
átlósan szemközti kerék kiékelését
követően hajtsa ki.





- Helyezze el az autóemelőt a
lecserélendő kerékhez legközelebb
eső emelési ponthoz. Győződjön
meg arról, hogy az autóemelő talpa
teljes felületén érintkezik a talajjal,
és szilárdan áll.

- Az autóemelő kihajtásával emelje
el a kereket a talajról.
- Lazítsa ki teljesen a csavarokat.

- Vegye ki a csavarokat, és emelje le
a kereket.


5. A PÓTKERÉK
FELSZERELÉSE


- Helyezze fel a kereket az agyra, és
csavarja be kézzel a csavarokat.

- Hajtsa végre a kerékcsavarok
első meghúzását a kerékkulcs
segítségével.

120
Kerékcsere

- Az emelő összehajtásával engedje
le teljesen a gépjárművet, majd
távolítsa el az emelőt.

- A kerékkulccsal erőltetés
nélkül, ütközésig húzza meg a
kerékcsavarokat.
-
A javítandó kereket a csomagtartó alatti
mélyedésben található jel segítségével,
szeleppel felfelé helyezze vissza.

- Csévélje fel a csörlő kábelét a
kerékkulccsal, és húzza meg teljesen.
A kerék menet közbeni megfelelő
rögzítésének biztosítása érdekében
ellenőrizze, hogy a kerék vízszintes
helyzetben van-e, és tökéletesen
illeszkedik-e a padlólemezhez.

- Gondosan ügyeljen a csomagtartóban
található fedél visszazárására, mivel
ezzel reteszelhető a csörlő.

- A dísztárcsát helyezze a
csomagtartóba. Soha ne feküdjön autóemelővel
megemelt gépkocsi alá
(használjon tartóbakot). A
csörlőkábel le- vagy feltekeréséhez a
kerékkulcs helyett soha ne használjon
csavarhúzót.


6. A MEGJAVÍTOTT KERÉK
VISSZASZERELÉSE
A kerék visszaszerelése az 5. pontban
leírtak szerint történik (a dísztárcsa
visszahelyezéséről se feledkezzen el).
A pótkerék nem szolgál nagyobb
távolságok megtételére, a
pótkerék csavarjainak meghúzását
és a gumiabroncs nyomását minél
hamarabb ellenőriztesse a PEUGEOT
hálózatban. Az eredeti, sérült kereket
mielőbb javíttassa meg a PEUGEOT
hálózatban.

121
GYORS SEGÍTSÉG
7
Izzócsere

IZZÓCSERE


Az izzókhoz csak száraz ronggyal
nyúljon.
A könnyebb hozzáférés érdekében a
jobb oldalon távolítsa el az ablakmosó
csövét és a biztosítékdoboz fedelét.
Mosás nagynyomású vízsugárral:
ha a makacs szennyeződések
eltávolításához ezt a típusú mosást
választja, a fényszóró védőrétegének
és szigetelésének kímélése érdekében
a vízsugárral kerülje a fényszórókat, a
lámpákat és azok közvetlen környékét.
2 - Távolsági fényszórók
H7-55W vagy xenonizzó.



- Negyed fordulattal fordítsa el balra
a kiégett izzó buráját és vegye le.

- Kösse ki a csatlakozót.

- Az izzó kiszabadításához nyomja
meg a rögzítőkapocs szélét.
Cserélje ki az izzót.
A visszaszerelés során ügyeljen az
illesztőhornyok megfelelő helyzetére és
a rögzítőkapocs tökéletes záródására.


- Kösse vissza a csatlakozót.

- Helyezze vissza a védőburát
és negyed fordulattal fordítsa el
jobbra.

3 - Ködfényszórók
H1-55 3W.


ELSŐ FÉNYSZÓRÓ



1.
Tompított fényszórók


2.
Távolsági fényszórók


3.
Ködfényszórók


4.
Helyzetjelzők


5.
Irányjelzők


1 - Tompított fényszórók
H7-55W vagy xenonizzó.

4 - Helyzetjelzők
W 5 W.


- A lökhárító belseje felől nyomja a
lámpát kifelé.

- Húzza előre az izzót.

- Negyed fordulattal fordítsa balra az
izzófoglalatot és vegye ki.

- Negyed fordulattal fordítsa balra az
izzót, vegye ki, majd hajtsa végre a
cserét.
Visszaszereléskor kívülről illessze a
helyére a lámpatestet és tegye vissza
a lökhárítóba.



FIGYELEM!
ÁRAMÜTÉSVESZÉLY
!

A xenonizzók cseréjét a PEUGEOT
hálózatban kell elvégeztetni.

122
Izzócsere


Hátsó világítás



1.
Irányjelzők

PY 21 W (borostyánszínű).

2.
Féklámpa / helyzetjelző

P 21 W / 5 W.

3.
Tolatólámpa

P 21 W.

4.
Hátsó ködlámpa

P 21 W.
5 - Irányjelzők
PY 21 W (borostyánszínű).


- Negyed fordulattal fordítsa balra az
izzófoglalatot és emelje ki.

- Cserélje ki az izzót.


A fényszórók védőlakkal bevont
polikarbonát burával vannak
felszerelve. Tisztításukhoz ne
használjon száraz vagy dörzsölő
anyagot és tisztító- vagy oldószereket.
Szivacsot és szappanos vizet
használjon.
Bizonyos időjárási viszonyok között
(alacsony hőmérséklet, nedvesség)
a fényszórók burájának belső oldalán
jelentkező pára természetes jelenség,
mely néhány perccel a fényszórók
bekapcsolásást követően megszűnik.
Oldalsó ismétlő irányjelzők
WY 5 W (borostyánszínű).


- Nyomja hátrafelé az irányjelzőt
és szabadítsa ki a visszapillantó
tükörből.

- Tartsa a csatlakozót és fordítsa
negyed fordulattal balra az
izzófoglalatot.

- Az izzót fordítsa negyed fordulattal
balra, emelje ki és végezze el a
cserét.
Visszahelyezéskor az irányjelzőt
hátulról helyezze be a visszapillantó
tükörbe, majd mozgassa előre.

A borostyánszínű izzókat
(irányjelzők és oldalsó ismétlők)
csak azonos műszaki jellemzőkkel
rendelkező és azonos színű izzókra
szabad kicserélni.
Ezt a 4 izzót a gépjármű belsejéből
lehet cserélni:


- nyissa ki a csomagtérajtót,

- az adott oldalon vegye le a
szellőzőnyílás rácsát,

- pattintsa ki a lámpa
csatlakozókábelét,

123
GYORS SEGÍTSÉG
7
Izzócsere

PÓTFÉKLÁMPA

5 darab W 5 W izzó.


- A széleken lepattintva vegye le a
csomagtérajtó felső burkolatát.

- Az izzófoglalat kivételéhez nyomja
össze a két nyelvet ( 1
).

- Cserélje ki a hibás izzót.

- Visszaszereléskor ügyeljen a
csomagtérajtó felső burkolatának
megfelelő visszahelyezésére.
- lazítsa ki a két belső anyacsavart
és vegye ki a lámpát,

- fordítsa el nyolcad fordulattal az
adott izzófoglalatot és vegye ki,

- fordítsa el nyolcad fordulattal balra
a hibás izzót és cserélje ki.
Legalább két hibás izzó esetén
a cserét haladéktalanul el kell
végezni. Visszaszereléskor:


- ügyeljen az izzó pontos
behelyezésére, majd nyomja meg,
hogy a helyére pattanjon,

- ügyeljen az izzófoglalat pontos
behelyezésére, majd nyolcad
fordulattal jobbra fordítva
csavarozza vissza,

- ügyeljen a lámpa pontos
behelyezésére és rögzítésére.



RENDSZÁMTÁBLA-
VILÁGÍTÁS
W 5 W.


- Vegye le az átlátszó burát.

- Cserélje ki a hibás izzót.

124


Biztosítékcsere


BIZTOSÍTÉKCSERE

A biztosítékdobozokat a következő
helyeken találja:


- a műszerfal alsó kesztyűtartójában
(jobb oldalon),

- az akkumulátortérben (jobb oldali
padlólemez),

- a motortérben.
A cserebiztosítékok és az A
csipesz a
műszerfali biztosítékdoboz fedelének
belső részére vannak rögzítve. A biztosíték cseréje előtt keresse meg
a biztosíték kiolvadásának okát és
szüntesse meg a hibát. A biztosítékok
száma a biztosítékdobozon van
feltüntetve.


- Használja az A
csipeszt.

A meghibásodott biztosítékot
mindig azonos áramerősségre
méretezett biztosítékkal cserélje ki.


A biztosítékok ki- és beszerelése

A PEUGEOT semminemű felelősséget
nem vállal a nem a PEUGEOT által
ajánlott, a nem általa szállított vagy
nem az ő előírásainak megfelelő
módon beszerelt kiegészítő
tartozékok használatából adódó
meghibásodásokért, illetve az azok
elhárításából fakadó költségekért,
különösen akkor, ha a csatlakoztatott
kiegészítő berendezések együttes
áramfelvétele meghaladja a 10 mA-t.

125
GYORS SEGÍTSÉG
7


Biztosítékcsere

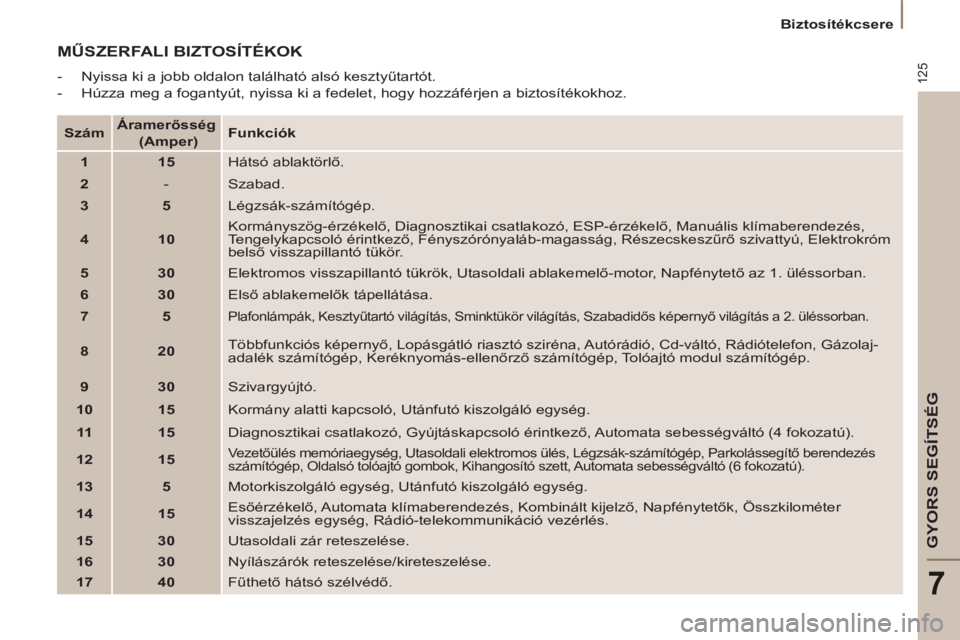

MŰSZERFALI BIZTOSÍTÉKOK



- Nyissa ki a jobb oldalon található alsó kesztyűtartót.

- Húzza meg a fogantyút, nyissa ki a fedelet, hogy hozzáférjen a biztosítékokhoz.


Szám



Áramerősség
(Amper)


Funkciók



1



15

Hátsó ablaktörlő.


2


- Szabad.


3



5

Légzsák-számítógép.


4



10

Kormányszög-érzékelő, Diagnosztikai csatlakozó, ESP-érzékelő, Manuális klímaberendezés,
Tengelykapcsoló érintkező, Fényszórónyaláb-magasság, Részecskeszűrő szivattyú, Elektrokróm
belső visszapillantó tükör.


5



30

Elektromos visszapillantó tükrök, Utasoldali ablakemelő-motor, Napfénytető az 1. üléssorban.


6



30

Első ablakemelők tápellátása.


7



5



Plafonlámpák, Kesztyűtartó világítás, Sminktükör világítás, Szabadidős képernyő világítás a 2. üléssorban.



8



20

Többfunkciós képernyő, Lopásgátló riasztó sziréna, Autórádió, Cd-váltó, Rádiótelefon, Gázolaj-
adalék számítógép, Keréknyomás-ellenőrző számítógép, Tolóajtó modul számítógép.


9



30

Szivargyújtó.


10



15

Kormány alatti kapcsoló, Utánfutó kiszolgáló egység.


11



15

Diagnosztikai csatlakozó, Gyújtáskapcsoló érintkező, Automata sebességváltó (4 fokozatú).


12



15



Vezetőülés memóriaegység, Utasoldali elektromos ülés, Légzsák-számítógép, Parkolássegítő berendezés
számítógép, Oldalsó tolóajtó gombok, Kihangosító szett, Automata sebességváltó (6 fokozatú).


13



5

Motorkiszolgáló egység, Utánfutó kiszolgáló egység.


14



15

Esőérzékelő, Automata klímaberendezés, Kombinált kijelző, Napfénytetők, Összkilométer
visszajelzés egység, Rádió-telekommunikáció vezérlés.


15



30

Utasoldali zár reteszelése.


16



30

Nyílászárók reteszelése/kireteszelése.


17



40

Fűthető hátsó szélvédő.

126


Biztosítékcsere


AKKUMULÁTORTÉRI
AKKU
ZTOSÍTÉKOKBIZT


Biztosítékdoboz

A biztosítékok a jobb oldali ülés
előtt, a padlólemezbe süllyesztett
akkumulátordobozban találhatók:


- pattintsa le a fedelet.

A beavatkozásokat követően
nagyon gondosan helyezze vissza a
fedelet.
