SKIFTE SIKRING
Fremgangsmåte for utskifting av en de-
fekt sikring, for å kunne avhjelpe et pro-
blem med den tilsvarende funksjonen.

Tilgang til verktøy

Tangen som brukes til å ta ut sikringene
er plassert på baksiden av dekselet til
sikringsboksen i dashbordet.
Slik får du tilgang til den:


)
Fjern dekselet helt,

)
Ta ut tangen.



Skifte sikring



Ikke defekt



Defekt





)
Bruk den spesielle tangen til å ta ut
sikringen.

)
En defekt sikring skal alltid skiftes ut
med en sikring med samme styrke.

)
Kontroller at nummeret som står på
boksen, styrken som står gravert på
sikringen og på tabellene her, er det
samme.

Installering av elektrisk
tilbehør
Det elektriske kretsløpet i bi-
len din er beregnet på å fungere med
standard- eller ekstrautstyr.
Før du installerer eventuelt annet
utstyr eller elektrisk tilbehør i bilen,
kontakt PEUGEOT-forhandlernettet
eller et kvalifisert verksted.
PEUGEOT frasier seg ethvert
ansvar for utgifter som skyldes
installering av tilbehør som
ikke føres av våre forhandlere, ikke
er godkjent av PEUGEOT eller ikke
er installert etter våre forholdsregler.
Dette gjelder spesielt når forbruket
for alle de ekstra tilkoplede appara-
tene overskrider 10 milliampere.

Før du skifter sikringen, finn ut hva fei-
len skyldes og rett opp denne feilen.


)
Du finner ut hvilken sikring som er
gått ved å kontrollere smeltetråde-
ne.

192
PRAKTISK INFORMASJON

Sikringer i dashbord

Sikringsboksen er plassert nederst i
dashbordet.
Tabeller over sikringer


Sikring
nr.


Styrke
(A)

Funksjoner




F1


15

Vindusvisker bak.


F2


-

Ikke i bruk.


F3


5

S.E. kollisjonsputer.


F4


10
Innvendig speil med dag-nattfunksjon, klimaanlegg,
S.E. for betjening og beskyttelse, multimedia bak.


F5


30

Sekvensielle vindusheiser foran.


F6


30

Sekvensielle vindusheiser bak.


F7


5
Taklamper foran og bak, kartleserlamper,
leselamper bak, lys i solskjerm, lys i hanskerom,
lys i midtre armlene, betjening av 12V-relé i
bagasjerommet.

193
PRAKTISK INFORMASJON

Tilgang til sikringene


)
Se avsnittet "Tilgang til verktøy".


Sikring

nr.



Styrke

(A)



Funksjoner




F8



20

Bilradio, radio med telefon, CD-skifter,
multifunksjonsdisplay, dekktrykkvarsler, sirene
alarm, S.E. alarm, S.E telematikk.


F9



30

12 V-kontakt foran, sigarettenner, 12V-kontakt bak.


F10



15

Betjening under rattet.


F11



15

Kontakt tyverisikring svakstrøm.


F12



15

Tilstedeværelse av tilhenger, regn-/lyssensor,
strømtilførsel sikringer F32, F34, F35.


F13



5

Elektrisk fordelingsboks motorrom, S.E. kollisjonsputer.


F14



15

Instrumentpanel, display i instrumentpanel,
strømtilførsel sikring F33.


F15



30

Lås og superlås.


F17



40

Avising bakrute, strømtilførsel sikring F30.


SH



-

Shunt PARC.

194
PRAKTISK INFORMASJON


Sikring
Nr.



Styrke
(A)



Funksjoner

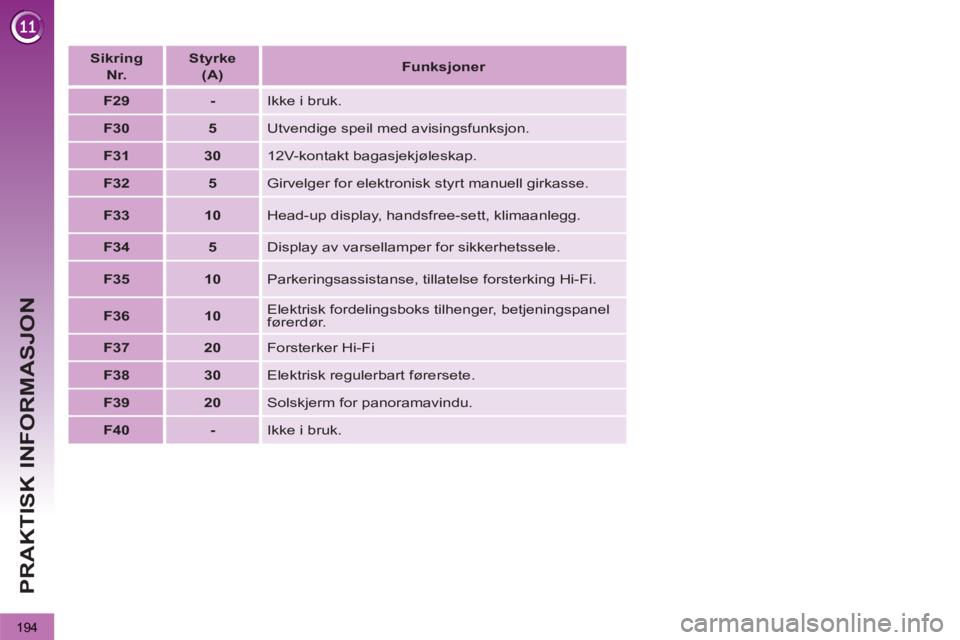

F29



-

Ikke i bruk.


F30



5

Utvendige speil med avisingsfunksjon.


F31



30

12V-kontakt bagasjekjøleskap.


F32



5

Girvelger for elektronisk styrt manuell girkasse.


F33



10

Head-up display, handsfree-sett, klimaanlegg.


F34



5

Display av varsellamper for sikkerhetssele.


F35



10

Parkeringsassistanse, tillatelse forsterking Hi-Fi.


F36



10

Elektrisk fordelingsboks tilhenger, betjeningspanel
førerdør.


F37



20

Forsterker Hi-Fi


F38



30

Elektrisk regulerbart førersete.


F39



20

Solskjerm for panoramavindu.


F40



-

Ikke i bruk.

195
PRAKTISK INFORMASJON

Sikringer i motorrom

Sikringsboksen er plassert i motorrom-
met, i nærheten av batteriet.

Tilgang til sikringene


)
Klipse av dekselet.

)
Skift ut sikringen (se tilsvarende av-
snitt).

)
Etter utskifting, lukk dekselet for-
svarlig igjen for å garantere at sik-
ringsboksen holder seg tett.

Tabell over sikringer


Sikring

nr.



Styrke
(A)

Funksjoner




F1



20

Strømtilførsel S.E. motor, elektroventiler
innsprøytingspumpe og EGR (2 l HDI), dyser
(2 l HDI).


F2



15

Horn.


F3



10

Vindusspyler foran / bak.


F4



10

Kjørelys.


F5



15

Elektroventiler lufting kanister, overtrykk turbo
og trykkregulering turbo (1,6 l THP), forvarmer
oljedamp (1,6 l THP), forvarmer diesel (1,6 l HDI).


F6



10

Diagnosekontakt, svingbare lys, pumpe
partikkelfilter (diesel), "Distance alert", detektor
for kjølevæskenivå, betjening av regulering av
speilene.


F7



10

S.E. servostyring, automatgirkasse, motor for
høyderegulering av svingbare lys.


F8



20

Betjening av starter.


F9



10

Kontakter clutch- og bremsepedaler.


F10



30

Aktivatorer motor (bensin: coil, elektroventeiler,
oksygensonder, dyser, forvarmere, drivstoffpumpe,
regulerbar termostat) (Diesel: elektroventiler,
forvarmere).


F11



40

Vifte klimaanlegg.

196
PRAKTISK INFORMASJON


Sikring
nr.


Styrke
(A)

Funksjoner

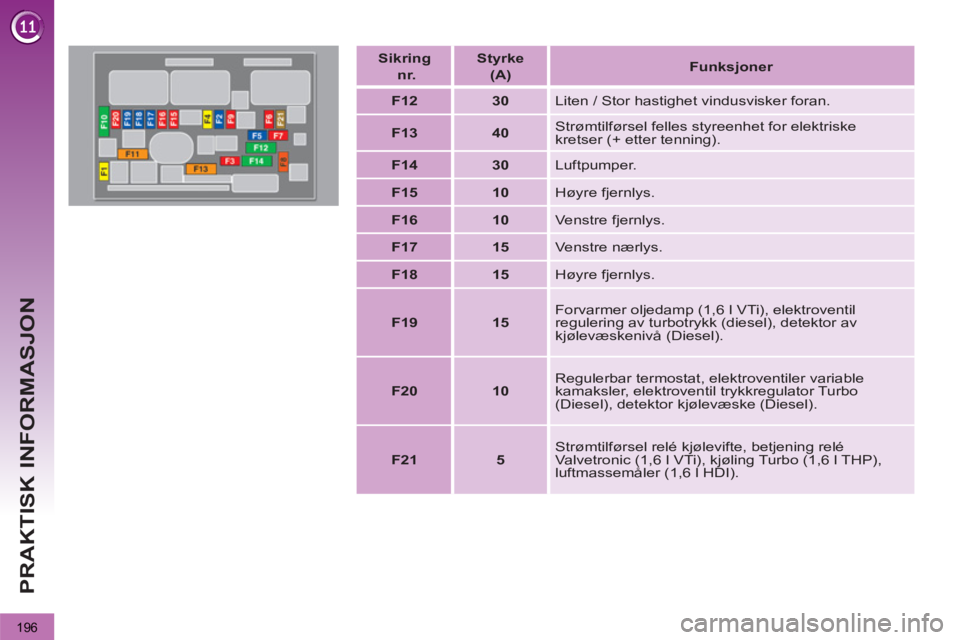

F12


30

Liten / Stor hastighet vindusvisker foran.


F13


40
Strømtilførsel felles styreenhet for elektriske
kretser (+ etter tenning).


F14


30

Luftpumper.


F15


10

Høyre fjernlys.


F16


10

Venstre fjernlys.


F17


15

Venstre nærlys.


F18


15

Høyre fjernlys.


F19


15
Forvarmer oljedamp (1,6 l VTi), elektroventil
regulering av turbotrykk (diesel), detektor av
kjølevæskenivå (Diesel).


F20


10
Regulerbar termostat, elektroventiler variable
kamaksler, elektroventil trykkregulator Turbo
(Diesel), detektor kjølevæske (Diesel).


F21


5
Strømtilførsel relé kjølevifte, betjening relé
Valvetronic (1,6 l VTi), kjøling Turbo (1,6 l THP),
luftmassemåler (1,6 l HDI).

197
PRAKTISK INFORMASJON

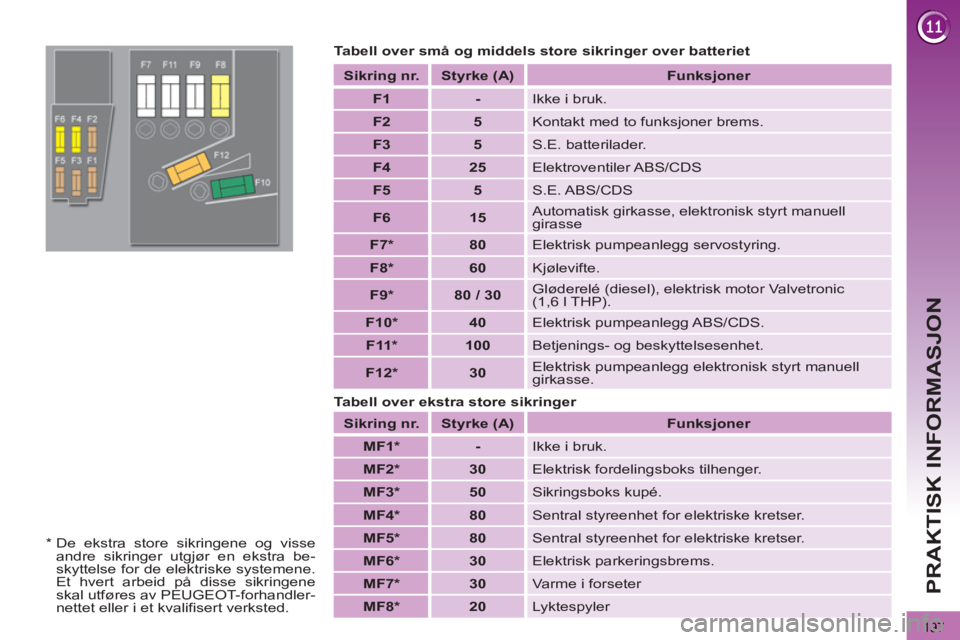

Tabell over små og middels store sikringer over batteriet


Sikring


nr.



Styrke

(A)


Funksjoner




F1



-

Ikke i bruk.


F2



5

Kontakt med to funksjoner brems.


F3



5

S.E. batterilader.


F4



25

Elektroventiler ABS/CDS


F5



5

S.E. ABS/CDS


F6



15

Automatisk girkasse, elektronisk styrt manuell
girasse


F7 *



80

Elektrisk pumpeanlegg servostyring.


F8


*



60

Kjølevifte.


F9 *



80 /
30

Gløderelé (diesel), elektrisk motor Valvetronic
(1,6 l THP).


F10 *



40

Elektrisk pumpeanlegg ABS/CDS.


F11 *



100

Betjenings- og beskyttelsesenhet.


F12 *



30

Elektrisk pumpeanlegg elektronisk styrt manuell
girkasse.


Sikring


nr.



Styrke

(A)


Funksjoner




MF1 *



-

Ikke i bruk.


MF2 *



30

Elektrisk fordelingsboks tilhenger.


MF3 *



50

Sikringsboks kupé.


MF4 *



80

Sentral styreenhet for elektriske kretser.


MF5 *



80

Sentral styreenhet for elektriske kretser.


MF6 *



30

Elektrisk parkeringsbrems.


MF7 *



30

Varme i forseter


MF8 *



20

Lyktespyler
Tabell over ekstra store sikringer

*

De ekstra store sikringene og visse
andre sikringer utgjør en ekstra be-
skyttelse for de elektriske systemene.
Et hvert arbeid på disse sikringene
skal utføres av PEUGEOT-forhandler-
nettet eller i et kvalifisert verksted.

198
PRAKTISK INFORMASJON




BATTERI 12 V





Tilgang til batteriet

Batteriet er plassert i motorrommet.
Slik får du tilgang til det:


)
åpne først panseret ved hjelp av
hendelen inne i kupeen, og deretter
med hendelen på utsiden,

)
fest støttestaget til panseret,

)
fjern plastdekslet for å få tilgang til
polen (+).

)
om nødvendig, klipse løs sikrings-
boksen for å kunne ta ut batteriet.






Når denne etiketten er tilstede, betyr
det bruk av et 12 V-blybatteri med spe-
siell teknologi og spesifikasjoner, som
ved utskifting eller frakobling krever et
inngrep hos PEUGEOT-forhandlernett
eller hos et kvalifisert verksted.
En ikke-overholdelse av disse anvis-
ningene kan føre til for tidlig slitasje på
batteriet.


Etter at batteriet er satt tilbake på plass, vil ikke Stop & Start være aktivt før etter
et par timer, avhengig av de klimatiske
forholdene og ladetilstanden til batteriet
(inntil ca. 8 timer).


Lading av batteriet til Stop & Start krever
ikke frakobling.


Fremgangsmåte for å starte motoren
ved hjelp av et annet batteri, eller for å
lade opp et utladet batteri.


Frakobling av (+) polen


)
Løft platen D
maksimalt opp for å fri-
gjøre klemmen E
.


Tilbakekobling av (+) polen


)
Plasser den åpne klemmen E
til ka-
belen på (+) polen på batteriet.

)
Trykk loddrett på klemmen E
for å
plassere den riktig mot batteriet.

)
Lås klemmen ved å skyve til side
posisjonstappen og senke platen D
.
Bruk ikke makt når du trykker på platen,
for hvis klemmen er feil plassert, er lå-
sing ikke mulig. Begynn på nytt.
