2013 PEUGEOT 3008 Instruksjoner for bruk (in Norwegian)

183
PRAKTISK INFORMASJON




Tilgang til reservehjulet










*

Reservehjulet er plassert under gulvet i
bagasjerommet.
Avhengig av bestemmelsesland, er
dette reservehjulet enten et stålhjul,
et aluminiumshjul eller et såkalt "nød-
hjelpshjul".
For å få tilgang til det, se avsnittet
"Tilgang til verktøyet" på forrige side.
Ta ut hjulet


)
Løsne på den midtre, gule hjulbolten
ved å dreie den rundt.

)
Løft hjulet opp bakfra.

)
Ta hjulet ut av bagasjerommet.


Legge hjulet tilbake


)
Legg hjulet tilbake på plass.

)
Løsne på den midtre, gule bolten
ved å dreie den et par omdreininger
rundt, og plasser den deretter midt
på hjulet.

)
Stram den midtre, gulte bolten helt
til, til det høres et klikk og hjulet er
festet.

)
Plasser esken midt på hjulet og klips
den fast.

)
Sett oppbevaringsboksen i polysty-
ren (isopor) tilbake på plass over
hjulet.


Detektering av lavt
dekktrykk
Reservehjulet er ikke utstyrt
med sensor. Defekt hjul skal repa-
reres i PEUGEOT-forhandlernettet
eller i et kvalifisert verksted.


*
Avhengig av bestemmelsesland.

184
PRAKTISK INFORMASJON

Parkering av bilen
Stopp bilen på et sted der den
ikke forstyrrer trafikken. I den
grad det lar seg gjøre, skal bilen set-
tes på et vannrett, stabilt underlag
der den ikke glir.
Trekk til parkeringsbremsen, bort-
sett fra dersom den er programmert
for automatisk funksjon, skru av ten-
ningen og sett bilen i førstegir * slik at
hjulene blokkeres.
Kontroller at lampen for bremsen og
lampen P
på parkeringsbremsehen-
delen lyser.
Plasser eventuelt en støttekloss under
det hjulet som er diametralt motsatt det
hjulet som skal skiftes ut.
Påse at passasjerene har gått ut av
bilen, og at de befinner seg på et sik-
kert sted.
Du må aldri legge deg under en bil
som er løftet opp med en jekk. Bruk
en støttebukk.










Demontering av hjulet

Liste over arbeidsoperasjonene som
skal følges


)
Fjern navkoppene på hjulboltene
ved hjelp av verktøyet 3
(avhengig
av utstyr).

)
Dersom bilen er utstyrt med det,
monter overgangen 5
på hjulnøkke-
len 1
for å løsne på hjulbolten.

)
Bruk hjulnøkkelen 1
til å løsne på de
andre boltene.

)
Plasser jekken 2
i en av de to jekk-
festene A
(foran) eller B
(bak) under
bilen, så nær det defekte hjulet som
mulig.

)
Fold ut jekken 2
til sålen kommer i
kontakt med bakken. Påse at sålen
på jekken er loddrett i forhold til fes-
tet A
eller B
som brukes.

)
Løft opp bilen til det er tilstrekkelig
plass mellom hjulet og bakken for
montering av reservehjulet.

)
Fjern hjulboltene og oppbevar dem
på et rent sted.

)
Fjern hjulet.



*
posisjon R
på halvautomatisk ma-
nuell girkasse, posisjon P
på auto-
matisk girkasse.

185
PRAKTISK INFORMASJON

Feste av reservehjul av
typen "nødhjelpshjul"
Dersom bilen er utstyrt med
aluminiumsfelger, er det, når hjulbolte-
ne strammes til ved tilbakemontering,
normalt å konstatere at mellomleggs-
skivene ikke kommer i kontakt med
nødhjelpshjulet. Hjulet holdes på plass
ved konisk trykk av hver hjulbolt.


Montering av hjulet

Liste over arbeidsoperasjonene som
skal følges


)
Plasser hjulet på navet ved hjelp av
sentreringsguiden 4
.

)
Stram til boltene for hånd.

)

Foreta en første tiltrekking av den lås-bare hjulbolten ved hjelp av hjulnøk-
kelen 1
med overgangen 5
(dersom
bilen er utstyrt med det).

)
Foreta en første tiltrekking av de an-
dre boltene ved hjelp av hjulnøkke-
len 1
uten overgangen.

)
Før bilen ned.

)
Fold sammen jekken 2
og fjern den.

)
Blokker den låsbare hjulbolten ved
hjelp av hjulnøkkelen 1
med over-
gangen 5
(dersom bilen er utstyrt
med det).

)
Blokker de andre boltene ved hjelp
av hjulnøkkelen 1
uten overgangen.

)
Tilbakemonter navkoppene på hver
bolt (avhengig av utstyr).

)
Plasser verktøyet i esken.


Etter skifte av hjul
For korrekt oppbevaring av hjulet i
bagasjerommet, fjern først det midtre
dekselet.
Ved bruk av reservehjul av typen
"nødhjelpshjul" må du ikke kjøre i
over 80 km/t.
Få tilstrammingen av boltene og
dekktrykket på reservehjulet kontrol-
lert i PEUGEOT-forhandlernettet eller
i et kvalifisert verksted.
Få det defekte hjulet reparert og til-
bakemonter det på bilen så snart
som mulig.

186
PRAKTISK INFORMASJON

Risiko for livsfarlig
elektrisk støt
Xenon-lyspærer (D1S-35W)
skal skiftes ut i PEUGEOT-forhand-
lernettet eller i et kvalifisert verksted.

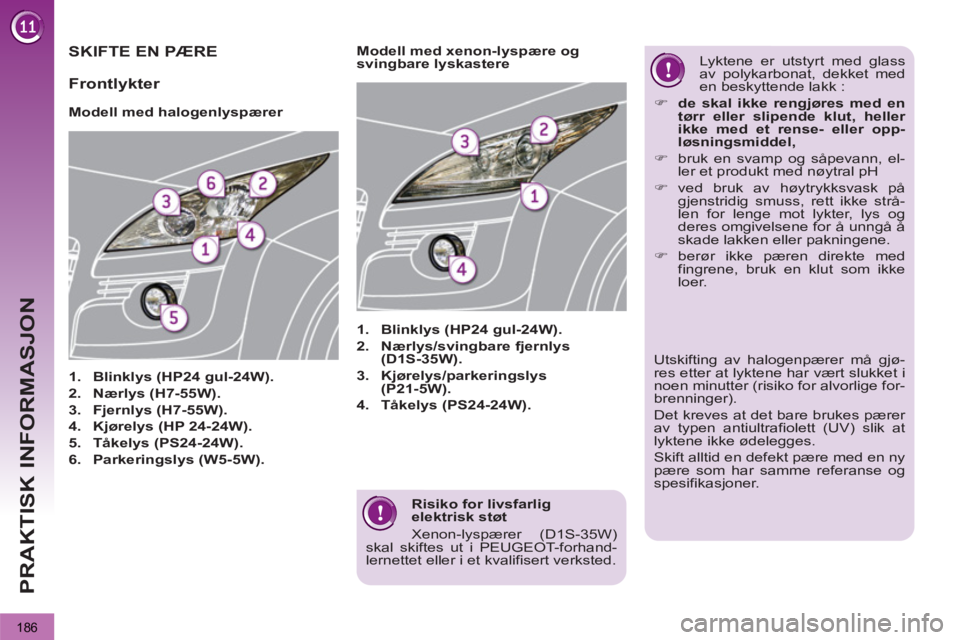

SKIFTE EN PÆRE








Modell med halogenlyspærer


1.
Blinklys (HP24 gul-24W).


2.
Nærlys (H7-55W).


3.
Fjernlys (H7-55W).


4.
Kjørelys (HP 24-24W).


5.
Tåkelys (PS24-24W).


6.
Parkeringslys (W5-5W).





1.
Blinklys (HP24 gul-24W).


2.
Nærlys/svingbare fjernlys
(D1S-35W).


3.
Kjørelys/parkeringslys
(P21-5W).


4.
Tåkelys (PS24-24W).






























Modell med xenon-lyspære og
svingbare lyskastere Lyktene er utstyrt med glass
av polykarbonat, dekket med
en beskyttende lakk :


)
de skal ikke rengjøres med en
tørr eller slipende klut, heller
ikke med et rense- eller opp-
løsningsmiddel,


)
bruk en svamp og såpevann, el-
ler et produkt med nøytral pH

)
ved bruk av høytrykksvask på
gjenstridig smuss, rett ikke strå-
len for lenge mot lykter, lys og
deres omgivelsene for å unngå å
skade lakken eller pakningene.

)
berør ikke pæren direkte med
fingrene, bruk en klut som ikke
loer.


Frontlykter


Utskifting av halogenpærer må gjø-
res etter at lyktene har vært slukket i
noen minutter (risiko for alvorlige for-
brenninger).
Det kreves at det bare brukes pærer
av typen antiultrafiolett (UV) slik at
lyktene ikke ødelegges.
Skift alltid en defekt pære med en ny
pære som har samme referanse og
spesifikasjoner.

187
PRAKTISK INFORMASJON

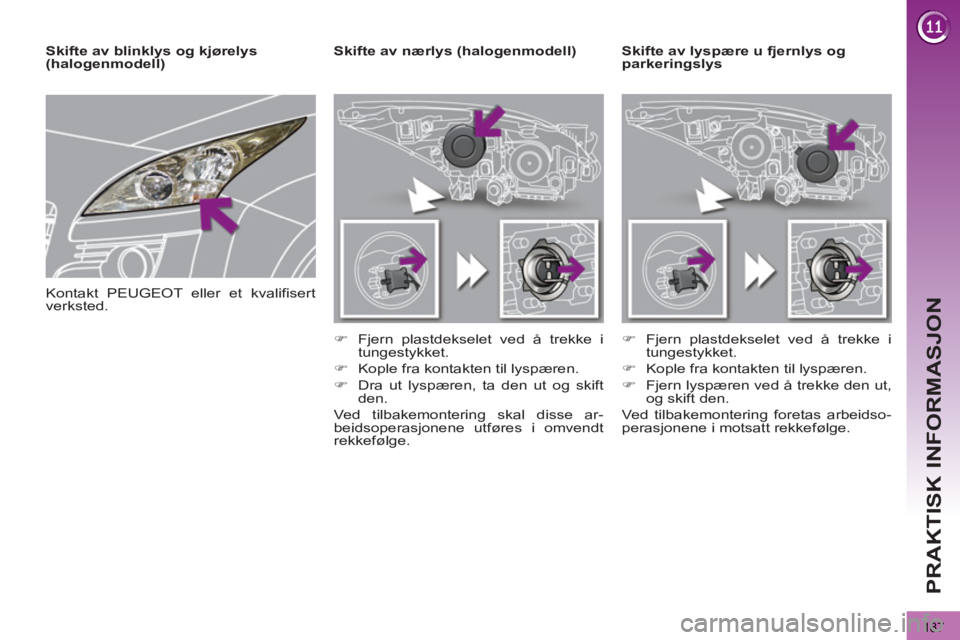

Skifte av lyspære u fjernlys og
parkeringslys






Skifte av nærlys (halogenmodell)


)
Fjern plastdekselet ved å trekke i
tungestykket.

)
Kople fra kontakten til lyspæren.

)
Dra ut lyspæren, ta den ut og skift
den.
Ved tilbakemontering skal disse ar-
beidsoperasjonene utføres i omvendt
rekkefølge.


)
Fjern plastdekselet ved å trekke i
tungestykket.

)
Kople fra kontakten til lyspæren.

)
Fjern lyspæren ved å trekke den ut,
og skift den.
Ved tilbakemontering foretas arbeidso-
perasjonene i motsatt rekkefølge.


Skifte av blinklys og kjørelys
(halogenmodell)
Kontakt PEUGEOT eller et kvalifisert
verksted.

188
PRAKTISK INFORMASJON

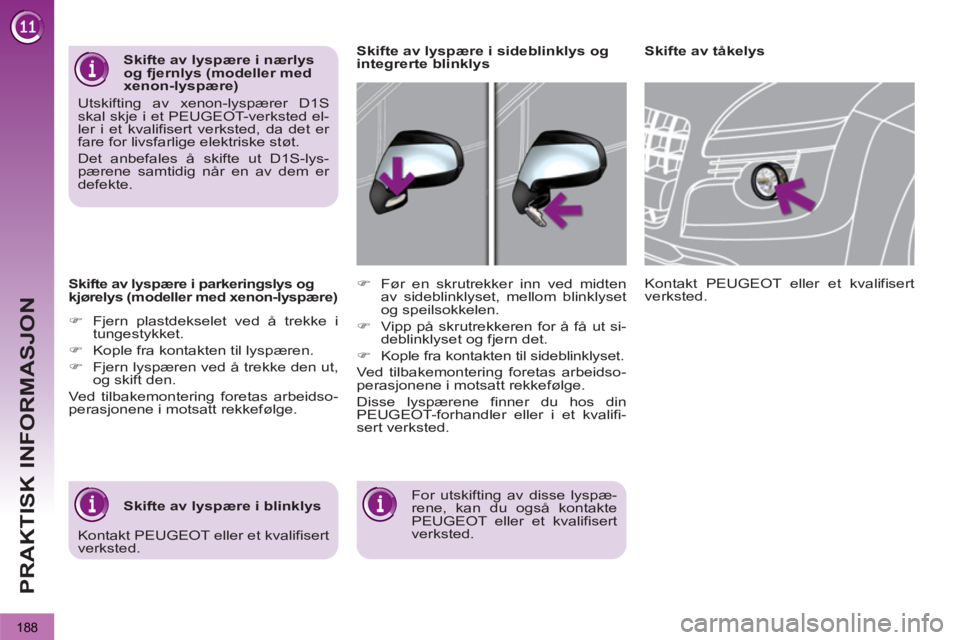

Skifte av lyspære i parkeringslys og
kjørelys (modeller med xenon-lyspære)


)
Fjern plastdekselet ved å trekke i
tungestykket.

)
Kople fra kontakten til lyspæren.

)
Fjern lyspæren ved å trekke den ut,
og skift den.

Ved tilbakemontering foretas arbeidso-
perasjonene i motsatt rekkefølge.








Skifte av tåkelys

For utskifting av disse lyspæ-
rene, kan du også kontakte
PEUGEOT eller et kvalifisert
verksted.
Kontakt PEUGEOT eller et kvalifisert
verksted.


)
Før en skrutrekker inn ved midten
av sideblinklyset, mellom blinklyset
og speilsokkelen.

)
Vipp på skrutrekkeren for å få ut si-
deblinklyset og fjern det.

)
Kople fra kontakten til sideblinklyset.
Ved tilbakemontering foretas arbeidso-
perasjonene i motsatt rekkefølge.
Disse lyspærene finner du hos din
PEUGEOT-forhandler eller i et kvalifi-
sert verksted.






Skifte av lyspære i sideblinklys og
integrerte blinklys







Skifte av lyspære i blinklys







Skifte av lyspære i nærlys
og fjernlys (modeller med
xenon-lyspære)
Utskifting av xenon-lyspærer D1S
skal skje i et PEUGEOT-verksted el-
ler i et kvalifisert verksted, da det er
fare for livsfarlige elektriske støt.
Det anbefales å skifte ut D1S-lys-
pærene samtidig når en av dem er
defekte.
Kontakt PEUGEOT eller et kvalifisert
verksted.

PRAKTISK INFORMASJON

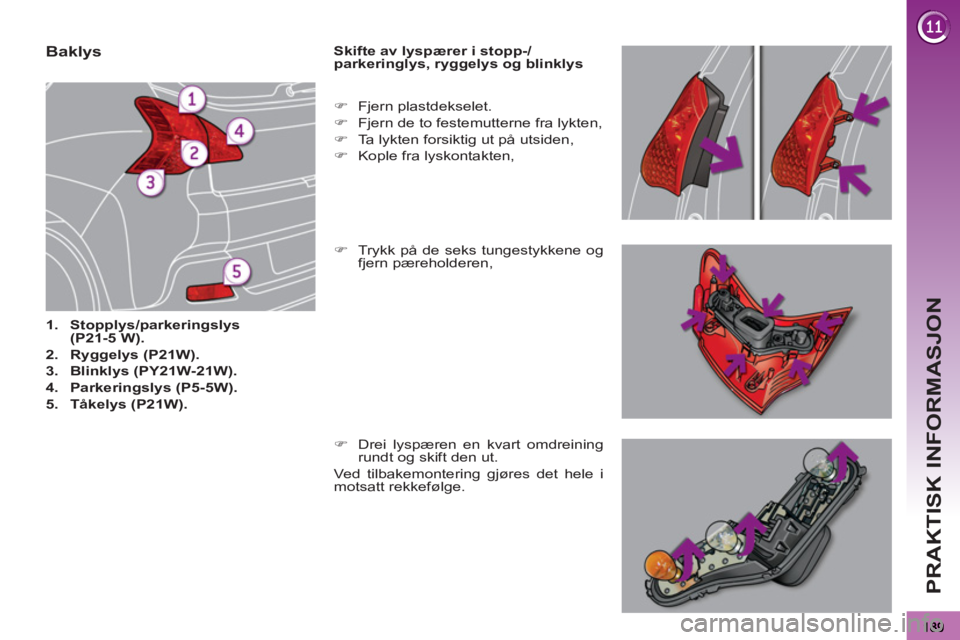

Baklys



1.
Stopplys/parkeringslys
(P21-5 W).


2.
Ryggelys (P21W).


3.
Blinklys (PY21W-21W).


4.
Parkeringslys (P5-5W).


5.
Tåkelys (P21W).




Skifte av lyspærer i stopp-/
parkeringlys, ryggelys og blinklys

)
Trykk på de seks tungestykkene og
fjern pæreholderen,

)
Fjern plastdekselet.

)
Fjern de to festemutterne fra lykten,

)
Ta lykten forsiktig ut på utsiden,

)
Kople fra lyskontakten,

)
Drei lyspæren en kvart omdreining
rundt og skift den ut.
Ved tilbakemontering gjøres det hele i
motsatt rekkefølge.

190
PRAKTISK INFORMASJON

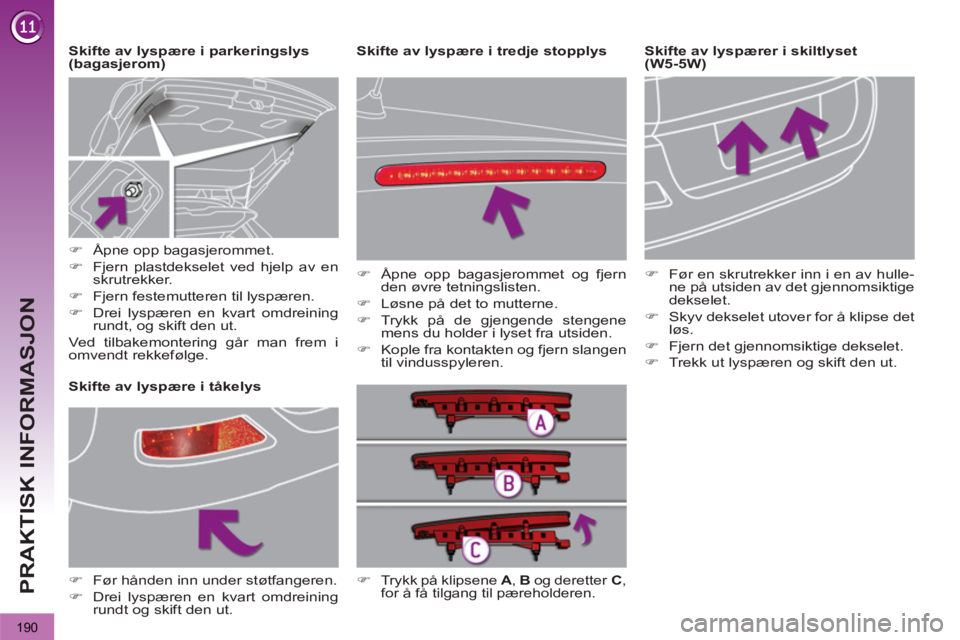

Skifte av lyspærer i skiltlyset
(W5-5W)
Skifte av lyspære i parkeringslys
(bagasjerom)

















Skifte av lyspære i tåkelys

)
Åpne opp bagasjerommet.

)
Fjern plastdekselet ved hjelp av en
skrutrekker.

)
Fjern festemutteren til lyspæren.

)
Drei lyspæren en kvart omdreining
rundt, og skift den ut.
Ved tilbakemontering går man frem i
omvendt rekkefølge.



)
Før hånden inn under støtfangeren.

)
Drei lyspæren en kvart omdreining
rundt og skift den ut.



)
Før en skrutrekker inn i en av hulle-
ne på utsiden av det gjennomsiktige
dekselet.

)
Skyv dekselet utover for å klipse det
løs.

)
Fjern det gjennomsiktige dekselet.

)
Trekk ut lyspæren og skift den ut.



)

Trykk på klipsene A
, B
og deretter C
,
for å få tilgang til pæreholderen.





















Skifte av lyspære i tredje stopplys


)
Åpne opp bagasjerommet og fjern
den øvre tetningslisten.

)
Løsne på det to mutterne.

)
Trykk på de gjengende stengene
mens du holder i lyset fra utsiden.

)
Kople fra kontakten og fjern slangen
til vindusspyleren.
