2013 PEUGEOT 3008 Instruksjoner for bruk (in Norwegian)

175
PRAKTISK INFORMASJON

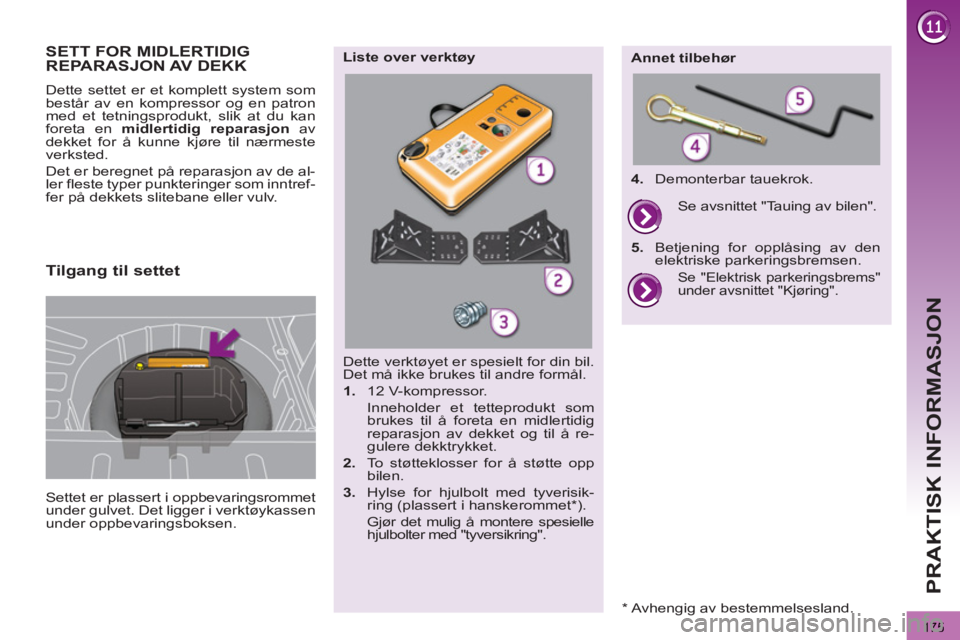

SETT FOR MIDLERTIDIG
REPARASJON AV DEKK
Settet er plassert i oppbevaringsrommet
under gulvet. Det ligger i verktøykassen
under oppbevaringsboksen.
Dette settet er et komplett system som
består av en kompressor og en patron
med et tetningsprodukt, slik at du kan
foreta en midlertidig
reparasjon
av
dekket for å kunne kjøre til nærmeste
verksted.
Det er beregnet på reparasjon av de al-
ler fleste typer punkteringer som inntref-
fer på dekkets slitebane eller vulv.


Dette verktøyet er spesielt for din bil.
Det må ikke brukes til andre formål.


1.
12 V-kompressor.
Inneholder et tetteprodukt som
brukes til å foreta en midlertidig
reparasjon av dekket og til å re-
gulere dekktrykket.

2.
To støtteklosser for å støtte opp
bilen.

3.
Hylse for hjulbolt med tyverisik-
ring (plassert i hanskerommet * ).
Gjør det mulig å montere spesielle
hjulbolter med "tyversikring".


Liste over verktøy

Annet tilbehør

4.
Demonterbar tauekrok.

Se "Elektrisk parkeringsbrems"
under avsnittet "Kjøring".


Se avsnittet "Tauing av bilen".

5.
Betjening for opplåsing av den
elektriske parkeringsbremsen.

Tilgang til settet


*
Avhengig av bestemmelsesland.

176
PRAKTISK INFORMASJON

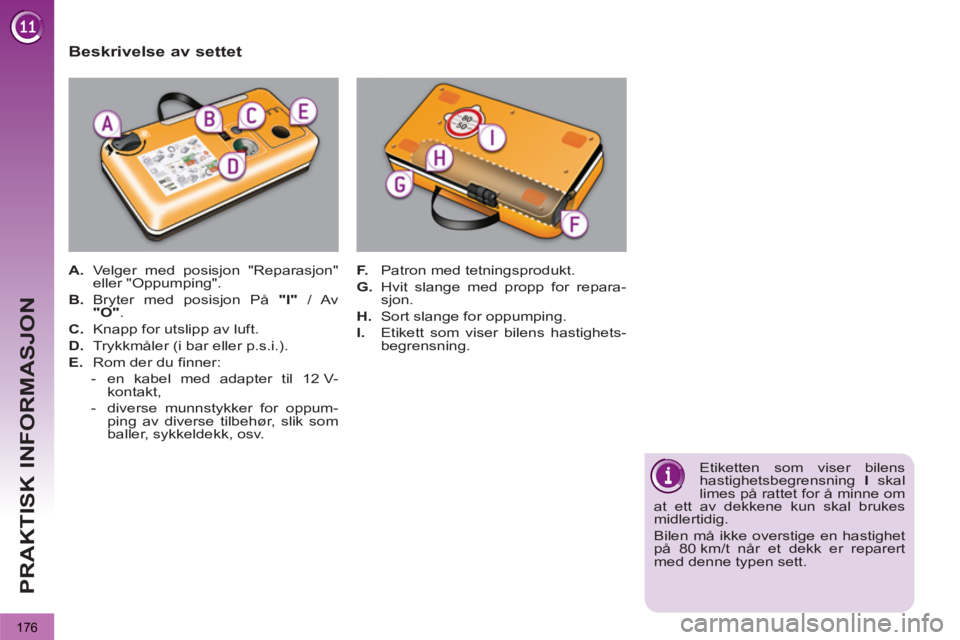

Beskrivelse av settet



A.
Velger med posisjon "Reparasjon"
eller "Oppumping".

B.
Bryter med posisjon På "I"
/ Av
"O"
.

C.
Knapp for utslipp av luft.

D.
Trykkmåler (i bar eller p.s.i.).

E.
Rom der du finner:


- en kabel med adapter til 12 V-
kontakt,

- diverse munnstykker for oppum-
ping av diverse tilbehør, slik som
baller, sykkeldekk, osv.
F.
Patron med tetningsprodukt.

G.
Hvit slange med propp for repara-
sjon.

H.
Sort slange for oppumping.

I.
Etikett som viser bilens hastighets-
begrensning.

Etiketten som viser bilens
hastighetsbegrensning I
skal
limes på rattet for å minne om
at ett av dekkene kun skal brukes
midlertidig.
Bilen må ikke overstige en hastighet
på 80 km/t når et dekk er reparert
med denne typen sett.

177
PRAKTISK INFORMASJON

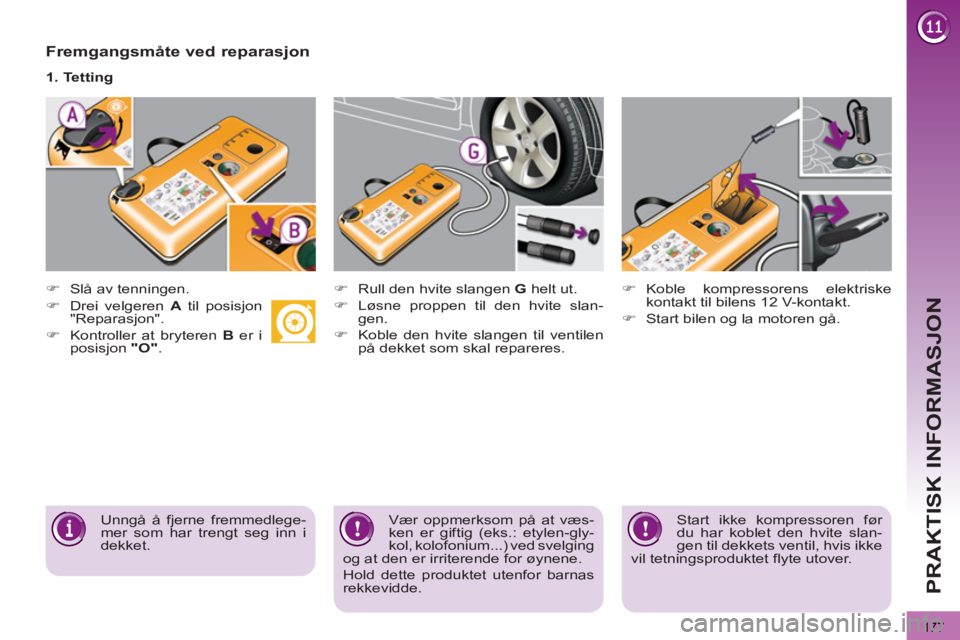

Fremgangsmåte ved reparasjon




)
Slå av tenningen.

1. Tetting



)
Rull den hvite slangen G
helt ut.

)
Løsne proppen til den hvite slan-
gen.

)
Koble den hvite slangen til ventilen
på dekket som skal repareres.



)
Koble kompressorens elektriske
kontakt til bilens 12 V-kontakt.

)
Start bilen og la motoren gå.


Unngå å fjerne fremmedlege-
mer som har trengt seg inn i
dekket.
Vær oppmerksom på at væs-
ken er giftig (eks.: etylen-gly-
kol, kolofonium...) ved svelging
og at den er irriterende for øynene.
Hold dette produktet utenfor barnas
rekkevidde.
Start ikke kompressoren før
du har koblet den hvite slan-
gen til dekkets ventil, hvis ikke
vil tetningsproduktet flyte utover.


)
Drei velgeren A
til posisjon
"Reparasjon".

)
Kontroller at bryteren B
er i
posisjon "O"
.

178
PRAKTISK INFORMASJON



)
Fjern settet og skru proppen tilbake
på den hvite slangen.
Pass på at ikke det renner væske
ut i bilen. Ikke legg settet tilbake på
plass.

)
Kjør avgårde med en gang, men i
lav hastighet (mellom 20 og 60 km/t)
over ca. fem kilometer, for å tette
punkteringen.

)
Stopp bilen for å kontrollere repara-
sjonen og dekktrykket.



)

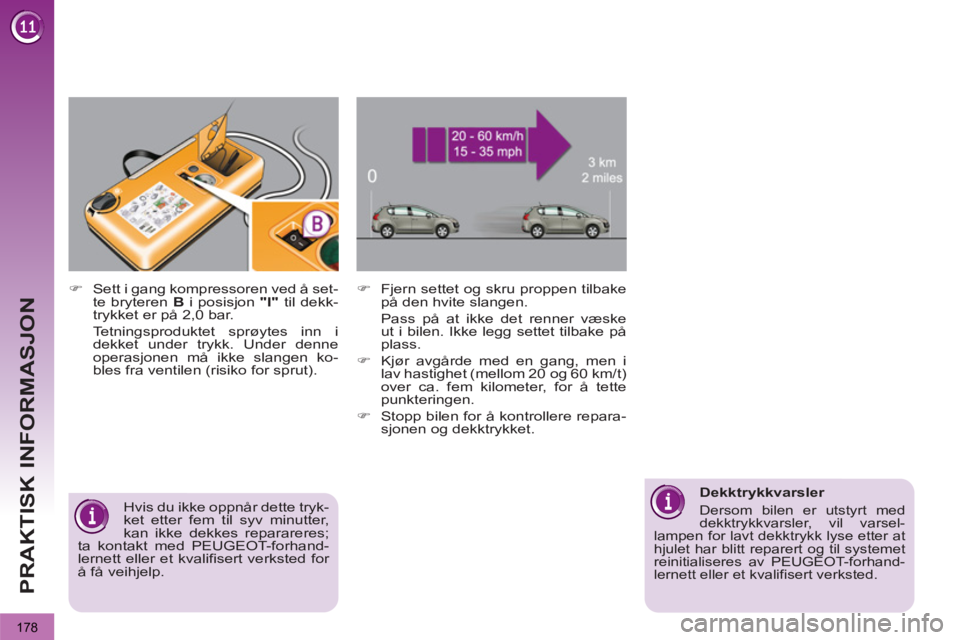

Sett i gang kompressoren ved å set-
te bryteren B
i posisjon "I"
til dekk-
trykket er på 2,0 bar.
Tetningsproduktet sprøytes inn i
dekket under trykk. Under denne
operasjonen må ikke slangen ko-
bles fra ventilen (risiko for sprut).


Hvis du ikke oppnår dette tryk-
ket etter fem til syv minutter,
kan ikke dekkes reparareres;
ta kontakt med PEUGEOT-forhand-
lernett eller et kvalifisert verksted for
å få veihjelp.



Dekktrykkvarsler

Dersom bilen er utstyrt med
dekktrykkvarsler, vil varsel-
lampen for lavt dekktrykk lyse etter at
hjulet har blitt reparert og til systemet
reinitialiseres av PEUGEOT-forhand-
lernett eller et kvalifisert verksted.

179
PRAKTISK INFORMASJON

Besøk et PEUGEOT-verksted
eller et kvalifisert verksted så
snart som mulig.
Det er helt nødvendig å informere
teknikeren om at du har brukt dette
settet. Etter undersøkelsen, vil tekni-
keren informere deg om dekket kan
repareres eller om det må skiftes.


)
Drei velgeren A
til posisjon
"Oppumping".

)
Rull den sorte slangen H

helt ut.

)
Koble den sorte slangen direkte til
ventilen på det reparerte dekket.



)
Koble på nytt kompressorens elek-
triske kontakt til bilens 12 V-kon-
takt.

)
Start bilen og la motoren gå.



)
Bruk kompressoren til å fininnstille
trykket (for mer trykk: bryter B
i po-
sisjon "I"
/ for mindre trykk: bryter B

i posisjon "O"
og trykk på knapp C
),
i overensstemmelse med de verdier
som står oppført på etiketten med
bilens dekktrykk, plassert ved fører-
døren.
Et stor trykktap viser at lekkasjen
ikke er godt tettet, ta kontakt med
PEUGEOT-forhandlernett eller et
kvalifisert verksted for å få veihjelp.

)
Fjern settet og legg det på plass.

)
Kjør videre, men i redusert hastig-
het (maks. 80 km/t) og begrens kjø-
redistansen til ca. 200 km.


2. Oppumping

180
PRAKTISK INFORMASJON

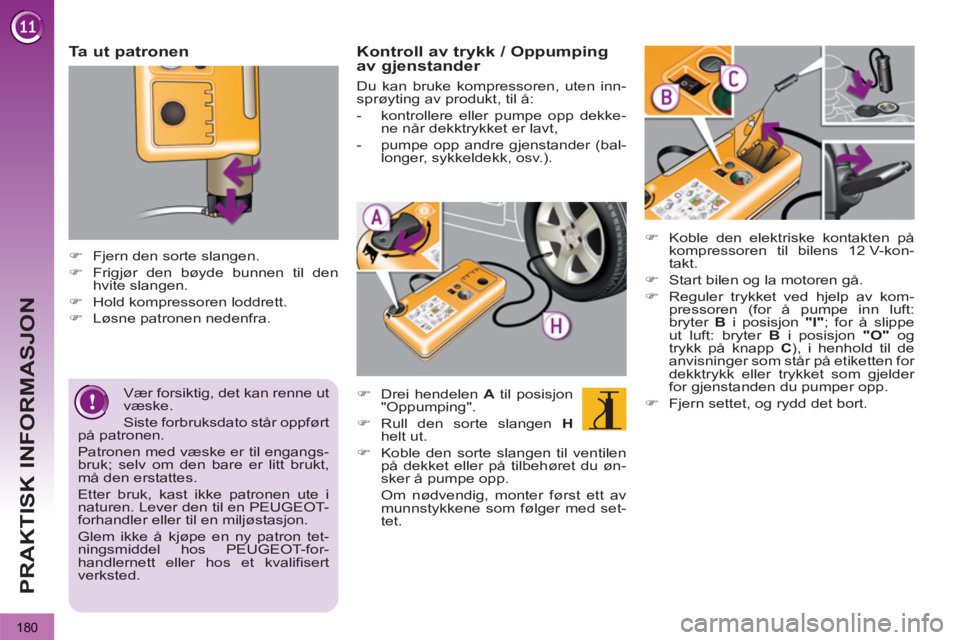

Ta ut patronen




)
Fjern den sorte slangen.

)
Frigjør den bøyde bunnen til den
hvite slangen.

)
Hold kompressoren loddrett.

)
Løsne patronen nedenfra.


Vær forsiktig, det kan renne ut
væske.
Siste forbruksdato står oppført
på patronen.
Patronen med væske er til engangs-
bruk; selv om den bare er litt brukt,
må den erstattes.
Etter bruk, kast ikke patronen ute i
naturen. Lever den til en PEUGEOT-
forhandler eller til en miljøstasjon.
Glem ikke å kjøpe en ny patron tet-
ningsmiddel hos PEUGEOT-for-
handlernett eller hos et kvalifisert
verksted.



Kontroll av trykk / Oppumping
av gjenstander



)
Drei hendelen A
til posisjon
"Oppumping".

)
Rull den sorte slangen H

helt ut.

)
Koble den sorte slangen til ventilen
på dekket eller på tilbehøret du øn-
sker å pumpe opp.
Om nødvendig, monter først ett av
munnstykkene som følger med set-
tet.

Du kan bruke kompressoren, uten inn-
sprøyting av produkt, til å:


- kontrollere eller pumpe opp dekke-
ne når dekktrykket er lavt,

- pumpe opp andre gjenstander (bal-
longer, sykkeldekk, osv.).




)
Koble den elektriske kontakten på
kompressoren til bilens 12 V-kon-
takt.

)
Start bilen og la motoren gå.

)
Reguler trykket ved hjelp av kom-
pressoren (for å pumpe inn luft:
bryter B
i posisjon "I"
; for å slippe
ut luft: bryter B
i posisjon "O"
og
trykk på knapp C
), i henhold til de
anvisninger som står på etiketten for
dekktrykk eller trykket som gjelder
for gjenstanden du pumper opp.

)
Fjern settet, og rydd det bort.

181
PRAKTISK INFORMASJON

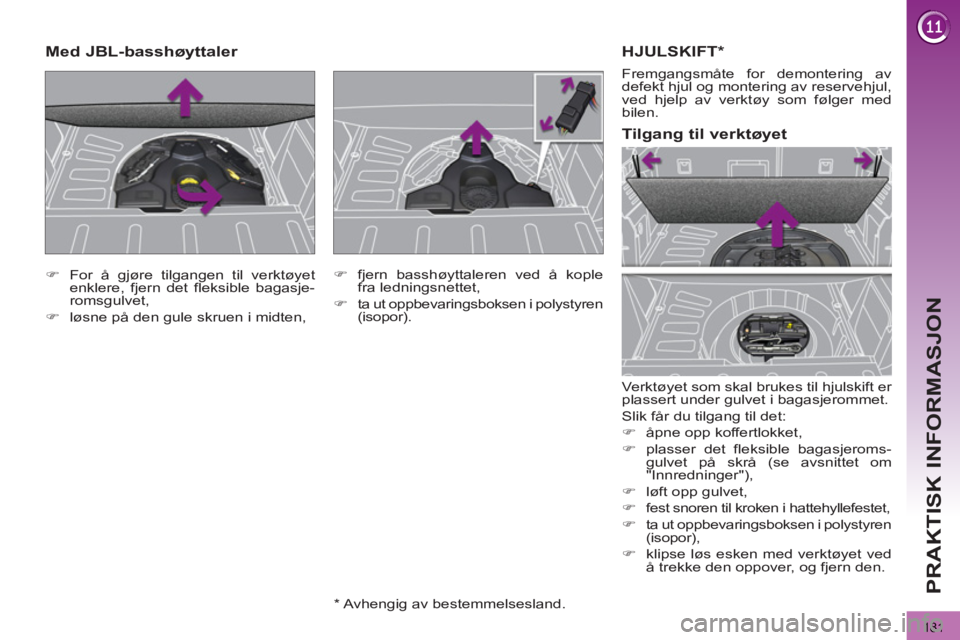

HJULSKIFT *

Verktøyet som skal brukes til hjulskift er
plassert under gulvet i bagasjerommet.
Slik får du tilgang til det:


)
åpne opp koffertlokket,

)
plasser det fleksible bagasjeroms-
gulvet på skrå (se avsnittet om
"Innredninger"),

)
løft opp gulvet,

)
fest snoren til kroken i hattehyllefestet,

)
ta ut oppbevaringsboksen i polystyren
(isopor),

)
klipse løs esken med verktøyet ved
å trekke den oppover, og fjern den.


Tilgang til verktøyet

Fremgangsmåte for demontering av
defekt hjul og montering av reservehjul,
ved hjelp av verktøy som følger med
bilen.


)
For å gjøre tilgangen til verktøyet
enklere, fjern det fleksible bagasje-
romsgulvet,

)
løsne på den gule skruen i midten,
















Med JBL-basshøyttaler


)
fjern basshøyttaleren ved å kople
fra ledningsnettet,

)
ta ut oppbevaringsboksen i polystyren
(isopor).


*
Avhengig av bestemmelsesland.

182
PRAKTISK INFORMASJON
Alt dette verktøyet er spesielt tilpas-
set for din bil. Det må ikke brukes til
andre formål.


1.
Hjulnøkkel.
Brukes til å demontere hjulkapselen
og hjulboltene.

2.
Jekk med integrert sveiv.
Brukes til å løfte opp hjulet.

3.
Verktøy til "navkoppene" på hjul-
boltene (avhengig av utstyr).
Brukes til å demontere beskyt-
telsene (navkoppene) på boltene
på aluminiumsfelger.

4.
Sentreringsguide.
Brukes til å sette hjulet fast på
navet til aluminiumsfelger.
Liste over verktøy *

Annet utstyr
Hjul med hjulkapsel

Ved demontering av hjulet
,
bruk først hjulnøkkelen 1
til å
fjerne hjulkapselen ved å trekke ved
ventilen.

Ved tilbakemontering av hjulet
, til-
bakemonter hjulkapselen ved å plas-
sere innsnittet overfor ventilen og
trykk rundt hele med håndflaten.

5.
Overgang for låsbare hjulbolter
(i hanskerommet).
Brukes til å tilpasse hjulnøkkelen til
de spesielle "låsbare" hjulboltene.

6.
To støtteklosser for bilen.


7.
Demonterbar krok for tauing.
Se "Elektrisk parkeringsbrems"
i avsnittet om "Kjøring". Se avsnittet "Tauing av bilen".

8.
Ekstra betjening for frigjøring av
den elektriske bremsen.

* Avhengig av bestemmelsesland.
