Información práctica
Para intervenir en un fusible, es obligatorio:)utilizar la pinza especial para extraer el
fusible de su alojamiento y verificar elestado del filamento;)sustituir siempre el fusible fundido por otro
de la misma intensidad (del mismo color),ya que una intensidad diferente puedeprovocar fallos de funcionamiento, lo queconlleva riesgo de incendio;
Si la avería se reproduce poco después de cambiar el fusible, lleve el vehículo a la red
PEUGEOT o a un taller cualificado para proceder a la revisión del equipamientoeléctrico.

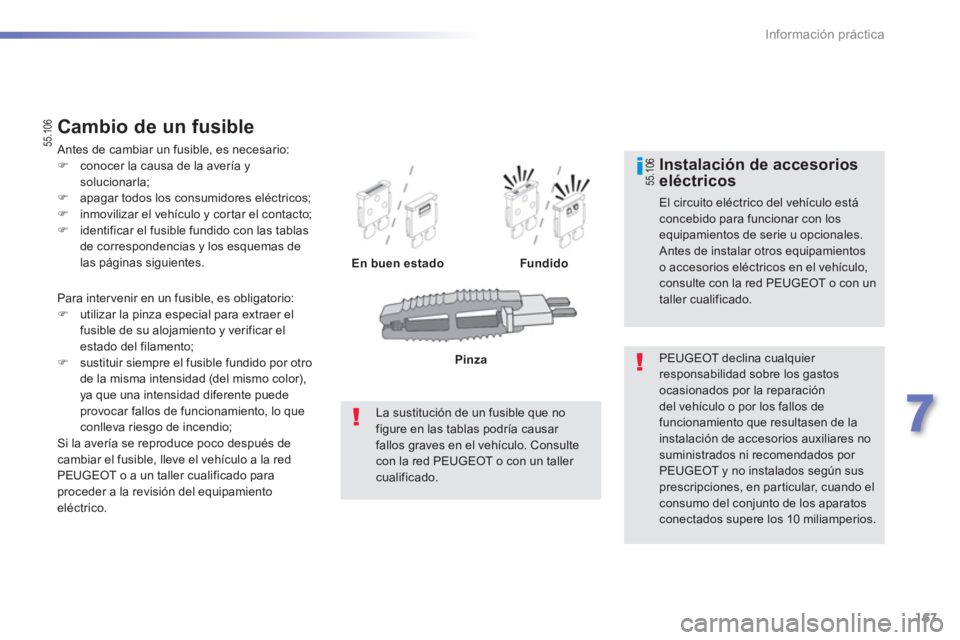

Cambio de un fusible
Antes de cambiar un fusible, es necesario:
)conocer la causa de la avería ysolucionarla;)apagar todos los consumidores eléctricos;)inmovilizar el vehículo y cortar el contacto; )identificar el fusible fundido con las tablasde correspondencias y los esquemas de
las páginas siguientes. En buen estadoFundido

PEUGEOT declina cualquier responsabilidad sobre los gastosocasionados por la reparación del vehículo o por los fallos defuncionamiento que resultasen de la
instalación de accesorios auxiliares nosuministrados ni recomendados por PEUGEOT y no instalados según susprescripciones, en par ticular, cuando el consumo del conjunto de los aparatos conectados supere los 10 miliamperios.


Instalación de accesorioseléctricos

El circuito eléctrico del vehículo está concebido para funcionar con losequipamientos de serie u opcionales. Antes de instalar otros equipamientos o accesorios eléctricos en el vehículo, consulte con la red PEUGEOT o con un taller cualificado.
La sustitución de un fusible que no figure en las tablas podría causar fallos graves en el vehículo. Consulte con la red PEUGEOT o con un taller cualificado. Pinz
a
55.106
55.106

168
Información práctica

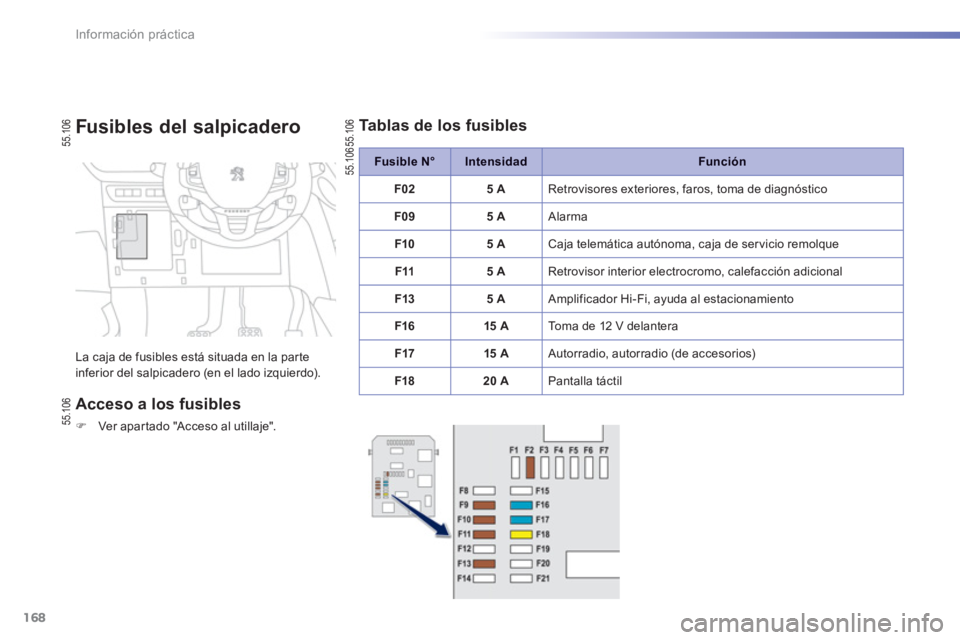

Fusibles del salpicadero
La caja de fusibles está situada en la par te
inferior del salpicadero (en el lado izquierdo).
Acceso a los fusibles
)Ver apar tado "Acceso al utillaje".
Fusible N°IntensidadFunción
F02 5
A Retrovisores exteriores, faros, toma de diagnóstico
F09 5
A Alarma
F105 A Caja telemática autónoma, caja de ser vicio remolque
F1
15 A Retrovisor interior electrocromo, calefacción adicional
F13 5
A Amplificador Hi-Fi, ayuda al estacionamiento
F1
615 A
Toma de 12 V delantera
F1715 A
Autorradio, autorradio (de accesorios)
F18
20 A Pantalla táctil


Tablas de los fusibles 55.106 55.106
55.10655.106

169
7
Información práctica
Fusible N°IntensidadFunción
F235 A Iluminación de la guantera, espejos de cortesía, lectores de mapas
F2
615 A Claxon
F2715 A Bomba de lavaparabrisas
F2
85 A Antirrobo
F29 15 A
Compresor de climatización
F3
015 A
Limpialuneta
55.106

170
Información práctica
Fusible N°IntensidadFunción
F0
140 A Luneta trasera térmica
F02 10 A
Retrovisores exteriores con deshelado
F0
330 A Elevalunas secuenciales delanteros
F04- No utilizado
F05
30 A
Elevalunas secuenciales traseros
F06 10 A
Retrovisores exteriores ple
gables
F0
710 A
Retrovisores exteriores plegables
F08
- No utilizado
F0
915 A
Asientos delanteros calefactados
F1
020 A Amplificador Hi-Fi
F1
1- No utilizado
F12- No utilizado

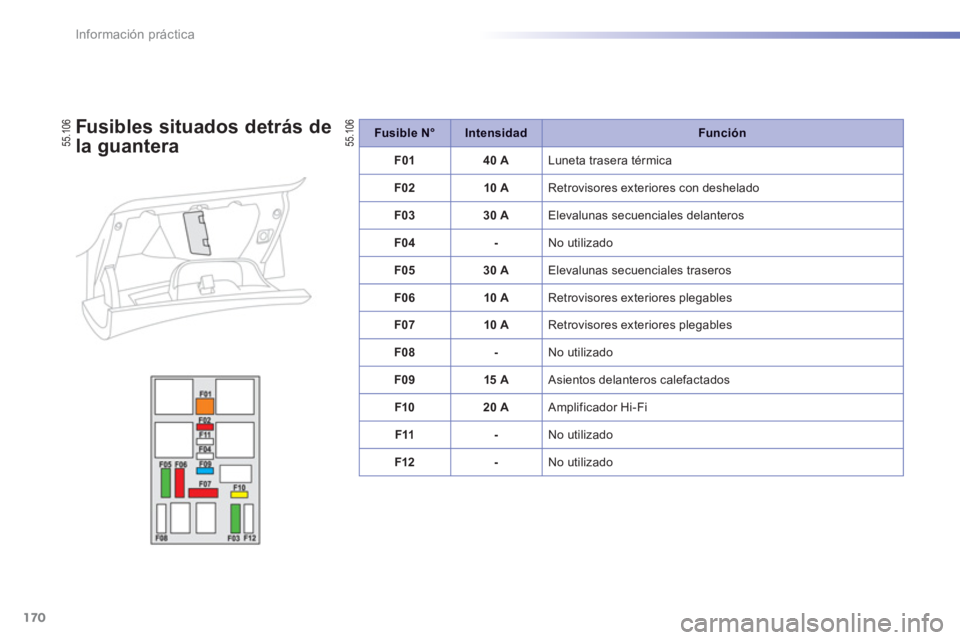

Fusibles situados detrás de
la guantera55.10655.106

171
7
Información práctica
Fusible N°IntensidadFunciones
F1615 A Faros antiniebla delanteros
F18 10 A Luz de carretera derecha
F1
910 A
Luz de carretera izquierda
F25
30 A Relé de lavafaros (de accesorios)
F2940 A
Motor de limpiaparabrisas delantero
F3
080 A
Bujías de precalentamiento (diésel).

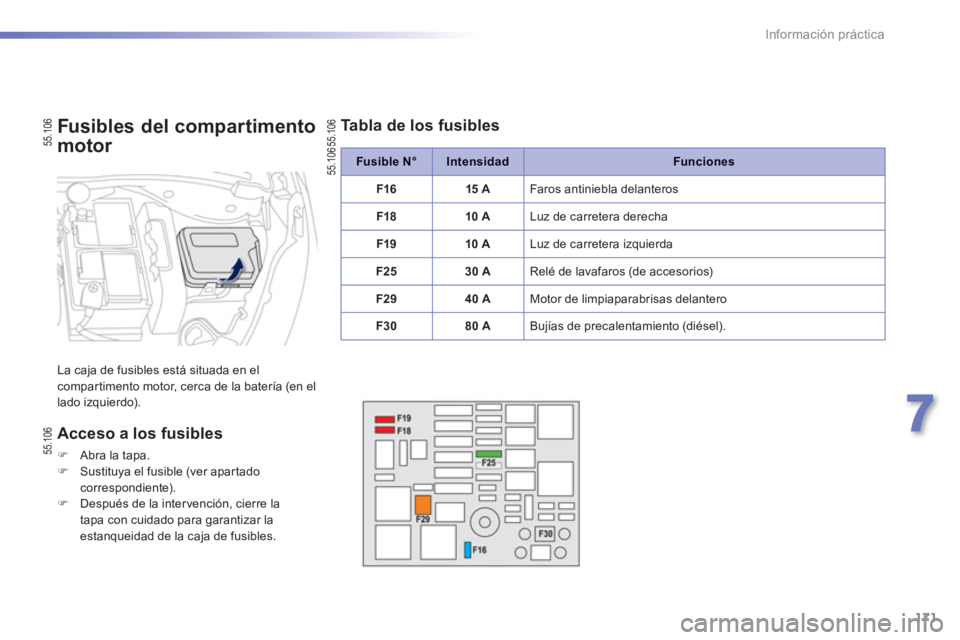

Fusibles del compartimento
motor

La caja de fusibles está situada en el compar timento motor, cerca de la batería (en el
lado izquierdo).

Acceso a los fusibles
)Abra la tapa. )Sustituya el fusible (ver apar tadocorrespondiente). )Después de la inter vención, cierre la
tapa con cuidado para garantizar la estanqueidad de la caja de fusibles.

Tabla de los fusibles
55.106
55.106
55.106
55.106

172
Información práctica

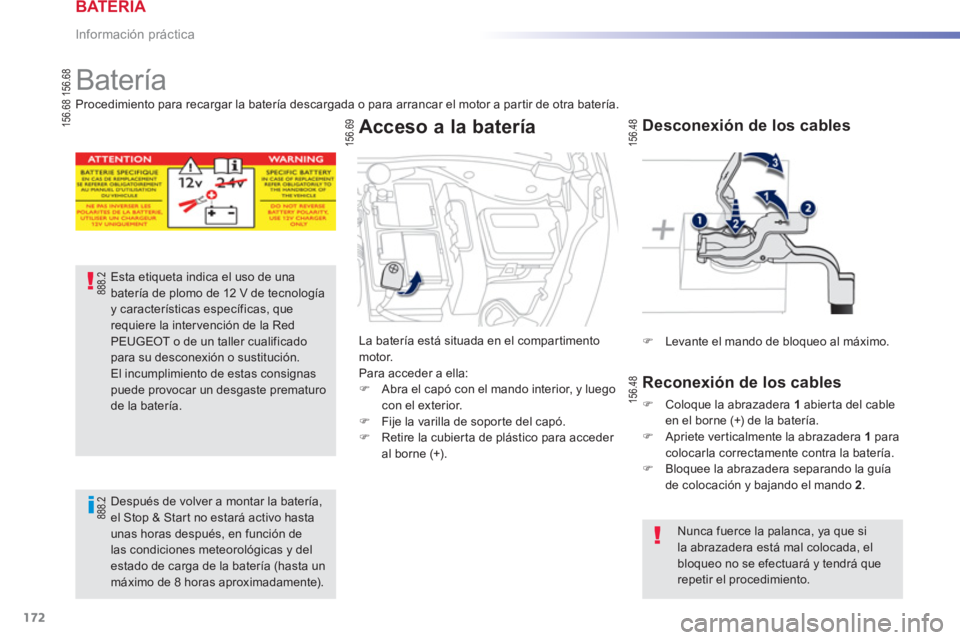

Batería
Esta etiqueta indica el uso de unabatería de plomo de 12 V de tecnología y características específicas, querequiere la intervención de la RedPEUGEOT o de un taller cualificado para su desconexión o sustitución. El incumplimiento de estas consignaspuede provocar un desgaste prematuro de la batería.


Después de volver a montar la batería, el Stop & Start no estará activo hasta
unas horas después, en función de las condiciones meteorológicas y del estado de carga de la batería (hasta un máximo de 8 horas aproximadamente).
)Levante el mando de bloqueo al máximo.




Desconexión de los cables

Reconexión de los cables
)Coloque la abrazadera 1 abierta del cableen el borne (+) de la batería.
)Apriete verticalmente la abrazadera 1 para colocarla correctamente contra la batería.)Bloquee la abrazadera separando la guía
de colocación y bajando el mando 2 .

Nunca fuerce la palanca, ya que si la abrazadera está mal colocada, el bloqueo no se efectuará y tendrá que repetir el procedimiento. Procedimiento para recar
gar la batería descargada o para arrancar el motor a par tir de otra batería.
La batería está situada en el compartimento
m
otor.
Para acceder a ella: ) Abra el capó con el mando interior, y luego con el exterior.)
Fije la varilla de soporte del capó.
)
Retire la cubierta de plástico para acceder
al borne (+).
Acceso a la batería
BATERÍA
156.6
8
888.2
888.2
156.48 156.4
8
156.6
8
156.69

173
7
Información práctica

No es necesario desconectar la bateríadel Stop & Star t para recargarla.

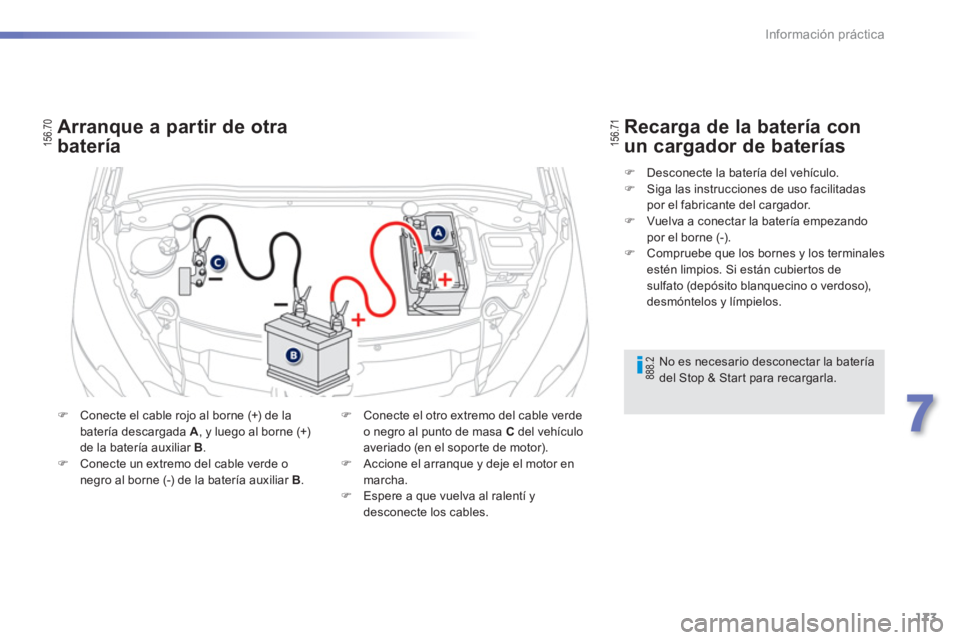

Arranque a partir de otra
batería
)Conecte el cable rojo al borne (+) de la
batería descargada A , y luego al borne (+)de la batería auxiliar B.)Conecte un extremo del cable verde o negro al borne (-) de la batería auxiliar B.
)
Conecte el otro extremo del cable verde
o negro al punto de masa Cdel vehículo
averiado (en el sopor te de motor).) Accione el arranque y deje el motor en
marcha. ) Espere a que vuelva al ralentí y desconecte los cables.

Recarga de la batería con
un cargador de baterías
)
Desconecte la batería del vehículo. )
Siga las instrucciones de uso facilitadas por el fabricante del cargador. )
Vuelva a conectar la batería empezandopor el borne (-).)
Compruebe que los bornes y los terminales estén limpios. Si están cubier tos desulfato (depósito blanquecino o verdoso),
desmóntelos y límpielos.
888.2
156.7
0
156.7
1

174
Información práctica
Se aconseja desconectar la batería si el vehículo va a permanecer parado durante más de un mes.
Las baterías contienen sustancias nocivas como ácido sulfúrico y plomo, por lo que deben eliminarse según lasprescripciones legales, y en ningúncaso deben desecharse junto con losresiduos domésticos.
Lleve las pilas y las baterías gastadas a un punto de recogida autorizado.


Antes de manipular la batería, protéjase los ojos y la cara.Cualquier operación en la bateríadebe realizarse en un medio ventilado, alejado de llamas o de fuentes dechispas, para evitar cualquier riesgo deexplosión o incendio.No intente recargar una bateríacongelada; primero es necesario descongelarla para evitar el riesgo de explosión. Si se ha congelado, lleve labatería a la red PEUGEOT o a un taller cualificado para controlarla antes de efectuar la recarga y para verificar quelos componentes internos no estén dañados y que el conector no esté fisurado, ya que ello implicaría un riesgo de fuga de ácido tóxico y corrosivo. No invierta las polaridades y utilice únicamente un cargador de 12 V.No desconecte los terminales cuando el motor esté en marcha. No recargue las baterías sin haber desconectado los terminales. Lávese las manos al finalizar laintervención.
No empuje el vehículo para arrancar el motor si está equipado con una cajamanual pilotada o una caja automática.

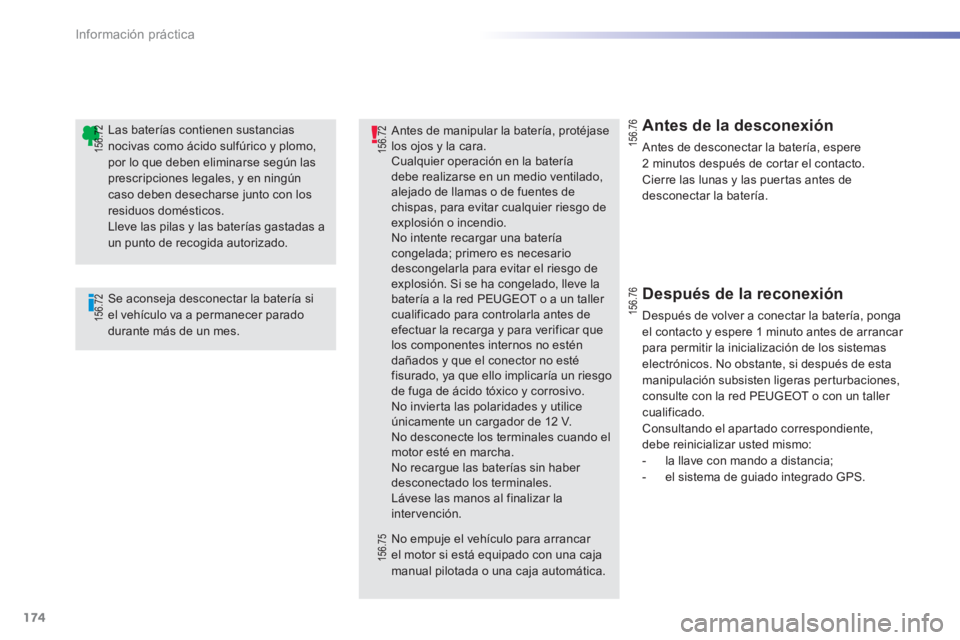

Antes de la desconexión
Antes de desconectar la batería, espere
2 minutos después de cortar el contacto.
Cierre las lunas
y las puer tas antes dedesconectar la batería.


Después de la reconexión

Después de volver a conectar la batería, pongael contacto y espere 1 minuto antes de arrancar para permitir la inicialización de los sistemas electrónicos. No obstante, si después de esta manipulación subsisten ligeras perturbaciones,consulte con la red PEUGEOT o con un taller cualificado.
Consultando el apartado correspondiente, debe reinicializar usted mismo:


- la llave con mando a distancia;

- el sistema de guiado integrado GPS.


156.7
2
156.72672156.72
156.75
156.76 156.7
6
