2013 MAZDA MODEL MAZDASPEED 3 Manuel du propriétaire (in French)

Le témoin BSM OFF s'allume lorsque le
système BSM est désactivé à l'aide de
l'interrupteur BSM OFF.
En cas d'anomalie de fonctionnement du
système BSM, le témoin clignote.
S'adresser à un concessionnaire agréé
Mazda.
REMARQUE
Si le véhicule est utilisé sur une route avec peu
de circulation et peu de véhicules pouvant être
détectés par les capteurs radars, il est possible
que le fonctionnement du système soit
interrompu (le témoin BSM OFF du tableau de
bord clignote). Ceci n'indique toutefois pas
une anomalie.
qInterrupteur BSM OFF
Lorsque l'interrupteur BSM est pressé, le
système BSM est désactivé et le témoin
BSM OFF s'allume.
Appuyer de nouveau sur l'interrupteur
BSM OFF pour activer le système BSM.
Le témoin BSM OFF s'éteint.
REMARQUE
Si le contacteur est mis sur la position d'arrêt
avec le système BSM à l'arrêt, le système
fonctionne automatiquement quand le
contacteur est mis sur ON.
qEntretien des capteurs radars
Le pare-chocs arrière est équipé de
capteurs radars.
Capteurs radars
Toujours maintenir la surface du pare-
chocs située à proximité de la zone du
capteur radar propre de manière à ce que
le système BSM fonctionne normalement.
Se référer à Entretien extérieur (page
8-70).
REMARQUE
lLe témoin BSM OFF clignote si les
capteurs radars ne fonctionnent pas
normalement. Si le témoin continue à
clignoter une fois la surface du pare-chocs
située à côté de la zone du capteur radar
nettoyée, contacter un concessionnaire
agréé Mazda.
lConsulter un concessionnaire agréé Mazda
pour les travaux de réparation ou de
peinture autour des capteurs radars ou de
remplacement du pare-chocs.
5-44
Conduite de votre Mazda
Démarrage et conduite

qCertification de sécurité
Risque de rayonnement
Ce périphérique BSM (surveillance des
angles morts) émet intentionnellement un
rayonnement électromagnétique compris
dans la plage de fréquences de 24 GHz à
25 GHz. La puissance émise totale est de
moins de_
14 dBm (40 μW) sur toute la
largeur de bande. La surface de l'antenne
d'émission active est de 72 cm
2. Par
conséquent, la densité électrique émise
devant le périphérique BSM est de 0,55
μW/cm
2. Cette valeur est bien inférieure à
la limite de protection d'exposition
humaine légale, fixée à 1 mW/cm
2(MPE)
en Europe et aux Etats-Unis.
Déclaration de conformité pour le
radar d'angles morts de 24 GHz
(ETATS-UNIS)
Identification FCC: OAYBSDTX
Ce véhicule est équipé d'un système de
radar BSM (surveillance des angles morts)
de 24 GHz conforme à la section 15 de la
réglementation FCC. Son fonctionnement
est soumis aux deux conditions suivantes:
1. Ce dispositif ne doit pas causer
d'interférences nuisibles et
2. Ce dispositif doit accepter toutes les
interférences reçues, même celles qui
pourraient causer un fonctionnement
indésirable.
3. Ce périphérique ne peut fonctionner
que si le fonctionnement du véhicule
est conforme au § 15. 252 (a) (4).(CANADA)
IC:4135A-BSDTX
Ce véhicule est équipé d'un système de
radar BSM à surveillance des angles
morts de 24 GHz conforme à la
spécification technique RSS-220 des
normes radio d'Industrie Canada. Son
fonctionnement est soumis aux deux
conditions suivantes:
1. Ce dispositif ne doit pas causer
d'interférences nuisibles et
2. Ce dispositif doit accepter toutes les
interférences reçues, même celles qui
pourraient causer un fonctionnement
indésirable.
(MEXIQUE)
RLVCOBS10-0567
REMARQUE
Au moment de l'impression du présent manuel
d'utilisation, les approbations suivantes ont été
obtenues. Il est possible que d'autres pays
soient ajoutés ou que des identifiants de
certification soient modifiés ou mis à jour.
PRUDENCE
Les changements ou modifications
non spécifiquement approuvés par
l'entité responsable de la conformité
peuvent annuler le droit de
l'utilisateur à faire fonctionner cet
appareil.
Conduite de votre Mazda
Démarrage et conduite
5-45

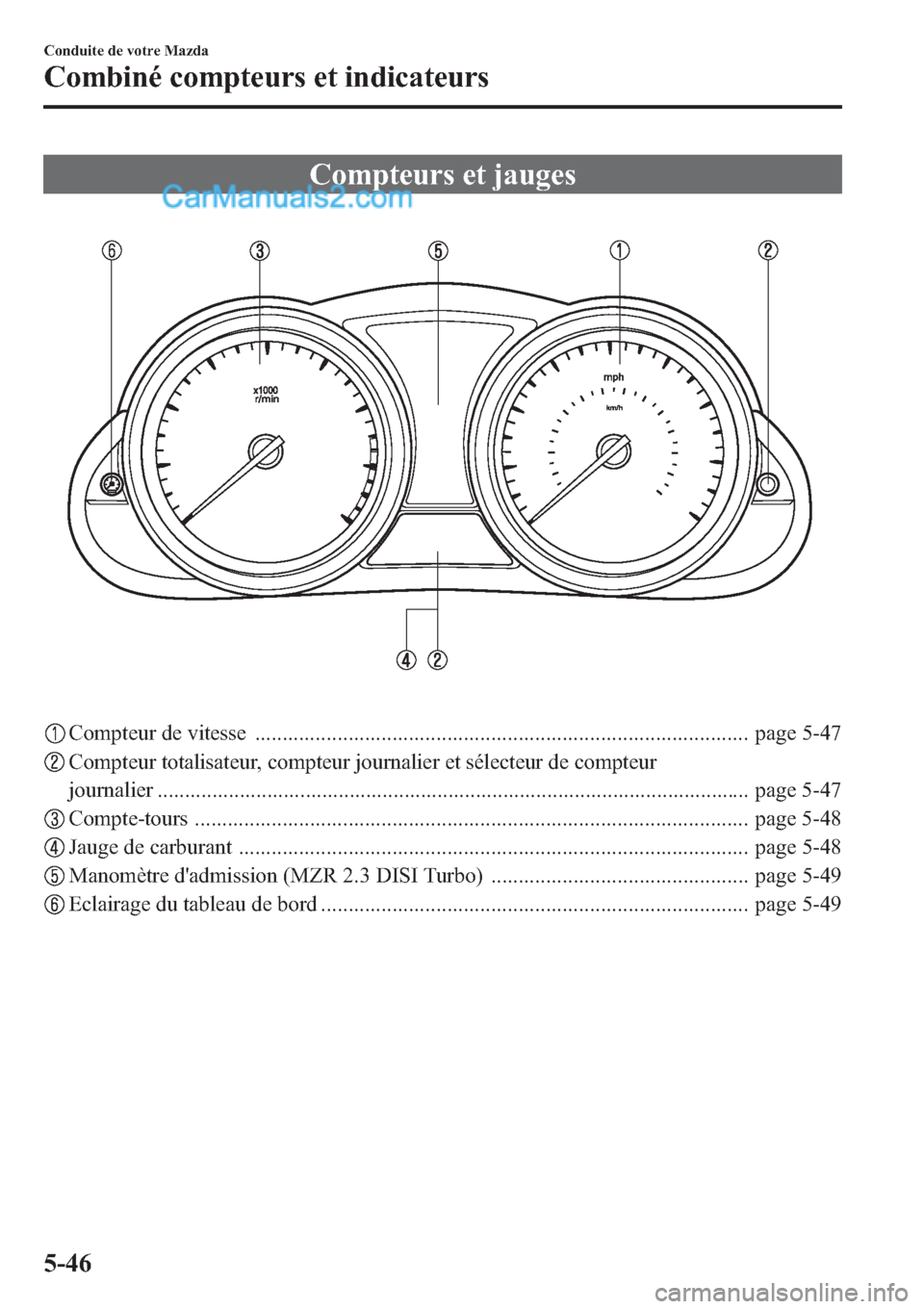

Compteurs et jauges
Compteur de vitesse .......................................................................................... page 5-47
Compteur totalisateur, compteur journalier et sélecteur de compteur
journalier ............................................................................................................ page 5-47
Compte-tours ..................................................................................................... page 5-48
Jauge de carburant ............................................................................................. page 5-48
Manomètre d'admission (MZR 2.3 DISI Turbo) ............................................... page 5-49
Eclairage du tableau de bord .............................................................................. page 5-49
5-46
Conduite de votre Mazda
Combiné compteurs et indicateurs

qCompteur de vitesse
Le compteur de vitesse indique la vitesse
du véhicule.
qCompteur totalisateur, compteur
journalier et sélecteur de
compteur journalier
Le mode d'affichage peut être changé
entre l'affichage du compteur journalier A
et l'affichage du compteur journalier B en
appuyant sur le sélecteur pendant que l'un
d'eux est affiché. Le mode sélectionné
sera affiché.
Compteur
journalier
Sélecteur de compteur journalier
Compteur
totalisateur
Compteur
journalier B
Appuyer sur le
sélecteurAppuyer sur le
sélecteur Compteur
journalier A Compteur
totalisateur
Compteur
totalisateur
REMARQUE
Lorsque le contacteur est sur ACC ou lorsqu'il
est coupé, les compteurs totalisateur ou
journalier ne peuvent pas être affichés;
cependant, si la touche du sélecteur est pressée
par erreur, cela peut commuter les compteurs
journaliers ou les réinitialiser pendant environ
10 minutes dans les cas suivants:
lUne fois que le contacteur est sur ACC ou
qu'il est coupé à partir de ON.
lAprès que la portière du conducteur soit
ouverte.
Compteur totalisateur
Le compteur totalisateur enregistre la
distance totale parcourue par le véhicule.
Conduite de votre Mazda
Combiné compteurs et indicateurs
5-47

Compteur journalier
Le compteur journalier peut enregistrer la
distance totale parcourue pour deux
trajets. Une est enregistrée dans le
compteur journalier A, et l'autre dans le
compteur journalier B.
Par exemple, le compteur journalier A
peut enregistrer la distance d'un point
d'origine, et le compteur journalier B la
distance à partir de quand le plein de
carburant est fait.
Lorsque le compteur journalier A est
sélectionné, si l'on appuie sur le sélecteur
de nouveau à moins d'une seconde cela
changera l'affichage au compteur
journalier B.
Lorsque le compteur journalier A est
sélectionné, TRIP A sera affiché. Lorsque
le compteur journalier B est sélectionné,
TRIP B sera affiché.
Le compteur journalier enregistre la
distance parcourue par le véhicule jusqu'à
ce que le compteur soit remis à zéro. Pour
remettre le compteur à zéro (“0.0”),
maintenir le sélecteur enfoncé pendant
une seconde ou plus. Ce compteur peut
être utilisé pour calculer la distance
parcourue lors d'un voyage ou la
consommation de carburant.
REMARQUE
lSeuls les compteurs journaliers enregistrent
des dixièmes de kilomètre (mille).
lL'enregistrement des compteurs journaliers
sera remis à zéro lorsque:
lL'alimentation est interrompue (le
fusible grillé ou la batterie est
débranchée).
lLe véhicule atteint 999,9 kilomètres
(milles).
qCompte-tours
Le compte-tours indique le régime moteur
en milliers de tours par minute (r/min = tr/
mn).
SKYACTIV-G 2.0, MZR 2.0
MZR 2.5 MZR 2.3 DISI Turbo
Zone rouge
ATTENTION
Ne pas pousser le régime moteur
jusqu'à la ZONE ROUGE du compte-
tours.
Cela peut endommager le moteur.
qJauge de carburant
La jauge à carburant indique la quantité
approximative de carburant restant dans le
réservoir lorsque le contacteur est mis sur
ON.
Il est recommandé de garder le réservoir à
plus de 1/4 plein.
Plein
1/4 plein
5-48
Conduite de votre Mazda
Combiné compteurs et indicateurs

Si la jauge indique que le niveau de
carburant atteint la lettre E, faire le plein
dès que possible.
REMARQUE
lAprès qu'on ait refait le plein de carburant,
un certain temps pourra être nécessaire
avant que l'indicateur se stabilise. En outre,
il est possible que l'indicateur dévie lors de
la conduite sur une pente ou dans un
virage, en raison des mouvements du
carburant à l'intérieur du réservoir.
lLe sens de la flèche () indique que la
trappe de remplissage de carburant se
trouve du côté droit du véhicule.
qManomètre d'admission (MZR
2.3 DISI Turbo)
La pression de chargement du turbo
s'affiche lors de la conduite.
Manomètre d'admissionSélecteur
Compteur totalisateur/Compteur journalier
REMARQUE
L'affichage de la pression de chargement du
turbo peut être désactivé de la manière
suivante.
1. Mettre le contacteur sur ON et appuyer six
fois sur le sélecteur dans les 5 secondes.
ON s'affiche au niveau du compteur
totalisateur/compteur journalier. Si le
sélecteur est enfoncé alors que ON est
affiché, OFF s'affiche.
2. Appuyer sur le sélecteur pendant au moins
1 seconde lorsque OFF est affiché.
Pour activer l'affichage, appuyer sur le
sélecteur comme dans l'étape 2, jusqu'à ce que
ON s'affiche, puis appuyer de nouveau sur le
sélecteur pendant au moins 1 seconde lorsque
ON est affiché.
qEclairage du tableau de bord
Tourner la commande pour régler la
luminosité du combiné d'instruments et
des autres éclairages du tableau de bord.
REMARQUE
lLa luminosité des éclairages du tableau de
bord peut être réglée lorsque l'interrupteur
de phares est à la position
ou.lLorsqu'il n'est plus possible de régler
davantage la luminosité des éclairages du
tableau de bord, un bip sonore retentira.
Conduite de votre Mazda
Combiné compteurs et indicateurs
5-49

Clair Foncé
Annulation du gradateur d'éclairage
Lorsque l'interrupteur de phares est à la
position
ou, la luminosité du
combiné d'instruments et de l'affichage
des informations diminue.
Lors de la conduite sur des routes
enneigées ou dans le brouillard, ou dans
toute autre situation où la visibilité du
combiné d'instruments ou de l'affichage
des informations est réduite dû aux reflets
de la luminosité environnante, annuler le
gradateur d'éclairage et augmenter
l'intensité de l'éclairage.
Pour annuler le gradateur d'éclairage,
appuyer sur la commande d'éclairage du
tableau de bord.
REMARQUE
lCe symbole () indique la commande
permettant de régler la luminosité de
l'éclairage du tableau de bord.
lSi on annule le gradateur d'éclairage, la
luminosité du combiné d'instruments et de
l'affichage des informations ne diminuera
pas lorsqu'on remet l'interrupteur de phares
sur la position
ou. Appuyer sur la
commande d'éclairage du tableau de bord
pour activer le gradateur d'éclairage.
5-50
Conduite de votre Mazda
Combiné compteurs et indicateurs

Voyants/témoins
Les voyants/témoins apparaissent dans l'une des zones grisées.
Signal Voyants/témoins Page
Voyant du système de freinage 5-53
Voyant d'anomalie 5-54
Voyant du circuit de charge 5-55
Voyant de pression d'huile moteur 5-56
Voyant d'anomalie du moteur 5-56
Voyant de la température élevée du liquide de refroidissement du moteur
(rouge)5-57
Voyant du système d'antiblocage de frein (ABS) 5-54
Conduite de votre Mazda
Voyants/témoins et avertisseurs sonores
5-51
